NEDERLANDSnl14Oorspronkelijke gebruiksaanwijzingWij verklaren op eigen en uitsluitende verantwoording: Deze schroevendraaiers, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3. De schroevendraaier is geschikt voor het in- en uitdraaien van schroeven en voor het los- en vast-draaien van moeren. Voor schade door onoordeelkundig gebruik is alleen de gebruiker aansprakelijk. De algemeen erkende veiligheidsvoorschriften en de bijgevoegde veiligheidsinstructies moeten worden nageleefd. Let ter bescherming van uzelf en de machine op de met dit symbool aange-geven passages. WAARSCHUWING – Lees de gebruiksaan-wijzing om het risico van letsel te vermin-deren.

WAARSCHUWING – Lees alle veiligheidswaarschuwingen, aanwijzingen, afbeeldingen en specificaties die bij dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en aanwijzingen voor toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door. Houd het elektrisch gereedschap vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert, waarbij de schroef verborgen stroomkabels of andere leidingen kan raken. Door het contact van de schroef met een onder spanning staande leiding kunnen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als mogelijk gevolg.

Stekker uit het stopcontact trekken, voordat enige instelling of onderhoudswerkzaamheden uitgevoerd worden. Let op dat u geen gas-, water-, of elektriciteits-leidingen raakt. Neem de machine enkel aan de geïsoleerde delen van de behuizing vast, als de kans bestaat dat er tijdens de werkzaamheden een verborgen leiding of de elektriciteitsleiding kan worden geraakt.

Bij contact met stroomvoerende leidingen worden de metalen delen van de behuizing onder spanning gezet, en loopt de gebruiker het risico van een schok. Draag gehoorbeschermers als gedurende lange tijd met de machine gewerkt wordt. Langdurige blootstelling aan een hoger geluidsniveau kan tot beschadiging van het gehoor leiden. Tijdens het werken kunnen hoge terugdraaimomenten optreden. USE 8: Tijdens het werken met maximaal koppel altijd de meegeleverde handgreep gebruiken. Er mogen geen materialen worden gebruikt waarbij tijdens de bewerking stoffen of dampen vrijkomen die gevaarlijk zijn voor de gezondheid (bijv. asbest). Zie pagina 2.

1 Stelring (koppelinstelling)2 Handgreep*3 Draairichtingschakelaar4 Schakelaardrukker5Vastzetknop6 Aanslaghuls7 Diepte-aanslag8 Gereedschap9 Snelwissel-sluiting* afhankelijk van uitrustingControleer, voordat de machine in gebruik wordt genomen, of de op het typeplaatje aangegeven spanning met de netspanning overeen komt. Schakel altijd een lekstroomschakelaar (RCD) met een max. schakelstroomsterkte van 30 mA voor de machine. 6. 1 Montage van de handgreep (USE 8)Open de klemring door de handgreep (2) linksom te draaien. Schuif de handgreep op de hals van de machine. Handgreep in de gewenste stand brengen en vastdraaien. 7. 1 In-/uitschakelenDruk de schakelaardrukker (4) in, alvorens de machine in te schakelen. 1. Conformiteitsverklaring2. Voorgeschreven gebruik van het systeem3. Algemene veiligheidsvoorschriften4. Bijzondere veiligheidsinstructies5. Overzicht6. Inbedrijfstelling7. Gebruik.

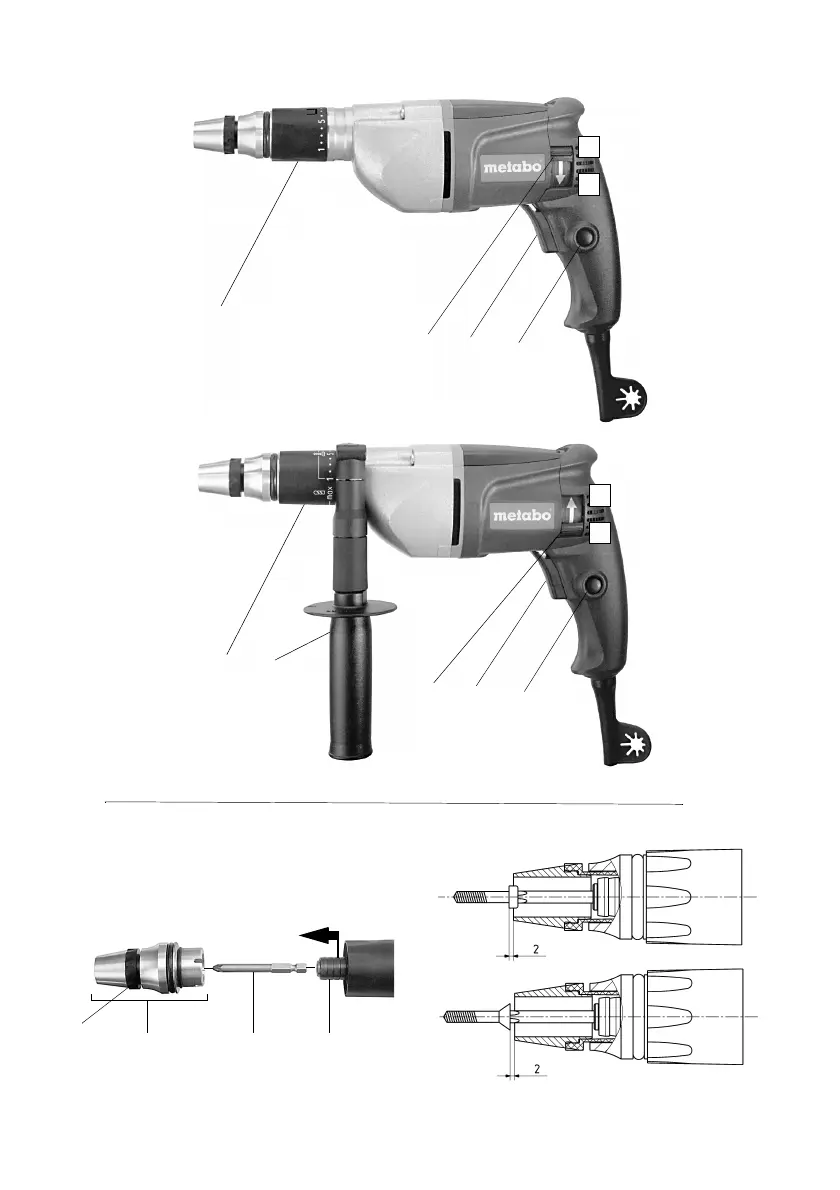

NEDERLANDS nl15Het toerental kan door het indrukken van de drukschakelaar gewijzigd worden. Bij continu gebruik kan de schakelaardrukker met de vastzetknop (5) vastgezet worden. Voor het uitschakelen de schakelaardrukker opnieuw indrukken. 7. 2 Draairichting kiezenBedien de schakelaar voor de keuze van de draairichting (3) alleen bij stilstaande motor. Keuze van de draairichting:R = rechtse draairichtingL = linkse draairichting7. 3 Gereedschap vervangenZie pagina 3, afbeelding 1. Diepte-aanslag (7) eraf trekken. De snelwissel-sluiting (9) naar voren schuiven en vasthouden. Gereedschap (8) wegnemen resp. plaatsen. De snelwissel-sluiting (9) loslaten. Diepte-aanslag (7) weer aanbrengen:Bij het plaatsen verdraaien en vastklikken. 7. 4 Werken met diepte-aanslagOp de stelring (1) koppelinstelling 10 instellen.

Voor het voorinstellen van de inschroefdiepte steekt men een van de in te draaien schroeven op het gereedschap. De aanslaghuls (6) middels verdraaien als volgt instellen (zie pagina 3, afbeelding 2):a) Schroeven die met hun kop op het materiaal moeten zitten (cilinderkopschroeven, lenskopschroeven, zeskantschroeven):Het oplegvlak van de schroefkop bevindt zich 2 mm buiten de aanslaghuls. b) Platverzonken schroeven:Het vlak van de schroefkop bevindt zich 2 mm buiten de aanslaghuls. Een schroef bij wijze van proef erin schroeven. Evt. de inschroefdiepte corrigeren:Bij het draaien van de aanslaghuls (6) verandert de inschroefdiepte 0,25 mm per klik. Moet de schroef dieper erin geschroefd worden: aanslaghuls indraaien. Is de schroef te diep erin geschroefd: aanslaghuls uitdraaien. Door wegnemen van de diepte-aanslag (7) verandert de ingestelde inschroefdiepte niet.

Na het opnieuw aanbrengen kan met dezelfde inschroefdiepte verder gewerkt worden. Bij het indraaien van kruiskopschroeven de machine met het schroefbit tot voltooiing van het schroeven krachtig tegen de schroef drukken, omdat het bit anders uit de kruiskopschroef kan glijden en het materiaal kan beschadigen.

Wanneer de machine niet exact verticaal t. o. v. het werkstuk gehouden wordt, wordt dit (tot een bepaalde mate) gecompenseerd door dediepteaanslag. 7. 5 Werken met koppelinstellingDiepte-aanslag (7) eraf trekken. Op de stelring (1) het koppel instellen. Koppelinstelling:Stand 1-10, :Na bereiken van het vooringestelde koppel produceert de schroefkoppeling een ratelend geluid en het schroeven kan beëindigd worden. USE 8: Op de stelring (1) voor de draaimo-mentinstelling bevinden zich stand max. en stand 1 naast elkaar. De stelring kan niet direct van stand max. naar stand 1 (of van 1 naar max. ) gedraaid worden. In tegengestelde richting (d. w. z. over de andere standen heen) draaien. Stand max, (alleen USE 8):(stelring tot vergrendeling verdraaien. ) De schroefkoppeling is uitgeschakeld. Het maximaal mogelijke koppel staat ter beschikking.

USE 8: Tijdens het werken met maximaal koppel altijd de meegeleverde handgreep gebruiken. Tijdens het werken kunnen hoge terugdraaimomenten optreden. Schroeven in hout: Na bereiken van het vooringestelde koppel produceert de schroefkoppeling een ratelend geluid, terwijl de schroef langzaam op de gewenste inschroefdiepte gebracht kan worden. Bij gebruik van korte schroefbits (25mm): bithouder gebruiken. (Zie hoofdstuk Toebehoren). Houtplaten met vleugelschroeven op staal schroeven: Bij het doorboren van de houtplaat met laag toerental werken. Is het staal bereikt met maximaal toerental verder werken. Zit de bithouder heel vast in de gereedschapopname: met een tang eruit trekken. Als de schakelaardrukker (4) zich niet laat indrukken, controleer dan of de schakelaar voor het omkeren van de draairichting (3) helemaal in stand R of L staat. De machine regelmatig schoonmaken.

Daarbij de ventilatiesleuven bij de motor met een stofzuiger uitzuigen. Gebruik uitsluitend originele Metabo toebehoren. Zie bladzijde 4. Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

NEDERLANDSnl16DSchroefbitsE Dopsleutelmoffen (in de handel gebruikelijk)FZeskant-dopsleutelmofCompleet toebehorenprogramma zie www. metabo. com of hoofdcatalogus. Reparaties aan elektrische gereedschappen mogen uitsluitend door een erkende vakman worden uitgevoerd. Een defecte stroomkabel mag alleen worden vervangen door een speciale, orginele beschermde stroomkabel van Metabo. Dit is verkrijgbaar via de Metabo Service. Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www. metabo. com. Onderdeellijsten kunt u downloaden via www. metabo. com. Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren. Uitsluitend voor EU-landen: Geef uw elektro-gereedschap nooit met het huisvuil mee.

Volgens de Europese richtlijn 2012/19/EU inzake gebruikte elektrische en elektronische appa-raten en de vertaling hiervan in de nationale wetge-ving dienen oude elektroapparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd. Toelichting bij de gegevens van bladzijde 2. Wijzigingen en technische verbeteringen voorbehouden. P1=nominaal opgenomen vermogenP2=afgiftevermogenn0=nullasttoerentaln1=lasttoerentalT1-10=koppel (instelbaar)Tmax. =max. koppelH =gereedschapopname van de machinem=gewichtMeetgegevens volgens de norm EN 62841. Machine van beveiligingsklasse II~ WisselstroomDe vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm). EmissiewaardenDeze waarden maken een beoordeling mogelijk van de emissie van het elektrische gereedschap en een vergelijking van de verschillende elektrische gereedschappen.

Afhankelijk van het gebruik, de toestand van het elektrische gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fases met een lagere belasting in aanmerking.
