NEDERLANDSnl10MontagehandleidingDit toebehoor is bedoeld voor het veilig en nauwkeurig uitvoeren van werkstukken in verbinding met de volgende apparaten: TS 216, TS 216 Floor, TS 254, TS 254 M, TS 36 LTX BL 254, TS 36-18 LTX BL 254Het is ten stelligste verboden om het apparaat te gebruiken voor een doel waarvoor het niet ontworpen werd of waarvoor het niet geschikt is. Voor schade door foutief gebruik aanvaardt de fabrikant geen verantwoordelijkheid. Een ombouw van de machine of het gebruik van onderdelen die niet gekeurd en vrijgegeven zijn door de fabrikant kunnen tijdens het gebruik onvoorzienbare beschadigingen veroorzaken. Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die zijn voorzien van dit symbool. WAARSCHUWING – Lees de montagehandleiding om het risico op letsel te verminderen. Monteer dit toebehoor precies zoals in de handleiding wordt aangegeven.

Alleen als u deze handleiding nauwkeurig naleeft, voldoet het apparaat aan de veiligheidsvoorschriften en kan veilig worden bediend. Lees voor de ingebruikname van dit toebehoor ook de gebruiksaanwijzing van het apparaat, waarmee u dit toebehoor gebruikt, door. Neem daar vooral de veiligheidsinstructies in acht. Controleer het toebehoor voor iedere ingebruikname op eventuele beschadigingen. Beschadigde onderdelen moeten deskundig en door een gekwalificeerde vakman worden hersteld of vervangen. Fixeer de schuifslede tijdens het transportAlle schroeven, handgrepen, hendels voor de bevestiging van de schuifslede moeten worden vastgedraaid; persoonlijke beschermende uitrusting noodzakelijkHoud de handen niet in het gevarenbereik van de dwarse aanslagDe schuifslede niet overbelasten (gevaar voor kantelen). Bewerking van grote werkstukken alleen bij gebruik van een ondersteuning (bijv.

Schuifslede niet als opbergruimte gebruiken Dwarse aanslag moet worden gefixeerd Niet geschikt voor de bewerking van brandhout en rondhout Bij het gebruik van de modellen TS 216 / TS 216 Floor de linker tafelverbreding altijd in ingeschoven en gefixeerde positie gebruiken1 Rubberen buffer2 2x kruiskop schroef3 Boorgaten aan de tafelcirkelzaag voor montagebeugel4 Boorgaten aan montagebeugel voor de betreffende tafelcirkelzaag5 Instelhulpen6 Montagebeugel7 Depot voor instelhulpen8 Invoerschroef9 2x stergreepmoer10 Geleidingsprofiel 11 Groef geleidingsprofiel12 Eindaanslag 13 Schuifslede14 beweeglijke eindaanslag15 Borgschroef schuifslede16 2x binnenzeskantschroef17 Instelschroef voor kogellager18 Kogellager19 Binnenzeskantschroeven voor zijdelingse rollen20 Klemhendel TS 216 / TS 216 Floor21 Groef voor schroeven steunprofiel22 2x schroef steunprofiel23 2x kunststof hoek met neus24 2x steunprofiel25 2x sluitring26 2x kartelmoer steunprofiel27 Groef schuifslede voor dwarse aanslag28 Dwarse aanslag29 Klemgreep voor het bevestigen van de dwarse aanslag30 Kartelmoeren dwarse aanslag31 Kunststof glijder voor de fijne instelling geleiding dwarse aanslag32 4x schroef voor de fijne instelling geleiding dwarse aanslagDe afbeeldingen 1-9 tonen de montage aan delinkerzijde van de tafelcirkelzaag:5.

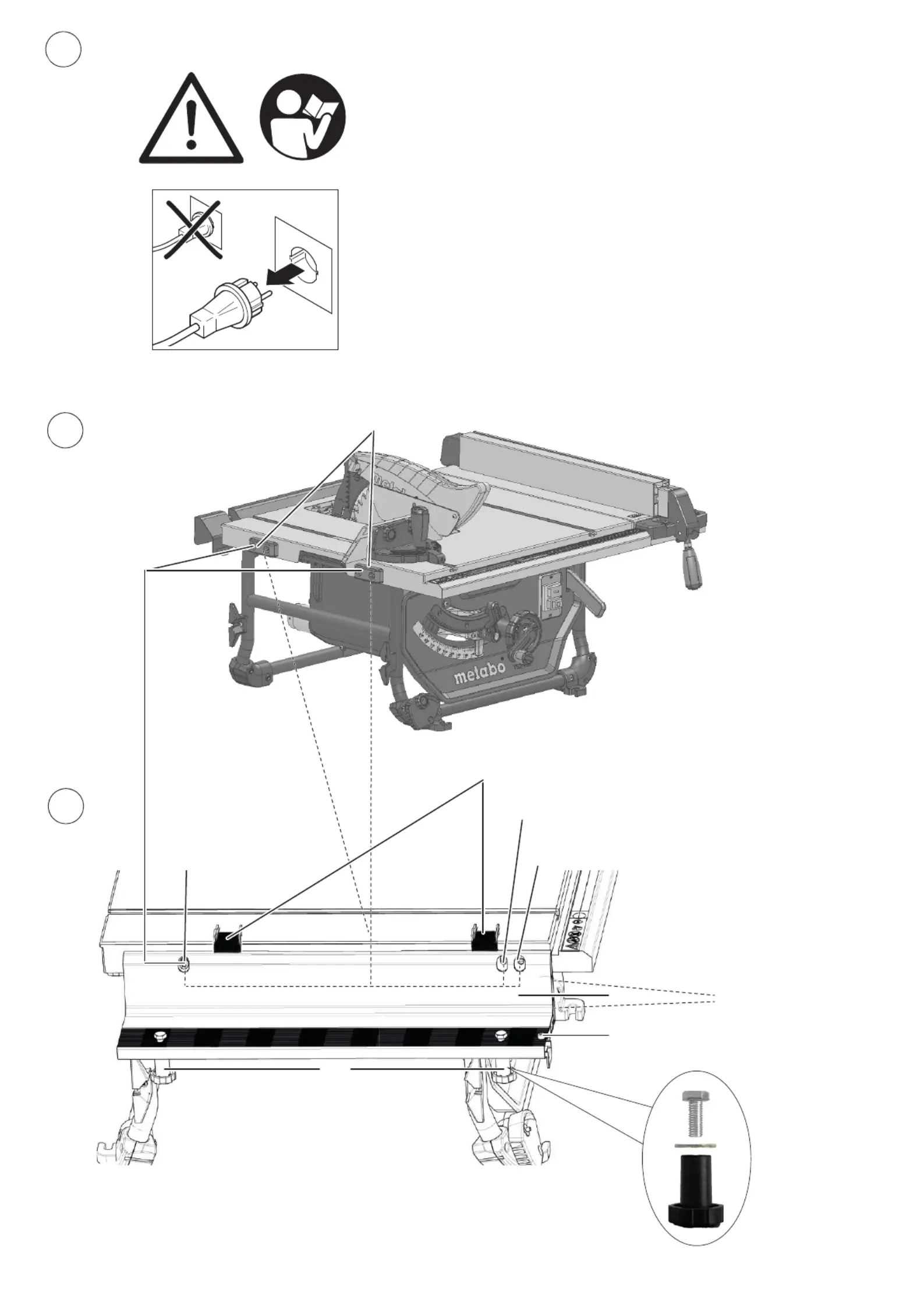

1Voor begin van elke montage moet het apparaat worden gescheiden van het stroomnetModel TS 216 en TS 216 Floor: schuifslede niet met uitgetrokken linker tafelverbreding gebruiken. Tafelverbreding moet worden vergrendeld. 5. 2 Rubberen buffer verwijderenZie afb. 2De boorgaten (3) achter de rubberen buffers (1) zijn bedoeld voor de bevestiging van de montagebeugel (6). Rubberen buffers (1) verwijderen. 5. 3 Montagebeugel bevestigenAfb. 3: instelhulp (5) uit het depot (7) halen en tegen de tafelcirkelzaag plaatsen om de montagebeugel aan te brengen op de juiste hoogte.

Afhankelijk van het model de montagebeugel (6) met 2 kruiskop schroeven (2) met behulp van de instelhulp (5) aan de in afb. 3 bestemde boorgaten aan het apparaat (3) en hoek (4) bevestigen. Stergreepmoeren (9) aan de hiervoor bestemde boorgaten aan de montagebeugel (6) aanbrengen. 5. 4 Geleidingsprofiel aanbrengenAfb. 4: geleidingsprofiel (10) met de groef (11) aan de onderkant boven de invoerschroef (8) en dan boven de stergreepmoeren (9) aan de montagebeugel (6) met eindaanslag (12) in de richting van de uitgavezijde van de tafelcirkelzaag invoeren en de schroeven (9) lichtjes fixeren. Het wordt aanbevolen dat het geleidingsprofiel in het midden wordt geplaatst. De stergreepmoeren (9) worden pas na het fijne instellen van de slede aan de onderkant van de montagebeugel vastgedraaid. 5. 5 Schuifslede erop schuivenAfb.

4 + 5: beweeglijke eindaanslag (14) aan het geleidingsprofel openen, schuifslede met de borgschroef (15) in werkzijde op het geleidingsprofiel via de vier zijdelingse looprollen uitschuiven en beweeglijke eindaanslag (14) weer sluiten. Met de borgschroef (15) kan de schuifslede op het geleidingsprofiel (10) op de gewenste positie worden gefixeerd. 5. 6 Parallelliteit, niveau en orthogonaliteit instellenAfb. 6: met behulp van een vierkante houten balk of soortgelijke het niveau tussen tafelblad van de machine en het tafelblad van de schuifslede controleren en instellen. De instelhulpen (5) tussen schuifslede (13) en tafelcirkelzaag plaatsen. Nu de schuifslede (13) tegen de instelhulpen (5) drukken en de stergreepmoeren (9) vastdraaien.

De fijne instelling voor het bereiken van een niveau geschiedt via het losdraaien van de beide binnenzeskantschroeven (16) met binnenzeskantsleutel maat 5, die na optimale instelling van de schuifslede weer worden vastgedraaid. De rechte hoek van het zaagblad met de dwarse aanslag controleren.

Mocht de rechte hoek niet kloppen, maakt u de stergreepmoeren (9) aan de onderkant van het geleidingsprofiel (10) los, stelt u de rechte hoek in en draait u de stergreepmoeren (9) vervolgens weer vast. 5. 7 Ondersteunen tegen torsieModel TS 216 / TS 216 Floor: Klemhendel (20) naar boven plaatsen. Afb. 7: schroeven (22) in de groef (21) aan de onderkant van de montagebeugel (6) plaatsen. Kunststof hoek (23) door het gat op de schroeven (22) plaatsen en neus op de hiervoor bestemde uitsparingen (zie afb. 7) van het betreffende tafelcirkelzaagmodel laten vastklikken. Steunprofielen (24) op de schroeven (22) plaatsen en het steunprofiel op de tafelcirkelzaag plaatsen, sluitring (25) erop schuiven en met kartelmoeren (26) vastschroeven. 5. 8 Gebruik van de dwarse aanslagAfb. 9: de dwarse aanslag (28) wordt van voren in de groef (27) van de schuifslede (13) geschoven.

Voor hoeksneden kan de dwarse aanslag naar beide kanten om 60° worden versteld. Voor hoeksneden van 0°, 22,5° en 45° zijn desbetreffende aanslagen voorhanden. Voor het instellen van een hoek: klemhendel (29) door draaien tegen de klok in losmaken. Verwondingsgevaar. De klemhendel moet bij het zagen met dwarse aanslag vastgetrokken zijn. Het voorzetprofiel kan door losmaken van de kartelmoeren (30) worden verschoven of afgenomen. Deze dwarse aanslag mag alleen voor de schuifslede worden gebruikt, niet voor de tafelcirklezagen. 6. 1 Instelling stabiliteit/gelijkmatig lopen van de schuifsledeAfb. 6: eerst met de binnenzeskantsleutel (maat 5) beide schroeven (17) aan beide zijden van de schuifslede losmaken en de kogellagers (18) op het geleidingsprofiel (10) plaatsen.

2 Fijne instelling van de dwarse aanslagIndien nodig kan de speling van de dwarse aanslag (28) worden ingesteld: de schroeven (32) van de kunststof geleider aan de dwarse aanslag-geleiding losdraaien, kunststof geleider verschuiven, schroeven weer aandraaien. Toelichting op de gegevens van pagina 2. Wijzigingen en technische verbeteringen voorbehouden. A1= totale lengteA2= tafelgrootte (lxb)m = gewichtDe vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm1. Voorgeschreven gebruik van het systeem2. Algemene veiligheidsvoorschriften3. Speciale veiligheidsinstructies4. Overzicht5. Montage6. Onderhoud 7. Technische gegevens.
