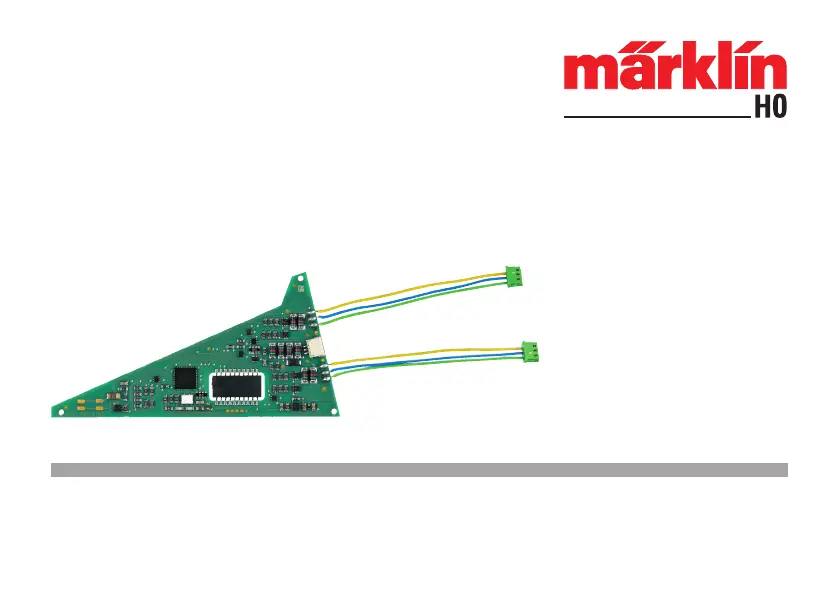

13NLBeoogd gebruik• Deze inbouwdecoder is bestemt voor het inbouwen in de Märklin C-rail driewegwissel met wisselaandrijving. • De inbouw-digitaaldecoder mag bij het gebruik van een externe voeding alleen aan een Märklin netadapter aangesloten worden. • De decoder mag niet worden gebruikt met analoge rijstroom. • Mag alleen in droge ruimtes gebruikt worden. Leveringsomvang 1 inbouw-digitaaldecoder 1 kabel geel, rood en bruin (C-rail Märklin) Gebruiksaanwijzing GarantiebewijsVoor het inbouwen is het volgende gereedschap nodig: pincet en soldeerstation met een maximale temperatuur van 30W/300˚C met een dunne stift, elektronica soldeertin (0. 5 - 1mm), desoldeerlitze of soldeertinzuiger. Veiligheidsvoorschriften • Let op. bevat vanwege zijn functie scherpe randen en punten. • bedrading- en montage alleen in spanningloze toestand uitvoeren.

Bij het niet naleven kunnen er gevaarlijke stro-men door het lichaam vloeien en verwondingen ontstaan. • Decoder alleen met de toegelaten spanning (zie techni-sche gegevens) gebruiken. Bij het werken met een soldeerbout bestaat het gevaar voor brandwonden. Belangrijke aanwijzingen • Let op: bij het inbouwen de delen op de bovenzijde van de inbouw-digitaaldecoder niet aanraken, statische ontlading kan de juiste werking be invloeden. • De gebruiksaanwijzing is onderdeel van het product en moet derhalve bij de overdracht van het product meege-geven worden. • Voor reparaties kunt u zich tot uw Märklin dealer wenden. • http://www. maerklin. com/en/imprint. hmtlTechnische gegevens • Belasting per lantaarnuitgang ≤ 100mA• Belasting per wisselaandrijving max. 2A• Spanning digitale stroomkring max. 20 V eff. • Spanning extern max. 20 V DC• Diëlektrische sterkte max.

14• Alternatieve stroomvoorziening• Soldeervelden voor het aansluiten van de wissellantaarn• Wissellantaarn uit- en inschakelbaarDecoder inbouwen De volgende stappen mogen alleen in spanningloze toestand uitgevoerd worden:• Steek de stekker van meegeleverde kabel (let op het rail-systeem) in de daarvoor bestemde stekkerbus, zie pagina 36 (Märklin). Volg de afgebeelde aanwijzingen. De inbouw-digitaaldecoder voor de driewegwissel vereist 2adressen. Aan het ingestelde eerste adres wordt automa-tisch het daarop volgende adres toegewezen. Let er op dat dit tweede adres niet voor andere toebehoren mag worden gebruikt, anders kan dit tot storingen leiden. Veranderen van de te wijzigende eigenschappen in het fx (MM) protocol door CV programmering of het DCC CV pro-grammering vindt u in het hoofdstuk “CV programmering”.

Let op: instellingen van de DIP-schakelaars alleen in span-ningloze toestand uitvoeren. De inbouw-digitaaldecoder herkend de actuele schakelaarstand pas na het inschakelen van de voedingsspanning. Vanaf pagina 39 vindt u de tabel voor de adressering met de DIP-schakelaars. Voor het inbouwen van de digitale inbouwdecoder zie pagina 28. Alternatieve stroomvoorziening zie pagina 33. CV ProgrammeringDe CV programmering moet via het programmeerspoor gebeuren. Voor het programmeren is het aan te bevelen een ctive loc aan te maken. De waarden tussen haakjes zijn de af fabriek ingestelde waarden. Tijdens de dataoverdracht knippert, ter controle, de aan de inbouw-digitaaldecoder aangesloten wisselantaarn. fx (MM) Voor het programmeren moet de te programmeren wissel met het keyboard geschakeld worden. Daarna onmiddellijk met de Control Unit resp.

CV Omschrijving Waar-de8 Decoder reset 8 (-) Fabrieksinstelling, waar-de wordt niet geschreven34 Driewegwissel 0-1 (1) Instelling voor het Central Station 2 & 3 altijd 0Instelling voor andere besturingsapparaten altijd 136 Wissellantaarn uit/aan0-1 (1)De werkwijze bij het programmeren met de Control Unit 6021 komt overeen met het programmeren van een locomotief-decoder (www. maerklin. de -> Service -> Technische Informationen).

15DCCCV Omschrijving Waar-de1 Adres, lage byte 0-255 (1)7 Fabrikant versienummer (softwareversie) (-) alleen lezen8 Fabrikant kenmerk ID decoder reset (131) 8 (-) alleen lezen, fabrieksinstelling, waarde wordt niet geschreven9 Adres, hoge byte 0-7 (0)29 Conguratie (192) alleen lezen Bit 0-4 worden niet gebruikt0Bit 5: decodertype 0 / 32 Basis- of uitge-breide toebehoren decoderBit 6: adresseringsme-thode 0 / 64 Decoder of uit-gangsadresBit 7: decodertype 128 Toebehoren deco-der34 Driewegwissel 0-1 (1) Instelling voor het Central Station 2 & 3 altijd 0Instelling voor andere besturings-apparaten altijd 136 Wissellantaarn uit/aan 0-1 (1)Instellen en berekenen van de adressen groter dan 255:Bijv. adres 1044 -> 1044:256=4,078125. De waarde voor de komma (4) moet in CV 9 ingevoerd worden. De waarde achter de komma (0,078125) wordt nu met 256 vermenigvul-digd 0,078125x256=20.

De berekende waarde 20 moet in CV 1 ingevoerd worden.Bedrijf met mfxDe mfx aanmelding kan zowel onder MM als onder DCC gebeuren.Bepalend daarvoor is het ingestelde bedrijfstype met dip-schakelaar 10.De mfx aanmelding wordt met het CS2 60213/60214/60215 in de magneetartikel conguratie via > en met het CS3 60216/60226 in de magneetartikelen conguratie via > “mfx-artikel zoeken” gestart.Opmerking t.a.v. mfx aanmelding met het CS2Keuzemogelijkheid “Magneetartikelen automatisch toewij-zen” onder “Setup” > “Rail”.Als daar het vinkje gezet is, vindt de mfx-aanmelding plaats op de eerste vrije adressen in het CS2. Is het vinkje niet gezet, dan vindt de mfx-aanmelding op het werkelijke, op de decoder geprogrammeerde adres plaats.
