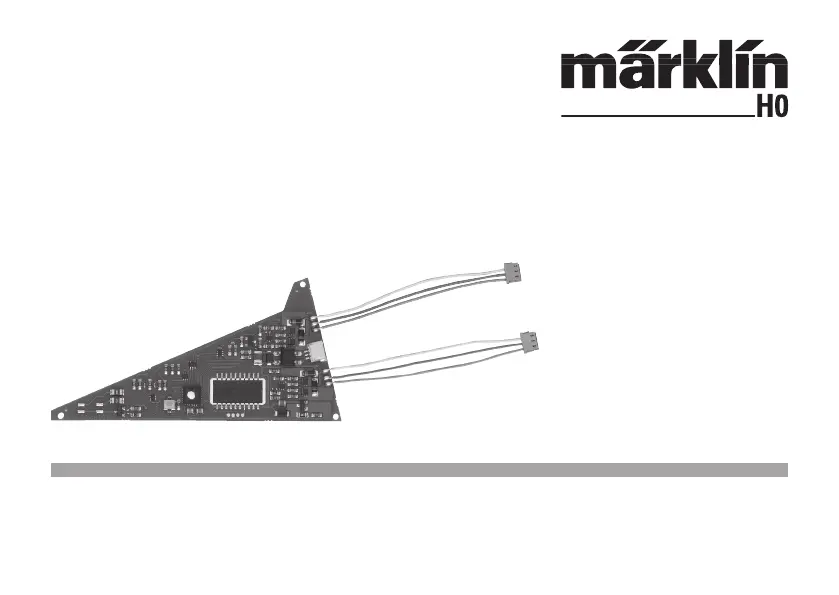

13NLBeoogd gebruik• DezeinbouwdecoderisbestemtvoorhetinbouwenindeMärklin C-rail driewegwissel met wisselaandrijving. • Deinbouw-digitaaldecodermagbijhetgebruikvaneenexternevoedingalleenaaneenMärklinnetadapter aangesloten worden. • Magalleenindrogeruimtesgebruiktworden. Leveringsomvang 1 inbouw-digitaaldecoder 1 kabel geel, rood en bruin (C-rail Märklin) Gebruiksaanwijzing GarantiebewijsVoor het inbouwen is het volgende gereedschap nodig: pincet en soldeerstationmeteenmaximaletemperatuurvan30W/300˚ C met een dunne stift, elektronica soldeertin (0. 5 - 1mm), desoldeerlitze of soldeertinzuiger. Veiligheidsvoorschriften • Let op. bevat vanwege zijn functie scherpe randen en punten. • bedrading-enmontagealleeninspanninglozetoestanduitvoe-ren. Bij het niet naleven kunnen er gevaarlijke stromen door het lichaam vloeien en verwondingen ontstaan.

• Decoder alleen met de toegelaten spanning (zie technische gegevens) gebruiken. Bij het werken met een soldeerbout bestaat het gevaar voor brandwonden. Belangrijke aanwijzingen • Let op: bij het inbouwen de delen op de bovenzijde van de inbouw-digitaaldecoder niet aanraken, statische ontlading kan de juiste werking be invloeden. • Degebruiksaanwijzingisonderdeelvanhetproductenmoetderhalve bij de overdracht van het product meegegeven worden. • VoorreparatieskuntuzichtotuwMärklindealerwenden. • http://www. maerklin. com/en/imprint. hmtlTechnische gegevens • Belastingperlantaarnuitgang ≤ 100mA• Belastingperwisselaandrijving max. 2A• Spanningdigitalestroomkring max. 20Veff. • Spanningextern max. 20VDC• Diëlektrischesterkte max.

14Decoder inbouwen De volgende stappen mogen alleen in spanningloze toestand uitgevoerd worden:• Steekdestekkervanmeegeleverdekabel(letophetrail-systeem) in de daarvoor bestemde stekkerbus, zie pagina 36 (Märklin). Volg de afgebeelde aanwijzingen. De inbouw-digitaaldecoder voor de driewegwissel vereist 2 adressen. Aan het ingestelde eerste adres wordt automatisch het daarop volgende adres toegewezen. Let er op dat dit tweede adres niet voor andere toebehoren mag worden gebruikt, anders kan dit tot storingen leiden. Veranderenvandetewijzigendeeigenschappeninhetfx(MM)protocol door CV programmering of het DCC CV programmering vindt u in het hoofdstuk “CV programmering”. Let op: instellingen van de DIP-schakelaars alleen in span-ningloze toestand uitvoeren. De inbouw-digitaaldecoder herkend de actuele schakelaarstand pas na het inschakelen van de voedingsspanning.

Vanaf pagina 39 vindt u de tabel voor de adressering met de DIP-schakelaars. Voor het inbouwen van de digitale inbouwdecoder zie pagina 28. Alternatieve stroomvoorziening zie pagina 33. AfdankenMilieu-informatie: producten, die met de doorge-streepte afvalcontainer zijn gemarkeerd, mogen aan het einde van hun levensduur niet met het normale huisvuil meegegeven worden, maar moeten op een verzamelpunt voor de recycling van elektrische en elektronische apparatuur afgegeven worden. Het symbool op het product, op de handleiding of op de verpakking geeft dit aan. De materialen worden gerecycled in overeenstemming met hun identificatie. Met het hergebruik van de grondstoffen of andere vormen van het hergebruik van oude apparatuur levert u een belangrijke bijdrage aan de bescherming van ons milieu. Neem contact op met uw gemeente voor een bevoegde plaatselijke inzamelplaats.

15CV ProgrammeringDe CV programmering moet via het programmeerspoor gebeu-ren. Voor het programmeren is het aan te bevelen een fictive loc aan te maken. De waarden tussen haakjes zijn de af fabriek ingestelde waarden. Tijdens de dataoverdracht knippert, ter controle, de aan de inbouw-digitaaldecoder aangesloten wisselantaarn. fx (MM) Voor het programmeren moet de te programmeren wissel met het keyboard geschakeld worden. Daarna onmiddellijk met de Control Unit resp. via CV configuratie met het Central Station de CV wijzigen. Daarna direct de geprogrammeerde wissel met het keyboard schakelen. Pas dan is de programmering overgeno-men en werkzaam.

CV Omschrijving Waarde8 Decoder reset 8 (-) Fabrieksinstelling, waarde wordt niet geschreven34 Driewegwissel 0-1 (1) Instelling voor het Central Station 60213/214/215 altijd 0Instelling voor andere be-sturingsapparaten altijd 1 36 Wissellantaarn uit/aan0-1 (1)De werkwijze bij het programmeren met de Control Unit 6021 komt overeen met het programmeren van een locomotief-decoder (www. maerklin. de -> Service -> Technische Informa-tionen).

DCCCV Omschrijving Waarde1 Adres, lage byte 0-255 (1)7 Fabrikant versienummer (softwareversie) (-) alleen lezen8 Fabrikant kenmerk ID decoder reset (131) 8 (-) alleen lezen, fabrieks-instelling, waarde wordt niet geschreven9 Adres, hoge byte 0-7 (0)29 Configuratie (192) alleen lezen Bit 0-4 worden niet gebruikt0Bit 5: decodertype 0 / 32 Basis- of uitgebreide toebehoren decoderBit 6: adresseringsme-thode 0 / 64 Decoder of uitgangs-adresBit 7: decodertype 128 Toebehoren decoder34 Driewegwissel 0-1 (1) Instelling voor het Central Station 60213/214/215 altijd 0Instelling voor andere besturings-apparaten altijd 1 36 Wissellantaarn uit/aan 0-1 (1)Instellen en berekenen van de adressen groter dan 255: Bijv. adres 1044 -> 1044:256=4,078125. De waarde voor de komma (4) moet in CV 9 ingevoerd worden. De waarde achter de komma (0,078125)wordtnumet256vermenigvuldigd0,078125x256=20.
