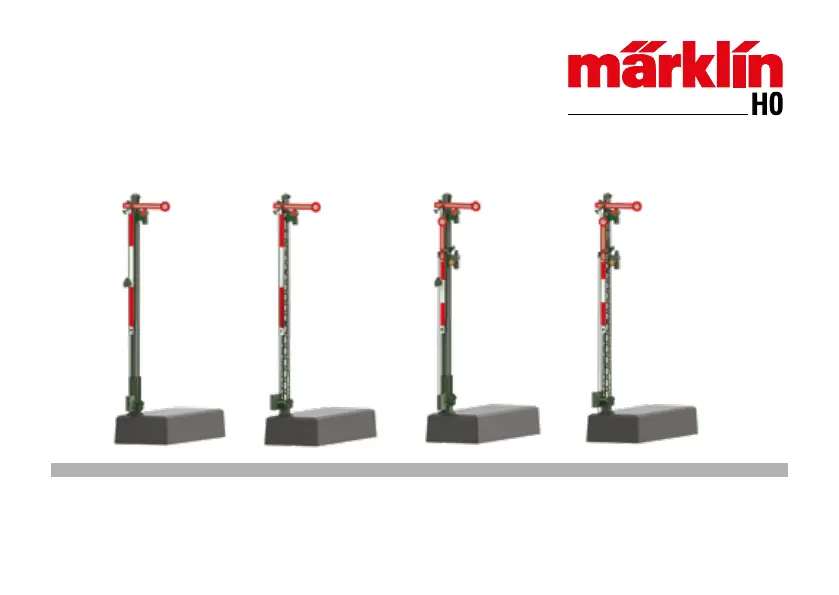

13Beoogd gebruik• Het sein is bestemd voor het inbouwen in H0-modelbanen. • Het sein mag in analoogbedrijf alleen in combinatie met het schakelkastje 72760 gebruikt worden. • Het mag alleen in gesloten ruimtes gebruikt worden. Leveringsomvang 1 Sein 1 Kabel met stekker 2-polig rood en bruin 1 Kabel met stekker 3-polig rood en rood 1 Kabel met stekker 3-polig violet, rood-bruin, rood-groen 2 Hoekhouders voor ondervloermontage 1 houderplaat voor C-rail 4 Isolaties (rood) C-rail (1 gietstuk) 2 Middenrail isolaties (grijs) K-rail 1 Middenrail aansluiting K-rail 1 Transfer voor herkenning Inbouwaanwijzing met sjabloon voor ondervloermontage GarantiebewijsVoor de ondervloermontage zijn daarnaast nog nodig: een schro-evendraaier, 4 verzonken schroeven ø 2mm x (lengte afhankelijk van de inbouwdiepte), boor ø 16 mm en 2 mm. Veiligheidsvoorschriften• LET OP.

Heeft vanwege de functionaliteit scherpe kanten en punten. • Bedrading en montagewerkzaamheden alleen in spanninglo-ze toestand uitvoeren. Als dit niet in acht genomen wordt kunt u gevaarlijke stroomschokken krijgen met de daarmee samenhangende verwondingen. • Het sein alleen met de toegelaten spanning (zie technische gegevens) gebruiken. Belangrijke aanwijzingen• De gebruiksaanwijzing is een bestandsdeel van het product en dient daarom bewaard en meegegeven worden met het product. • Voor reparaties kunt u zich tot uw Märklin dealer wenden. • Verwijderingaanwijzing: www. maerklin. com/en/imprint. htmlTechnische gegevens• Belasting ≤ 100 mA• Belasting railuitgang max. 2 A• Spanning max.

40 VFuncties• Multi-protocol geschikt voor: fx (MM) , mfx en DCC• Instellen van het bedrijfssysteem met dipschakelaar• Instelbare adressen met dipschakelaars: 1 – 256 fx (MM) (Control Unit 6021) 1 – 320 fx (MM) (Central Station 6021x/ Mobile Station 60653) 1 – 511 (DCC)• Programmeerbare adressen via CV 1 – 2040 DCC• Veranderen van de eigenschappen via CV• Stroomvoorziening via digitale stroomkringSein inbouwenVoor het inbouwen moet het sein eerst geprogrammeerd worden.

14De volgende werkzaamheden mogen alleen in spanningloze toestand worden uitgevoerd:• Instellen van het adres en het bedrijfssysteem met dipschakelaar:• Instellen van het bedrijfssysteem met dipschakelaar 10 Schakelaar 10 off = fx (MM) / mfx Schakelaar 10 on = DCC• fx (MM) / DCC instellen van het adres met dipschakelaar (tabel zie pagina 28). Let op: • instelling met de dipschakelaar altijd in spanningloze toe-stand uitvoeren. Het sein herkent de actuele instelling pas na het inschakelen van de spanning. • Om de seinen 70411 en 70412 te kunnen schakelen zijn altijd 2 adressen (toetsenparen) nodig. Het 2de adres wordt automa-tisch als vervolgadres uitgegeven. Die vervolgadres kan niet vrij gekozen worden. Programmeren met CS 2 / CS 3fx (MM)De CV programmering moet op het programmeerspoor worden uitgevoerd. Er mag altijd maar één sein op het programmeer-spoor zijn aangesloten.

De volgende CV’s kunnen bij fx (MM) veranderd worden: CV 39, 40, 41 en 42. Bij de CV’s 41 en 42 moet bij fx (MM) de waarde door 4 worden gedeeld omdat alleen waarden van 0-80 toelaat-baar zijn, bijv. 255/4 = 64 (afgerond). Tijdens het programmeren knippert het licht van het sein, afwijkend daarvan wordt tijdens het programmeren met het Central Station het sein geschakeld. Na het afsluiten van het programmeren wordt het sein in de stand “veilig”gezet. De werkwijze voor het programmeren met de Control Unit 6021 vindt u op www. maerklin. de -> Service ->Technische InformationenDe wijze van programmering met andere apparaten vindt u in de gebruiksaanwijzing van het desbetreffende apparaat. DCC De CV programmering moet op het programmeerspoor worden uitgevoerd. Er mag altijd maar één sein op het programmeer-spoor zijn aangesloten.

Tijdens de overdracht van de gegevens knippert het licht van het sein ter controle. De wijze van programmering met andere apparaten vindt u in de gebruiksaanwijzing van het desbetreffende apparaat.

Programmeren met MS2Voor het programmeren van seinen met het Mobile Station 2 moet, onder MM2 of DCC, handmatig een nieuwe locomotief ingevoerd worden. Let er op dat het te programmeren sein met de codeerscha-kelaars ook op MM2 of DCC en op hetzelfde adres ingesteld staat als de locomotief. Deze nieuw ingevoerde locomotief wordt alleen gebruikt voor het programmeren van het sein. Ga hiervoor in het menu van het MS2 naar “loc configureren” en aansluitend naar “CV programmeren”. Tijdens het programmeren mogen geen andere locomotieven, seinen of wisseldecoders aangesloten zijn. CV voor fx (MM) en DCCOnder fx (MM) kan het adres alleen met de dipschakelaar worden ingesteld. De waarden tussen haakjes zijn de fabrieks-instellingen.

15CV Omschrijving Waarde1 Adres 1 - 255 1-255 (1) alleen DCC9 Adres 256 - 2040 0-7 (0) alleen DCC39PoM*Langzaam bewegen 0 (0)Middel snel bewegen 1Snel bewegen 2Middel snel bewegen met nawippen3Snel bewegen met nawippen4Middel snel bewegen met nawippen arm 15 Alleen bij 70411 / 70412Middel snel bewegen met nawippen arm 26 Alleen bij 70411 / 7041240PoM*Verlichting 0 - 15 (15) 0=licht uit, dimmen 0-15 waarbij 15 = 100% helderheid41PoM*Middenstand arm 1 0 - 255 Instelling van de middenstand van de arm van alle seinen42PoM*Middenstand arm 2 0 - 255 Alleen bij 70411/70412 Instelling van de middenstand van de 2de arm * PoM programmeren kan, voor zover het besturingsapparaat dit ondersteund, op het hoofdspoor gebeuren.Instellen en berekenen van de adressen groter dan 255 (DCC):Bijv. adres 144 -> 1044:256= 4,078125. De waarde voor de komma (4) moet in CV 9 ingevoerd worden.

De waarde na de komma (0,078125) wordt met 256 vermenigvuldigd, 078125x256=20. De berekende waarde (20) wordt in CV 1 ingevoerd.Bedrijf met mfxDe mfx aanmelding kan zowel onder MM als onder DCC gebeuren.Bepalend daarvoor is het ingestelde bedrijfstype met dip-schakelaar 10.De mfx aanmelding wordt met het CS2 60213/60214/60215 in de magneetartikel configuratie via > en met het CS3 60216/60226 in de magneetartikelen configuratie via > “mfx-artikel zoeken” gestart.Opmerking t.a.v. mfx aanmelding met het CS2Keuzemogelijkheid “Magneetartikelen automatisch toewijzen” onder “Setup” > “Rail”.Als daar het vinkje gezet is, vindt de mfx-aanmelding plaats op de eerste vrije adressen in het CS2. Is het vinkje niet gezet, dan vindt de mfx-aanmelding op het werkelijke, op de decoder geprogrammeerde adres plaats.
