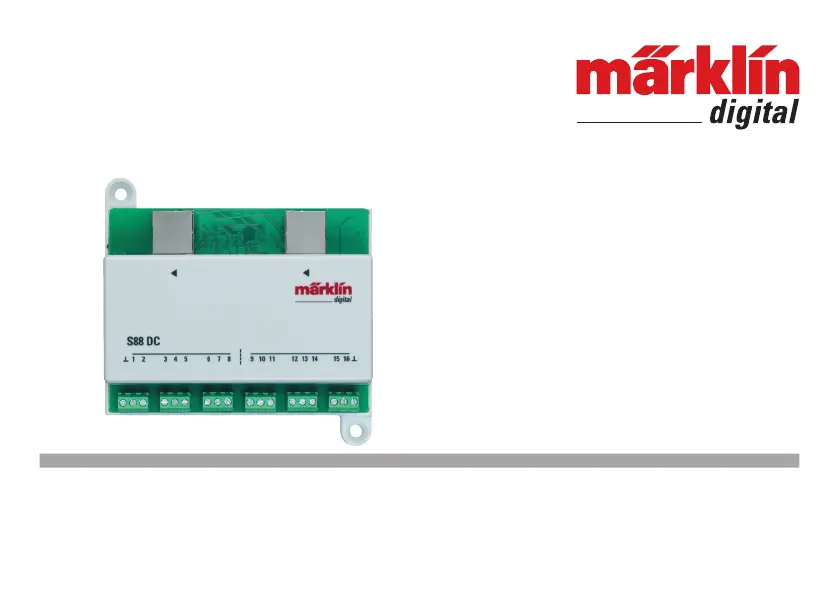

Marklin 60882 Handleiding

16Beoogd gebruik• De feedbackmodule S88 DC is bestemd voor aansluiting op L88 (60883) en Central Station 2 (60213/60214/60215) vanaf softwareversie 3.7.xx of Central Station 3 (60216/60226).• Aansluiten verdere terugmeldmodules 60882Veiligheidsvoorschriften • De voedingsspanning voor de S88 DC komt van de L88 (60883). • Het maken van aansluitingen op de S88 DC mag alleen in spanningloze toestand uitgevoerd worden. • OPGEPAST! Functionele scherpe kanten en punten. • De behuizing mag niet geopend worden.• De terugmeldmodule S88 DC is uitsluitend bestemt voor het gebruik in droge ruimtes. Belangrijke aanwijzing• De gebruiksaanwijzing is een essentieel onderdeel van het product en dient daarom bewaard te worden en bij het overdragen van het product meegegeven te worden.

• Voor reparaties kunt zich tot Uw Märklin handelaar wenden.• Vrijwaring en garantie overeenkomstig het bijgevoegde garantiebewijs. • Afdanken: www.maerklin.com/en/imprint.html FunctieDe decoder S88 DC registreert en onthoud of via de aangesloten stroomvoelers een stroom vloeit. Er zijn 2 x 8 stroomvoelers beschikbaar (1-8 en 9 -16). Dit maakt het mogelijk om meldsecties in twee verschillende stroomkrin-gen te bewaken.Gebruiksmogelijkheden van de stroomvoelers:• De stroomvoeler kan als contact gebruikt worden, waar-bij de contactsectie tenminste de lengte van één loc moet hebben.• Bewaken van een spoorsectie. Let op: de S88 kan de gedecteerde toestanden niet opslaan. Zodra de installatie stroomloos is (STOP-toets), moeten eerst de toestanden opnieuw worden ingelezen, wat tot storingen in de automatische modus kan leiden.

17S88 DC12 345678TT91011121314151660882/ 60881Potentiaala-ansluiting voor spooraanslu-itingen 1 – 8RailsPotentiaala-ansluiting voor spooraanslu-itingen 9 – 1660883/ 60882/ 6088160216AansluitenDe module wordt met de meegeleverde kabel direct op de L88 of aan een andere S88 DC (let op de aansluitrichting) aangesloten. Bij directe aansluiting op een Central Station 3 (60216) is de L88 niet nodig.Aansluiting van een spoorsectie zie pagina 19.Configuratie van de contacten is alleen mogelijk via het besturingsapparaat (zie de gebruiksaanwijzing van het gebruikt besturingsapparaat). Potentiale-retourleiding (moet telkens op de S88 DC aangesloten worden).1 – 8 Contactaansluiting (binnen een groep kan maar één potentiaal gebruikt worden).9 – 16 Contactaansluiting (binnen een groep kan maar één potentiaal gebruikt worden).

18Stift S88 Naam Beschrijving Stift RJ45Kleur EIA/TIA 568A1 DATA Uitleesdata 2 groen2 GND Massa signaal en voedingsspanning 3 wit/oranje2 GND 5 wit/blauw3 CLOCK Kloksignaal voor synchronisatie 4 blauw4 PS (LOAD) Laden van informatie in de bus 6 oranje5 RESET Terugzetten van de ingangsbuffer 7 wit/bruin6 +5V/+12V Voedingsspanning voor de terugmeldmodule 1 wit/groen— SHIELD Kabelafscherming niet aangesloten — —Stiftbelegging van de RJ45 stekkersMärklin geeft geen garantie bij het gemeenschappelijk gebruik van Märklin producten en producten van andere aanbieders.We raden daarom dringend aan de stiftbelegging van de RJ45 stekker te controleren.12 345678TT910111213141516Bus 1 Bus 2Bus 3S88 Link12 345678TT910111213141516Bus Bus S88 AC12 345678TT910111213141516Bus Bus S88 DC12V5VS88 DCS88 DC/ACL88NetvoedingsadapterCentral Station CS 2ander S88 DC/AC ander S88 DC/AC

1912 345678TT910111213141516S88 DC12 345678TT910111213141516S88 DCmin. langste loc1,5 kΩMMVoorbeeld voor het aansluiten van verschillende contactenVoor het goed herkennen van een voertuig in een minimale stroom van 5 mA noodzakelijk.Aansluiten van een spoorsectie Indien er zich binnen een spoorsectie een stopsectie bevindt, dan kan deze door het overbruggen van de isolatie met een weerstand van 1,5 kΩ in de bewaking van de sectie opgenomen worden. Aansluiting van een spoorsectie met een stopsectie.
