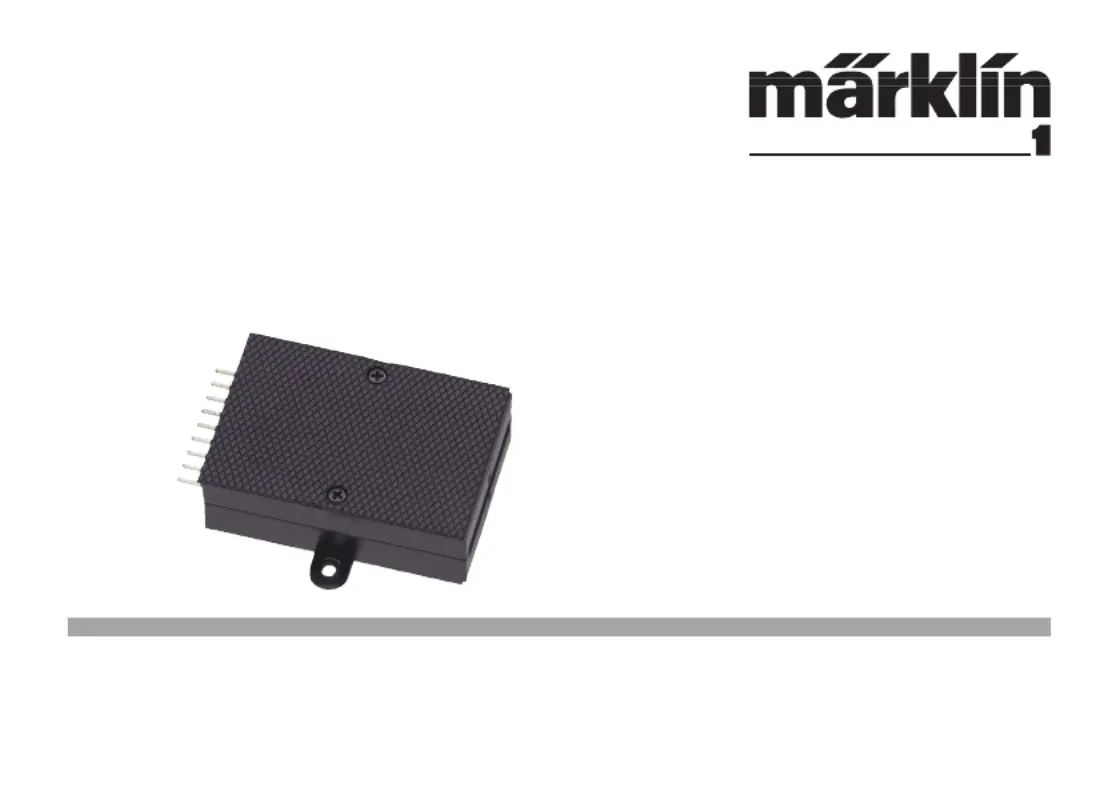

Marklin 59080 Handleiding

13Beoogd gebruik• De inbouw-digitaaldecoder is bedoeld voor het inbouwen in Märklin- 1-rail wissels met wisselaandrijving 59079. • Mag alleen in droge ruimtes gebruikt worden. Leveringsomvang 1 inbouw-digitaaldecoder 2 schroef Gebruiksaanwijzing GarantiebewijsVoor het inbouwen is het volgende gereedschap nodig: pincet en soldeerstation met een maximale temperatuur van 30 W/300° C met een dunne stift, elektronica soldeertin (0.5 - 1mm), desoldeer-litze of soldeertinzuiger.Veiligheidsvoorschriften • Let op! bevat vanwege zijn functie scherpe randen en punten. • Bedrading- en montage alleen in spanningloze toestand uitvoe-ren. Bij het niet naleven kunnen er gevaarlijke stromen door het lichaam vloeien en verwondingen ontstaan.• Decoder alleen met de toegelaten spanning (zie technische gegevens) gebruiken.

Bij het werken met een soldeerbout bestaat het gevaar voor brandwonden.Belangrijke aanwijzingen • bij het inbouwen de delen op de bovenzijde van de Let op: inbouw-digitaaldecoder niet aanraken, statische ontlading kan de juiste werking be invloeden.• De gebruiksaanwijzing is onderdeel van het product en moet derhalve bij de overdracht van het product meegegeven worden.• Voor reparaties kunt u zich tot uw Märklin dealer wenden.• http://www.maerklin.com/en/imprint.hmtlTechnische gegevens • Belasting wisseluitgang max. 300 mA• Spanning digitale stroomkring max. 20 V eff.• Diëlektrische sterkte max.

14Decoder inbouwen Veranderen van de te wijzigende eigenschappen in het fx (MM) protocol door CV programmering of het DCC CV programmering vindt u in het hoofdstuk “CV programmering”.De volgende stappen mogen alleen in spanningloze toestand uitgevoerd worden:Let op: instellingen van de DIP-schakelaars alleen in span-ningloze toestand uitvoeren.

De inbouw-digitaaldecoder herkend de actuele schakelaarstand pas na het inschakelen van de voedingsspanning.Vanaf pagina 24 vindt u de tabel voor de adressering met de DIP-schakelaars.Inbouw van de inbouw-digitaaldecoder in de Märklin standaard- meegebogen- en kruiswissels zie pagina 22.AfdankenMilieu-informatie: producten, die met de doorge-streepte afvalcontainer zijn gemarkeerd, mogen aan het einde van hun levensduur niet met het normale huisvuil meegegeven worden, maar moeten op een verzamelpunt voor de recycling van elektrische en elektronische apparatuur afgegeven worden. Het symbool op het product, op de handleiding of op de verpakking geeft dit aan. De materialen worden gerecycled in overeenstemming met hun identificatie.

Met het hergebruik van de grondstoffen of andere vormen van het hergebruik van oude apparatuur levert u een belangrijke bijdrage aan de bescherming van ons milieu. Neem contact op met uw gemeente voor een bevoegde plaatselijke inzamelplaats. GarantieWaarborg en garantie volgens bijgevoegd garantiebewijs.• Voor reparaties kunt u zich wenden tot uw Märklin dealer of tot Gebr. Märklin & Cie. GmbH Reparaturservice Stuttgarter Str. 55 - 57 73033 Göppingen Germany Tel: +49 7161 608 222 E-Mail: [email protected]

15CV ProgrammeringDe CV programmering moet via het programmeerspoor gebeu-ren. Voor het programmeren is het aan te bevelen een fictive loc aan te maken. De waarden tussen haakjes zijn de af fabriek ingestelde waarden.Tijdens de dataoverdracht knippert, ter controle, de aan de inbouw-digitaaldecoder aangesloten wisselantaarn.fx (MM) Voor het programmeren moet de te programmeren wissel met het keyboard geschakeld worden. Daarna onmiddellijk met de Control Unit resp. via CV configuratie met het Central Station de CV wijzigen. Daarna direct de geprogrammeerde wissel met het keyboard schakelen.

Pas dan is de programmering overgeno-men en werkzaam.CV Omschrijving Waarde8 Decoder reset 8 (-) Fabrieksinstelling, waarde wordt niet geschreven37 Stelrichting omkeren 0-1 (0)Wijzigd de schakelrichtingDe werkwijze bij het programmeren met de Control Unit 6021 komt overeen met het programmeren van een locomotief-decoder (www.maerklin.de -> Service -> Technische Informa-tionen).DCCCV Omschrijving Waarde1 Adres, lage byte 0-255 (1)7 Fabrikant versienummer (softwareversie) (-) alleen lezen8 Fabrikant kenmerk ID decoder reset (131) 8 (-) alleen lezen, fabrieks-instelling, waarde wordt niet geschreven9 Adres, hoge byte 0-7 (0)29 (192) alleen lezen Configuratie Bit 0-4 worden niet gebruikt0Bit 5: decodertype 0 / 32 Basis- of uitgebreide toebehoren decoderBit 6: adresseringsme-thode 0 / 64 Decoder of uitgangs-adresBit 7: decodertype 128 Toebehoren decoder37 Stelrichting omkeren 0-1 (0) Wijzigd de schakel-richtingInstellen en berekenen van de adressen groter dan 255:Bijv.
