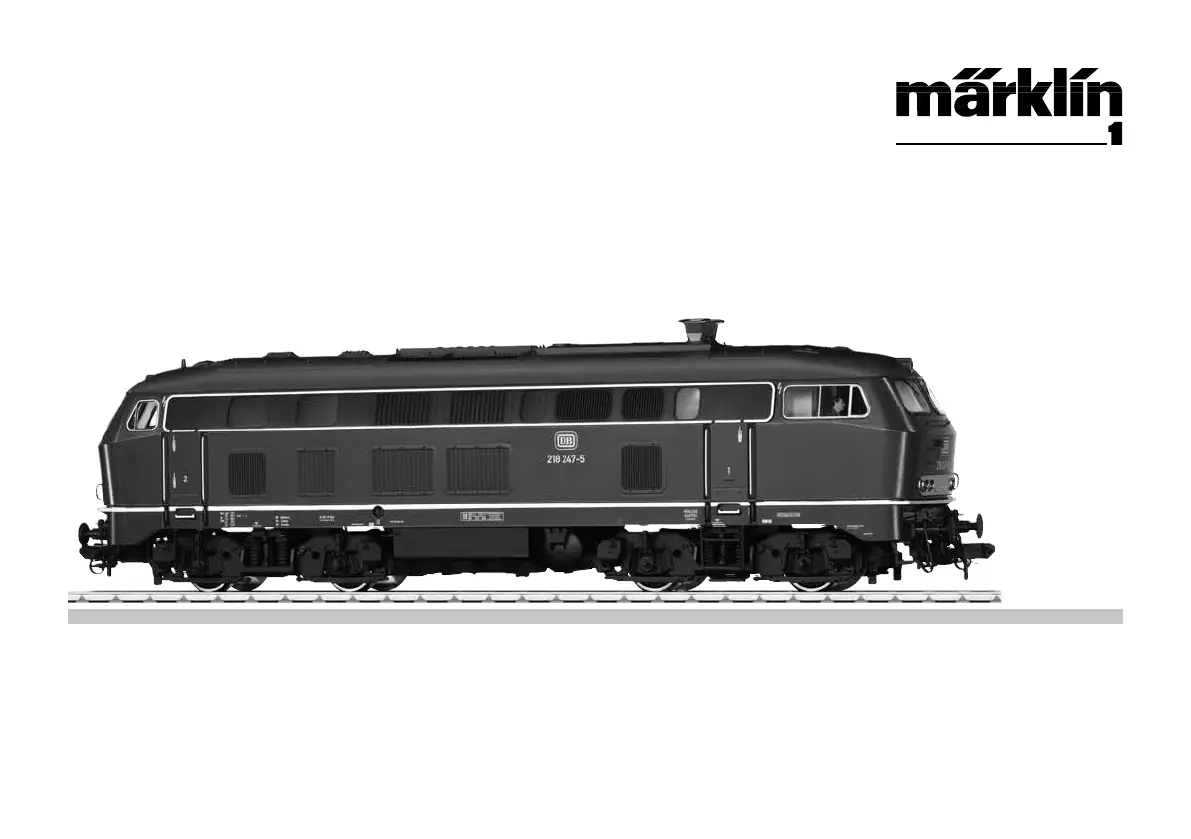

Par la suite, les véhicules ont reçu une couleur bleu océan beige, tandis que les véhicules actuels reçoivent une livrée dans un rouge nouveau.Informatie van het voorbeeldSinds 1963 werd de V 160 in verschillende varianten door de Deutsche Bundesbahn aangeschaft. Voortbouwend op de ervaringen die met deze lokomotievenserie opgedaan konden worden, werd aan het eind van de jaren zestig de sterke variant serie 218 geconstrueerd. Deze ca. 1840 kW (2500 pk) sterke machine is rond 30% sterker dan zijn voorgan-gers. De serie-aflevering kon in 1971 beginnen. De maximum snelheid van 140 km/h ligt ongeveer 20 km/h hoger dan die van zijn voorgangers. Het model behoort heden tot de standaard-lokomotieven op niet-geëlektrificeerde trajecten bij de Deutschen Bundesbahn. De eerste modellen werden in de oudrode kleurstelling afgeleverd.

• HetmodelisontwikkeldvoorhetgebruikophetMärklinSpoor1railsys-teem. Het gebruik op een ander railsysteem geschied op eigen risico. • Berijdbareminimumradius:1020mm. • Voorenachter,Märklinklauwkoppelingen. Bijhetgebruikvankop-pelingssystemen van andere fabrikanten zijn storingen niet uit te sluiten. • Inanaloogbedrijfzijnalleenderij-enlichtwissel-functiesbeschik-baar. Veiligheidsvoorschriften• Delocmagalleenmeteendaarvoorbestemdbedrijfssysteem (DC =18V ±, Märklin AC, Märklin digitaal of Märklin Systems) gebruikt worden. • Alleennet-adaptersentransformatorengebruikenwaarvandeaan-gegeven netspanning overeenkomt met de netspanning ter plaatse. • Delocmagnietvanuitmeerdaneenstroomvoorzieninggelijktijdiggevoed worden.

• Leesookaandachtigdeveiligheidsvoorschriftenindegebruiksaan-wijzing van uw bedrijfssysteem. • Voorhetconventionelebedrijfmetdelocdientdeaansluitrailteworden ontstoort. Hiervoor dient men de ontstoor-set 104770 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt. • Degebruikteaansluitkabelmagmaximaal2meterlangzijn. • Stelhetmodelnietblootaanindirectezonnestraling,sterketempe-ratuurwisselingen of hoge luchtvochtigheid. • OPGEPAST. Functionele scherpe kanten en punten. Belangrijke aanwijzing• Vanwegehetgroteopgenomenvermogenvandezelocomotiefishetbedrijf met het Mobile Station niet mogelijk. • Degebruiksaanwijzingiseenbestanddeelvanhetproductendienenderhalve bewaard en meegeleverd te worden bij het doorgeven van het product.

La différence de pente entre deux éléments de voie d’au moi-ns 300 mm de longueur doit étre de 1 à 1,5% maximum. Aansluiting van de sporen Om spanningsverlies op de modelbaan te voorkomen moeten de raillassen altijd goed op elkaar aansluiten. Om de 2 à 3 meter moet de voeding opnieuw op de rails gezet worden. Daarbij zijn de aansluitklemmen 5654 aan te raden. Berijden van hellingenIn tegenstelling tot het grote voorbeeld kunnen met een modelbaan ook grotere hellingen bereden worden. Normaal moet een helling maximaal 3 procent zijn. In extreme gevallen is ma-ximaal 5 procent mogelijk, maar dan moet rekening gehouden worden met een evenredig ver-lies aan vermogen. Het begin en het einde van de helling moeten altijd gerond worden. Het verschil in de helling tussen twee tenminste 300 mm lange railstukken mag maximaal 1 à 1,5 procent bedragen.

Le moteur et l’électronique sont protégés contre les projections d’eau. Des trajets dans l’eau ne sont pas possibles. Il est recommandé de vérifier l’encrassement du modèle après une utilisation à l’extérieur et, le cas échéant, de nettoyer le mo-dèle à l’aide d’un chiffon doux ou un pinceau. Ne jamais nettoyer le modèle au jet d’eau. Attention:Certainssolvantsetproduits d’entretien peuvent altérer le marquage et la peinture du modèle. Opmerkingen voor het onderhoudDeze loc kan ook buiten gebruikt worden. Het gebruik bij slecht weer (sneeuw of regen) is niet aan te raden. Aandrijving en elektronica zijn weliswaar afgeschermd tegen spatwater maar rijden door het water is niet mogelijk. Het is aan te bevelen het model na het gebruik buiten te con-troleren op vuil en dit eventueel droog te verwijderen met een stofdoek of een zachte kwast. Nooit de loc onder stromend water reinigen.
