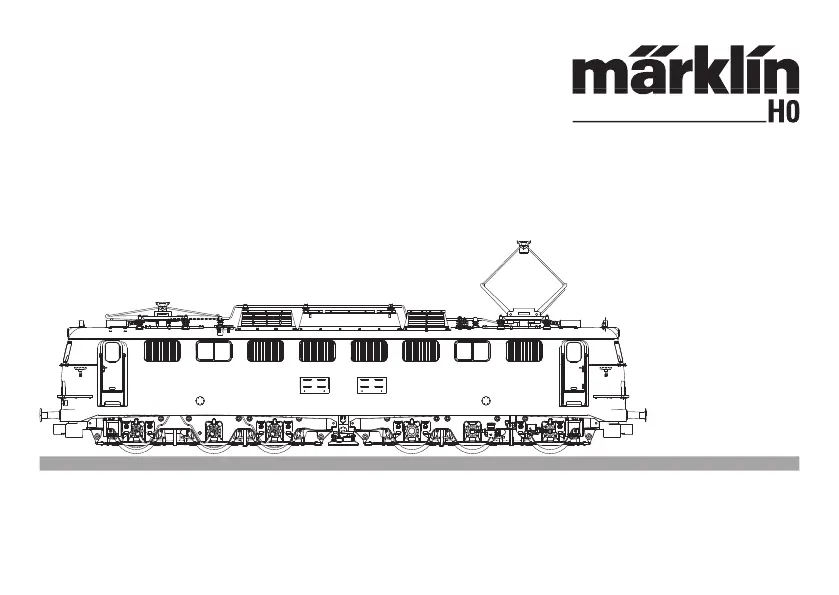

Marklin 39500 Handleiding

Informatie van het voorbeeldBinnen het nieuwbouwprogramma van de DB werden voor het zware goederentreinverkeer door Krupp en AEG de zes-assige elektrische locomotieven van de serie E 50 ontwikkeld en gebouwd. Als basis diende de testloc E 10 002. Vanaf 1957 werden de locomotieven bij de DB in dienst genomen.

In het midden van de zeventiger-jaren werden veel E-locs van de serie 150, bij een grote revisie, overgeschilderd in oceaanblauw/beige. Vanaf 1988 werden de locs oriëntro-od met een wit “slabbetje” en sinds 1997 verschenen ze in verkeersrood met een witte balk, voor een deel bij DB Cargo en een deel bij Railion.

10Werking• Mogelijke bedrijfssystemen: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems. • Herkenning van het bedrijfssysteem: automatisch. • Instelbaar adres (Control Unit): 01 – 80. Van af de fabriek: 50. • Mfx-technologie voor het Mobile Station / Central Station. Naam af de fabriek: E 50 045 • Rijrichtingafhankelijke frontseinverlichting. • Instelbare optrekvertraging/afremvertraging (ABV). • Instelbare maximumsnelheid. • Elektronische instelling van de locomotiefparameters via de Control Unit, Mobile Station of Central Station. Veiligheidsvoorschriften• De loc mag alleen met een daarvoor bestemd bedrjfs-systeem (Märklin wisselstroom transformator 6647, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden. In geen geval transformatoren meteen ingangsspanning van 220 V – voor USA 110 V –gebruiken.

• De loc mag niet vanuit meer dan één stroomvoorzie-ning gelijktijdig gevoed worden. • Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem. • Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt. De in het normale bedrijf voorkomende onderhoudswerk-zaamheden zijn verderop beschreven. Voor reparatie of onderdelen kunt u zich tot uw Märklin winkelier wenden. Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer in Märklin-producten niet door Märklin vrijgegeven vreem-de onderdelen ingebouwd en / of Märklin-producten omgebouwd worden en de ingebouwde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden defecten en / of schade was.

De aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van vreemde onderdelen in Märklin-producten of de ombouw van Märklin-producten niet de oorzaak van opgetreden defecten en / of schade is geweest, berust bij de voor de inbouw en/of ombouw verantwoordelijke persoon en / of fi rma danwel bij de klant. LET OP. Dit product bevat magneten. Het inslikken van meer dan één magneet kan onder bepaalde omstandig-heden de dood tot gevolg hebben. Waarschuw direct een arts. Dit product bevat magneten. Het inslikken van meer dan één magneet kan onder bepaalde omstandig-heden de dood tot gevolg hebben. Waarschuw direct een arts. Dit product bevat magneten. Het inslikken van meer dan één magneet kan onder bepaalde omstandig-heden de dood tot gevolg hebben. Waarschuw direct een arts. meer dan één magneet kan onder bepaalde omstandig-heden de dood tot gevolg hebben. Waarschuw direct een arts.

11Schakelbare functiesFrontsein continu aan functie + off Verlichtingstoets Toets f0 met symboolGeluid: locfluit— f2 Toets 4 met symbool Toets f2 met symboolGeluid: ventilator — f3 Toets 8 met symbool Toets f3 met symboolRangeerstand (alleen optrek- afrem-vertr.)— f4 Toets 2 met symbool Toets f4 met symboolSTOPmobile stationsystems15central station 60212f0f0f8f8Bedrijf met Mobile Station / Central Station• Loc op de rails plaatsen. De loc meldt zichzelf aan in de loclijst.• Geen terugmelding van de loc als: bij het Mobile Station de snelheidsbalk knippert bij het Central Station het mfx-symbool onderstreept is• Loc afmelden: 1. loc van de rails nemen 2. loc invoer wissen. Het wijzigen van het adres is niet nodig.Locparameter wijzigen met het Mobile Station1. Loc uit de loclijst kiezen.2. Ga naar het nevenmenu ”WIJZIG LOC”.3.

Naar het nevenmenu “VMAX” (maximumsnelheid) “ACC” (optrekken), “DEC” (afremmen), of “RESET” (de-coder terugzetten naar fabrieksinstelling) omschakelen.4. Nieuwe waarde invoeren en overnemen.Lees ook de opmerkingen in de gebruiksaanwijzing van het Mobile Station / Central Station.Voor het verbeteren van de rijeigenschappen is bij het model de maximumsnelheid op 88% (Mobile Station) dan wel 225 (Central Station) ingesteld. Het verhogen van deze vooringestelde waarde heeft geen invloed op de maximumsnelheid, maar beïnvloed alleen de rijei-genschappen negatief.

Les feux clignotent lentement (exception : réinitialisa-tion aux valeurs d’usine) 13. Définition de paramètres suivante à partir du point 6 ou terminer par le point 14. 14. Terminez le processus en pressant la touche „Stop“. Ensuite, pressez la touche „Go“. Locparameters instellen met de Control Unit 1. Voorwaarde: opbouw zoals tekening op pagina 24. Alleen de loc die gewijzigd moet worden op de rails. 2. ”Stop”- en ”Go”-toets gelijktijdig indrukken tot ”99” in het display oplicht. 3. ”Stop”-toets indrukken. 4. Het adres „80“ invoeren. 5. Omschakelcommando met de rijregelaar vasthouden. Tijdens het vasthouden de toets “Go” indrukken. 6. De verlichting van de loc knippert langzaam. Indien dit niet het geval is, vanaf stap 2 opnieuw beginnen. 7. Het registernummer van de te wijzigen parameter invoeren (=> lijst op pagina 26). 8. Omschakelcommando geven. 9. Verlichting gaat snel knipperen.
