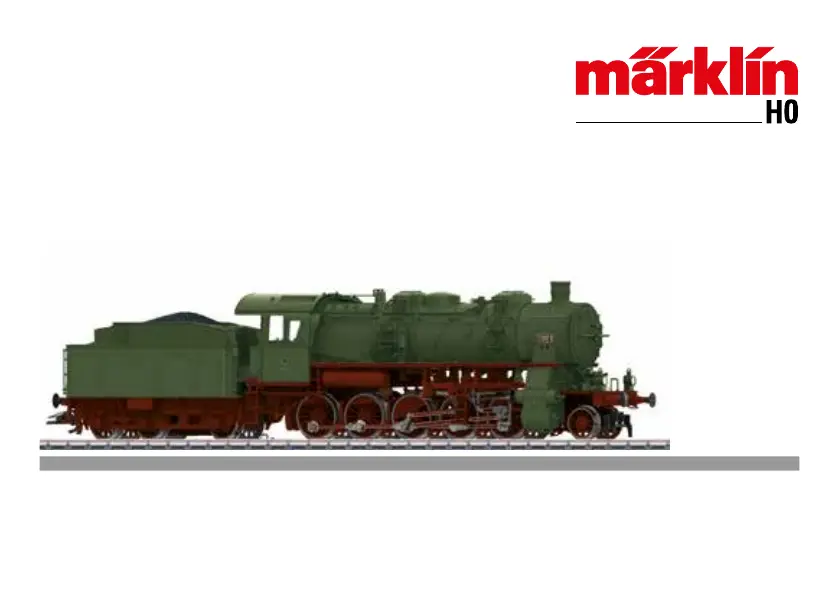

Marklin 37586 Handleiding

10Functies• Herkenning van het bedrijfssysteem: automatisch. • Mfx-technologie voor het Mobile Station / Central Station. Naam af de fabriek: G 12 1901• Vanaf de fabriek ingesteld: MM 58 / DCC 03• Instellen van de locomotiefparameters (adres, optrek- afremvertraging (ABV), maximumsnelheid): d. m. v. Control Unit, Mobile Station of Central Station. • Rijrichtingafhankelijke frontseinen. • Diverse schakelbare functies. • Speelmodus machinist• Verdere aanwijzingen voor deze speelmodus vindt u in de bijgevoegde uitgebreide gebruiksaanwijzing. • In analoogbedrijf zijn alleen roken-,rijden, en lichtwisse-ling als functie beschikbaar. • De volledige toegang tot alle functies is alleen mogelijk met DCC of met mfx bedrijf. Opmerking:Het digitaalprotocol met de meeste mogelijkheden is het primaire digitaalprotocol.

De volgorde van de digitaalproto-collen is afnemend in mogelijkheden: Prioriteit 1: mfx Prioriteit 2: DCC Prioriteit 3: MMAls er twee of meer digitale protocollen op de rails worden herkend, dan neemt de decoder automatisch het hoogwaar-digste protocol over; bijv. word mfx & MM herkend, dan wordt het mfx signaal door de decoder overgenomen. De verschillende protocollen kunnen via de parameter CV 50 gedeactiveerd worden. Veiligheidsvoorschriften• De loc mag alleen met een daarvoor bestemd bedrijfssy-steem (Märklin AC, Märklin Delta, Märklin digitaal, DCC of Märklin Systems) gebruikt worden. • Alleen net-adapters en transformatoren gebruiken waarvan de aangegeven netspanning overeenkomt met de netspanning ter plaatse. • De loc mag niet vanuit meer dan één stroomvoorziening gelijktijdig gevoed worden.

• Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem. • Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt.

11Schakelbare functies 6021MS I 1MS II 2CS ICS II/IIIFrontsein F0Rookgenerator F1 7Bedrijfsgeluiden 3F2 3Geluid: locfluit lang F3 4ABV, uit F4 2Geluid: piepende remmen uit F5 8Cabineverlichting F6 1Geluid: rangeerfluit F7 5Geluid: luchtpomp F8 6Geluid: stoom afblazen F9Geluid: kolenscheppen F10Geluid: kiprooster F11Geluid: waterpomp F12Geluid: injector F13Geluid: zandstrooier F14Geluid: piepende remmen aan 4F15Schakelbare functies 6021MS I 1MS II 2CS ICS II/IIIGeluid: kolen laden F16Geluid: Water innemen F17Geluid: zand bijvullen F18Rangeerstand + Rangeerlicht F19Geluid: afkoppelen F20Geluid: aankoppelen F21Geluid: raillassen F22Geluid: veiligheidsventiel F23Geluid: conducteurfluit F241 Het getal komt overeen met het toetsnummer op het ap-paraat.2 Functies vanaf F16 zijn pas mogelijk vanaf MS2 softwarever-sie 3.55.3 met toevalsgeluiden4 alleen voor “Speelwereld”, niet verschuiven (niet mappen)

Delen die niet in de in de lijst voorkomen, kunnen alleen via een reparatie in het Märklin-service-centrum hersteld/vervangen worden.Algemene aanwijzing voor het vermijden van elektroma-gnetische storingen:Om een betrouwbaar bedrijf te garanderen is een per-manent, vlekkeloos wielas - rail contact van het voertuig noodzakelijk.Voer geen wijzigingen uit aan de stroomvoerende delen.
