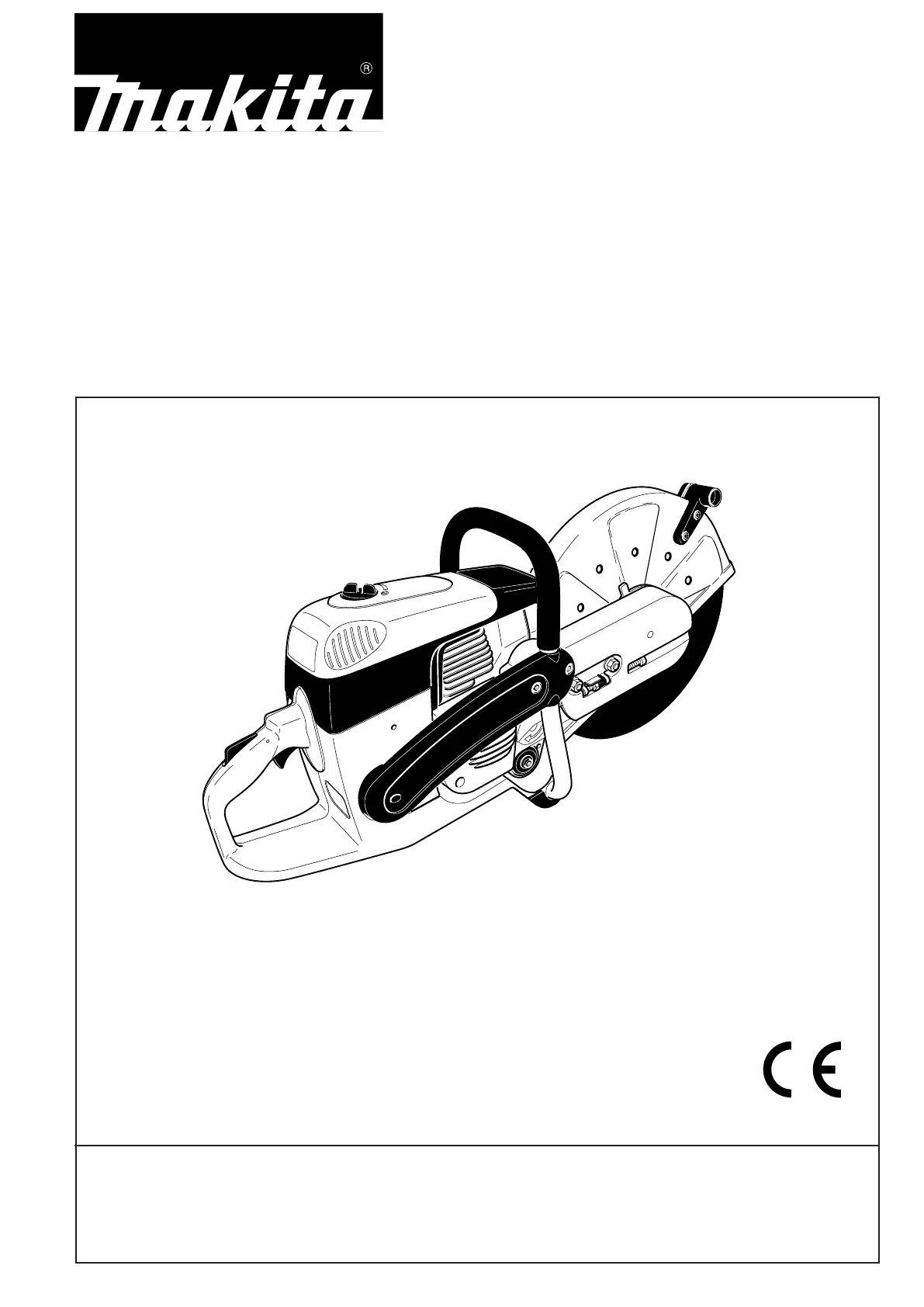

Makita DPC6410 Handleiding

18ONDERHOUDSWERKZAAMHEDEN V-snaariem vervangen. 19 Beschermkap reinigen. 20 Luchtlterreinigen/vervangen. 20-21 Bougie vervangen. 22 Benzineltervervangen. 22 Startkabel vervangen. 23 Terughaalveer vervangen. 24 Periodieke onderhouds- en reingingsvoorschriften. 28Scheidingsinrichting in de middelste stand /buitenste positie. 25 Scheidingsinrichting opnieuw monteren. 25-26SPECIALE TOEBEHOREN Diamantscheidingsschijven, geleidewagen, watertank en net-/drukwaterleiding. 27Werkplaatsservice, reserve-onderdelen engarantie. 28Storingzoeken. 29Uittreksel uit de reserve-onderdeellijst. 30-31 Accessoires. 31VerpakkingUw MAKITA scheidingsschijf bevindt zich, om beschadiging gedurende het transport te verhinderen, in een karton. Karton is een grondstof en is als zodanig geschikt voor herge-bruik, of kan in de grondstofkringloop (oudpapierverwerking) teruggebracht worden.

Evenals de MAKITA motorzagen zijn ook de MAKITA scheidingsslijpmachines met speciaal geconstrueerde motoren met grote capaciteit en voldoende prestatiegewicht uitgerust, dat wil zeggen, dat zij een uitstekend motorvermogen bij laag gewicht hebben. Andere voordelen van de MAKITA scheidingsslijpmachines:• robuust gebouwd en zeer betrouwbaar. • elektronische ontsteking die geen onderhoud vergen, tegen stof en vocht hermetisch ingekapseld is. • vibratiedemping volgens het twee massasysteem (D2M) van MAKITA om ook bij met de hand bediende apparaten vermoeidheid zoveel mogelijk te beperken. • 5-traps luchtltersysteem om ook bij zeer grote stofont-wikkeling betrouwbaar te kunnen werken.

• twee verschillende montagemogelijkheden van de schei-dingsschijf: in de middelste positie voor optimale balans bij met de hand bediende apparaten of in zijdelingse positie voor het snijden dicht bij muren of straatranden respectievelijk horizontaal direct boven de vloer. • grote keuze aan door kunsthars gebonden of van diamant voorziene scheidingsschijven en geleidewagens met stof-vangers en verschillende systemen voor watertoevoer naar de scheidingsschijf. In het apparaat zijn de volgende octrooirechten in de praktijk gebracht: US 08510690, SE 95027298, SE 95027306, IT 95000653, IT 95000654, GBM 9412558, GBM 9412559. Wij willen dat u een tevreden klant van MAKITA bent.

Om te garanderen dat uw MAKITA scheidingsslijpmachine steeds optimaal functioneert en voor het gebruik gereed is en om uw persoonlijke veiligheid te garanderen, hebben wij daarom een verzoek aan u:Leest u voor de eerste ingebruikname van de motorzaag deze gebruiksaanwijzing zorgvuldig door en neem beslist alle veiligheidsvoorschriften in acht. Niet-inachtneming kan levensgevaarlijke verwondingen veroorzaken.

EU-conformiteitsverklaringDe ondergetekenden Shigeharu Kominami en Rainer Bergfeld gemachtigd door DOLMAR GmbH, verklaren hiermede, dat de apparaten van het merk MAKITA,Type: (325) DPC6410, DPC6411; (394) DPC7310, DPC7311; (326) DPC8111, DPC8112vervaardigd door DOLMAR GmbH, Jenfelder Str. 38, D-22045 Hamburg, aan de fundamentele veiligheids- en gezond-heidseisen van de desbetreffende, EU-richtlijnen voldoen:EU-machinerichtlijn 98/37/ EG, EU-EMV-richtlijn 89/336/ EEG (gewijzigd door 91/263 EWG, 92/31 EEG en 93/68 EEG), Ge-luidsemissie 2000/14/EG. Ter vakkundige realisering van de in deze EU-richtlijnen vervatte eisen zijn doorslaggevend de volgende normen als grondslag genomen: EN 1454, CISPR 12, EN ISO 14982, DIN EN 61000-4. Het conformiteitsbeoordelingsprocédé 2000/14/EG is volgens appendix V doorgevoerd. Het gemeten peil van geluidsniveau (Lwa) bedraagt 114 dB(A).

36 5 4 3 2 1Omvang van de levering1. Scheidingsslijpmachine2. Scheidingsschijf3. Adapterring 20/25,4 (niet in alle landen in de levering inbegrepen)4. Schroevendraaier (voor het instellen van de carburateur)5. Haakse schroevendraaier6. Combisleutel 13/197. Gebruiksaanwijzing (niet afgebeeld)SymbolenOp de machine en bij het lezen van de gebruiksaanwijzing treft u de volgende symbolen aan:Indien een van de hier afgebeelde onderdelen bij de levering ontbreekt, wendt u zich dan tot uw verkoper!

42314VEILIGHEIDSVOORSCHRIFTENBeoogd gebruik ScheidingsslijpmachineDe slijpmachine mag uitsluitend in openlucht worden gebruikt voor het doorslijpen/inkorten van geschikte materialen met behulp van voor het apparaat goedgekeurde scheidingsschijven. Niet toegestane werkwijzeDe scheidingsschijven van de scheidingsslijpmachine mogen biet worden gebruikt om te slijpen (materiaal afschuren met de zijkant van de scheidingsschijf). Er bestaat gevaar dat de scheidingsschijf breekt. Het is verboden op de scheidingsslijpmachine zaagbladen, messen, borstels enz. te monteren. Niet toegestane gebruikersHet apparaat mag niet worden bediend door personen die niet vertrouwd zijn met de handleiding, kinderen, jongeren of personen onder invloed van alcohol, drugs of medicijnen.

Algemene voorschriften- Om veilig te kunnen werken moet de bedieningspersoon deze gebruiksaanwijzing beslist lezen (ook als u reeds ervaring met een scheidingsslijpmachine hebt) om u met het werk van deze scheidingsslijpmachine vertrouwd te maken. Onvoldoende geïnstrueerde gebruikers kunnen zichzelf en anderen door ondeskundig gebruik in gevaar brengen. - Scheidingsslijpmachines uitsluitend aan gebruikers uitlenen die ervaring met een scheidingsslijpmachine bezitten. De gebruiks-aanwijzing moet bij die gelegenheid overhandigd worden. - Personen die de machine voor de eerste keer gebruiken, moeten zich door een vakman laten instrueren om zich met de eigenschappen van een van een motor voorziene scheidings-slijpmachine vertrouwd te maken. - Kinderen en jeugdige personen jonger dan 18 jaar mogen de scheidingsslijpmachine niet bedienen.

Voor jeugdigen boven 16 jaar geldt dit verbod niet als zij in het kader van hun opleiding onder toezicht staan van een vakman. - Het werken met de scheidingsslijpmachine vereist zeer veel opmerkzaamheid. - Werk alleen in goede lichamelijke conditie. Ook vermoeidheid kan onoplettendheid tot gevolg hebben. Van begin tot eind van werkzaamheden is een zeer goede concentratie vereist.

Voer alle werkzaamheden rustig en zorgvuldig uit. De gebruiker is verantwoordelijk ten opzichte van derden. - Nooit onder invloed van alcohol, drugs, geneesmiddelen of andere substanties werken, die het gezichtsvermogen, de vaar-digheid en het beoordelingsvermogen kunnen verminderen. - Bij het werken in gemakkelijk ontbrandbare begroeiing en bij droogte moet een brandblusser bij de hand zijn. - Het scheiden van asbest of van materialen, die giftstoffen kunnen ontwikkelen, mag uitsluitend na aanmelding en onder toezicht van de competente autoriteiten of van de betreffende toezichtspersoon plaatsvinden. - Het gebruik van stofbindende inrichtingen wordt dringend aanbe-volen (zie pagina met toebehoren, drukwatertank, watertank).

Persoonlijke beschermingsuitrusting- Om bij het scheiden verwondingen aan hoofd, ogen, handen of voeten en schade aan het gehoor te vermijden moet de hierna omschreven beschermende uitrusting en bescher-mende kleding gedragen worden. - De kleding moet doelmatig zijn, d. w. z. goed aansluitend, maar mag niet hinderen. Kleding waarin materiaalkorrels achter kunnen blijven (broeken met omslag, jasjes of broeken met zak-ken die openstaan enzovoort) mogen vooral bij het scheiden van metaal niet gedragen worden. - Geen hoofdsieraad of kleding dragen die kan blijven hangen ofdebedieningspersoonvanhetwerkaeiden. - Bij alle werkzaamheden dient een veiligheidshelm (A) te worden gedragen. De veiligheidshelm moet regelmatig op beschadig-ingen gecontroleerd worden en moet na maximaal 5 jaar ver-vangen worden. Alleen goedgekeurde helmen gebruiken.

- Het vizier (B) van de helm houdt slijpstof en materiaalkorrels tegen. Om verwondingen van de ogen en het gezicht te ver-mijden, moet bij het werken met de scheidingsslijpmachine steeds een veilig-heidsbril (C) respectievelijk een vizier gedragen worden. - Ter voorkoming van gehoorschades moeten te allen tijde geschikte geluidsisolatiemiddelen worden gedragen.

(Oor-beschermers (D), oordopjes, oorwatten etc. ). Octaafband-analyse op aanvraag. - Bijhetdroogscheidenvanjnstofveroorzakendematerialen(stenen, beton en dergelijke) moet absoluut een ademhaling-stoestel (E) volgens de voorschriften gedragen worden. - Werkhandschoenen (F) van stevig leer behoren tot de uitrusting volgens de voorschriften en moeten bij het wer-ken met de scheidingsslijpmachine voortdurend worden gedragen.

5- Bij het werken met de scheidingsslijpmachine moeten veiligheids-schoenen respectievelijk veiligheidslaarzen (G) met een stroeve zool, een stalen neus en beenbescherming worden gedragen. Veiligheidsschoenen bieden bescherming tegen snijwonden en garanderen een goede stabiliteit. - Draag bij alle werkzaamheden altijd werkkleding (H) dat gemaakt is van stevig materiaal en voldoende brandremmend is. Brandstoffen / Tanken- Kies voor het tanken een veilige en vlakke plaats. Het tanken op een steiger, een hoop materiaal of iets dergelijks is ver-boden. - Vóór het tanken van de scheidingsslijpmachine de motor uit-schakelen. - Roken en iedere vorm van open vuur zijn niet toegestaan (6). - Vóór het tanken de machine af laten koelen. - Brandstoffen kunnen oplosmiddelachtige substanties bevatten. Huid- en oogcontact met mineraalolieprodukten vermijden.

Draag bij het aftanken handschoenen (niet de werkhandschoenen). Ver-vang en reinig beschermende kleding regelmatig. Adem de brand-stofdampen niet in. Het inademen van motorbrandstofdampen kan lichamelijk letsel veroorzaken. - Geen brandstof morsen. Als er brandstof gemorst is moet de scheidingsslijpmachine onmiddellijk schoongemaakt worden. Zorg dat er geen brandstof op uw kleding terechtkomt. Als dat toch gebeurt kleedt u dan direct om. - Let erop dat er geen brandstof of kettingolie in de grond weg-loopt (bescherming van het milieu). Leg iets op de grond ter bescherming. - Tank niet in afgesloten ruimten. Brandstofdampen verzamelen zich op de bodem (explosiegevaar). - De dop van de brandstoftank goed sluiten.

- Voor het starten van de scheidingsslijpmachine van plaats veranderen (minstens 3 m van de plaats waar getankt is verwij-derd) (7) maar niet in het verlengde draaigebied (richting van de wegvliegende vonken) van de scheidingsschijf. - Brandstof is niet onbeperkt houdbaar. Koop niet meer dan u binnen een redelijke tijd zult gebruiken.

- Bij het maken van het juiste benzine-oliemengsel altijd eerst olie en daarna benzine in de mengbus doen. - Vervoer en bewaar brandstof alleen in goedgekeurde en ge-waarmerkte jerrycans. - Brandstof buiten het bereik van kinderen bewaren. Inbedrijfname- Werk niet alleen, in noodgevallen moet er iemand in de buurt (gehoorafstand) zijn. - Bij het gebruik van de scheidingsslijpmachine in woongebieden op de voorschriften van de hinderwet letten. - De scheidingsslijpmachine mag niet in de nabijheid van brandbare materialen of gassen die kunnen ontploffen worden gebruikt. Er bestaat gevaar dat er vonken worden gevormd. - Overtuig u dat personen die zich binnen een afstand van minder dan 30 m van de werkplek bevinden (bijvoorbeeld hulpkrachten) een beschermende uitrusting dragen (zie „persoonlijk bescher-mende uitrusting”) (8).

6Scheidingsschijven- De beschermkap moet altijd gemonteerd zijn. De scheidingsschijf uitsluitend vervangen als de motor uitgeschakeld is. - Er zijn twee soorten scheidingsschijven: - Voor metaal (warmsnijden) - Voor beton (koudsnijden)WENK: Bij gebruik van diamantscheidingsschijven beslist op de aangebrachte markering van de draairichting letten. Diamant-scheidingsschijven zijn niet voor metaalbewerking geschikt. - Scheidingsschijven zijn uitsluitend voor radiale belasting om te snijden geconstrueerd. Wegens breukgevaar is het verboden, de zijkant van de schijdingsschijf te gebruiken om te slijpen (10). LET OP. De verandering van richting (stralen van minder dan 5 m), aan de zijkant drukken of de scheidingsslijpmachine tijdens het scheiden kiepen is verboden (11). - Scheidingsschijven mogen uitsluitend voor het scheiden van de daarvoor in aanmerking komende materialen worden gebruikt.

Naargelang van materiaal (metaal of beton) moet het passende type schijf gekozen worden. - Het binnengat van de scheidingsschijf moet exact op de as pas-sen. Een groter binnengat moet met een adapterring worden aangepast (verkrijgbaar als toebehoren). - De doorslijpschijven moeten goedgekeurd zijn voor het doorslijpen zonder steun, met 400 mm schijfdiameter tot 3850 t/min of 80 m/sec, met 350 mm schijfdiameter tot 4370 t/min of 80 m/sec of met 300 mm schijfdiameter tot 5100 t/min of 80 m/sec. Er mogen alleen scheidingsschijven worden gebruikt die voldoen aan de normen EN 12413, EN 13236. - De scheidingsschijf moet onbeschadigd zijn (12). Bevestigingsschroef voor de scheidingsschijf altijd met 30 Nm aandraaien omdat de scheidingsschijf anders verdraaid kan worden. - Voor het starten moet de bedieningspersoon van de scheidings-schijf veilig staan.

- Bij het starten van de scheidingsslijpmachine moet de machine goed gesteund en stevig vastgehouden worden. De scheidings-schijf moet daarbij vrij staan. - Een nieuwe scheidingsschijf moet vóór het eerste scheiden min-stens 60 seconden lang bij het opgegeven maximum toerental gecontroleerd worden; daarbij mag zich geen lichaamsdeel of persoon in het verlengde draaigebied van de scheidingsschijf bevinden. - Houd tijdens het werken met de scheidingsslijpmachine deze met beide handen vast, met de rechterhand op de achterste handgreep en de linker hand op de beugelgreep. De handgrepen met de duimen eromheen vasthouden. - LET OP: bij het loslaten van de gashendel loopt de scheidings-schijf nog enige tijd verder (naloopeffect). - Let er voortdurend op dat u stevig staat. - De scheidingsslijpmachine moet zodanig gehanteerd worden dat er geen uitlaatgassen ingeademd kunnen worden.

Niet in gesloten ruimtes of diepe kuilen werken (vergiftigingsgevaar). - Zet de scheidingsslijpmachine direct af bij merkbaar veran-derd machinegedrag. - De motor moet worden uitgeschakeld: vóór het controleren van de V-snaarspanning, het naspannen, het wisselen van de scheidingsschijf, het ommonteren van de scheidings-inrichting (buiten- en middenpositie), en het opheffen van storingen (14). - Bij hoorbare of voelbare verandering van het scheidingsgedrag onmiddellijk de motor uitschakelen en de scheidingsschijf con-troleren. - Bij pauzes en na het einde van het werk moet de scheidingsslijp-machine uitgeschakeld worden (14) en zo worden neergezet, dat de scheidingsschijf vrijstaat en niemand gevaar loopt. - Leg de warme scheidingsslijpmachine niet in droog gras of op brandbare voorwerpen. De uitlaat geeft een aanzienlijke hitte af (brandgevaar).

- LET OP: na het natte scheiden eerst het water afzetten en daarna de scheidingsschijf minstens 30 seconden lang laten lopen zodat het water wegslingerd en roesten verhinderd wordt. 10111312min.

7Terugslag (kickback) en meetrekken- Bij het werken met de scheidingsschijfmachine kan er een ge-vaarlijke terugslag of gevaarlijk meetrekken ontstaan. - De terugslag ontstaat als het bovenste gedeelte van de schei-dingsschijf voor het scheiden wordt gebruikt (15). - Daarbij wordt de scheidingsschijfmachine ongecontroleerd en met grote kracht in de richting van de bedieningspersoon geslingerd, resp. versneld (gevaar voor letsel. ). Om terugslaan te vermijden moet er op het volgende worden gelet:- nooit met het in afbeelding 15 gekenmerkte gedeelte scheiden. Bij het inzetten in reeds begonnen snijplekken moet men bijzonder voorzichtig zijn. - Het meetrekken ontstaat als de snijplek enger wordt (scheur of onder spanning staand werkstuk). - De scheidingsslijpmachine wordt daarbij ongecontroleerd met grote energie naar voren geslingerd respectievelijk versneld (gevaar van letsel).

Om meetrekken te vermijden moet er op het volgende worden gelet:- het scheiden en het opnieuw inzetten in reeds begonnen snijplek-ken steeds met maximum toerental uitvoeren. - Het werkstuk altijd zo ondersteunen, dat het snijpunt onder trekspanning staat (16) zodat de scheidingsschijf bij het verdere scheiden niet ingeklemd wordt. - Bij begin van het scheiden de scheidingsschijf steeds behoed-zaam naar het werkstuk brengen en niet met rukken ertegenaan zetten. - Nooit verschillende werkstukken ineens scheiden. Bij het scheiden erop letten dat geen ander werkstuk aangeraakt wordt. Werkomstandigheden en -technieken- Alvorens met het werk te beginnen moet de werkomgeving op alle mogelijke gevaren worden gecontroleerd (stroomkabels, ontvlambare materialen). Het werkgebied moet duidelijk worden gekentekend (b. v. waarschuwingsborden opstellen of afzettingen aanbrengen).

- Gebruik de scheidingsslijpmachine met een zo hoog mogelijk toerental (zie pagina “Technische gegevens”). - Werk alleen bij goed zicht en goede verlichting. Let in het bijzonder op gladheid, nattigheid, ijs en sneeuw (uitglijgevaar). - Werk nooit op een onstabiele ondergrond. Let op obstakels op de werkplek, struikelgevaar. Let er voortdurend op dat u stevig staat. - Nooit boven schouderhoogte scheiden (17). - Nooit op ladders staande scheiden (17). - Nooit met een scheidingsslijpmachine op een steiger werken. - Nooit te ver naar voren gebogen werken. Bij het wegzetten res-pectievelijk oppakken van de scheidingsslijpmachine steeds de knieën buigen. Nooit bukken. - Scheidingsslijpmachine zo sturen dat er zich geen lichaamsdeel in het verlengde draaigebied van de scheidingsschijf bevindt (18).

- Scheidingsschijven mogen uitsluitend voor het snijden van de geplande materialen worden gebruikt. - Scheidingsslijpmachine niet voor het afzagen en wegscheppen bij het verwijderen van materiaalresten en andere voorwerpen gebruiken. LET OP. Gevaar van letsel. De plaats waar gesneden wordt vóór het scheiden van er niet thuishorende voorwerpen zoals stenen, spijkers en dergelijke vrij maken. Voorwerpen die er niet thuis-horen kunnen weggeslingerd worden en letsel veroorza-ken. - Bij het inkorten van werkstukken een veilige onderlaag gebruiken en, indien nodig, tegen verschuiven beveiligen. Het werkstuk mag niet met de voet of door een andere persoon vastgehouden worden. - Ronde werkstukken moeten absoluut tegen verdraaien in de snede beveiligd worden. - Met de hand bestuurde scheidingsslijpmachines alleen indien nodig met scheidingsinrichting in buitenpositie gebruiken.

8Bij de omgang met kunstharsgebonden doorslijpschij-ven dient altijd het volgende in acht te worden genomenLET OP. - Kunstharsgebonden doorslijpschijven hebben de eigen-schap vocht op te nemen. Door de opname van het vocht treedt bij een snelle draaiing van de doorslijpschijf on-balans op. De onbalans leidt dan tot het breken van de schijf. - Kunstharsgebonden doorslijpschijven mogen niet met wa-ter of een andere vloeistof worden gekoeld. - Kunstharsgebonden doorslijpschijven mogen niet aan hoge luchtvochtigheid of regen worden blootgesteld. Kunstharsgebonden doorslijpschijven mogen slechts tot het einde van de houdbaarheidsperiode worden gebruikt. Deze periode (kwartaal/jaar) is in de bevestigingsring van de door-slijpschijf gedrukt. VOORBEELD: 04 / 2007Deze doorslijpschijf kan bij vakkundig gebruik en vakkundige bewaring tot en met het 4e kwartaal van 2007 worden gebruikt.

Metalen scheidenLET OP. Een voorgeschreven ademhalingstoestel dragen. Het scheiden van materialen waarbij giftige stoffen vrij kunnen komen, mag uitsluitend na aanmelding en onder toezicht van de competente autoriteiten of de persoon die daartoe opdracht heeft ontvangen plaatsvinden. WEES VOORZICHTIG. Metalen worden door het snelle draaien van de scheidingsschijf op het punt van aanraking verhit en gesmolten. Kantel de beschermkap zo ver mogelijk naar be-neden (19), om de vonkenstroom zo ver mogelijk naar voren, dus weg van de gebruiker, te leiden (verhoogd brandgevaar. ). - Scheidingsrichting bepalen, kenmerken en scheidingsschijf met middelmatig toerental tegen het materiaal drukken en pas nadat er een geleidegleuf ingesneden is, met vol gas en versterkte druk verder snijden. - Snede uitsluitend recht en loodrecht aanbrengen, niet kantelen want dan kan de schijf breken.

- Een veilige en gladde snede verkrijgt men het beste door aan de scheidingsslijpmachine te trekken respectievelijk hem heen- en weer te bewegen. De scheidingsschijf niet in het materiaal „schuiven”.

- Massieve ronde staven het beste trapsgewijze scheiden (20). - Dunne buizen kan men eenvoudig door middel van een dalende snede scheiden. - Buizen met een grote diameter als massieve staven behande-len. Om kantelen te vermijden en een betere controle bij het scheiden te verkrijgen, de scheidingsschijf niet te diep in het materiaal laten gaan. Steeds vlak rondom scheiden. - Versleten scheidingsschijven met geringe diameter hebben bij hetzelfde toerental geringere omvangssnelheid en scheiden daarom moeilijker. - Dubbele T-dragers of hoekijzers in stappen scheiden, zie af-beelding 21. - Bandijzer of ijzeren platen scheidt men zoals buizen; plat trek-kend met lang snijvlak. - Onder spanning staand materiaal (ondersteund of ingemetseld materiaal) altijd eerst aan de drukkant wat inkerven en dan van de trekkant af doorsnijden zodat de scheidingsschijf niet ingeklemd wordt.

Beveilig het te zagen materiaal tegen het naar beneden vallen ervan. LET OP: Als er voorspanning wordt vermoed steeds op de terugslag van het materiaal bedacht zijn en van tevoren de eigen mogelijkheid tot achteruitgaan open houden. Bijzonder voorzichtig moet men op schroothopen, plaatsen waar ongevallen plaatsgevonden hebben of bij ongeordende stapels materiaal zijn. Onder spanning staand, afglijdend of barstend materiaal is slecht te berekenen. Beveilig het te 192021zagen materiaal tegen het naar beneden vallen ervan. Zeer opmerkzaam en uitsluitend met onberispelijke apparaten werken. Op de voorschriften ter voorkoming van ongelukken van de competente wettelijke ongevallenverzekering en de privéverzekering letten. Steen, beton, asbest of asfalt scheiden. LET OP. Een voorgeschreven ademhalingstoestel dra-gen.

Bij het snijden van voorgespannen en gewapende betonnen palen moet men de aanwijzingen en normen opvolgen, die door de overheid of de vervaardiger van het constructiedeel worden gegeven. Wapeningsijzer moet in de voorgeschreven volg-orde en rekening houdend met de in aanmerking komende veiligheidsvoorschriften doorgesneden worden. WENK: Specie, steen of beton veroorzaken bij het scheiden zeerveeljnstof. Omdelevensduurvandescheidingsschijfte verlengen (koeling), om een betere visuele controle uit te kunnen oefenen.

9en om een bovenmatige stofontwikkeling te voorkomen, is de natte me-thode beter dan droogscheiden. Daarbij moet de scheidings-schijf aan beide kanten gelijkmatig met water worden besproeid. In het MAKITA programma vindt u voor ieder gebruiksdoel de juiste uitrusting voor natscheidend slijpen (zie ook „SPECIALE TOEBEHOREN”). - De plaats waar gesneden wordt vóór het scheiden van er niet thuishorende voorwerpen zoals stenen, spijkers en dergelijke vrij maken. Attentie: let te allen tijde op electrische kabels. Materiaal wordt door het snelle draaien van de scheidings-schijf op de plaats van aanraking eruit gescheurd en uit de schei-dingsgleuf geslingerd. Kantel de beschermkap zo ver mo-gelijk naar beneden (23), om de loskomende materiaaldeeltjes zo ver mogelijk naar voren, weg van de gebruiker, te leiden. - Het verloop van het scheiden kenmerken en over de gehele lengte met half gas een ca.

5 mm diepe gleuf slijpen die de scheidingsslijpmachine bij het erna uit te voeren scheiden nauwkeurig geleidt. WENK:Bij lange rechte sneden verdient het gebruik van de geleidewagen (24, zie ook „SPECIALE TOEBEHOREN”) aanbeveling. Hij maakt een eenvoudige en rechte geleiding van de scheidingsslijpmachine zonder veel kracht uit te oefenen mogelijk. - Het scheiden wordt met gelijkmatige heen- en weerbewegingen uitgevoerd. - Bij het inpassen van stenen platen is het aanbrengen van een platte groef voldoende (vermijding van onnodig stof) om dan op een platte ondergrond het overhangende gedeelte schoon af te slaan (25). LET OP. Bij inkorten, doorbreken, uitsparingen enzovoort beslist de snij-richting en de volgorde van de uit te voeren sneden vastleggen om het inklemmen van de scheidingsschijf door het eruit gehaalde deel te verhinderen of letsel door naar beneden vallende delen te vermijden.

Transport en opslag- Bij het transport en bij het innemen van een andere plaats tijdens het werk moet de scheidingsslijpmachine uitge-schakeld worden (26).

- De scheidingsslijpmachine nooit met lopende motor respectievelijk lopende scheidingsschijf dragen en trans-porteren. - De scheidingsslijpmachine uitsluitend aan het beugelhandvat dragen. De scheidingsschijf wijst naar achteren (26). Niet met de uitlaat in aanraking komen (gevaar van verbranden). - Bij transport over een grotere afstand een kruiwagen of een wagen gebruiken. - Bij transport in een auto moet erop gelet worden dat de schei-dingsslijpmachine veilig ligt zodat er geen brandstof naar buiten kan komen. De scheidingsschijf bij transport in de auto steeds eraf halen. - De scheidingsslijpmachine veilig in een droog vertrek opslaan. Hij mag niet buiten bewaard worden. De scheidingsschijf steeds eraf halen. Scheidingsslijpers niet voor kinderen toegankelijk maken.

- Vóór een langere opslag en vóór het verzenden van de scheidingsslijpmachine absoluut de aanwijzingen van het hoofdstuk „Periodiek onderhoud” behartigen. In ieder geval de brandstoftank ledigen en de carburateur leegdraaien. - Bij het opslaan van scheidingsschijven bijzonder zorgvuldig te werk gaan: • Reinigen en goed drogen. LET OP. Kunstharsgebonden door-slijpschijven NIET met water of andere vloeistoffen reinigen. • Steeds plat liggend bewaren. • Vocht, vorst, directe zonnestraling, hoge temperaturen resp. temperatuurschommelingen moeten worden vermeden, daar anders breuk en splintergevaar ontstaat. • Alvorens kunstharsgebonden doorslijpschijven opnieuw in gebruik te nemen, moet de houdbaarheidsperiode worden gecontroleerd (stempel op de bevestigingsring - kwartaal/jaar). Bij overschrijding van de houdbaarheidsperiode mag de doorslijpschijf NIET worden gebruikt.

- Nieuwe of opgeslagen scheidingsschijven vóór gebruik steeds op beschadigingen controleren en voor het eerste slijpproces ten minste 60 seconden op het opgegeven maxi-mumtoerental testen, daarbij mag zich geen lichaamsdeel of persoon binnen het verlengde zwenkbereik van de scheidings-schijf bevinden. 23262524.

10Onderhoud- Bij alle onderhoudswerkzaamheden moet de scheidings-slijpmachine uitgezet (27), en de bougiedop losgetrokken worden. - De betrouwbare toestand van de scheidingsslijpmachine moet telkens vóór begin van het werk gecontroleerd worden. Vooral opletten dat de scheidingsschijf volgens de voorschriften gemonteerd is. Overtuig u ervan, dat de scheidingsslijpschijf onbeschadigd is en geschikt voor het betreffende gebruiks-doel. - De scheidingsslijpmachine moet met zo weinig mogelijk lawaai en uitlaatgassen gebruikt worden. Let goed op een correcte afstelling van de carburateur. - Scheidingsslijpmachine regelmatig schoon houden. - Tanksluiting regelmatig op dichtheid controleren. Neem de veiligheidsvoorschriften van de Arbeidsinspektie enverzekeringsmattschappijen in acht. In geen geval aan de scheidingsslijpmachine constructieve veranderingen uitvoeren.

U brengt daarmee uw veiligheid in gevaar. Onderhouds- en montagewerkzaamheden mogen alleen uit-gevoerd worden voorzover deze in deze gebruiksaanwijzing beschreven zijn. Alle overige werkzaamheden moeten door de MAKITA service uitgevoerd worden. Uitsluitend originele MAKITA onderdelen en toebehoren ge-bruiken. Bij gebruik van niet-originele MAKITA onderdelen, toebehoren en scheidingsschijven moet er op een grotere waarschijnlijk-heid van ongelukken worden gerekend. Bij ongelukken of beschadigingen met niet-originele MAKITA scheidingsschijven of toebehoren vervalt iedere aansprakelijkheid. Eerste Hulp (E. H. B. O. ) Voor eventuele ongevallen dient altijd een verbanddoos op de werkplek aanwezig te zijn. Vul gebruikt materiaal direct weer aan.

Door vibraties aan vingers, handen of polsen kunnen de volgende symptomen optreden: inslapen van lichaamsdelen, prikkelen, pijn steken, verandering van de huidkleur of van de huid. Bij het waarnemen van zulke symptomen moet u een dokter opzoeken. Verwijdering en milieubeschermingDenk aan ons milieu. Verwijder versleten of defecte doorslijpschijven overeenkomstig de plaatselijke afvalregels. Om misbruik te voorkomen, dienen de niet meer bruikbare doorslijpschijven te worden vernield, voor ze worden verwijderd. Als het apparaat ooit uitgediend heeft, dient u voor een milieu-vriendelijke verwijdering/recycling te zorgen. Informeer u indien nodig bij de plaatselijke gemeentelijke instanties. 272829SERVICE.

13Spanschijf (8) op de as schuiven, schroef (9) erindraaien en met de hand vastschroeven.Draai de scheidingsschijf langzaam, tot in de afdekking van het snijverlengstuk (10) de vastzetopening van de V-riemsnaarschijf te zien is.De haakse schroevedraaier (2) geheel erinduwen. De as is nu geblokkeerd.De schroef met combisleutel (1) vast aandraaien.AANWIJZING: De schroef vast aandraaien (30 ± 2 Nm), daar anders bij het zagen de scheidingsschijf kan verdraaien.Scheidingsschijf monterenScheidingsschijf op beschadiging controleren, zie VEILIGHEIDSTIPS bladzijde 6.Schroef (9) eruitdraaien en spanschijf (8) wegnemen.Scheidingsschijf (5) op as (7) schuiven.Opmerking: Het binnengat van de scheidingsschijf moet exact op de as passen. Een groter binnengat moet met een adapter-ring (*) worden aangepast.Let op de draairichting van de scheidingsschijf, als deze op de schijf gemarkeerd is.

INBEDRIJFNAMELET OP: Bij alle werkzaamheden aan de scheidingsslijper onvoor-waardelijk de motor uitschakelen, de bougiestekker eraf trekken en beschermende handschoenen dragen! LET OP: De scheidingsslijper mag eerst na complete montage en controle worden gestart.ShemaGebruik voor de navolgende taken het meegeleverde monta-gegereedschap:1. Combisleutel SW 13/192. Haakse schroevedraaier3. Schroevedraaier voor carburateurinstelling4. Adapterring (niet algemeen in de levering inbegrepen)De scheidingsslijper op een stabiele ondergrond plaatsen en de volgende stappen voor het monteren van de scheidings-schijf uitvoeren:Alleen voor de modellen DPC8111 en 8112Geen luchtlter gemonteerd!Geolied schuimlter (voorlter) voor de in-gebruikname aanbrengen, zoals getoond op de afbeelding hiernaast! Daarvoor het lter-deksel afnemen (zie hoofdstuk „Luchtlter reinigen/vervangen“).

14ATTENTIE: Om de V-snaar te spannen en deze spanning te controleren, moeten beide bevestigingsmoeren (11) losgedraaid worden. Om de spanning te vergroten, spanschroef (12) met de mee-geleverde combisleutel naar rechts draaien (met de wijzers van de klok mee). De V-snaar is correct ingesteld, wanneer moer (13) in het mid-den van markering (14) staat. LET OP:Na het spannen / controleren moeten de beves-tigingsmoeren (11) in elk geval vast aangedraaid worden (30 ± 2 Nm). V-snaariem spannen / V-snaariemspanning controlerenLET OP:Nauwkeurig spannen van de V-snaariem is, om de maxi-mum snijprestatie bij optimaal verbruik van brandstof te verkrijgen, absoluut noodzakelijk. Een verkeerde V-snaariemspanning heeft te snelle slijtage van V-snaariem en V-snaariemschijven of beschadigingen van het koppe-lingslager tot gevolg.

Bij een nieuw apparaat en na vervanging van de V-riem moet ne het eerste bedrijfsuur de V-riem worden opgespannen. BrandstoffenLET OP:De machine wordt met mineraalolieproducten (benzine en olie) bedreven. Bij de omgang met benzine is verhoogde waakzaamheid geboden. Roken en open vuur zijn ontoelaatbaar (ontplofngs-gevaar). BrandstofmengselDe motor van de scheidingsslijpmachine is een eersteklas tweetaktmotor die werkt op een mengsel van benzine en tweetaktolie. De motor is ontworpen voor gebruik van normale loodvrije benzine met een minimaal octaangetal van 91 ROZ. Is deze brandstof niet beschikbaar, dan kunnen ook brandstoffen met een hoger octaangetal gebruikt worden. Hierdoor ontstaat geen schade aan de motor. Gebruik voor een optimale motorwerking en ter be- scherming van gezondheid en leefmilieu alleen loodvrije brandstof.

Voor de smering van de motor wordt tweetaktmotorolie (kwali-teitsklasse JASO FC of ISO EGD) gebruikt; deze wordt bij de benzine gemengd. De motor is ontworpen voor MAKITA HP 100 eersteklas tweetaktolie met een milieuvriendelijke mengverhou-ding van 100:1.

Hierdoor wordt een lange levensduur en een betrouwbare, rookarme werking van de motor gewaarborgd. 1000 cm3 (1 liter) 10 cm3 20 cm3 5000 cm3 (5 liter) 50 cm3 100 cm310000 cm3 (10 liter) 100 cm3 200 cm3 Brandstof50:1100:1+Het verkrijgen van de juiste mengverhouding:100:1 Bij gebruik van MAKITA HP 100 eersteklas tweetaktolie, d. w. z. 100 delen brandstof mengen met 1 deel olie. 50:1 Bij gebruik van MAKITA kwaliteitstweetakt olie, d. w. z. 50 delen brandstof mengen met 1 deel olie. HP 100.

Koop niet meer brandstof in dan in enkele maanden wordt verbruikt. Minerale olieprodukten, ook oliën, ontvetten de huid. Bij her-haaldelijk en langdurig contact droogt de huid uit. Diverse huidziekten kunnen hiervan het gevolg zijn. Bovendien zijn allergische reacties bekend.

Contact van de ogen met olie veroorzaakt irritaties. Bij oogcontact direct het betreffende oog met schoon water uitspoelen. Bij aanhoudende irritatie direct een arts bezoeken. MAKITA HP 100 eersteklas tweetaktolie is in volgende ver-pakkingen leverbaar: 0,5 l Bestelnummer 980 008 609MAKITA HP 100 eersteklas tweetaktolie (50:1) is al naargelang het verbruik in volgende verpakkingen leverbaar: 100 ml Bestelnummer 980 008 606 1 l Bestelnummer 980 008 607 ADVIES: Voor het verkrijgen van het juiste benzine/olie mengsel wordt de olie voorgemengd met de helft van de totaal benodigde hoeveelheid benzine, waarna de rest van de brandstof wordt toegevoegd. Vóór het bijvullen van het brandstofmengsel in het apparaat het klaargemaakte mengsel goed doorschudden.  De afsluitdop van de brandstoftank voorzichtig openen, daar zich een druk kan hebben opgebouwd.

16Motor startenHet model is uitgerust met een halfautomatische decompres-sieklep (1) om het starten te vergemakkelijken. Door de de-compressieklep in te drukken, wordt de compressie afgezwakt, zodat de motor al met een kleinere krachtinspanning met de startkabel tot het starttoerental kan worden versneld. Door de hoge drukstijging in de verbrandingskamer, ten ge-volge van de eerste ontstekingen, wordt de decompressieklep automatisch gesloten (de knop springt weer uit).indiennoodzakelijkLET OP:Let beslist op de VEILIGHEIDSTIPS op bladzijde 4 en 5. De scheidingsslijper mag eerst na complete montage en controle worden gestart!Op minstens 3 m afstand van de plek waar getankt wordt.Veilig gaan staan en de scheidingsslijpmachine zó op de vloer zetten dat de scheidingsinrichting vrij staat.3 metersBreng de beschermkap (3) in de, voor het uit te voeren werk optimale positie (zie afbeelding).

De beschermkap (3) kan door middel van de handgreep (2) bin-nen de aanslagen in beide pijlrichtingen worden gekanteld.Let op!Controleer in elk geval of de rechte buitenkant van de aan-slagplaat (4) en de rand van de beschermkap parallel zijn (zie pijl). Is dit niet het geval, dan dient u een vakman te raadplegen.KoudstartCombischakelaar (6) naar boven drukken (choke-stand).De handgreep omvatten (de veiligheidssper- knop (8) wordt met de handpalm bediend).Gashendel (9) doordrukken en zo houden.Rustknop (7) indrukken en gashendel (9) loslaten (de gashendel wordt door de rustknop in de halfgasstand vastgezet).OPMERKING: Is de scheidingsslijpmachine op een geleide-wagen gemonteerd, dan moet de regelhendel ongeveer in de derde of vierde vastzetpositie worden gezet.Decompressieklep (5) indrukken.

18Carburateur afstellenADVIES: De scheidingsslijpmachines zijn met een het toerental begrenzende elektronische ontsteking uitgerust. Bovendien bezit de carburateur een stationaire sproeier als hoofd-sproeier die niet ingesteld kan worden.Het toerental bij onbelast lopen is door de fabriek op ± 2.500 1/min ingesteld, maar het inlopen van een nieuwe machine kan iets bijregelen van het stationaire toerental nodig maken.Voor een juiste instelling van het toerental bij onbelast lopen moeten de volgende stappen genomen worden:Motor starten en warm laten lopen (3-5 minuten)Stel de carburateur in met behulp van de in de leveringsomvang inbegrepen schroevendraaier (1, best.-nr. 944 340 001).

Deze bezit een aangegoten neus, die als instelhulp dient.Stationair toerental bijregelenAls de dunne slijpschijf bij lopende motor meedraait moet de aanslagschroef (2) van de smoorklep naar buiten gedraaid worden, tot de dunne slijpschijf niet meer meedraait. Als de motor bij onbelast lopen stil blijft staan, moet de schroef weer een beetje naar binnen gedraaid worden.Motor uitschakelen

19ONDERHOUDSWERKZAAMHEDENLET OP: Bij alle werkzaamheden aan de scheidingsslijpmachine on-voorwaardelijk de motor uitschakelen, de scheidingsschijf eraf nemen, de bougiestekker eruit trekken en veiligheids-handschoenen dragen!LET OP: De scheidingsslijper mag eerst na complete montage en controle worden gestart!OPMERKING:Omdat talrijke onderdelen die in deze gebruiksaanwijzi-ging niet behandeld worden gedeeltelijk belangrijke veiligheids-inrichtingen en zoals ieder ander onderdeel ook aan een bepaalde mate van slijtage onderhevig zijn, moet voor uw eigen veiligheid een regelmatige controle en onderhoud door een MAKITA-vakkundige werkplaats uitge-voerd worden.ATTENTIE:Wanneer het tijdens het scheidingsproces tot een breuk van de schijf komt, moet de machine vóór een hernieuwde inbedrijfstelling door een MAKITA servicedienst nagekeken worden.SERVICESchoeven (8) losdraaien en de krukaskast (9) wegnemen.Oude V-snaariem (10) en evtl.

snaarresten verwijde ren.OPMERKING: De afbeelding toont de V-snaar van de model-len DPC6410 - 7311.Nieuwe V-snaariem aanbrengen.ATTENTIE: Montage van krukhuisdeksel (9), zijboog (6) en deksel (4) geschiedt in omgekeerde volgorde.Voor het spannen van de V-snaariem, zie hoofdstuk “V-snaariem spannen / spanning controleren.”V-snaariem vervangenMoeren (3) losdraaien.Spanschroef (1) linksom (tegen de wijzers van de klok in) zo ver losdraaien dat het schroefeinde (2) in de gleuf zichtbaar is. De schroef (detail X, alleen bij DPC8112) losdraaien en uit-schroeven.Moeren (3) eraf draaien en deksel (4) eraf nemen.Schroeven (5) en (7) eruit draaien en zijboog (6) afnemen.ATTENTIE:Schroef (5) is langer dan schroeven (7). Bij het weer monteren op de juiste in-zetpositie letten!

20Beschermkap reinigenIn de veiligheidskap worden na enige tijd materiaalafzet-tingen gevormd (vooral bij natscheiden), die onder om-standigheden het vrije draaien van de scheidingsschijf hinderen.De scheidingsslijpschijf en drukschijf afmonteren en met een houten richel of iets dergelijks materiaalafzetsels aan de bin-nenkant van de deksel verwijderen.De as en alle gedemonteerde onderdelen reinigen.ATTENTIE: Voor de montage van de scheidingsslijpschijf zie hoofdstuk “Monteren van de scheidingsslijpschijf.”Luchtlter reinigen / vervangenDekselvergrendeling (11) in de stand “ontgrendeld ” draaienenvoorzichtigdelterdeksel(12) afnemen.Tussenhetlterdeksel(12) en de afdekkap (14) bevinden zich twee dichtingsringen (15).Schoeven (13) losdraaien en de afdekkap (14) wegnemen.Sluitring (15) met een kwastje schoonmaken en op beschadi-gingen controleren.Devoorlter(schuimstof,17)uithetlterdekselnemen.Deluchtlterinzet(papierpatroon,18) uit de afdekkap trekken.Binnenlter(16)uitdeaanzuiglterverwijderen.Attentie:Bescherm de carburateur tegen invallend vuil!Zet de combischakelaar op de stand “Choke” of dek de carbu-rateur met een zuivere lap af.

21Voorlter(schuimmetluchtlterolie)Alleen voor de modellen DPC8111 en 8112Reinigen of vervangen (bij het doorslijpen met grote stofont-wikkeling):• dagelijks of ten laatste na• 4 bedrijfsuren of• 8 tankvullingen of• het verbruik van 8 liter brandstofmengsel. Reinigen of vervangen (bij natslijpen of het doorslijpen van staal):• wekelijks of ten laatste na• 25 bedrijfsuren of• 50 tankvullingen of• het verbruik van 55 liter brandstofmengsel. Reinigen: grof vuil onder stromend water afspoelen. 1 dop MAKITA-lterreiniger (bestelnr.  980 008 627) in de schuimstofvanhetvoorlter(1, bestelnr. 326 173 090) kneden en goed laten schuimen. Hetvoorltergoeduitspoelenonderstromendwater. Voorltergoed drogen. Om het maximale ltervermogen te garanderen,moet het voorlter met luchtlterolie worden ge-bruikt. Hetvoorltermeteendop(ca.
