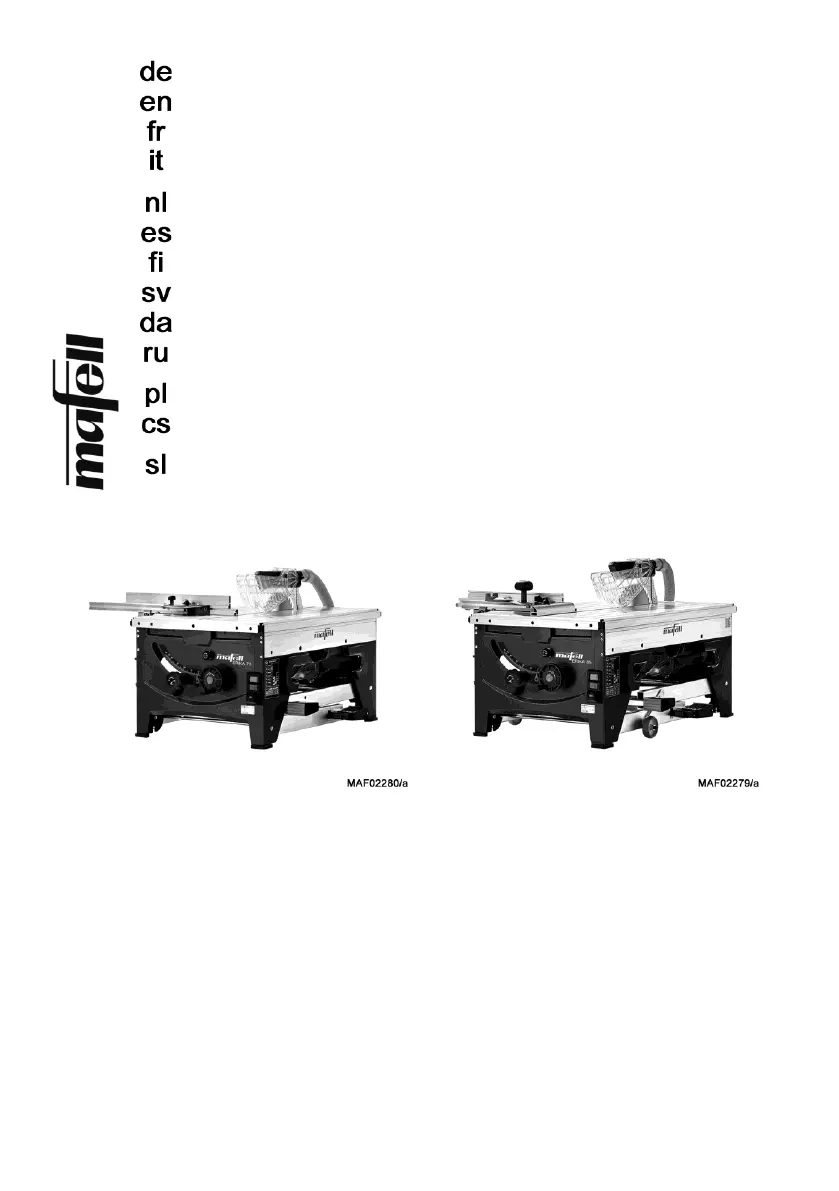

Mafell Erika 85 Handleiding

-93- Nederlands Inhoudsopgave 1 Verklaring van de symbolen. 95 2 Gegevens met betrekking tot het product. 95 2. 1 Gegevens met betrekking tot de fabrikant. 95 2. 2 Karakterisering van de machine. 95 2. 3 Technische gegevens. 96 2. 4 Emissies. 97 2. 5 Leveromvang. 97 2. 6 Veiligheidsvoorzieningen. 98 2. 7 Reglementair gebruik. 98 2. 8 Restrisico´s. 98 3 Veiligheidsinstructies. 98 3. 1 Veiligheidsinstructies voor veiligheidsafdekkingen. 98 3. 2 Veiligheidsinstructies voor zaagprocessen. 99 3. 3 Terugslag – oorzaken en overeenkomstige veiligheidsinstructies. 100 3. 4 Veiligheidsinstructies voor de bediening van tafelcirkelzagen. 101 3. 5 Instructies voor het gebruik van persoonlijke veiligheidsuitrustingen. 102 3. 6 Instructies voor onderhoud en reparatie. 102 4 Voorbereiden / Instellen. 102 4. 1 Plaatsing / Transport. 102 4. 2 Netaansluiting. 103 4. 3 Bovenste beschermkap. 103 4.

-95- 1 Verklaring van de symbolen Dit symbool staat op alle plekken, waar u instructies met betrekking tot uw veiligheid vindt. Bij veronachtzaming kunnen zware verwondingen het gevolg zijn. Dit symbool kenmerkt een mogelijkerwijze schadelijke situatie. Wordt deze niet vermeden, kunnen het product of voorwerpen en de omgeving worden beschadigd. Dit symbool kenmerkt gebruikerstips en andere nuttige informaties. 2 Gegevens met betrekking tot het product Erika 70: Art.nr. 972001, 972020, 972021 Erika 85: Art.nr.

971901, 971920, 971921 2.1 Gegevens met betrekking tot de fabrikant MAFELL AG, Beffendorfer Straße 4, D-78727 Oberndorf / Neckar, telefoon +49 (0)7423/812-0, fax +49 (0)7423/812-218 2.2 Karakterisering van de machine Beschermsoort II CE-teken ter documentatie van de overeenstemming met de principiële veiligheids- en gezondheidseisen volgens aanhangsel I van de machinerichtlijn Alleen voor EU landen Gooi elektrowerktuigen niet in het huishoudelijk afval ! Volgens de Europese richtlijn 2002/96/EG over oude elektro- en elektronische toestellen en de omzetting in nationaal recht moeten versleten elektrowerktuigen gescheiden worden verzameld en aan een milieuvriendelijk recycling worden toegevoerd. Lees voor de vermindering van een verwondingsrisico de gebruiksaanwijzing. Gebruik gehoor- en oogbescherming De benaming van de machine gebeurt met de bordjes aan de voor- en achterkant volgens afb.

-96- 2.3 Technische gegevens Erika 70: Universele motor radio- en televisieontstoord 230 V~, 50 Hz Opgenomen vermogen (normale belasting) 2250 W Stroom bij normale belasting 11,1 A - EU; 9,5 A – CH Toerental zaagblad in de vrijloop 2050 - 4300 min-1 Toerental zaagblad bij normale last 2050 - 4300 min-1 Snijdiepte 0°/30°/45° 72/62/50 mm Zaagaggregaat zwenkbaar -3° - 48° Doorsnede zaagblad max/min 225/210 mm Grootste dikte van het stamblad 1,8 mm Snijbreedte van het zaagblad 2,5 mm Opnameboring zaagblad 30 mm Diameter afzuigaansluiting 58 mm Gewicht 37,2 kg Afmetingen: Afmeting van het tafelblad Hoogte van het tafelblad Poten ingeklapt Poten uitgeklapt 818 x 525 mm 413 mm 891 mm Erika 85: Universele motor radio- en televisieontstoord 230 V~, 50 Hz Opgenomen vermogen (normale belasting) 2500 W Stroom bij normale belasting 12,6 A - EU; 9,5 A - CH Toerental zaagblad in de vrijloop 2050 - 4300 min-1 Toerental zaagblad bij normale last 2050 - 4300 min-1 Snijdiepte 0°/30°/45° 85/74/60 mm Zaagaggregaat zwenkbaar -3° - 48° Doorsnede zaagblad max/min 250/240 mm Grootste dikte van het stamblad 1,8 mm Snijbreedte van het zaagblad 2,8 mm Opnameboring zaagblad 30 mm Diameter afzuigaansluiting 58 mm Gewicht 40,0 kg Afmetingen: Afmeting van het tafelblad 915 x 525 mm Hoogte van het tafelblad Poten ingeklapt 413 mm Poten uitgeklapt 891 mm

-97- 2.4 Emissies De vermelde waarden zijn emissieniveau´s. Alhoewel er een samenhang tussen emissie- en imissienivau´s bestaat, kan hieruit niet betrouwbaar worden afgeleid, of extra veiligheidsmaatregelen noodzakelijk zijn. De factoren die het actueel, op de werkplaats voorhanden immissieniveau beïnvloeden, omvatten de duur van de expositie, het ruimtekarakteristiek, andere geluidsbronnen enz., zoals bv het aantal machines en andere bewerkingen in de buurt. Bovendien kan het betrouwbaar immissiepeil van land tot land verschillend zijn. Desondanks is deze informatie hulpzaam, de gebruiker van de machine een betere beoordeling van de bedreiging en de risico's mogelijk te maken.

-98- 1 gebruiksaanwijzing 1 folder "Veiligheidsinstructies" 2. 6 Veiligheidsvoorzieningen Gevaar Deze voorzieningen zijn voor het veilig bedrijf van de machine noodzakelijk en mogen niet worden verwijderd of ongeldig worden gemaakt. De machine is van de volgende veiligheidsvoorzieningen voorzien: - Bovenste beschermkap - Onderste beschermkap - spouwmes - zaagblad (conform EN 847-1) - navenante zaagbgladflens - uitlooptijd beneden de 10 s - aanslagsysteem voor een veilige werkstukgeleiding - afzuigaansluiting - elektrische veiligheid conform EN 62841-1 2. 7 Reglementair gebruik De ondergebouwde trekzaag Erika is als tafelcirkelzaag en trekkapzaag uitsluitend geschikt voor het langs- en dwarszagen van massief hout. Plaatmateriaal als spaanderplaat, meubelplaat en MDF platen alsmede aluminium profielen en harde kunststofsoorten mogen eveneens worden verwerkt.

Gebruik de toegestane zaagbalden conform EN 847-1. Een ander gebruik dan boven beschreven, is niet toegestaan. Voor een schade die uit een zulk ander gebruik voortvloeit, is de fabrikant niet aansprakelijk. Om de machine reglementair te gebruiken, volgt u de door Mafell voorgeschreven bedrijfs-, onderhouds- en reparatievoorwaarden op. 2. 8 Restrisico´s Gevaar Bij reglementair gebruik en ondanks het opvolgen van de veiligheidsinstructies blijven restrisico´s bestaan die in verband met de aanwending staan. - Aanraken van het lopend zaagblad in het snijbereik. - Snijden aan de scherpe zaagbladtanden bij vervangen van het zaagblad. - Terugslag van het werkstuk of van werkstukdelen. - Wegslingeren van afzonderlijke tanden van het zaagblad. - Aanraken van spanningsvoerende delen bij geopende elektrische inbouwruimtes en niet van het net gescheiden machine.

3 Veiligheidsinstructies Gevaar Houdt alstublieft steeds rekening met de volgende veiligheidsbepalingen en met de in het desbetreffende gebruikersland geldige veiligheidsinstructies. 3. 1 Veiligheidsinstructies voor veiligheidsafdekkingen - Laat veiligheidsafdekkingen gemonteerd. Veiligheidsafdekkingen moeten in functionele toestand en correct gemonteerd zijn. Losse, beschadigde of niet correct werkende veiligheidsafdekkinen moeten gerepareerd of vervangen worden. - Gebruik voor grove sneden altijd de zaagbladafdekking en de spie. Voor grove sneden waarbij het zaagblad volledig door de werkstukdikte gaat, beperken de.

-99- veiligheidsafdekking en andere veiligheidsvoorzieningen het risico op letsels. - Zorg ervoor dat na het beëindigen van werkprocessen (bv. felzen, uitboren of splitsen in omkeerprocessen) waarbij de veiligheidsafdekking en/of de spie verwijderd moeten worden, het veiligheidssysteem onmiddellijk opnieuw gemonteerd wordt. De veiligheidsafdekking en de spie beperken het risico op letsels. - Vergewis u er voor het inschakelen van het elektrisch gereedschap van dat het zaagblad niet in contact komt met de veiligheidsafdekking, het spouwmes of het werkstuk. Onverwachte aanrakingen van die componenten met het zaagblad kan leiden tot gevaarlijke situaties. - Justeer het spouwmes conform de beschrijving in de handleiding. Verkeerde afstanden, posities en uitrichtingen kunnen ertoe leiden dat het spouwmes een terugslag niet efficiënt tegenhoudt.

- Opdat het spouwmes kan werken, moet het inwerken op het werkstuk. Bij te korte sneden kan het souwmes een terugslag niet voorkomen. Bij sneden in werkstukken die te kort zijn om het spouwmes te laten grijpen, heeft het spouwmes geen functie. In die omstandigheden kan het souwmes een terugslag niet voorkomen. - Gebruik het voor het spouwmes passende zaagblad. Opdat het spouwmes correct zou werken, moet de zaagbladdiameter passen bij het overeenkomstige spouwmes, moet het stamblad van het zaagblad dunner zijn dan het spouwmes en moet de tandbreedte groter zijn dan de dikte van het spouwmes. 3. 2 Veiligheidsinstructies voor zaagprocessen - GEVAAR: Blijf met vingers en handen uit de buurt van het zaagblad of het zaagbereik. Een moment van onoplettendheid of wegschuiven zou uw handen naar het zaagblad kunnen brengen en zo ernstige letsels kunnen veroorzaken.

- Voer het werkstuk enkel tegen de draairichting van het zaagblad in. Invoeren van het werkstuk in dezelfde richting als het zaagblad boven de tafel kan ertoe leiden dat het werkstuk en uw handen in het zaagblad worden getrokken.

- Gebruik bij langssneden nooit de verstekaanslag om het werkstuk in te voeren en gebruik bij dwarssneden met de verstekaanslag nooit de parallelle aanslag voor de instelling van de lengte. Tegelijkertijd geleiden van het werkstuk met de parallelle aanslag en de verstekaanslag verhoogt het risico dat het zaagblad komt vastzitten en een terugslag ontstaat. - Oefen bij langssneden de aanvoerkracht op het werkstuk altijd tussen de aanslagrail en het zaagblad uit. Gebruik een schuifstok als de afstand tussen aanslagrail en zaagblad minder dan 150 mm en een schuifblok als de afstand minder dan 50 mm is. Zulke hulpmiddelen zorgen ervoor dat uw handen op een veilige afstand van het zaagblad blijven. - Gebruik enkel de meegeleverde schuifstok van de fabrikant of een stok die volgens de instructies werd gemaakt. De schuifstok garandeert voldoende afstand tussen uw handen en het zaagblad.

- Gebruik nooit een beschadigde of aangesneden schuifstok. Een beschadigde schuifstok kan breken en ertoe leiden dat uw handen in contact komen met het zaagblad. - Werk nooit ‘bloothandig’. Gebruik altijd de parallelle aanslag of de verstekaanslag om het werkstuk aan te leggen en te geleiden. ‘Bloothandig’ betekent dat het werkstuk in de plaats van met de parallelle aanslag of de verstekaanslag met de handen ondersteund of geleid wordt. Bloothandig zagen leidt tot een verkeerde uitrichting, vastklemmen en terugslag. - Grijp nooit rond of boven een draaiend zaagblad. Het grijpen naar een werkstuk kan leiden tot onbedoeld contact met het draaiende zaagblad. - Ondersteun lange en/of brede werkstukken achter en/of naast de zaagtafel zodat ze horizontaal blijven. Lange en/of brede werkstukken hebben de neiging om aan de rand van de zaagtafel te kantelen. Dat leidt tot.

-100- controleverlies, vastklemmen van het zaagblad en terugslag. - Voer het werkstuk gelijkmatig in. Buig of draai het werkstuk niet. Als het zaagblad vastzit, moet het elektrisch gereedschap onmiddellijk uitgeschakeld, moet de netstekker uitgetrokken en de oorzaak verholpen worden. Het vastklemmen van het zaagblad door het werkstuk kan terugslag of blokkering van de motor veroorzaken. - Neem afgezaagd materiaal niet weg terwijl de zaag draait. Afgezaagd materiaal kan tussen het zaagblad en de aanslagrail of in de veiligheidsafdekking terechtkomen en bij het wegnemen uw vingers in het zaagblad trekken. Schakel de zaag uit en wacht tot het zaagblad tot stilstand is gekomen vooraleer u het materiaal wegneemt. - Gebruik voor langssneden aan werkstukken dunner dan 2 mm een extra parallelle aanslag die contact houdt met het tafeloppervlak.

Dunne werkstukken kunnen onder de parallelle aanslag vastzitten en terugslag veroorzaken. 3. 3 Terugslag – oorzaken en overeenkomstige veiligheidsinstructies Een terugslag is de plotse reactie van het werkstuk ten gevolge van een haperend, vastzittend zaagblad of een ten opzichte van het zaagblad schuin uitgevoerde snede in het werkstuk of als een deel van het werkstuk tussen het zaagblad en de parallelle aanslag of een ander vast object vastgeklemd wordt. In de meeste gevallen wordt het werkstuk bij een terugslag door het achterste gedeelte van het zaagblad gegrepen, van de zaagtafel opgetild en in de richting van de bediener geslingerd. Een terugslag ontstaat door een verkeerd gebruik van de tafelcirkelzaag. Dat kan vermeden worden door middel van gepaste voorzorgsmaatregelen, zoals hierna beschreven. - Ga nooit in een directe lijn met het zaagblad staan.

Ga nooit aan de kant van het zaagblad staan waar zich ook de aanslagrail bevindt. Bij terugslag kan het werkstuk met hoge snelheid naar personen geslingerd worden die voor en in één lijn met het zaagblad staan.

- Grijp nooit boven of achter het zaagblad om aan het werkstuk te trekken of het te ondersteunen. Er kan ongewenst contact optreden met het zaagblad of een terugslag kan ertoe leiden dat uw vingers in het zaagblad getrokken worden. - Houd en duw het werkstuk dat afgezaagd wordt nooit tegen het draaiende zaagblad. Duwen van het werkstuk dat afgezaagd wordt tegen het zaagblad leidt tot vastklemmen en terugslag. - Richt de aanslagrail parallel ten opzichte van het zaagblad uit. Een niet-uitgerichte aanslagrail duwt het werkstuk tegen het zaagblad en veroorzaakt terugslag. - Gebruik bij invalsneden (bv. felzen, uitboren of splitsen in omkeermethode) een drukkam om het werkstuk tegen de tafel en de aanslagrail te brengen. Met een drukkam kan u het werkstuk bij terugslag beter controleren. - Wees bijzonder voorzichtig bij het zagen in onoverzichtelijke bereiken van samengestelde werkstukken.

Het in het werkstuk bewegende zaagblad kan in objecten zagen die een terugslag kunnen veroorzaken. - Ondersteun grote platen om het risico van een terugslag door een vastzittend zaagblad te beperken. Grote platen kunnen door het eigen gewicht doorbuigen. Platen moeten overal ondersteund worden waar ze over het tafeloppervlak uitsteken. - Wees bijzonder voorzichtig bij het zagen van werkstukken die verdraaid of vervormd zijn of niet over een rechte rand beschikken, waarmee ze met een verstekaanslag of langs een aanslagrail geleid kunnen worden. Een vervormd of verdraaid werkstuk is niet stabiel en leidt tot een verkeerde uitrichting van de zaagsnede, vastklemmen en terugslag. - Zaag nooit werkstukken die op of achter elkaar gelegd zijn. In dat geval kan het zaagblad een of meerdere delen grijpen en terugslag veroorzaken.

- Als u een zaag die in het werkstuk zit opnieuw wenst te starten, centreert u het zaagblad in de zaagspleet en controleert u of de zaagtanden niet in het werkstuk zijn vastgehaakt. Als het.

-101- zaagblad vastgeklemd is, kan het uit het werkstuk bewegen of een terugslag veroorzaken als de zaag opnieuw gestart wordt. - Houd zaagbladen proper, scherp en voldoende getordeerd. Gebruik nooit vervormde zaagbladen of zaagbladen met gescheurde of gebroken tanden. Scherpe en correct getordeerde zaagbladen minimaliseren het risico op vastklemmen, blokkeren en terugslag. 3. 4 Veiligheidsinstructies voor de bediening van tafelcirkelzagen - Schakel de tafelcirkelzaag uit en scheid ze van het stroomnet vooraleer u het tafelelement wegneemt, het zaagblad vervangen, instellingen aan het spouwmes of de veiligheidsafdekking uitvoert en als de machine zonder toezicht achtergelaten wordt. Voorzorgsmaatregelen dienen ter preventie van ongevallen. - Laat de tafelcirkelzaag nooit zonder toezicht achter.

Schakel het elektrisch gereedschap uit en verlaat het niet vooraleer het volledig tot stilstand is gekomen. Een draaiende zaag die achtergelaten wordt, vormt oncontroleerbaar gevaar. - Kinderen en jongeren mogen deze machine niet bedienen. Daarvan uitgesloten zijn jongeren onder toezicht van een deskundige in het kader van hun opleiding. - Let erop dat geen andere personen, vooral kinderen, in het werkbereik verblijven. - Stel de tafelcirkelzaag op een effen en goed verlichte plaats op waar u stabiel kan staan en uw evenwicht niet verliest. De opstelplaats moet voldoende ruimte bieden om werkstukken van het overeenkomstige formaat goed gehanteerd kunnen worden. Wanorde, slecht verlichte werkbereiken en oneffen, gladden bodems kunnen ongevallen veroorzaken. - Houd rekening met invloeden uit de omgeving.

Een niet-reglementair beveiligde tafelcirkelzaag kan bewegen of omvallen. - Neem instelgereedschap, houtresten. van de tafelcirkelzaag weg vooraleer u deze inschakelt. Afwijking of vastklemming kunnen gevaarlijke zijn. - Maak steeds gebruik van zaagbladen in de juiste grootte en met passende opnameboring (bv ruitvormig of rond). Zaagbladen die niet bij de montagedelen van de zaag passen, lopen niet rond en leiden tot controleverlies. - Gebruik nooit beschadigd of verkeerd montagemateriaal voor het zaagblad zoals flenzen, onderlegelementen, schroeven of moeren. Dat montagemateriaal werd speciaal vor uw zaagblad gemaakt om een veilige werking en een optimale capaciteit te garanderen. - Ga nooit op de tafelcirkelzaag staan en gebruik de tafelcirkelzaag niet als opstaphulp.

Er kunnen ernstige letsels optreden als het elektrische gereedschap omvalt of als u per ongeluk in contact komt met het zaagblad. - Waarborg dat het zaagblad in de juiste draairichting is bevestigd. Gebruik geen slijpschijven of staalborstels met de tafelcirkelzaag. Een ondeskundige montage van het zaagblad of het gebruik van niet-aanbevolen toebehoren kan ernstige letsels veroorzaken. - Gebruik geen zaagbladen van hooggelegeerd snelstaal (HSS-zaagbladen). - Voer aan de machine geen veranderingen uit die de veiligheid kunnen beïnvloeden. - Maakt u buiten enkel gebruik van rubber-geisoleerde verlengsnoeren (bv HO7 RN-F) met een doorsnede van ten minste 1,5 mm² en let u erop dat de kabel niet over scherpe kanten wordt getrokken.

-102- - Zorg ervoor dat de elektrische aansluitkabel steeds zo van de machine weggevoerd en gelegd wordt dat op de bedieningsplaats geen struikelgevaar bestaat. - Het snijden van rondhout is met de standaard aanslagen en toevoerhulpen niet toegestaan. - Controleer het werkstuk op vreemde voorwerpen. Zaag niet in metalen delen, bv. nagels, omdat hierdoor de gevoelige hardmetaallemmets kunnen worden beschadigd. - Begin pas met het snijden van het werkstuk wanneer het zaagblad zijn volledig toerental heeft bereikt. - Het bij het snijden ontstane houtstof belemmert de vereiste zichtbaarheid en is in bepaalde mate schadelijk voor de gezondheid. Als niet buiten of in voldoende verluchte ruimtes wordt gewerkt, moet de machine aan een spaanderafzuiging, bv transportabele stofvanger, worden aangesloten. Hierbij moet de meegeleverde afzuigslang 5 (afb.

5 - pagina 3) als verbinding van de bovenste beschermkap met de afzuigaansluiting 4 worden gebruikt. De luchtsnelheid moet minstens 20 m/s bedragen. 3. 5 Instructies voor het gebruik van persoonlijke veiligheidsuitrustingen - Draag steeds nauw sluitende werkkleding en verwijder ringen, armbanden en horloges. - Het geluidsdrukniveau aan het oor gaat 85 dB (A) te boven. Draagt u vandaar bij het werken een gehoorbeschermer. - Om verwondingen van de ogen te voorkomen, dient u bij het werken met de machine een beveiliging voor de ogen (veiligheidsbril) of een gezichtsbescherming te dragen. 3. 6 Instructies voor onderhoud en reparatie - Vóór begin van alle onderhouds- en reparatiewerkzaamheden moet de aansluitkabel uit het stopcontact worden genomen. - Werkzaamheden aan de elektrische delen van de machine mogen enkel door een vakman worden uitgevoerd.

- Beschadigde kabels of stekers moeten direct worden vervangen. De vervanging mag enkel uitgevoerd worden door Mafell of een geautoriseerde MAFELL-werkplaats om veiligheidsrisico's te vermijden.

- Bij sterk doorzaagde tafelgleuf moet het tafelblad door de MAFELL-klantenservice worden vervangen. - Er mogen enkel originele MAFELL-reseverdelen en toebehoren worden toegepast. Anders bestaat er geen garantieclaim en geen aansprakelijkheid door de fabrikant. 4 Voorbereiden / Instellen 4. 1 Plaatsing / Transport De machine wordt in een transportdoos aangeleverd. Controleer de machine op eventuele transportschade. Beschadigingen aan het verpakkingsmateriaal kunnen een verwijzing naar een ondeskundige transport zijn. Reclameer transportschade onmiddellijk bij uw machinedealer. De volgende onderdelen zijn los ingesloten en moeten vóór de ingebruikname nog gemonteerd c. q.

bij de machine worden gevoegd: - Bovenste beschermkap - Afzuigslang - Aftakking (verbinding van bovenste en onderste afzuigaansluiting) - Universele aanslag - schuifstok - Klemstuk Voor de montage gaat u als volgt te werk: www. mafell. de/erika  Bovenste beschermkap  Draai de vleugelschroef 2 (afb. 2 - pagina 3) tot de aanslag tegen de wijzers van de klok los. Druk op deze vleugelschroef en plaats de beschermkap 1 horizontaal op het spouwmes. Let erop dat het geleidingsgedeelte van de vleugelschroef stevig in de boring aan het spouwmes is.

-103- vastgeklikt, wanneer u de vleugelschroef loslaat. Draai de vleugelmoer 2 weer vast.  Voor een korte opberging van de bovenste beschermkap met gedemonteerd spouwmes (bv. bij invalsneden) is de boring achteraan links op de langszijde van de machine voorzien waarin de beschermkap met en zonder spouwmes kan worden gehangen. Voor het transport kan de bovenste beschermkap ook op de montageplaat 50 (afb. 5 – pagina 3) van de voet achteraan links bevestigd worden.  Afzuigslang en aftakking  Steek eerste de aftakking 4 (afb. 5 - pagina 3) op het afzuigstuk aan het spaankanaal. Het afzuigstuk aan de bovenste beschermkap verbindt u met de afzuigslang 5. Deze steekt u op het overeenkomstige aansluitstuk aan de aftakking.  Universele aanslag  De montage van de universele aanslag is in paragraaf 5. 10 beschreven.  Schuifstok / schuifhandgreep  De meegeleverde schuifstok 6 (afb.

5 - pagina 3) kan u op de linker langszijde van de machine in de daartoe voorziene houder 42 (afb. 5 - pagina 3) en op de zijdlelingse transportgreep 7 opgeborgen worden.  Om de schuifhandgreep (extra toebehoren) te kunnen opbergen, zijn de boringen rechts vooraan of links achteraan op de langszijde van de machine voorzien, waarin de schuifhandgreep kan worden opgehangen. Aan de schuifhandgreep kan een door u eventueel benodigd schuifhout worden bevestigd. Hiervoor wordt de handgreep op het schuifhout geplaatst en de twee punten in het hout gedrukt. Daarna wordt de vleugelschroef aangedrukt en ingedraaid.  Klemstuk cpl.  Het klemstuk (van de universele aanslag) kan u met de vleugelschroef op de daartoe voorziene houder 43 (afb. 5 - pagina 3) bevestigen. Voor het transport van de machine door twee personen zijn de op beide langszijden voorhanden transportgrepen 7 bedoeld.

De in hoogte verzette indeling van de grepen op de langs- en dwarszijden maakt ook een eenvoudiger transport van de machine over trappen mogelijk, waarbij de zaag door een persoon boven en door de tweede persoon beneden kan worden gehouden en zodoende horizontaal kan worden getransporteerd. De beide voeten 9 en 10 (afb. 6 - pagina 3) van het onderframe klapt u voor een eenvoudiger transport op. Voor het stationair bedrijf van de machine worden de twee poten 9 en 10 naar beneden uitgeklapt, tot ze in hun eindpositie vastklikken. Oneffenheden van de ondergrond kunnen met de verstelbare poot worden opgevangen. Voor het transport, vooral naar bouwterreinen, worden de voeten ingeklapt. Hiervoor gaat u op de volgende manier te werk:  Druk de achterste blokkeerstang 8 (afb. 3 - pagina 3) voor het losmaken van de blokkering naar beneden en klap de achterste voet 9 helemaal in (zie afb.

6) tot de blokkeerstang vergrendelt.  Bij de nu schuin staande machine drukt u de voorste blokkeerstang naar beneden en klapt u de voet 10 (afb. 6 - pagina 3) eveneens in tot de blokkeerstang vergrendelt. 4. 2 Netaansluiting Let voor de ingebruikname erop dat de netspanning met de op het vermogensplaatje van de machine vermelde bedrijfsspanning overeenstemt. 4. 3 Bovenste beschermkap De bovenste beschermkap is ontworpen volgens wettelijke bepalingen. De beschermkap en de zijdelingse afdekkingen moeten verhinderen dat de gebruiker onbedoeld in aanraking komt met de tandkranszone van het zaagblad. De zijdelingse afdekkingen liggen daarvoor altijd op het tafelblad of het werkstuk en passen zich aan de dikte van het werkstuk aan. Bij ongunstige hoeken en/of werkstukdiktes is zelfstandig openen fysiek niet mogelijk. Het werkstuk of aanslagsysteem duwt de.

-104- zijdelingse afdekking dan in de richting van het zaagblad. Om dat te verhinderen, moeten de volgende instructies in acht genomen worden:  Stel de snijdiepte altijd in volgens de werkstukdikte (zie gedeelte 5. 6).  Stel indien nodig een voldoende grote afstand tussen aanslag en zaagblad in of schuif bij een multifunctionele aanslag de telkens niet-benodigde aanslag terug om ervoor te zorgen dat de zijdelingse afdekkingen vrij kunnen glijden.  Kies bij spitse sneden de werkrichting zodanig dat de zijdelingse afdekkingen in een zo recht mogelijke hoek op de rand van het werkstuk terechtkomen. 4. 4 Afzuigen van de spanen Bij alle werkzaamheden, waarbij een aanzienlijke hoeveelheid stof ontstaat, sluit de machine aan een geschikte externe afzuigvoorziening aan. De luchtsnelheid moet ten minste 20 m/s bedragen. De binnendiameter van het afzuigaansluitstukbedraagt 58 mm.

Bij gebruik van de machine buiten of in voldoende geventileerde vertrekken kan bij kortstondig gebruik ook het als speciaal toebehoren verkrijgbare spaanderopvangsysteem (cleanbox) worden toegepast. Hierbij dient erop te worden gelet dat deze uiterlijk bij een vulling van 80 % moet worden geledigd (bij eiken- en beukenhoutstof rekening houden met een stofvrij afvoeren. ). 4. 5 Keuze van het zaagblad Om een goede snijkwaliteit te behalen, maak alstublieft gebruik van scherp werktuig en kiest in overeenstemming met materiaal en toepassing een werktuig uit de volgende lijst: Zagen van massief hout dwars en langs t. o. v.

de/erika  Breng het zaagaggregaat in middenpositie (tafelcirkelzaagfunctie), (zie hoofdstuk 4. 8).  Stel het zaagblad in op een snijdiepte van ca. 45 – 70 mm in (Erika 85: ca. 45 - 85 mm), (zie hoofdstuk 5. 6).  Verwijder het spouwmes met de bovenste beschermkap door indrukken van de drukker 41 (afb. 10 – pagina 4) en tegelijkertijd trekken van het spouwmes 3 (afb 2 – pagina 3) naar boven en naar voren.  Kantel de machine zijdelings iets om, zodat de linker langszijde goed toegankelijk wordt.  Neem de zeskantsleutel 32 (afb. 10 - pagina 4) uit de houder 33 op het onderste deksel van de beschermkap.  Open de vergrendeling 45 op de linkerkant van het deksel van de beschermkap door ¼-omwenteling naar links te draaien met de zeskantsleutel 32.  Open beide zijdelingse schuivers (rood) 40 op het deksel van de beschermkap door naar boven te schuiven tot ze vastklikken.

-105-  Klap het deksel van de beschermkap 90° open en trek het ongeveer 30 mm naar voren tot de beschermkap via de zwenkstang naar beneden draait.  Druk de grendelknop 31 (afb. 10 - pagina 4) voor de onderste beschermkap en houd hem vast. Draai met de zeskantsleutel 32 de binnenzeskantschroef 34 met de klok mee los.  Neem de voorste zaagbladflens 35 weg en het zaagblad naar boven of beneden weg.  Breng het nieuwe zaagblad aan (snijrichting in acht nemen zie draairichtingssymbool in het deksel).  Steek de flens 35 op de tweekant en draai de inbusbout 34 door draaien tegen de wijzers van de klok in met de inbussleutel vast.  Controleer of het zaagblad bij het draaien van hand foutloos loopt.  Trek de zeskantsleutel 32 ervan.  Sluit het deksel van de beschermkap.  Open beide zijdelingse schuivers pos. 40 (afb.

10 - pagina 4) op het deksel van de beschermkap door naar boven te schuiven tot ze vastklikken.  Open de vergrendeling 45 op de linkerkant van het deksel van de beschermkap door ¼-omwenteling naar rechts te draaien met de zeskantsleutel 32.  Schuif de zeskantsleutel 32 in de houder.  Schuif het spouwmes samen met de bovenste beschermkap in de spouwmesopname tot deze vastklikt in de houder.  Stel indien nodig het spouwmes juist af (zie hoofdstuk 4. 6). 4. 7 Spouwmes Gevaar Neem bij alle onderhoudswerkzaamheden de netstekker uit het stopcontact. www. mafell. de/erika Het spouwmes voorkomt dat zich bij het langssnijden de snijvoeg achter het zaagblad sluit en daardoor een terugslag van het werkstuk ontstaat. Deze functie is echter alleen gewaarborgd, als het spouwmes correct is ingesteld, d. w. z. de afstand t. o. v. de tandkrans binnen de gehele snijdiepte max. 5 mm bedraagt (zie afb.

Wanneer een afstelling van het spouwmes noodzakelijk is, gaat u als volgt te werk:  Stel het zaagblad op de maximale snijdiepte in (zie hoofdstuk 5. 6).  Verwijder de bovenste beschermkap (zie hoofdstuk 4. 1).  Breng het zaagaggregaat in middenpositie (tafelcirkelzaag-functie) brengen (zie hoofdstuk 4. 8).  Zet het zaagaggregaat op 45schuin (zie hoofdstuk 5. 8).  Open de vergrendeling 45 (afb. 10 - pagina 4) op de linkerkant van het deksel van de beschermkap door ¼-omwenteling naar links te draaien met de zeskantsleutel 32.  Schuif beide zijdelingse rode schuivers 40 op het onderste deksel van de beschermkap naar boven tot ze vastklikken.  Klap het deksel van de beschermkap ongeveer 90° naar voren en trek het deksel naar voren zodat het via de zwenkstang naar beneden draait.  Draai de binnenzeskantschroef 37 (afb.

-106-  Sluit het deksel van de beschermkap opnieuw door 90° naar voren omhoog te zwenken, ca. 30 mm naar achteren te schuiven en naar boven te klappen. Vergrendel het deksel van de beschermkap in gesloten toestand door beide zijdelingse schuivers 40 (afb. 10 - pagina 4) naar beneden te duwen.  Open de vergrendeling 45 op de linkerkant van het deksel van de beschermkap door ¼-omwenteling naar rechts te draaien met de zeskantsleutel 32.  Schuif de bovenste beschermkap weer op het spouwmes en zet ze vast (zie hoofdstuk 4. 1). Het spouwmes kan in twee standen zonder gereedschap vastgeklikt worden: - bovenste stand met beschermkap - voor normale snedes - onderste stand zonder beschermkap - voor bedekte snedes Om de betreffende stand te bereiken trekt u het spouwmes gewoon naar boven en naar voren of drukt het naar beneden en naar achteren.

Het spouwmes kan zonder gereedschap (voor invalsneden en zaagbladvervanging) weggenomen worden. - Breng het zaagaggregaat in middenpositie (tafelcirkelzaagfunctie), (zie hoofdstuk 4. 8). - Stel de volledige snijhoogte in. - Verwijder de bovenste beschermkap (zie hoofdstuk 4. 1). - Duw de drukker in de ovaalvormige opening in het bovenste, achterste deel van de onderste beschermkap. - Trek, zolang u de drukker ingedrukt houdt, het spouwmes overeenkomstig de zaagbladdiameter naar voren/boven. Let bij het aanbrengen van het spouwmes erop dat het spouwmes in een afstand van ca. 5 mm ten opzichte van de zaagbladdiameter naar achteren en onderen geschoven wordt en in de gleuf van de spouwmeshouder ingevoerd wordt. Het spouwmes moet tot de aanslag c. q. het vastklikken naar beneden geduwd worden (de drukker moet daarbij niet ingedrukt worden). 4.

8 Inzet als ondergebouwde trekzaag Het bijzonder voordeel bij de inzet als ondergebouwde trekzaag is het problemloze en exacte scheiden van vast staande werkstukken tot max. 330 mm (Erika 85: 423 mm) snijlengte bij werkstukken met een dikte van 16 mm, bv panelen.

Leg het werkstuk aan het aanslagrail 14 (afb. 9 - pagina 4) van de universele aanslag 15 aan. Druk op de rode ontgrendelingsknop 16 en trek het zaagaggregaat met het handwiel 17 en de trekstang 18 naar voren. Na beëindiging van het snijproces loopt het zaagaggregaat weer in de uitgangspositie terug en wordt daar zelfstandig gearrêteerd. 4. 9 Gebruik als tafelcirkelzaag Het langssnijden van grotere werkstukken geschiedt in de tafelcirkelzaag-functie. Breng het zaagaggregaat hiervoor in de hiervoor gedachte positie van de tafel. Hiervoor draait u de knop 24 (afb. 8 - pagina 4) naar rechts en trekt u het zaagaggregaat zo ver naar voren, tot het automatisch in de hiervoor gedachte positie vastklikt. Pas de universele aanslag 15 hierbij als parallelle aanslag toe.

Daarbij kan u de aanslagrail 14 al naar afmetingen van het werkstuk met haar hoge werkstukgeleidingsvlakte of met 90 °gedraaid met haar lage geleidingsvlakte 25 inzetten. U komt terug bij de ondergebouwde trekzaag-functie door de vergrendelknop 24 naar links te draaien. Het zaagaggregaat loopt dan zelfstandig in de eindpositie terug. 4. 10 Filter reinigen Open de bolcilinderschroef 44 (afb. 11 - pagina 4) een beetje. Klik het filterhuis 46 door naar voren schuiven uit het rotatiepunt van de tussenbehuizing. Reinig het filterhuis. Na het reinigen plaatst u het filterhuis aan de rotatiepunten 47 in omgekeerde volgorde opnieuw in de tussenbehuizing 48 (let erop dat het aan beide kanten in de rotatiepunten vastklikt). Bevestig het filterhuis door aanspannen van de bolcilinderschroef 44.

Alternatief kan de bolcilinderschroef 44 zo ver geopend worden tot het filterhuis 90° naar beneden kan gezwenkt worden. Reinig het filterhuis met een daartoe voorzien gereedschap. Zwenk het filterhuis na de reiniging 90° naar boven en bevestig het door de bolcilinderschroef 44 aan te spannen.

-107- 5 Werking 5. 1 Ingebruikname Deze gebruiksaanwijzing moet iedere persoon die met de bediening van de machine is belast, ter kennisname worden doorgegeven, waarbij vooral attent dient te worden gemaakt op het hoofdstuk "Veiligheidsinstructies". 5. 2 In- en uitschakelen  Inschakelen: druk op de groene schakelknop 12 (afb. 9 - pagina 4).  Uitschakelen: Druk op de rode schakelknop 11. Er vindt hierbij een automatische afremming van de zaagas met verkorting van de uitlooptijd op minder dan 10 s plaats. De aansluitkabel kunt u voor het transport aan de rechter kant van de machine via de hiervoor bedoelde houders 13 (tevens transportgrepen) oprollen. 5. 3 Licht Gevaar Neem bij alle onderhoudswerkzaamheden de netstekker uit het stopcontact. Het elektrisch gereedschap is uitgerust met een lichtmodule 49 (afb. 2 - pagina 4) in de bovenste beschermkap.

De lichtmodule wordt bij het inschakelen van de machine gedurende een bepaalde tijd voorzien en is daarna bedrijfsklaar. In een bedrijfsklare toestand schakelt de lichtmodule bij het bewegen van de machine het licht automatisch in of bij een langere stilstand opnieuw uit. Voor een storingsvrije werking van het licht moeten de gouden contacten aan het spouwmes bij verontreiniging gereinigd worden. Neem daaroe het spouwmes weg en reinig de contactvlakken met een doek van stof en spanen. 5. 4 Selectie van het toerental Opdat een optimale snijkwaliteit als naar te bewerkend materiaal wordt behaald, kan het zaagbladtoerental traploos van 2050 – 4300 min-1 worden gekozen. Dit kiest u via het onder de hoofdschakelaar aangebrachte wieltje. Let er daarbij op dat de optimale snijkwaliteit niet alleen van het toerental, maar ook van het zaagblad en de zaagbladscherpte afhangt.

Aanwijzingen met betrekking tot het geschikt zaagblad zie hoofdstuk 4. 4. 5. 5 Overbelastingsbescherming De activering van de motorbeveiliging is altijd een teken voor een motoroverbelasting. De oorzaak hiervan moet worden opgespoord en verholpen.

-108- 5. 6 Instelling van de snijdiepte De snijdiepte kan door draaien van het handwiel 17 (afb. 8 - pagina 4) traploos van 0 tot 72 mm (Erika 85: 0 tot 85 mm) worden ingesteld. Door draaien met de wijzers van de klok mee vergroot u de snijdiepte en verkleint hem door in de tegenovergestelde richting te draaien. Om een goede snijkwaliteit te behalen, dient de ingestelde snijdiepte van het zaagblad ca. 5 mm boven de te bewerkende materiaaldikte te liggen. Afhankelijk van de positie van het spouwmes in de beide blokkeerposities kan de op het spouwmes aangebrachte en telkens verticaal ten opzichte van de tafelvlakte staande meetschaal 38 (afb. 7 - pagina 4) als hulp voor de instelling van een bepaalde snijdiepte worden gebruikt. Dit geldt echter alleen voor zaagbladen met ø 225 mm (Erika 85: ø 250 mm).

Is een exacte instelling van de snijdiepte vereist, bv bij groeven of sponningen, stel dan altijd van beneden bij om een eventuele speling te compenseren. 5. 7 Invalszagen Gevaar Terugslaggevaar bij invalsneden. Voor het invallen legt u het deel indien mogelijk aan de voorkant tegen een bevestigde aanslag. Druk het deel bij het invallen stevig op het tafeloppervlak. Houd bij het drukken rekening met de gevarenzone door het verschijnen van het zaagblad. www. mafell. de/erika Verwijder de bovenste beschermkap (zie hoofdstuk 4. 1). Verwijder het spouwmes (zie hoofdstuk 4. 5). Draai het zaagblad met het handwiel naar beneden tot het onder het tafelblad verdwenen is. De invalsneden kunnen door draaien van het handwiel 17 (afb. 8 - pagina 4) traploos van 0 tot 85 mm bediend worden (let op: het zaagblad komt licht gebogen naar voren uit het werkstuk).

8 Instelling voor schuinsneden Gevaar Let er vóór het begin van de schuinstand bij lopend zaagblad op, dat zich noch de multifunctie-aanslag noch werkstukken in het zwenkbereik van het zaagblad bevinden. Voor hoeken tot 45° zet u eerst de vastzethendel 19 los (afb. 9 - pagina 4) door tegen de wijzers van de klok in te draaien. Draai het zaagaggregaat door de handgreep 20 te draaien. Op de hoekschaal 21 wordt aan de wijzer 22 de snijhoek aangegeven. Zet de vastzethendel 19 weer vast. Door bediening van de draaiknop 23 is het draaien van het zaagaggregaat met 3° over de twee eindposities 0° en 45° heen mogelijk. Bij het terugzwenken gaat de draaiknop zelfstandig weer in de uitgangsstand terug, zo dat bij het hernieuwd zwenken de 0° 45°-stand exact wordt aangereden. 5.

9 Multifunctieaanslag (leveringsomvang Erika 85) De beschrijving hierbij staat in de bijgesloten montageinstructies en lijst van vervangingsonderdelen. 5. 10 Universele aanslag (leveringsomvang Erika 70) De complete universele aanslag bestaat uit de houder 15 (afb. 8 - pagina 4) en de in de houder verstelbare aanslagrail 14. Hij kan al naar behoefte aan alle kanten van de tafelplaat aan de zwaluwstaartgeleidingen onder toepassing van de op de onderkant van de stangenhouder 27 voorhanden vleugelschroeven worden vastgespannen. Deze aanslag kan als parallelle aanslag bij de tafelcirkelzaag maar ook als dwars- en.

-109- verstekaanslag bij de ondergebouwde trekzaag worden toegepast. De positie van het aanslagrail (aanleggen van het werkstuk) ten opzichte van de deelschijf resp. de schaal werd door het bedrijf exact ingesteld. Indien desondanks een justering achteraf noodzakelijk wordt, wordt deze als volgt uitgevoerd:  Bevestig de universele aanslag in de zwaluwstaartgeleiding op de rechter of linker langszijde van de tafel.  Breng de aanslagrail aan door losmaken van de bovenste vleugelschroef 28 in de 0°-positie brengen en trek de vleugelschroef aan.  Maak de twee van boven toegankelijke cilinderbouten met een schroevendraaier los.  Schuif de aanslagrail na het losmaken van de zijdelingse vleugelschroef aan de stanghouder 27 tegen het zaagblad schuiven, tot hij aan het zaagblad aansluit.  Trek de cilinderbouten weer vast.

Na dit bijjusteren van de aanslag blijft de hoekweergave op de schaal bewaard. 5. 11 Inzet als parallelaanslag De universele aanslag kan op verschillende posities bevestigd worden en als parallelle aanslag worden ingezet (zie afb. 8 - pagina 4): - aan de rechter of linker langszijde van de tafel bij instelling van het aanslagrail 14 (afb. 8 - pagina 4) op 0 °op de hoekschaal. Let er bij het plaatsen aan de rechterkant op dat een vrije snede van het zaagblad ingesteld wordt. Hierbij wordt de aanslag in de zwaluwstaartverbinding zo bevestigd, dat de aanslagrail van de voorste tafelkant tot na het midden van het zaagblad reikt. (Machine in tafelcirkelzaag-functie) Stel de snijbreedte na het losmaken van de zijdelingse vleugelschroef aan de stanghouder 27 door verschuiven van de geleidingsstang in.

De breedte kan op de maatschaal 29 aan de het zaagblad toegedraaide kant van de aanslagrail worden afgelezen. Na het instellen trek u de vleugelschroef weer vast. - Bevestig de aanslagrail ook aan de voorste tafelrand met behulp van het klemstuk. Breng daarvoor de vierkantmoer op het kemstuk in de gleuf van de aanslagrail.

Draai de vleugelmoer op het klemstuk tot het mes achter de zwaluwstaarverbinding van het tafelblad grijpt. Draai de vleugelmoer vast. - Aan de rechter of linker kant van de tafel bij instelling van de aanslagrail 14 op 90°. Hierbij wordt na het losmaken van de zijdelingse vleugelschroef aan de stanghouder 27 door verschuiven van de geleidingsstang de aanslag zo ingesteld, dat het aanslagrail van de voorste tafelkant tot achter het spouwmes gaat. (Machine in tafelcirkelzaag-functie) Stel de snijbreedte na het losmaken van de op de onderkant van de stanghouder 27 voorhanden vleugelschroef door verschuiven van de gehele aanslag in de zwaluwstaartverbinding in. De snijbreedte kan op de maatschaal 29 aan de het zaagblad toegedraaide kant van de aanslagrail worden afgelezen. Na het instellen trek u de vleugelschroef weer vast.
