Livarno Lux LLES B2 Handleiding

LIVARNO LUX LLES B2 Nederlands - 15 Inleiding Hartelijk bedankt dat u gekozen heeft voor een product van LIVARNO LUX. Bedoeld gebruik De buitenlamp met sensor is niet bedoeld voor commercieel gebruik. Het is geschikt voor gebruik binnen en buiten. De 23 Watt spaarlamp (10) zorgt voor een goede verlichting. De bewegingsmelder detecteert beweging en zorgt ervoor dat de buitenlamp automatisch aan en uit gaat. Het apparaat voldoet aan alle voor CE-markering relevante richtlijnen en normen. Wijzigingen aan de buitenlamp die niet door de fabrikant zijn toegestaan kunnen de overeenstemming met deze richtlijnen en normen teniet doen. Leveringsomvang  Buitenlamp met sensor LLES B2  Bevestigingsmateriaal (2 schroeven en 2 pluggen)  Bedieningshandleiding met veiligheidsaanwijzingen Deze bedieningshandleiding is voorzien van een uitklapbare omslag.

LIVARNO LUX LLES B2 Nederlands - 17 Veiligheidsaanwijzingen Lees onderstaande aanwijzingen grondig door voordat u het apparaat voor de eerste keer gebruikt en neem alle waarschuwingen in acht, zelfs wanneer u ervaren bent in de omgang met elektronische apparatuur. Bewaar deze handleiding goed om er ook later op terug te kunnen vallen. Wanneer u het apparaat verkoopt of doorgeeft, geef dan in ieder geval ook deze handleiding erbij, daar deze bij het apparaat hoort. WAARSCHUWING. Dit symbool duidt op belangrijke instructies voor een veilig gebruik van de buitenlamp en ter bescherming van de gebruiker. Niet in acht nemen kan leiden tot materiële schade en/of gevaar voor de gezondheid en zelfs de dood. Brandgevaar: Monteer de buitenlamp op ten minste 0,5m afstand tot verlicht materiaal. Overmatige hitte kan brand veroorzaken.

Een gebarsten venster in de beschermkap dient onmiddellijk te worden vervangen. De buitenlamp heeft een aarde-aansluiting. De aardleiding (geel/groen) dient aan de gemarkeerde klem te worden aangesloten. Elektrische apparatuur behoort niet in kinderhanden. Laat kinderen nooit zonder toezicht elektrische apparatuur gebruiken. Kinderen kunnen eventuele gevaren niet altijd juist inschatten. Houd ook verpakkingsmateriaal, met name plastic zakken, buiten bereik van kinderen. Er bestaat gevaar voor verstikking. Als u merkt dat het apparaat rook, ongewone geluiden of geuren produceert, dient het onmiddellijk te worden uitgeschakeld. In dit geval mag het apparaat niet verder worden gebruikt en moet het worden nagekeken door een bevoegd onderhoudstechnicus. Adem in geen geval rook in van een eventuele brand in de afstandsbediening.

Als u toch rook heeft ingeademd, raadpleeg dan onmiddellijk een arts. Het inademen van rook kan schadelijk zijn voor de gezondheid. De behuizing van de buitenlamp mag niet worden beschadigd. Bij een beschadigde behuizing bestaat er gevaar door een elektrische schok.

Gebruik de buitenlamp niet in omgevingen, waarin zich brandbaar gas, damp of stof bevindt. Er bestaat explosiegevaar. Open nooit de behuizing van de buitenlamp, tenzij u de spaarlamp moet vervangen. De netstroom moet bij alle werkzaamheden aan de buitenlamp worden uitgeschakeld, ook tijdens het vervangen van de spaarlamp. Bij geopende behuizing bestaat er gevaar door een elektrische schok.

LIVARNO LUX LLES B2 18 - Nederlands Er mogen geen voorwerpen aan de buitenlamp worden gehangen. De behuizing is niet geschikt voor het dragen van lasten. De buitenlamp kan anders beschadigd raken. Gebruik in geen geval optische instrumenten zoals een vergrootglas om rechtstreeks in de lichtbundel te kijken. Dit kan oogletsel veroorzaken. Meldt u zich bij vermoeden van oogletsel meteen bij een arts. Auteursrecht De inhoud van deze bedieningshandleiding is auteursrechtelijk beschermd en dient uitsluitend als bron van informatie voor de lezer. Het kopiëren of reproduceren van gegevens en informatie is verboden zonder uitdrukkelijke schriftelijke toestemming van de auteur. Dit geldt ook voor het commerciële gebruik van de inhoud en de gegevens. Tekst en afbeeldingen voldoen aan de stand der techniek op het moment van drukken. Wijzigingen voorbehouden.

Voor de ingebruikname Neem de buitenlamp en het bevestigingsmateriaal uit de verpakking. Controleer de buitenlamp op beschadigingen. Bij beschadigingen mag de buitenlamp niet in gebruik worden genomen. Gebruik alleen spiraalvormige spaarlampen met E27-fitting en een maximaal vermogen van 23 watt. Let op: De meegeleverde spaarlamp is niet dimbaar. Gebruik de buitenlamp met de meegeleverde spaarlamp niet in een stroomkring met dimmer. De spaarlamp (10) bevindt zich voor een veilig transport in de armatuur. Draai de 2 schroeven (1) met een kruiskopschroevendraaier los en klap het venster (9) voorzichtig omhoog. Verwijder de verpakte spaarlamp (10) uit de armatuur. Open de verpakking, haal de spaarlamp (10) eruit en schroef deze met de klok mee in de fitting. Pak de spaarlamp (10) daarbij bij de lampvoet vast en niet aan het glas. De spaarlamp mag alleen met een doek worden beetgepakt.

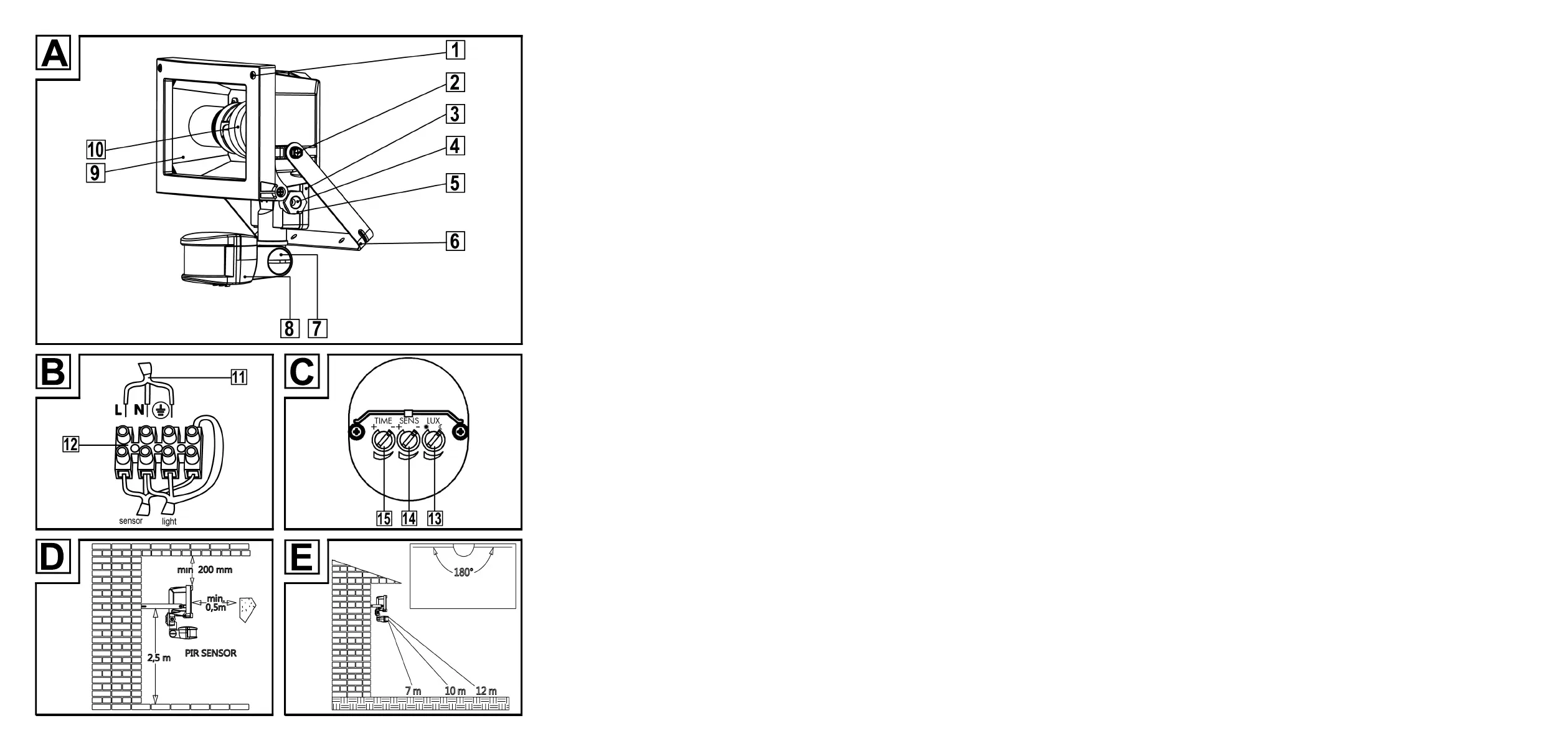

LIVARNO LUX LLES B2 Nederlands - 19  Monteer de buitenlamp niet boven een warmtebron of dicht in de buurt van andere lichtbronnen. Neem bij de keuze van een bevestigingsplaats ook afbeelding [D] op de omslag in acht.  Kies de bevestigingsplaats dusdanig dat de buitenlamp tegen wind, regen en vervuiling beschermd is.  Informeert u zich van tevoren welk bevestigingsmateriaal voor de door u gekozen bevestigingsplaats geschikt is. Voor beton geschikt bevestigingsmateriaal is bij de levering inbegrepen. Benodigd gereedschap Het volgende gereedschap is niet bij levering inbegrepen. Deze lijst dient als leidraad. Welk gereedschap er precies nodig is, is afhankelijk van de plaatselijke omstandigheden.

 ladder  spanningstester  waterpas, meetlat, potlood  boormachine met boor  kruiskopschroevendraaier, sleufkopschroevendraaier  steeksleutel, combinatietang, kniptang Voor de montage De montage mag slechts door een erkend elektricien worden uitgevoerd! De netstroom moet tijdens het monteren worden uitgeschakeld! Zorg ervoor dat er bij het boren van de gaten geen in de muur lopende leidingen worden beschadigd.  Maakt u zich voor het monteren vertrouwd met de onderdelen van de buitenlamp, evenals met de instructies en illustraties in deze bedieningshandleiding, en neem deze in acht.  Zorg ervoor dat de stroomleiding waarop de buitenlamp dient te worden aangesloten niet onder spanning staat. Verwijder hiertoe in uw zekeringkast de zekering van het desbetreffende stroomcircuit, of schakel de zekering in de stand '0'.

LIVARNO LUX LLES B2 20 - Nederlands Montage  Koppel de muurbeugel (6) los van de buitenlamp door de twee schroeven (2) met een kruiskopschroevendraaier te verwijderen. Merk op dat de muurbeugel (6) aan beide zijden is bevestigd met een schroef (2), een borgring en 2 standaard ringen. Bewaar deze onderdelen goed, daar u deze later weer nodig heeft.  Gebruik de muurbeugel (6) als sjabloon om de twee boorgaten af te tekenen.  Boor de twee gaten en bevestig de muurbeugel (6) met de meegeleverde pluggen en schroeven, of afhankelijk van de bevestigingsplaats met andere ervoor geschikte pluggen en schroeven.  Open de aansluitdoos (3) door de vier schroeven met een kruiskopschroevendraaier los te draaien en de afdekking te verwijderen.

 Draai in de aansluitdoos (3) de 2 schroeven van de trekontlasting met een kruiskopschroevendraaier net genoeg los dat de toevoerleiding (11) er later doorheen kan worden geschoven.  Draai de schroefverbinding (5) van de kabeldoorvoer (4) los, maar er niet helemaal uit.  Verwijder ca. 5 tot 8 cm van de kabelmantel van de toevoerleiding (11).  Leid de toevoerleiding (11) eerst door de schroefverbinding (5) en de kabeldoorvoer (4), en vervolgens door de trekontlasting in de aansluitdoos (3). Bij het leiden van de toevoerleiding (11) door de kabeldoorvoer (4) dient er binnenin een rubberen afdichting te worden doorgeprikt. U kunt daardoor een lichte weerstand voelen.  Klem de toevoerleiding (11) vast door de 2 schroeven van de trekontlasting in de aansluitdoos (3) vast te schroeven. Daarbij dient het einde van de kabelmantel in de trekontlasting te zitten.

Zorg ervoor dat de afzonderlijke draden van de toevoerleiding (11) correct worden aangesloten. Neem dienaangaande ook afbeelding [B] op de omslag in acht. Draad Symbool Benaming zwart of bruin L fase blauw N nul geel/groen aarde  Maak de aansluitdoos (3) dicht door de afdekking er met de vier eerder verwijderde schroeven weer op te bevestigen. Een in de afdekking aangebrachte rubberen afdichting zorgt ervoor dat de aansluitdoos (3) goed afgesloten is. Zorg ervoor dat de rubberen afdichting goed in de daarvoor bestemde groef in de afdekking ligt.

LIVARNO LUX LLES B2 Nederlands - 21  Bevestig nu de buitenlamp aan de muurbeugel (6). Gebruik daarvoor de eerder verwijderde schroeven (2), borgringen en standaard ringen.  Zet de netstroom aan. Ingebruikname Bewegingsmelder instellen Zorg ervoor dat er in het detectiebereik van de bewegingsmelder (8) geen bewegingen plaatsvinden, die niet dienen te worden opgevangen (bijv. voetpaden, straten). U kunt de lichtgevoeligheid van de bewegingsmelder (8) het beste instellen op een tijdstip met lichtomstandigheden waarbij de buitenlamp actief dient te worden.  Stel de bewegingsmelder (8) dusdanig in dat deze het gewenste bereik zo goed mogelijk kan detecteren. Het zicht mag niet door voorwerpen en dergelijke worden geblokkeerd.  U kunt de bewegingsmelder (8) horizontaal eenvoudig draaien.

LIVARNO LUX LLES B2 22 - Nederlands Als u de knop LUX (13) tegen de klok in draait (richting ), dan reageert de bewegingsmelder (8) pas bij donkerdere lichtomstandigheden. Onderhoud / Reiniging Onderhoud De buitenlamp bevat geen onderdelen die onderhouden dienen te worden. Spaarlamp vervangen De netstroom moet bij alle werkzaamheden aan de buitenlamp worden uitgeschakeld, ook tijdens het vervangen van de spaarlamp! Er bestaat gevaar door een elektrische schok! Gebruik alleen spiraalvormige spaarlampen met E27-fitting en een maximaal vermogen van 23 watt! Draai de 2 schroeven (1) met een kruiskopschroevendraaier los en klap het venster (9) voorzichtig omlaag. Draai de oude of defecte spaarlamp (10) tegen de klok in uit de fitting. Schroef vervolgens een nieuwe spaarlamp van hetzelfde type (zie hoofdstuk 'Technische gegevens') met de klok mee in de fitting.

Pak de spaarlamp (10) daarbij bij de lampvoet vast en niet aan het glas. De lamp mag alleen met een doek worden beetgepakt. Klap vervolgens het venster (9) omhoog en schroef de 2 schroeven (1) weer vast. Zet de netstroom weer aan. Reiniging De netstroom moet bij alle werkzaamheden aan de buitenlamp worden uitgeschakeld, ook tijdens het reinigen! Er bestaat gevaar door een elektrische schok! Zorg ervoor dat er geen vloeistof in de behuizing van de buitenlamp terecht kan komen. Er bestaat gevaar door een elektrische schok. Gebruik voor het reinigen van de buitenlamp een zachte, droge doek en geen oplos- of reinigingsmiddelen die kunststof aantasten. Gebruik bij sterkere vervuiling alleen een enigszins vochtige doek. Probleemoplossing Het licht gaat niet aan  De bewegingsmelder (8) is niet in de juiste richting ingesteld. Corrigeer de richting.  De spaarlamp (10) is defect. Vervang deze.

LIVARNO LUX LLES B2 Nederlands - 23  De elektrische aansluiting is defect. Laat de elektrische aansluiting door een vakkundig elektricien controleren. Het licht gaat snel aan en uit  De sensor wordt door lichte reflecterende oppervlakken of ander licht gestoord. Verwijder de andere lichtbron of de storende oppervlakken. Het licht gaat niet uit  In het detectiebereik van de bewegingsmelder (8) bevinden zich mensen of voorwerpen. Verwijder deze.  De buitenlamp beweegt zich in de wind, waardoor de bewegingsmelder (8) continu reageert. Bevestig de buitenlamp alleen op een stabiele plaats. Milieurichtlijnen en afvoerbepalingen Wanneer dit symbool van een doorgekruiste afvalcontainer op een product is aangebracht, valt het onder de Europese richtlijn 2012/19/EU.

Alle elektrische en elektronische apparatuur moet, gescheiden van het huisvuil, via daarvoor aangewezen inzamelpunten worden afgevoerd. Ook de spaarlamp dient deugdelijk te worden afgevoerd. Het apparaat mag niet met het huisvuil of als grof vuil worden afgevoerd. Informatie over inzamelpunten of ophaaldagen is te verkrijgen bij uw gemeente of via uw lokale afvalverwerkingsbedrijf. Het apparaat werkt met een compacte fluorescerende lamp. Deze bevat complexe elektronica en mag niet bij het normale huisvuil worden afgevoerd. Informatie over inzamelpunten of ophaaldagen is te verkrijgen bij uw gemeente of via uw lokale afvalverwerkingsbedrijf. Voer ook de verpakking op een milieuvriendelijke manier af. Karton kan ter recycling worden verzameld als oud papier of gedeponeerd bij openbare inzamelpunten.

LIVARNO LUX LLES B2 24 - Nederlands Service en garantie Garantie van TARGA GmbH Geachte klant, U krijgt op dit apparaat 3 jaar garantie vanaf de datum van aankoop. In het geval van gebreken aan dit product heeft u ten opzichte van de verkoper van het product bepaalde wettelijke rechten. Deze wettelijke rechten worden door onze hierna volgende garantie niet beperkt. Garantievoorwaarden De garantietermijn begint op de datum van aankoop. Bewaart u de originele kassabon goed. Deze bon is nodig als bewijs van aankoop. Indien er binnen drie jaar vanaf de datum van aankoop van dit product een materiaal- of fabricagefout optreedt, wordt het product door ons – naar ons goeddunken – gratis gerepareerd of vervangen. Garantietermijn en wettelijke aanspraak bij gebreken De garantietermijn wordt door de wettelijke aanspraak bij gebreken niet verlengd.

Dit geldt ook voor vervangen en gerepareerde onderdelen. Eventueel reeds bij aankoop aanwezige schade en gebreken dienen onmiddellijk na het uitpakken te worden gemeld. Na afloop van de garantietermijn benodigde reparaties worden alleen tegen betaling uitgevoerd. Garantiedekking Het apparaat is zorgvuldig gefabriceerd volgens strenge kwaliteitsrichtlijnen en voor de levering nauwgezet onderzocht. De garantie dekt materiaal- en fabricagefouten. Deze garantie dekt geen onderdelen van het product die onderhevig zijn aan normale slijtage en daardoor kunnen worden beschouwd als slijtbare onderdelen of beschadigingen aan breekbare onderdelen zoals schakelaars, batterijen of onderdelen gemaakt van glas. De garantie vervalt als het product beschadigd, niet doelmatig gebruikt of onderhouden is.

Voor een doelmatig gebruik van het product dienen alle in de meegeleverde handleiding opgenomen aanwijzingen strikt te worden nageleefd. Gebruiksdoeleinden en handelingen die in de handleiding worden afgeraden of waarvoor wordt gewaarschuwd, dienen in elk geval te worden vermeden.

Het product is uitsluitend bestemd voor privégebruik en niet voor commercieel gebruik. In geval van misbruik of niet doelmatig gebruik, gebruik van geweld of ingrepen die niet zijn uitgevoerd door onze geautoriseerde service-afdeling, komt de garantie te vervallen. Met de reparatie of vervanging van het product begint geen nieuwe garantietermijn. Afwikkeling van een garantieclaim Geliee voor een snelle verwerking van uw probleem de volgende aanwijzingen in acht te nemen: - Lees voordat u het product in gebruik neemt de bijbehorende documentatie aandachtig door. Mocht er een probleem optreden dat op deze manier niet kan worden opgelost, neem dan contact op met onze hotline. - Houdt u bij elke navraag de kassabon en het artikelnummer of indien beschikbaar het serienummer als bewijs van aankoop bij de hand.

LIVARNO LUX LLES B2 Nederlands - 25 - In het geval dat een oplossing per telefoon niet mogelijk is, zal onze hotline er afhankelijk van de oorzaak van het probleem voor zorgen dat het probleem op andere wijze wordt opgelost. Service Telefoon: 020 – 201 39 89 E-Mail: [email protected] Telefoon: 02 – 700 16 43 E-Mail: [email protected] Telefoon: 800 – 24 14 3 E-Mail: [email protected] IAN: 64955 Fabrikant Merk op dat het volgende adres geen service-adres is. Neem eerst contact op met de bovenvermelde service-afdeling. TARGA GmbH Coesterweg 45 59494 SOEST GERMANY
