Pagina 1/4

安裝指南

Galahad AIO 240 / 360

INSTALLATION GUIDE

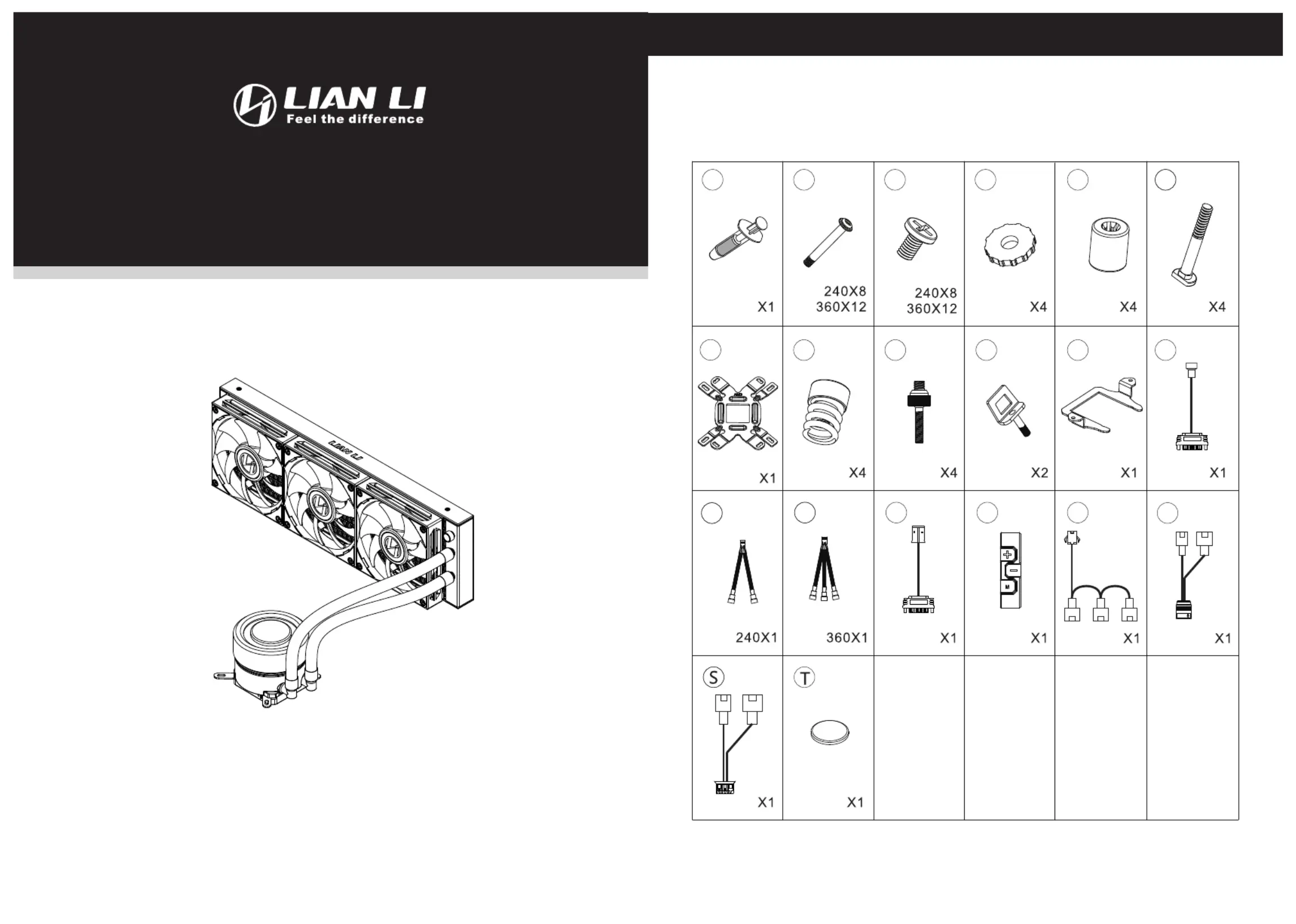

零件盒部品⼀覽表

Hardware List

Galahad AIO 240 / 360

-1-

PNM

G H

I J K

A B C D E F

Galahad AIO 240 / 360

Cover installation

蓋⼦安裝

接線指南

Cable Connection Guide

Galahad AIO 240 / 360

R S

R1 R2 S1 S2

Connect to

R1 or S1

SATA connector

of the power supply

cable

AIO_PUMP

-7-

-6-

Rotating water cooling head

可轉動⽔冷頭

Control by 3 button

Sync with MB

Connect to

Control by 3 button or Sync with MB

* Galahad AIO 360

use

4 Pin PWM

Intel 2011 / 2066

Galahad AIO 240 / 360

AMD AM4

Intel / AMD

Galahad AIO 240 / 360

Intel LGA115X / 1366 / 775 / 1200

error proofing

inner (LGA775)

middle (LGA115X / 1200)

outer (LGA1366)

-3-

-2-

注意！先將側扣分別穿過⽀架兩側的安AMD AMD

裝孔並分別擰上彈簧螺母，擰兩⾄三圈，不要鎖緊；

再將側扣扣在平台的卡扣上，鎖緊彈簧螺母。AMD

注意！此圓柱安裝有⽅向限制，

圓柱端⾯有凹點⾯朝下。

INTEL

Note!

Instal the AMD clips on both sides of the AMD bracket l

then place the screws on, make sure to keep the

screws slightly loose before placing the waterblock on

to the CPU. When the waterblock is in place, tighten

the screws.

Note! Make sure the notched

end of is facing down towardⒺ

the CPU

Product specificaties

Merk:	Lian Li
Categorie:	Hardwarekoeling
Model:	Galahad AIO 240
Kleur van het product:	Wit
Soort:	Alles-in-één vloeistofkoeler
Maximum luchtstroom:	69.17 cfm
Aantal ventilatoren:	2 ventilator(en)
Kleur van de verlichting:	Blue, Green, Red
Verlichtings-led:	Ja
Geschikte locatie:	Processor
Geluidsniveau ventilatie (min):	800 dB
Geluidsniveau ventilatie (max):	1900 dB
Aantal lichteffecten:	17
Fan voltage:	12 V
Supported processor sockets:	LGA 1150 (Socket H3), LGA 1151 (Socket H4), LGA 1155 (Socket H2), LGA 1156 (Socket H), LGA 1200 (Socket H5), LGA 1366 (Socket B), LGA 2011 (Socket R), LGA 2066, LGA 775 (Socket T), Socket AM4
Maximum luchtdruk:	2.6 mmH2O
Maten ventilator (b x d x h):	120 x 120 x 26 mm
Buis lengte:	400 mm
Fan connector:	3-pin
Radiator materiaal:	Aluminium
Geluidsniveau pomp:	20 dB
Pomp voltage:	12 V
Radiator breedte:	273 mm
Radiator diepte:	123.5 mm
Radiator hoogte:	27 mm
Ventilatorlagertechnologie:	Vloeistof dynamisch lager (FDB)
Pomp gemiddelde storingsinterval (MTTF):	70000 uur
Ventilator gemiddelde storingsinterval (MTTF):	40000 uur
Pompbreedte:	74 mm
Pompdiepte:	87.1 mm
Pomphoogte:	62 mm
RGB-controller inbegrepen:	Ja
