Laserliner VideoControlSnake-Camera Handleiding

Algemene veiligheidsaanwijzingen– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specicaties.– De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.– De bouwwijze van het apparaat mag niet worden veranderd!– Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.– Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.– Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.VeiligheidsinstructiesOmgang met elektromagnetische straling– Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.– Plaatselijke gebruiksbeperkingen, bijv.

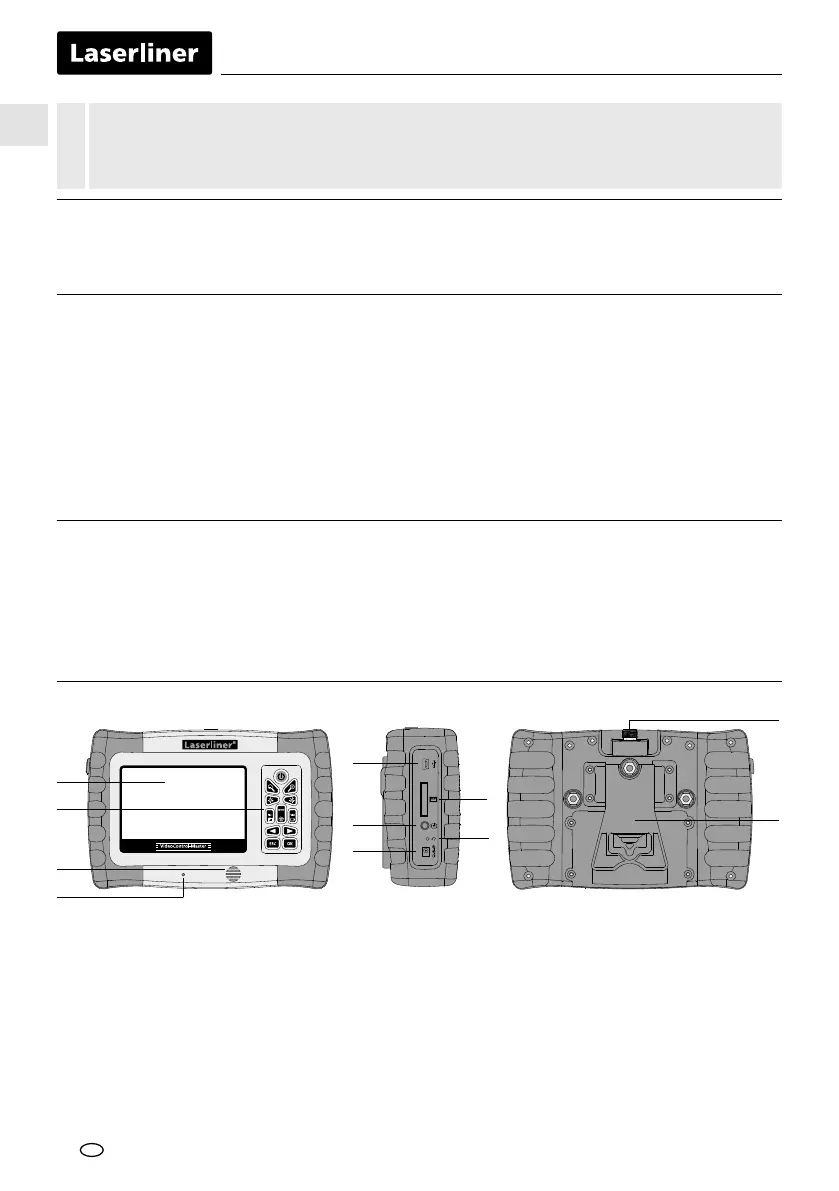

in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.26NLLees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.!Functie / toepassingDe VideoControl-Master is de basiseenheid voor de aansluiting op verschillende camera-eenheden. Samen met een camera-eenheid worden gekleurde videobeelden naar het lcd gestuurd ter controle van moeilijk toegankelijke plaatsen zoals bijv.

VideoControl-Master2012/01/05 12:50:280 cm X 1.04REC00 : 00 : 324.1 4.2 4.31x = 90°2x = 90°3x = 90°4x = 90° 1x = +/- 10% 2x = +/- 20% ... 10x = +/- 100% 1x = +/- 10% 2x = +/- 20% ... 10x = +/- 100%4.54.40 cm X 1.02012/01/05 12:50:280 cm X 1.02012/01/05 12:50:280 cm29NLFoto- / video-opnamesSchakel het apparaat in, richt de camerakop aan het uiteinde van de exibele slang en beweeg hem vervolgens naar de gewenste positie. Schakel de ledverlichting in geval van slechte lichtomstandigheden in. U kunt kleine objecten of objecten op afstand dichterbij halen (zoomen). Het beeld op de monitor kan met behulp van de beeldrotatie stapsgewijs 90° worden gedraaid. Druk kort op de toets PIC om een foto te maken en op de SD-kaart op te slaan. Druk lang op de PIC-toets om een foto te maken en daarna automatisch de spraakopname te starten. Druk kort op de OK-toets om de spraakopname te stoppen.

2012/01/05 12:50:280 cm X 1.02012/01/05 12:50:280 cm X 1.054.63 secREC00 : 00 : 32ON3 sec5.1 5.2IMG00001IMG00002…IMG00030IMG00029…30NLWeergave van foto- / video-opnamesSchakel het apparaat in en kies de weergavemodus met behulp van de pijltoetsen. Een foto-overzicht wordt op het display weergegeven. Met de pijltoetsen kunt u vooruit en achteruit navigeren. Door indrukken van de toets OK wordt de gekozen foto of video weergegeven op het volledige beeldscherm. Door kort op de toets OK te drukken start de weergave van een video- of een spraakopname, door hernieuwd indrukken wordt de weergave gestopt.Foto met spraakopnameSTART STOPNavigeren Weergave op volledig beeldschermDe kwaliteit van de spraakweergave via het apparaat is beperkt op grond van de waterbeschermde micro-luidsprekers. De spraakopname kan na de overdracht op een pc in goede kwaliteit worden beluisterd.!

VideoControl-Master8ON3 secMODE3 sec8.133NLInstellingsmodusDe instelmodus wordt automatisch na 10 seconden beëindigd of kan worden beëindigd door het indrukken van de toets ESC.!MenuTaalDatum/Tijd-instellingenVideo formaatAutomatisch uitschakelenInvoerbronMenuTaalDatum/Tijd-instellingenVideo formaatAutomatisch uitschakelenInvoerbronTaalEnglishDeutschFrançaisEspañolItalianoTaalEnglishDeutschFrançaisEspañolItalianoTaal wijzigen(DE, EN, NL, DA, FR, ES, IT, PL, FI, PT, SV, NO, TR, RU, UK, CS, ET, LV, LT, RO, BG, EL)

de kaartlezer vindt u in de gebruiksaanwijzing voor uw kaartlezer.Bedieningsaanwijzingen – De LCD-eenheid mag niet onder water worden gedompeld.– Het basisapparaat mag niet in contact komen met vloeistoffen.– De afdekkap van de aansluitingen moet vast gesloten zijn, zodat de veiligheidsklasse IP65 gewaarborgd is.Net-/laadtoestel aansluitenSluit het bijgeleverde net-/laadtoestel aan op de laadbus ‚i‘ en verbind het met een dienovereenkomstige stroombron om het apparaat op te laden.Aansluiting op een monitorDe VideoControl-Master kan met behulp van de bijgeleverde kabel worden aangesloten op een monitor.

Gebruik hiervoor de aansluiting ‚g‘ en kies de betreffende video-uitgang in het menu, zie hiervoor ‚8.7 Video-uitgang‘.Vervangen van de accuVoor de vervanging van de accu stuurt u het apparaat naar UMAREX-Laserliner.8.7MenuAutomatisch uitschakelenInvoerbronLengte te metenVideo uitgangAlles wissenVideo uitgangVoor het gebruik van de functie moet de VideoControl-Master op een monitor worden aangesloten. Het display van de VideoControl-Master wordt zwart en de functies worden weergegeven op de externe monitor. !

VideoControl-Master37NLOpmerkingen inzake onderhoud en reinigingReinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats. Technische gegevensTechnische wijzigingen voorbehouden. 17W46Beeldschermtype 5,0“ TFT-kleurendisplayAansluitingenIndustriesteekverbinder voor camera / Tv-out-aansluiting, PAL of NTSC / Usb-adapter type mini-B / SD-kaartsleuf / DC-adapter voor 5V-DC-netadapterResolutie display 640 x 480 pixelFotoformaat / Resolutie foto JPEG-formaat / 640 x 480 pixelVideoformaat / Beeldherhalingsfrequentie ASF / 30 frames / sec. LED 10 helderheidsstandenZoom 2 -voudige digitale zoom in stappen van 10 %Geheugen (extern) 2 GB SD-kaart / Ondersteunt SD-kaart tot max. 16 GBInterface USB 2.

0Automatische uitschakeling 5 min. / 10 min. / 15 min. / 30 min. (instelbaar)Voeding Li-ion-accu / netadapterGebruiksduur 4 uurWerkomstandigheden-10°C … 60°C, Luchtvochtigheid max. 20 … 85% rH, niet-condenserend, Werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil)Opslagvoorwaarden -20°C … 70°C, Luchtvochtigheid max. 80% rHVeiligheidsklasse IP65Gewicht (incl. li-ion-accu) 0,86 kgAfmetingen (B x H x D) 200 mm x 130 mm x 60 mmEU-bepalingen en afvoerHet apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden. Verdere veiligheids- en aanvullende instructies onder: http://laserliner. com/info. an=vcmResetDruk op de resettoets ‚h‘ om het apparaat opnieuw te starten.
