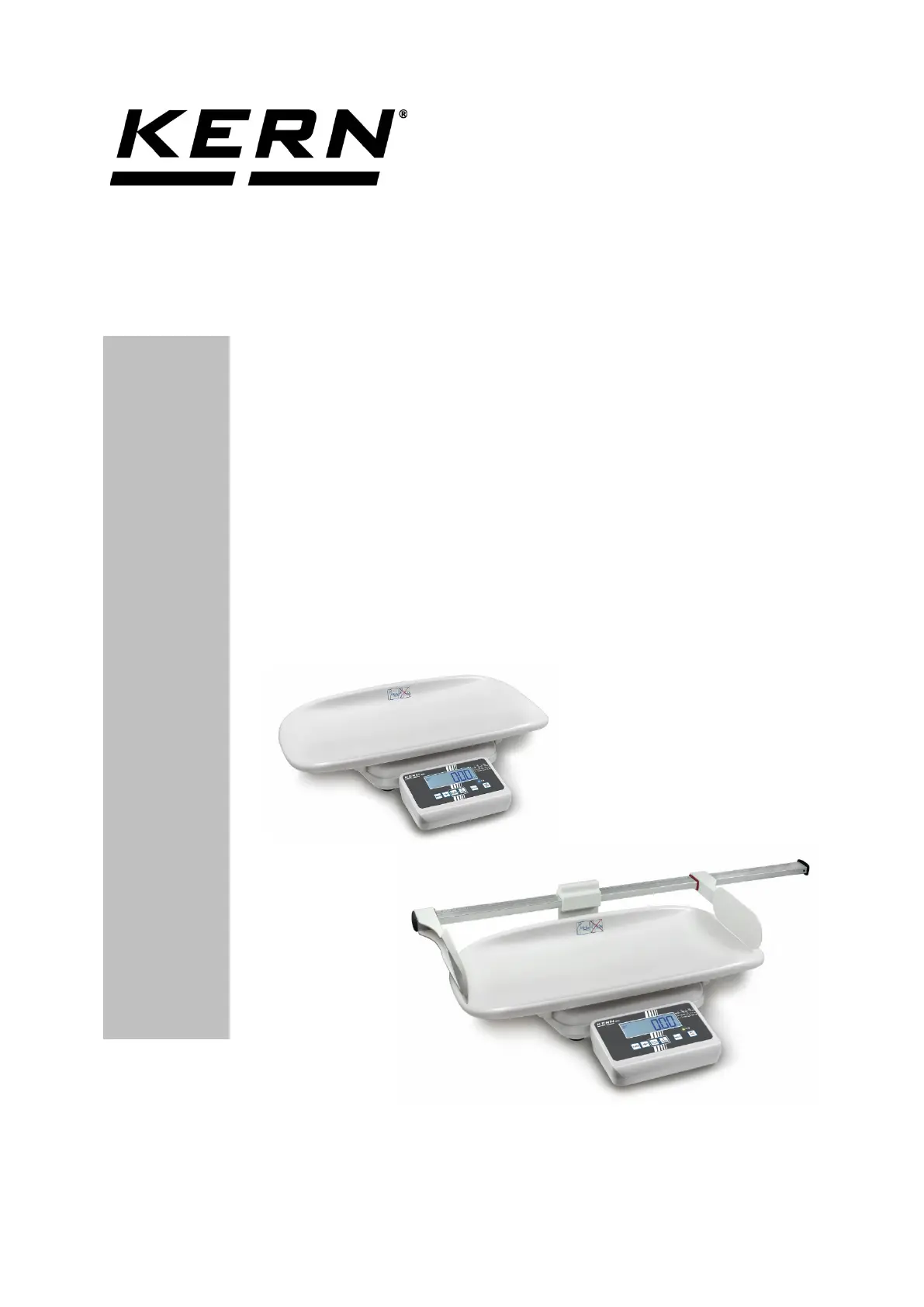

Kern MBC 15K2DEM Handleiding

7 MBC-NM-BA-nl-1841 2 Conformiteitverklaring De huidige EG/EU conformiteitverklaring is beschikbaar op: www.kern-sohn.com/ce Bij geijkte weegschalen (= weegschalen met conformiteitsbeoordeling) wordt de conformiteitsverklaring met de weegschaal geleverd. Enkel deze weegschalen worden als medische hulpmiddelen beschouwd. 2.1 Verklaring van grafische symbolen voor medische hulpmiddelen Alle medische weegschalen met dit keurmerk voldoen aan de vereisten van de volgende richtlijnen: 1. 2014/31/EU: Richtlijn inzake niet-automatische weegwerktuigen 2. 93/42/EG: Richtlijn inzake betreffende medische hulpmiddelen De weegschalen met dit keurmerk zijn onderworpen aan conformiteitsbeoordelingsprocedure in overeenstemming met Richtlijn 2014/31/EU voor weegschalen met nauwkeurigheidsklasse III. WF 172795 De markering van het serienummer van elk toestel geplaatst op het toestel en op de verpakking.

MBC-NM-BA-nl-1841 8 "Let op, de opmerkingen in het bijgesloten document opvolgen” of “De gebruiksaanwijzing opvolgen". “De gebruiksaanwijzing opvolgen". “De gebruiksaanwijzing opvolgen". KERN & Sohn GmbH D–72336 Balingen, Germany www.kern-sohn.com Bepaling van de fabrikant van het medisch product met adres. “Elektromedisch apparaat” met een gebruiksdeel type B. Apparaat beschermingklasse II. Verbruikte toestellen zijn geen huisafval! Ze kunnen enkel in stedelijke afvalverzamelpunten worden afgegeven.

9 MBC-NM-BA-nl-1841 12 V DC / 500 mA Gegevens betreffende de voedingspanning van de weegschaal met de aanduiding van de polariteit. Gelijkstroomspanning Informatie Om het vallen van de op de schaal liggende baby te mijden, dient het altijd onder toezicht te zijn. Conform de werkwijze opgegeven op de schaal handelen! Vervoerbeveiliging Een kleine sticker aan de rand van de afleeseenheid wijst de contactdoos aan De weegschaal vóór gebruik waterpas zetten

11 MBC-NM-BA-nl-1841 3.1 Aanduidingoverzicht Aanduiding Bepaling Omschrijving GROSS Aanduiding van het brutogewicht Brandt bij aanduiding van het brutogewicht van het kind (na voeden/drenken) NET Aanduiding van het nettogewicht Brandt bij aanduiding van het nettogewicht van het kind (vóór voeden/drenken). Brandt nadat de weegschaal wordt getarreerd. ZERO Aanduiding van de nulwaarde Indien op de weegschaal niet precieze nulwaarde wordt afgelezen hoewel de schaal ontlast is, de toets drukken. Even afwachten en de weegschaal wordt opnieuw op nul gezet. STABLE Stabilisatieaanduiding De weegschaal is in een stabiele toestand. DRINK Functie DRINK Afgelezen bij actieve functie “Drink”. HOLD Functie HOLD Afgelezen bij actieve functie “Hold”. Accusymbool Brandt wanneer de spanning onder een bepaald minimum staat. Brand wanneer het accuvolumen binnenkort wordt verbruikt.

MBC-NM-BA-nl-1841 12 3.2 Toetsenbordoverzicht MBC 15K2DNM MBC 15K2DEM MBC 20K10NM MBC 20K10EM Toets Bepaling Functie De toets ON/OFF Aan-/uitzetten Toets van op nul zetten De weegschaal is op nul gezet (aanduiding “0.0 kg”). Tijdens numerieke invoer: • Wijziging van de positie van de decimaal Toets HOLD Functie HOLD De toets TARE Weegschaal tarreren Toetsen van de functie “Borstvoeding” Differentiële weging vóór en na voeden (drenken) van het kind. Het nettogewicht van het kind verschijnt: vóór voeden (drenken). In het menu: • Het menu opvragen • Keuze van de menupunten Tijdens numerieke invoer: Wijziging van de numerieke waarde Het brutogewicht verschijnt: na voeden (drenken). In het menu:  De keuze bevestigen Tijdens numerieke invoer:  De numerieke waarde bevestigen

13 MBC-NM-BA-nl-1841 4 Basisopmerkingen (algemene informatie) Conform de Richtlijn 2014/31/EU moeten de weegschalen worden geijkt voor volgende toepassingen: Artikel 1, lid 4. “Gewichtsbepaling in medische praktijk voor wegen van patiënten voor controle, diagnostiek en behandeling.” 4.1 Bestemming Aanduiding  Bepaling van het lichaamsgewicht in de geneeskunde.  Toepassing als een “niet-automatische weegschaal”, d.w.z. het kind dient voorzichtig in het midden van de schaal te worden gelegd. De gewichtswaarde kan na bereiken van een stabiele aanduidingwaarde worden afgelezen. Tegenindicatie  Geen bekende medische bezwaren. 4.2 Gebruik volgens bestemming De weegschalen dienen ter bepaling van het gewicht van de kinderen in ruimtes bedoeld voor medische handelingen. De weegschalen zijn voorzien voor herkennen, voorbehoed en controle van ziektes.

MBC-NM-BA-nl-1841 14 4. 3 Afwijkend gebruik De weegschalen niet voor dynamische wegingen gebruiken. Het weegschaalplateau niet aan langdurige belasting blootstellen. Het kan beschadiging van het meetmechanisme veroorzaken. Stoten en overbelasting van het weegschaalplateau boven aangegeven maximale last (max. ), met bestaande tarravooraftrek, absoluut mijden. Het kan beschadiging van de weegschaal veroorzaken. De weegschaal nooit in ruimtes met explosiegevaar gebruiken. Serie-uitvoering is geen explosiebestendige uitvoering. Men dient daarbij op te letten dat het explosieve mengsel ook van anesthetica met zuurstof of lachgas (distikstofmonoxide) kan ontstaan. Geen wijzigingen in de constructie van de weegschaal aanbrengen. Het kan tot foutieve weegresultaten, inbreuk op technische veiligheidsvoorwaarden als ook tot beschadiging van de weegschaal leiden.

De weegschaal mag enkel conform beschreven richtlijnen worden gebruikt. Andere gebruiksbereiken / toepassingsgebieden vereisen schriftelijke toestemming van de firma KERN. 4. 4 Garantie De garantie vervalt ingeval van:  niet naleven van onze richtlijnen zoals in de gebruiksaanwijzing bepaald;  gebruik niet volgens beschreven toepassingen;  wijziging of opening van het toestel;  mechanische beschadiging of door werking van media, vloeistoffen;  gewoon verbruik;  onjuiste plaatsing of onjuiste elektrische installatie;  overbelasting van het meetmechanisme;  de weegschaal laten vallen. 4. 5 Toezicht over controlemiddelen In het kader van kwaliteitsverzekeringssysteem dienen regelmatig technische meeteigenschappen van de weegschaal en eventueel beschikbare controlegewichten te worden gecontroleerd.

Daarvoor dient de bevoegde gebruiker een juist tijdsinterval als ook aard en omvang van dergelijke controle te bepalen. Informatie betreffende toezicht over controlemiddelen zoals weegschalen als ook over noodzakelijke controlegewichten zijn toegankelijk op de website van de firma KERN (www. kern-sohn.

com). De controlegewichten en weegschalen kan men snel en goedkoop ijken in een kalibratielaboratorium van de firma KERN geaccrediteerd door DKD (Deutsche Kalibrierdienst) (terugzetten naar de norm geldende in bepaald land). Bij weegschalen met een schaal voor de meting van de lichaamslengte is het aanbevolen om de meetprecisie te controleren omdat de bepaling van de lichaamslengte altijd met een grote onnauwkeurigheid samenhangt.

15 MBC-NM-BA-nl-1841 5 Veiligheid grondrichtlijnen 5.1 Richtlijnen van de gebruiksaanwijzing nakomen  Vóór het plaatsen en aanzetten van de weegschaal dient men onderhavige gebruiksaanwijzing nauwkeurig te lezen, ook indien u al ervaring met KERN weegschalen hebt. 5.2 Personeelscholing Om het juiste gebruik en onderhoud van het product te verzekeren dient het medisch personeel de gebruiksaanwijzing te lezen en op te volgen. 5.3 Contaminatie (besmetting) voorkomen Om een kruisbesmetting (mycose, ...) te voorkomen dient de schaal van de kinderweegschaal evt. het weegschaalplateau regelmatig te worden gereinigd. Aanbeveling: na elke weging die aanleiding kan zijn tot een potentiële besmetting (bv. bij wegingen met direct contact van de huid). 5.4 Correct gebruik • Controleer voor elk gebruik de weegschaal op schades.

Ongeoorloofde storingsinvloeden uit de omgeving kunnen tot verkeerde meldingen, onnauwkeurige meetwaarden of een onjuist gedrag van het medische apparaat leiden. Evenzeer kan in bepaalde gevallen het medische apparaat dergelijke storingen bij andere apparaten veroorzaken. Om de problemen op te lossen, is het aanbevelenswaardig, één of meerdere van de volgende maatregelen te treffen: • De uitlijning resp. de afstand van het apparaat tot de storingsbron wijzigen. • Het medische apparaat MBC-NM op één plaats opstellen resp. gebruiken. • Het medische apparaat MBC-NM op een andere stroombron aansluiten. • Gelieve u bij bijkomende vragen tot onze klantenservice te richten. Onbevoegde aanpassingen of uitbreidingen van het apparaat resp. het gebruik van niet aanbevolen toebehoren (bijvoorbeeld voedingseenheid of verbindingskabel) kunnen storingen veroorzaken.

Daarvoor is de fabrikant niet verantwoordelijk. Bovendien kunnen dergelijke wijzigingen tot het verlies van de autorisatie voor het gebruik van het apparaat leiden. Apparaten die hogefrequentiesignalen uitzenden (mobiele telefoons, radiozenders, radiotoestellen) kunnen storingen van het medische apparaat veroorzaken.

17 MBC-NM-BA-nl-1841 6.2 Elektromagnetische emissies Richtlijnen en verklaring vanwege de fabrikant – uitzendingen van elektromagnetische storingen Het medische apparaat MBC-NM is voor de werking in een zoals hieronder aangegeven elektromagnetische omgeving bestemd. De klant of gebruiker van het medische elektrische apparaat MBC-NM dient ervoor te zorgen dat het in een dergelijke omgeving bediend wordt. Metingen van uitzendingen van storingen Overeenstemming Elektromagnetische omgeving - richtlijn Uitzendingen van hoge frequenties nach CISPR 11 / EN 55011 Groep 1 Het medische apparaat MBC-NM maakt uitsluitend voor zijn interne functie gebruik van hoogfrequentie-energie. Daarom is een uitzending van hoge frequenties door het medische apparaat zeer gering en is het onwaarschijnlijk dat nabijgelegen elektronische apparaten gestoord worden.

Uitzendingen van hoge frequenties volgens CISPR 11 / EN 55011 Klasse B Het medische apparaat MBC-NM is geschikt voor het gebruik in alle faciliteiten met inbegrip van deze in een woongedeelte en deze die direct aangesloten zijn op het openbare stroomnet dat ook gebouwen bevoorraadt die voor woondoeleinden gebruikt worden. Uitzendingen van harmonische trillingen volgens IEC 61000-3-2 Klasse A Uitzendingen van spanningsschommelingen / flikkeringen volgens IEC 61000-3-3 Stemt overeen Het medische apparaat MBC-NM mag niet pal naast of met andere apparaten in een gestapelde opstelling gebruikt worden. Indien het noodzakelijk is om het apparaat op deze manier te gebruiken, moet het medische apparaat geobserveerd worden om de reglementair voorgeschreven werking van het apparaat in deze opstelling te controleren.

MBC-NM-BA-nl-1841 18 6. 3 Elektromagnetische storingsbestendigheid Richtlijnen en verklaring vanwege de fabrikant – elektromagnetische storingsbestendigheid Het medische apparaat MBC-NM is voor de werking in een zoals hieronder aangegeven elektromagnetische omgeving bestemd. De klant of gebruiker van het medische elektrische apparaat MBC-NM dient ervoor te zorgen dat het in een dergelijke omgeving bediend wordt. Controles van de storingsbestendigheid IEC 60601-controleniveau Overeen-stemming Elektromagnetische omgeving - richtlijn Ontlading van statische elektriciteit (ESD) volgens IEC 61000-4-2 ± 6 kV contactontlading ± 8 kV luchtontlading ± 6 kV ± 8 kV Vloeren dienen van hout of beton of van keramische tegels voorzien te zijn. Als de vloer van synthetisch materiaal voorzien is, moet de relatieve luchtvochtigheid minstens 30% bedragen.

Snelle transiënte elektrische storingen / Bursts (uitbarstingen) volgens IEC 61000-4-4 ± 2 kV voor netleidingen + 1 kV voor ingangs- en uitgangsleidingen ± 2 kV + 1 kV De kwaliteit van de voedingsspanning dient met die van een typische bedrijfs- of ziekenhuisomgeving overeen te stemmen. Stootspanningen / Surges volgens IEC 61000-4-5 ± 1 kV spanning buitengeleider-buitengeleider ± 2 kV spanning buitengeleider naar aarde ± 1 kV Niet van toepassing De kwaliteit van de voedingsspanning dient met die van een typische bedrijfs- of ziekenhuisomgeving overeen te stemmen.

De kwaliteit van de voedingsspanning dient met die van een typische bedrijfs- of ziekenhuisomgeving overeen te stemmen. Als de gebruiker van het medische apparaat ook bij het opduiken van onderbrekingen van de energievoorziening met het gebruik wenst door te gaan, wordt aanbevolen, het medische apparaat vanuit een onderbrekingsvrije stroomvoorziening of een batterij te voeden.

19 MBC-NM-BA-nl-1841 Magnetisch veld bij de voedingsfrequentie (50/60 Hz) volgens IEC 61000-4-8 3 A/m 3 A/m 50 / 60 Hz Magnetische velden bij de netfrequentie dienen met de typische waarden, zoals ze in een bedrijfs- en ziekenhuisomgeving aan te treffen zijn, overeen te stemmen. OPMERKING is de netwisselspanning vóór de gebruikmaking van de controleniveaus. Richtlijnen en verklaring vanwege de fabrikant – elektromagnetische storingsbestendigheid Het medische apparaat MBC-NM is voor de werking in een zoals hieronder aangegeven elektromagnetische omgeving bestemd. De klant of gebruiker van het medische elektrische apparaat MBC-NM dient ervoor te zorgen dat het in een dergelijke omgeving bediend wordt.

Controles van de storings bestendigheid IEC 60601-controleniveau Overeen-stemming Elektromagnetische omgeving - richtlijn Geleide hogefrequentiestoringen volgens IEC 61000-4-6 3 150 kHz tot 80 MHz 3 V Draagbare en mobiele zend- en ontvangapparatuur mogen niet op een geringere afstand tot het medische apparaat met inbegrip van de leidingen gebruikt worden dan op de aanbevolen beschermingsafstand die conform de voor de zendfrequentie van toepassing zijnde vergelijking berekend wordt. Aanbevolen beschermingsafstand: voor 80 MHz tot 800 MHz voor 800 MHz tot 2,5 GHz met P als het nominale vermogen van de zender in watt (W) in overeenstemming met door de fabrikant van de zender verstrekte gegevens en d als aanbevolen beschermingsafstand in meter (m).

De veldsterkte van stationaire radiozenders dient voor alle frequenties volgens een onderzoek ter plaatsea geringer dan het overeenstemmingsniveau te zijn. b In de omgeving van apparaten die het hiernaast afgebeelde symbool dragen, zijn storingen mogelijk. Gestraalde hogefrequentiestoringen Conform IEC 61000-4-3 3 80 MHz tot 2,5 GHz 3 V/m OPMERKING 1 Bij 80 MHz en 800 MHz geldt het hogere frequentiebereik. OPMERKING 2 Het kan zijn dat deze richtlijnen niet in alle gevallen van toepassing zijn.

MBC-NM-BA-nl-1841 20 a De veldsterkte van stationaire zenders, zoals bijvoorbeeld basisstations van radiotelefoons en mobiele zend- en ontvangapparatuur ter land, amateurradiostations, AM- en FM-radio-omroep- en televisiezender, kunnen in theorie niet exact vooraf bepaald worden. Om de elektromagnetische omgeving met betrekking tot de stationaire zenders te traceren, dient een onderzoek van de elektromagnetische fenomenen van de locatie overwogen te worden. Als de gemeten veldsterkte op de locatie, waar het medische apparaat gebruikt wordt, de hoger vermelde overeenstemmingsniveaus overschrijdt, dient het medische apparaat geobserveerd te worden om de reglementair voorgeschreven werking aan te tonen.

Als er ongewone prestatiekenmerken waargenomen worden, kunnen bijkomende maatregelen, zoals bijvoorbeeld een gewijzigde uitlijning of een andere locatie van het medische apparaat, noodzakelijk zijn. b Via het frequentiebereik van 150 kHz tot 80 MHz dient de veldsterkte geringer dan 3 V/m te zijn. 6. 3. 1 Fundamentele prestatiekenmerken Aanwijzing: Het medische product MBC-NM heeft geen fundamentele prestatiekenmerken conform IEC 60601-1. Het systeem kan door andere apparaten gestoord worden, ook als deze apparaten met de voor hen geldende, aan de uitzending gestelde eisen conform CISPR overeenstemmen. 6. 4 Minimumafstanden Aanbevolen beschermingsafstanden tussen draagbare en mobiele hogefrequentie-telecommunicatieapparaten en het medische apparaat Het medische apparaat MBC-NM is bestemd voor de werking in een elektromagnetische omgeving, waar de hogefrequentiestoringen gecontroleerd zijn.

De klant of gebruiker van het medische elektrische apparaat MBC-NM kan helpen om elektromagnetische storingen te vermijden doordat hij de minimumafstand tussen draagbare en mobiele hogefrequentie-telecommunicatieapparaten (zenders) en het medische apparaat – afhankelijk van het uitgangsvermogen van het communicatieapparaat, zoals hieronder aangegeven – in acht neemt.

21 MBC-NM-BA-nl-1841 Voor zenders, wier maximale nominale vermogen in bovenstaande tabel niet vermeld wordt, kan de aanbevolen beschermingsafstand d in meter (m) berekend worden door gebruikmaking van de vergelijking die tot de betreffende kolom behoort, waarbij P het maximale nominale vermogen van de zender in watt (W) volgens de vermelding vanwege de fabrikant van de zender is. OPMERKING 1 Bij 80 MHz en 800 MHz geldt het hogere frequentiebereik. OPMERKING 2 Het kan zijn dat deze richtlijnen niet in alle gevallen van toepassing zijn. De verspreiding van elektromagnetische grootheden wordt door absorptie en reflecties van de gebouwen, voorwerpen en mensen beïnvloed. 7 Vervoer en opslag 7.1 Controle bij ontvangst Onmiddellijk na ontvangst van het pakket controleren of er geen zichtbare beschadigingen aanwezig zijn, hetzelfde betreft het toestel na het uitpakken.

7.2 Verpakking/ retourvervoer  Alle delen van de originele verpakking dienen te worden behouden voor het geval van eventueel retourvervoer.  Alleen originele verpakking bij retourvervoer gebruiken.  Vóór versturen dienen alle aangesloten kabels en losse/bewegende onderdelen te worden afgekoppeld.  Indien aanwezig dient de vervoerbescherming opnieuw te worden aangebracht.  Alle delen, bv. de schaal, de netadapter, e.d. dienen voor uitglijden en beschadiging te worden beveiligd.

MBC-NM-BA-nl-1841 22 8 Uitpakken, installeren en aanzetten 8.1 Plaats van installatie, gebruikslocatie De weegschalen zijn op dergelijke manier geconstrueerd dat er in normale gebruiksomstandigheden geloofwaardige weegresultaten worden bereikt. De keuze van juiste locatie van de weegschaal verzekert een precieze en snelle werking. Op de plaats van installatie dient men volgende regels op te volgen:  De weegschaal op stabiele, effen oppervlakte plaatsen.  Extreme temperaturen als ook temperatuurverschillen bij bv. plaatsing bij verwarming of in plaatsen met directe werking van zonnestralen mijden.  Tegen directe werking van tocht beveiligen die door open ramen en deuren wordt veroorzaakt.  Bij wegen stoten mijden.  De weegschaal tegen hoge luchtvochtigheid, dampen en stof beschermen.  Het toestel niet aan langdurige werking van grote vochtigheid blootleggen.

Ongewenst dauwen (condensatie van luchtvocht op het toestel) kan voorkomen indien een koud toestel in een veel warmere ruimte wordt geplaatst. In dergelijk geval dient het van netwerk gescheiden toestel ca. 2godzinnej uur acclimatisering aan de omgevingstemperatuur te ondergaan.  Statische lading van de weegschaal en van de gewogen personen vermijden.  Contact met water vermijden. In geval van elektromagnetische velden (bv. van mobiele telefoons of radioapparatuur), statische ladingen als ook instabiele elektrische voeding zijn grote onregelmatigheden in weergave mogelijk (foutief weegresultaat). Men dient dan de weegschaal te verplaatsen. 8.2 Uitpakken De weegschaal voorzichtig uit de verpakking halen en in een aangegeven plek plaatsen. Bij toepassing van een netadapter dient men op te letten dat de voedingskabel geen stootgevaar veroorzaakt.

25 MBC-NM-BA-nl-1841 8.5 Bedrijf met accuvoeding met optionele accu (MBC-A08) Het deksel van de accucontainer (1) onderaan de afleeseenheid openen en de accu aansluiten. Vóór de eerste ingebruikname dient de accu tenminste 12 uur lang te worden opgeladen. Indien op de gewichtsaanduiding het accusymbool verschijnt, betekent het dat de accu binnenkort leeg wordt. De weegschaal kan nog enkele minuten lang werken en wordt vervolgens automatisch uitgeschakeld om de accu te besparen. De accu opladen. De spanning staat onder een bepaald minimum. Het accuvolumen wordt binnenkort verbruikt. De accu is volledig opgeladen. Indien de weegschaal langere tijd niet wordt gebruikt, de accu afnemen en separaat bewaren. Door uitvloeien van elektrolyt kan de weegschaal worden beschadigd.

MBC-NM-BA-nl-1841 26 8.6 Bedrijf met batterijvoeding Als alternatief bij de werking met de accuvoeding kan de weegschaal met de batterijen (6 AA batterijen) werken. Het deksel van de batterijcontainer (1) onderaan de display openen en de batterijen zoals op de afbeelding onder zetten. Het deksel van de batterijcontainer opnieuw vergrendelen. Nadat de batterijen leeg worden, verschijnt het symbool . De batterijen vervangen. Om de batterijen te besparen, schakelt de weegschaal automatisch uit (zie hoofdstuk 11.6 "Functie Auto Off"). De batterij leeg De batterijen worden binnenkort leeg De batterijen volledig opgeladen Batterijen plaatsen: Het deksel van de batterijcontainer afnemen. Batterijhouder aan het contact van de behuizing zoals op de afbeelding aansluiten. De batterijhouder plaatsen. De batterijen in de container plaatsen en het deksel vergrendelen.

27 MBC-NM-BA-nl-1841 8.7 Contactdoos (MBC-NM) Elektrische voeding gebeurt door een externe netadapter die ook als separator tussen het netwerk en de weegschaal dient. De spanningwaarde zichtbaar op de netadapter moet in overeenstemming zijn met lokale spanning. Enkel gekeurde, originele netadapters van de firma KERN gebruiken die conform de norm EN 606011 zijn uitgevoerd. Een kleine sticker aan de kant van de afleeseenheid wijst de contactdoos aan: Indien de weegschaal aan netwerkspanning is aangesloten, brandt de LED. De LED-aanduiding informeert over de oplaadstand van de accu. Groen: De accu is volledig opgeladen. Blauw: De accu wordt opgeladen.

8.8 Optionele netadapters Beschikbare netadapters (optioneel) • MBC-A04 (AUS/EU/UK/US/CH) • MBC-A10 (EU/CH) 8.9 Eerste ingebruikname Om precieze weegresultaten met behulp van elektronische weegschalen te krijgen, dienen ze een juiste werkingstemperatuur te bereiken (zie “Opwarmingstijd”, hoofdstuk 1). Tijdens opwarming moet de weegschaal elektrisch gevoed en aangezet worden (contact, accu’s of batterijen). De nauwkeurigheid van de weegschaal is van lokale valversnelling afhankelijk. De waarde van de valversnelling wordt weergegeven op de typeplaat.

MBC-NM-BA-nl-1841 28 9 Bedrijf 9.1 Wegen  De weegschaal met de toets aanzetten. De weegschaal wordt zelfgediagnosticeerd. De weegschaal is paraat direct nadat de gewichtsaanduiding “0.0 kg” verschijnt.  Door de toets is het mogelijk om, indien nodig, de weegschaal op elk moment op nul te zetten.  Het kind in het midden van de schaal leggen.  Afwachten totdat de stabilisatieaanduiding “STABLE” verschijnt en vervolgens het weegresultaat aflezen.  Indien het kind zwaarder is dan het maximale weegbereik, verschijnt op display het symbool “oL” (= overbelasting) en luidt een akoestisch signaal. 9.2 Tarreren Het eigen gewicht van willekeurige voorbelasting gebruikt voor weging kan worden getarreerd door de toets te drukken, waardoor bij volgende weegprocessen het feitelijke gewicht van het kind verschijnt. (voorbeeld)  Het voorwerp (bv. de handdoek of onderzetter) op de schaal leggen.

 Afwachten totdat de stabilisatieaanduiding “STABLE” verschijnt.  De toets drukken, de nulaanduiding verschijnt. (voorbeeld)  Het kind op de schaal leggen. Afwachten totdat de stabilisatieaanduiding “STABLE” verschijnt en vervolgens het weegresultaat aflezen. Onderaan, links verschijnt het symbool “NET”.

29 MBC-NM-BA-nl-1841  Indien de weegschaal niet belast is, wordt de tarrawaarde met het “minus” teken afgelezen.  Om de opgeslagen tarrawaarde te wissen dient de weegschaal te worden ontlast en de toets gedrukt. 9.3 Functie HOLD (stopfunctie) De weegschaal is voorzien van een geïntegreerde stopfunctie (bepaling van gemiddelde waarde). Daardoor is nauwkeurig wegen van het kind mogelijk ook wanneer het niet rustig op de schaal ligt.  De weegschaal met aanzetten. Afwachten totdat de nulaanduiding verschijnt.  De baby opleggen, de toets drukken, op de display verschijnt kort "--------". Bovendien wordt het symbool “HOLD” afgelezen. (Beispiel)  Het verschijnt vervolgens het “bevroren” gewicht van de baby.  Nadat de weegschaal wordt ontlast, wordt de gewichtswaarde nog ca. 10 seconden lang afgelezen, vervolgens wordt de weegschaal automatisch naar de weegmodus omgeschakeld.

MBC-NM-BA-nl-1841 30 9.4 Functie “Borstvoeding” (controle van de gewichtstoename) Het gewicht van het kind kan vóór de borstvoeding worden opgeslagen. Vervolgens kan door het drukken van de toets de gewichtstoename worden bepaald.  De weegschaal met de toets aanzetten. Afwachten totdat de stabilisatieaanduiding “STABLE” verschijnt. (voorbeeld)  Voordat het wordt borstgevoed, het kind in het midden van de schaal leggen.  Nadat de stabilisatieaanduiding “STABLE” verschijnt, de toets drukken. Het gewicht van het kind wordt opgeslagen. De aanduiding “DRINK” brandt.  Het kind van de schaal afnemen.  Nadat het wordt borstgevoed, het kind op de schaal leggen.  De toets drukken, het verschil van de gewichtswaarden vóór en na borstvoeding wordt afgelezen. Door opnieuw de toets te drukken wordt de weegschaal terug in de weegmodus gezet.

31 MBC-NM-BA-nl-1841 9.6 Gebruik van optionele schaal voor lengtemeting MBC-A01 Behalve het gewicht kan op de weegschaal ook de lichaamslengte worden bepaald met de optionele schaal voor lengtemeting. Daarvoor dient men als volgt te handelen:  De (linker) hoofdbegrenzer (1) op nul (2) zetten.  Het kind in het midden van de schaal leggen.  De schaal voor meting van de lichaamslengte (3) zo ver naar rechts voorzichtig verschuiven dat de hoofdbegrenzer het hoofd van het kind licht aanraakt.  Met de rechter hand de (rechter) voetbegrenzer (4) aan de voetzolen van het kind verschuiven.  Op de schaal de lengte van het kind in cm aflezen. Verdere informatie (bv. betreffende de montage) wordt in de gebruiksaanwijzing bij de schaal voor lengtemeting weergegeven.

MBC-NM-BA-nl-1841 32 10 Menu Bij geijkte weegschalen is de toegang tot het servicemenu “tCH” geblokkeerd. Om de toegangsblokkade te verwijderen dient de zegel te worden vernield en de justeertoets te worden gedrukt. De plaatsing van de justeertoets, zie hoofdstuk 13. Let op: Nadat de zegel wordt verbroken en voordat het weegsysteem opnieuw wordt gebruikt in toepassingen die de ijking vereisen, dient het weegsysteem opnieuw te worden geijkt door een bevoegde genotificeerde instelling en betreffend te worden gemarkeerd met een nieuwe zegel. 10.1 Navigatie in het menu Het menu opvragen  De weegschaal aanzetten, tijdens de zelfdiagnose de toets drukken, de eerste functie [F1 oFF] verschijnt. Functiekeuze  Door de toets is het mogelijk om volgende, afzonderlijke functies te kiezen. Wijziging van de instellingen  De gekozen functie met de toets bevestigen. De actuele instelling verschijnt.

35 MBC-NM-BA-nl-1841 P3 Pro tri Niet gedocumenteerd CoUnt Niet gedocumenteerd rESEt De fabriekinstellingen herstellen SEtGrA Niet gedocumenteerd * Fabriekinstelling 11 Foutmeldingen Aanduiding Omschrijving Nulbereik overschreden (tijdens aanzetten of nadat de toets wordt gedrukt) • Het gewogen materiaal bevindt zich op de schaal • Overbelasting tijdens het op nul zetten van de weegschaal • Onjuist verloop van het justeren • Probleem met de weegcel De waarde buiten het bereik van de A/D omzetter (analoog-digitaal) • Weegcel beschadigd • De elektronica beschadigd Niet mogelijk om nulpunt te starten • Meetcel beschadigd/belast • De elementen zijn op het platform / hebben contact ermee • Vervoerbeveiliging is niet verwijderd • Hoofdplateau beschadigd Ingeval andere foutmeldingen voorkomen, de weegschaal uit- en opnieuw aanzetten.

MBC-NM-BA-nl-1841 36 12 Onderhoud, behouden van werkprestatie, verwijderen 12.1 Reinigen Voordat met alle werkzaamheden wordt gestart verbonden met onderhoud, reinigen en reparatie, dient het toestel van de bedrijfsspanning te worden ontkoppeld. 12.2 Reinigen/ desinfectie Het weegschaalplateau (bv. de zitplaats) en de behuizing uitsluitend met een reinigingsmiddel voor huishoudelijk gebruik reinigen of met een in de handel toegankelijke desinfectiemiddel, bv. 70% isopropanol-oplossing. Het wordt aangeraden een ontsmettingsmiddel voor desinfectie van het natvegen te gebruiken. De aanwijzingen van de producent opvolgen. Geen poets- en agressieve reinigingsmiddelen zoals alcohol, benzine of degelijk gebruiken omdat deze de hoogwaardige oppervlakte kunnen beschadigen.

Om kruisbesmetting (mycose) te voorkomen de volgende desinfectietermijnen naleven: • Weegschaalplateau - voor en na elke meting met direct contact met de huid. • Indien nodig: o afleesinrichting o toetsenbord Het apparaat niet met desinfecteermiddel besproeien. Het desinfectiemiddel mag niet in het binnenhuis van de weegschaal dringen. De verontreiniging onverwijld verwijderen. 12.3 Sterilisatie Sterilisatie van het apparaat is niet toegestaan. 12.4 Onderhoud, behouden van werkprestatie Het toestel mag enkel door geschoolde en door de firma KERN gekeurde medewerkers worden bediend en onderhouden. Regelmatige controle van de conformiteit met de vereisten voor technische veiligheid is aangeraden (STK). Vóór openen dient de weegschaal van netwerk te worden gescheiden.

37 MBC-NM-BA-nl-1841 13 Hulp bij kleine storingen Bij storingen van programmaloop dient de weegschaal kort te worden uitgeschakeld. Vervolgens het weegproces opnieuw starten. Storing: Mogelijke oorzaak: Gewichtsaanduiding brandt niet.  De weegschaal staat niet aan.  Onderbroken verbinding met het netwerk (voedingskabel niet aangesloten/beschadigd).  Gebrek aan netwerkspanning.  De accu/ batterijen niet correct geplaatst of leeg.  Geen accu/ batterijen. Gewichtsaanduiding verandert continu.  Tocht/luchtbeweging.  Tafel-/grondvibratie.  De schaal is in contact met vreemde lichamen of is onjuist geplaatst.  Elektromagnetische velden/statische ladingen (andere instellingplaats voor de weegschaal kiezen – indien mogelijk het toestel uitzetten dat storingen veroorzaakt). Weegresultaat is duidelijk foutief.  Weegschaalaflezing is niet op nul gezet  Onjuist justeren.

MBC-NM-BA-nl-1841 38 14 IJking Algemene informatie: Conform de Richtlijn 2014/31/EU moeten de weegschalen officieel worden geijkt indien ze als volgt worden gebruikt (door de wet bepaalde omvang): a) bij verkoop, indien de productprijs door wegen wordt bepaald; b) bij vervaardiging van medicijnen in apotheken als ook bij analyses in medische en farmaceutische laboratoria; c) voor officiële doeleinden; d) bij vervaardiging van verpakkingen. e) bij gewichtsbepaling in medische praktijk voor wegen van patiënten voor controle, diagnostiek en behandeling. Ingeval van twijfels richt u zich a. u. b. aan lokale Instantie voor Maten en Gewichten. Opmerkingen betreffende de ijking: Weegschalen die in technische gegevens als voor ijken geschikt worden bepaald, hebben een typetoelating geldig op het gebied van de EU.

Indien de weegschaal op het bovengenoemde gebied dient te worden gebruikt waar ijking vereist is, moet zijn ijking officieel en regelmatig vernieuwd worden. Nieuwe ijking van de weegschaal gebeurt conform de voorschriften geldig in een bepaald land. De geldigheidsperiode van de ijking, zie hoofdstuk 16. 1. Men dient de voorschiften te volgen die in het land van gebruik geldig zijn. De ijking van de weegschaal is zonder “zegels” niet geldig. Bij weegschalen met typetoelating informeren de daarop geplaatste zegels dat de weegschaal geopend en onderhouden mag worden enkel door geschoold en bevoegd vakpersoneel. Het vernielen van de zegels betekent dat de ijking niet meer geldig is. Men dient de landelijke wetten en voorschriften te volgen. In Duitsland is een volgende ijking vereist.

De weegschalen die voor ijken geschikt zijn dienen uit gebruik te worden genomen indien: • Het weegresultaat van de wegschaal buiten de grens van toegelaten fout ligt. Daarom dient men de weegschaal regelmatig met een controlegewicht met bekend gewicht te belasten (ca. 1/3 van de maximale last) en de afgelezen waarde met het controlegewicht te vergelijken.

MBC-NM-BA-nl-1841 40 15 Justeren Omdat de waarde van de valversnelling niet op elke plek op aarde gelijk is, dient elke afleesinrichting met een aangesloten schaal aangepast te worden - conform de weegregel voortvloeiende uit regels van natuurkunde - aan de valversnelling op de plaats van installatie van de weegschaal (enkel indien de weegschaal niet eerder in fabriek is gejusteerd op de plaats van installatie). Een dergelijk justeerproces dient men uit te voeren bij eerste ingebruikname, na elke wijziging van locatie van de weegschaal als ook bij temperatuurschommelingen van de omgeving. Om precieze meetwaarden te bereiken is het aanbevolen om aanvullend cyclisch de afleeseenheid te justeren ook in de weegmodus. • Het vereiste kalibratiegewicht voorbereiden. Het gebruikte kalibratiegewicht is van de het weegbereik van de weegschaal afhankelijk, zie hoofdstuk 1.

Indien mogelijk dient het justeren te worden uitgevoerd met een gewicht gelijk aan de maximale weegschaalbelasting. Informatie betreffende controlegewichten kan in internet worden gevonden onder: http://www.kern-sohn.com. • Voor stabiele omgevingsomstandigheden zorgen. Vereiste opwarmingstijd verzekeren voor de stabilisatie van de weegschaal, zie hoofdstuk 1 . Bij geijkte weegschalen is de toegang tot het servicemenu “tCH” geblokkeerd. Om de toegangsblokkade te verwijderen dient de zegel te worden vernield en de justeertoets te worden gedrukt. De plaatsing van de justeertoets, zie hoofdstuk 13. Let op: Nadat de zegel wordt verbroken en voordat het weegsysteem opnieuw wordt gebruikt in toepassingen die de ijking vereisen, dient het weegsysteem opnieuw te worden geijkt door een bevoegde genotificeerde instelling en betreffend te worden gemarkeerd met een nieuwe zegel.

MBC-NM-BA-nl-1841 42  Op de schaal mogen zich geen voorwerpen bevinden.  Afwachten totdat de stabilisatieaanduiding “STABLE” verschijnt en vervolgens met de toets bevestigen. (voorbeeld)  De grootte van het actueel ingestelde kalibratiegewicht verschijnt, de actieve positie blinkt. Indien nodig met de toets de te wijzigen positie kiezen en de cijferwaarde met de toets wijzigen. Met de toets bevestigen, de aanduiding [LoAd] verschijnt.   Het kalibratiegewicht voorzichtig in het midden van de schaal plaatsen.  Afwachten totdat de stabilisatieaanduiding “STABLE” verschijnt.  Met de toets bevestigen, de aanduiding [PASS] verschijnt. Na succesvol justeren wordt de weegschaal zelfgediagnosticeerd. Tijdens de zelfdiagnose het kalibratiegewicht afnemen, de weegschaal wordt automatisch terug naar de weegmodus omgeschakeld.

Ingeval van een justeerfout of een foutief kalibratiegewicht verschijnt een foutmelding - het justeerproces herhalen. Ingeval van een justeerfout of een foutief kalibratiegewicht verschijnt een foutmelding (“Err 4”) op de display, het justeerproces herhalen. 16 Toebehoren (optioneel) Artikelnummer Product MBC-A01 Lengtemeetlat MBC-A04 Netadapter (EU/UK/CH/US/AUS) MBC-A05 Voet-/hoofdsteun MBC-A08 Accu MBC-A10 Netadapter (EU/CH)
