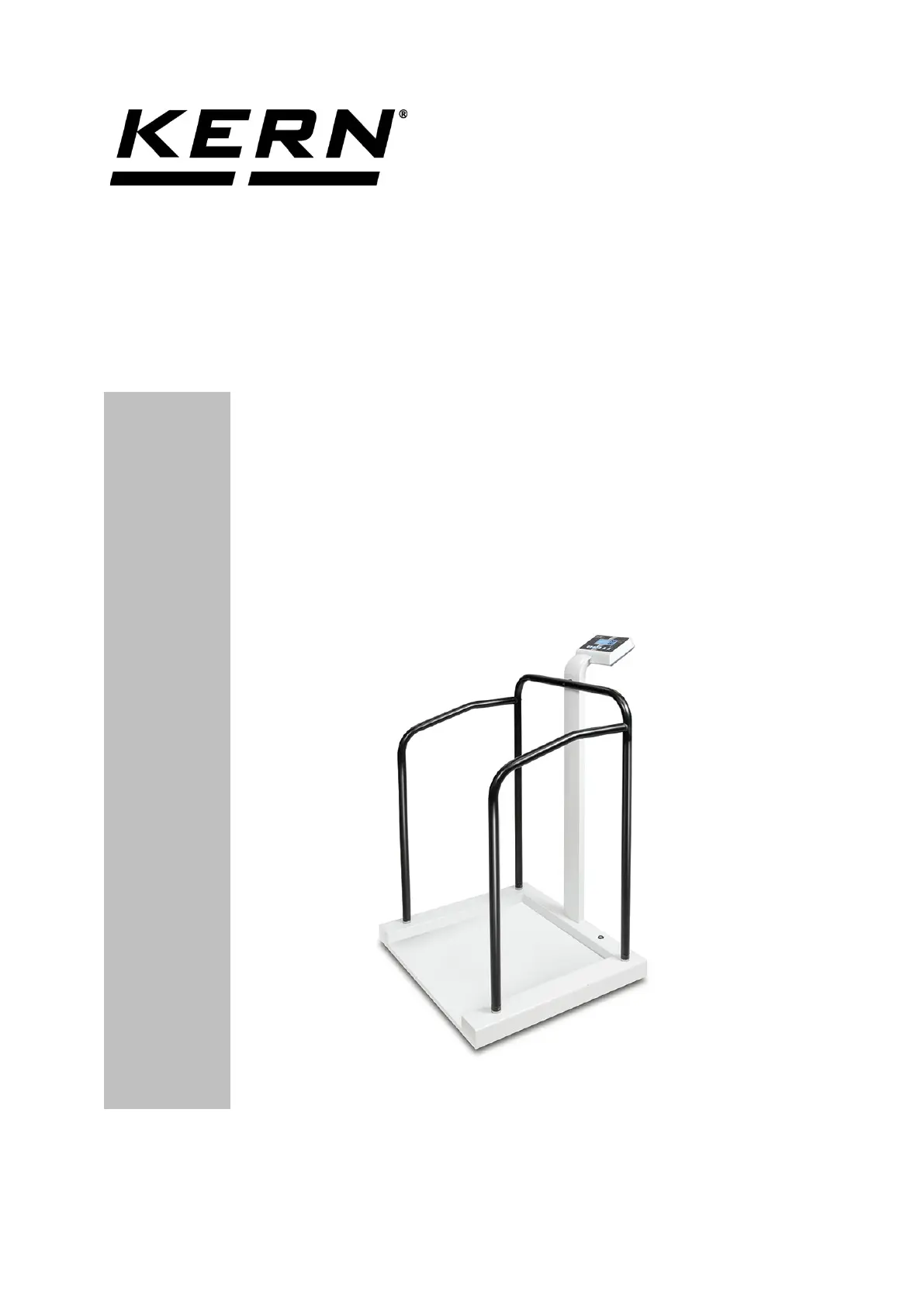

3 MTA-M-BA-nl-1832 NL KERN MTA Versie 3. 2 2018-12 Gebruiksaanwijzing Medische weegschaal met handrail Inhoudsopgave 1 Technische gegevens. 5 2 Conformiteitverklaring. 8 2. 1 Verklaring van de grafische symbolen voor medische hulpmiddelen. 8 3 Overzicht van het apparaat. 11 5. Container van de accu/batterijen. 12 6. Contactdoos. 12 7. Interface RS232C. 12 4 Overzicht toetsenbord. 13 5 Overzicht van de aanduidingen. 14 6 Basisopmerkingen. 15 6. 1 Doel. 15 6. 2 Gebruik volgens bestemming. 15 6. 3 Afwijkend gebruik. 16 6. 4 Garantie. 16 6. 5 Toezicht over controlemiddelen. 16 7 Veiligheid grondrichtlijnen. 17 7. 1 Richtlijnen van de gebruiksaanwijzing nakomen. 17 7. 2 Scholing van het personeel. 17 7. 3 Contaminatie (besmetting) voorkomen. 17 7. 4 Correct gebruik. 17 8 Elektromagnetische compatibiliteit (EMC). 18 8. 1 Algemene informatie. 18 8. 2 Elektromagnetische emissie. 19 8.

MTA-M-BA-nl-1832 4 10. 8 Eerste ingebruikname. 32 11 Gebruik. 32 11. 1 Wegen. 32 11. 2 Tarreren. 33 11. 2. 1 Tarra traceren. 34 11. 3 Functie HOLD. 34 11. 4 De aanvullende decimaal aflezen. 34 11. 4. 1 Bepaling van de index voor het lichaamsgewicht (Body Mass Index). 35 11. 4. 2 Classificering van de waarde van de BMI factor. 36 11. 5 Functie van automatisch uitschakelen "Auto Off". 37 11. 6 Verlichte achtergrond van de aanduiding. 38 12 Menu. 39 12. 1 Navigatie in het menu. 39 12. 2 Menuoverzicht. 40 13 Interface RS-232. 43 13. 1 Pinvastlegging van het uitgangscontact van de weegschaal. 43 13. 2 Technische gegevens. 43 13. 3 Printermodus. 44 14 Foutmeldingen. 45 15 Onderhoud, behouden van werkprestatie, verwijdering. 46 15. 1 Reinigen. 46 15. 2 Reinigen/ desinfectie. 46 15. 3 Sterilisatie. 46 15. 4 Onderhoud, behouden van werkprestatie. 46 15. 5 Verwijderen.

MTA-M-BA-nl-1832 8 2 Conformiteitverklaring De huidige EG/EU conformiteitverklaring is beschikbaar op: www.kern-sohn.com/ce Bij geijkte weegschalen (= weegschalen met conformiteitsbeoordeling) wordt de conformiteitsverklaring met de weegschaal geleverd. Enkel deze weegschalen worden als medische hulpmiddelen beschouwd. 2.1 Verklaring van de grafische symbolen voor medische hulpmiddelen Alle medische weegschalen met dit keurmerk voldoen aan de vereisten van de volgende richtlijnen: 1. 2014/31/EU: Richtlijn inzake niet-automatische weegwerktuigen 2. 93/42/EG: Richtlijn inzake betreffende medische hulpmiddelen De weegschalen met dit keurmerk zijn onderworpen aan conformiteitsbeoordelingsprocedure in overeenstemming met Richtlijn 2014/31/EU voor weegschalen met nauwkeurigheidsklasse III. WF 170012 De markering van het serienummer van elk toestel geplaatst op het toestel en op de verpakking.

9 MTA-M-BA-nl-1832 "Let op, de opmerkingen in het bijgesloten document volgen, evtl. "Gebruiksaanwijzing opvolgen". "Gebruiksaanwijzing opvolgen". "Gebruiksaanwijzing opvolgen". KERN & Sohn GmbH D–72336 Balingen, Germany www.kernsohn.com Bepaling van de fabrikant van het medisch product met adres. "Elektromedisch apparaat" met gebruiksonderdeel type B. Apparaat beschermingklasse II. Versleten apparaten zijn geen huisvuil! Ze kunnen enkel in stedelijke afvalverzamelpunten worden afgegeven.

13 MTA-M-BA-nl-1832 4 Overzicht toetsenbord Typ MTA 400K-1M Typ MTA 400K-1NM Toets Naam Functie De toets ON/OFF Aan-/uitzetten De toets HOLD Functie HOLD / bepaling van een stabiele weegwaarde. De toets BMI Bepaling van de index voor het lichaamsgewicht (Body Mass Index) De toets PRINT De gegevens via interface doorsturen In het menu: • De keuze bevestigen Bij numeriek invoeren: • De numerieke waarde bevestigen Functietoets In het menu: • Het menu opvragen • Keuze van de menupunten Bij numeriek invoeren: • De numerieke waarde vergroten De toets van op nul zetten Weegschaal op nul zetten (aanduiding "0.0"). Bij numeriek invoeren: • Wijziging van de positie van de decimaal De toets TARE Weegschaal tarreren

MTA-M-BA-nl-1832 14 5 Overzicht van de aanduidingen Aanduiding Naam Omschrijving STABLE Stabilisatieaanduiding De weegschaal is in een stabiele stand. ZERO Aanduiding van de nulwaarde Indien op de weegschaal niet precieze nulwaarde wordt afgelezen hoewel de schaal ontlast is, de toets drukken. Even afwachten en de weegschaal wordt opnieuw op nul gezet. NET Aanduiding van het nettogewicht Brandt wanneer het nettogewicht verschijnt. Brandt nadat de weegschaal wordt getarreerd. GROSS Aanduiding van het brutogewicht Brandt wanneer het brutogewicht verschijnt. HOLD Functie HOLD Functie HOLD actief BMI Functie BMI Brandt wanneer de BMI-functie actief is. Batterijen-/Accucapaciteitsindicator Toont batterijen-/accucapaciteit.

15 MTA-M-BA-nl-1832 6 Basisopmerkingen Conform de Richtlijn 2014/31/EG moeten de weegschalen worden geijkt voor volgende toepassingen: artikel 1, lid 4. "Gewichtsbepaling in medische praktijk voor wegen van patiënten voor controle, diagnostiek en behandeling." 6.1 Doel Aanduiding  Bepaling van het lichaamsgewicht in de geneeskunde.  Toepassing als een “niet-automatische weegschaal”, d.w.z. de persoon dient voorzichtig in het midden van het weegschaalplateau te worden gesteld. De gewichtswaarde kan worden afgelezen nadat de afgelezen waarde wordt gestabiliseerd. Contra-indicatie  Geen bekende medische contra-indicaties. 6.2 Gebruik volgens bestemming De weegschaal dient ter bepaling van het gewicht van de staande personen, in ruimtes voorzien voor medische handelingen. De weegschaal is voorzien voor herkennen, voorbehoeding en controle van ziektes.

Bij personenweegschalen dient de gewogen persoon voorzichtig in het midden van het weegschaalplateau te worden gesteld en daar rustig blijven staan. De weegwaarde kan na de stabilisatie worden afgelezen. De weegschaal is ontworpen voor onafgebroken bedrijf. Het weegschaalplateau mag enkel door personen worden betreden die zeker met beide voeten daarop kunnen staan. Voor elk gebruik van de weegschaal dient haar juiste toestand door bevoegde persoon te worden gecontroleerd.

MTA-M-BA-nl-1832 16 6. 3 Afwijkend gebruik De weegschalen niet voor dynamische wegingen gebruiken. Het weegschaalplateau niet aan langdurige belasting blootstellen. Het kan beschadiging van het meetmechanisme veroorzaken. Stoten en overbelasting van de weegschaal boven aangegeven maximale last (Max), met bestaande tarravooraftrek, absoluut mijden. Het kan beschadiging van de weegschaal veroorzaken. De weegschaal nooit in ruimtes met explosiegevaar gebruiken. De serie-uitvoering is geen explosiebestendige uitvoering. Het explosieve mengsel kan ook van anesthetica met zuurstof of lachgas (distikstofmonoxide) ontstaan. Geen aanpassingen in de constructie van de weegschaal aanbrengen. Het kan tot foutieve weegresultaten, inbreuk op technische veiligheidsvoorwaarden als ook tot beschadiging van de weegschaal leiden. De weegschaal mag enkel conform beschreven richtlijnen worden gebruikt.

Andere gebruiksbereiken / toepassingsgebieden vereisen schriftelijke toestemming van de firma KERN. 6. 4 Garantie De garantie vervalt ingeval van: • niet naleven van onze richtlijnen zoals in de gebruiksaanwijzing bepaald; • gebruik niet volgens beschreven toepassingen; • wijziging of opening van het toestel; • mechanische beschadiging of door werking van media, vloeistoffen; • natuurlijke slijtage; • onjuiste plaatsing of onjuiste elektrische installatie; • overbelasting van het meetmechanisme; • de weegschaal laten vallen. 6. 5 Toezicht over controlemiddelen In het kader van kwaliteitsverzekeringssysteem dienen regelmatig technische meeteigenschappen van de weegschaal en eventueel beschikbare controlegewichten te worden gecontroleerd. Daarvoor dient de bevoegde gebruiker een juist tijdsinterval als ook aard en omvang van dergelijke controle te bepalen.

17 MTA-M-BA-nl-1832 7 Veiligheid grondrichtlijnen 7.1 Richtlijnen van de gebruiksaanwijzing nakomen  Vóór plaatsen en aanzetten van het apparaat dient men onderhavige gebruiksaanwijzing nauwkeurig te lezen, ook indien u al ervaring met KERN weegschalen hebt. 7.2 Scholing van het personeel Om het juiste gebruik en onderhoud van het product te verzekeren dient het medisch personeel de gebruiksaanwijzing te lezen en op te volgen. 7.3 Contaminatie (besmetting) voorkomen Om een kruisbesmetting (mycose, ...) te voorkomen dient het weegschaalplateau regelmatig te worden gereinigd. Aanbeveling: na elke weging die aanleiding kan zijn tot een potentiële besmetting (bv. bij wegingen met direct contact van de huid). 7.4 Correct gebruik • De personenweegschaal enkel onder toezicht van bevoegd personeel betreden en verlaten (zie hoofdstuk 7.2). • Controleer voor elk gebruik de weegschaal op schades.

MTA-M-BA-nl-1832 18 8 Elektromagnetische compatibiliteit (EMC) 8. 1 Algemene informatie Tijdens de installatie en gebruik van de elektrische personenweegschalen MTA dienen bijzondere veiligheidsmaatregelen inzake elektromagnetische compatibiliteit in acht te worden genomen. De apparaat parameters voldoen aan de grenswaarden voor elektrisch medisch apparaat groep 1, klasse B (conform de norm EN 60601-1-2). Elektronische compatibiliteit (EMC) is het vermogen van een apparaat om op betrouwbare wijze in zijn elektromagnetische omgeving te functioneren zonder in deze omgeving ontoelaatbare elektromagnetische storingen te verzenden. De storingen worden met name door aansluitingsleidingen of de lucht overgedragen. Ontoelaatbare interferenties uit de omgeving kunnen tot foutief aflezen van de aanduidingen en onjuiste metingen of wel tot niet correcte werking van de personenweegschalen MTA leiden.

De personenweegschalen MTA kunnen analogisch gelijke storingen in bepaalde omstandigheden in andere apparaten veroorzaken. Om de storingen te verhelpen wordt het aanbevolen enkele van de maatregelen te ondernemen: • De plaatsing of afstand van het apparaat tegenover storingsbron wijzigen. • De personenweegschalen MTA op een andere plek installeren of gebruiken. • De personenweegschalen MTA aan een andere voedingsbron aansluiten. • Bij verdere vragen met ons servicecentrum contact opnemen. Niet toegestane aanpassingen of verbouwen van het apparaat of gebruik van niet aanbevolen accessoires (bv. netadapter of aansluitingsleidingen) kunnen storingen veroorzaken. De producent is er niet aansprakelijk voor. Zulke aanpassingen kunnen leiden tot verlies van de bevoegdheden voor gebruik van het apparaat.

De storingen van de personenweegschalen MTA kunnen worden veroorzaakt door de apparaten die radiofrequentie signalen (mobiele telefoons, radiozenders, radio-ontvangers) uitzenden. Ze mogen niet worden gebruik in de omgeving van de personenweegschalen MTA. In het hoofdstuk 8.

19 MTA-M-BA-nl-1832 8.2 Elektromagnetische emissie Richtlijnen en verklaring van de producent Emissie van de elektromagnetische storingen De personenweegschalen MTA worden bedoeld voor gebruik in een van de volgende elektromagnetische omgeving. De klant of de gebruiker van de personenweegschaal MTA moet ervoor zorgen dat ze in dergelijke omgeving werkt. Metingen van de interferentie Overeenstemming Elektromagnetische omgeving - richtlijnen Hoogfrequente emissie conform de norm CISPR 11/EN 55011 Groep 1 De personenweegschalen MTA gebruiken de hoogfrequente energie alleen voor de interne werking. Daarom is hun hoogfrequente emissie zeer laag, waardoor waarschijnlijk het schadelijke interferentie voor de elektronische apparaten in de omgeving veroorzaakt.

Hoogfrequente emissie conform de norm CISPR 11/EN 55011 Klasse B De personenweegschalen MTA kunnen in alle objecten, ook in de woonhuizen worden gebruikt, die rechtstreeks aan de openbare net die het stroom aan de woonhuizen levert, worden aangesloten. Harmonische emissies conform de norm IEC 61000-3-2 Klasse A Emissie van spanningsschommelingen /flicker conform de norm IEC 61000-3-3 stemt overeen De personenweegschalen MTA mogen niet in de nabijheid van andere apparaten of gestapeld met andere apparaten worden gebruikt. Bij dergelijke werking worden de weegschalen MTA gecontroleerd of deze bij zulke opstelling conform beoogd gebruikt worden.

MTA-M-BA-nl-1832 20 8. 3 Elektromagnetische immuniteit Richtlijnen en verklaring van de producent Elektromagnetische immuniteit De personenweegschalen MTA worden bedoeld voor gebruik in een van de volgende elektromagnetische omgevingen. De klant of de gebruiker van de personenweegschalen MTA moet ervoor zorgen dat ze in dergelijke omgeving werkt. Immuniteitstesten Testniveau in overeenstemming met IEC 60601 Overeenstemming Elektromagnetische omgeving - richtlijnen Elektrostatische ontlading (ESD) conform de norm IEC 61000-4-2 ±6 kV, contact ontlading ±8 kV, lucht ontlading ±6 kV ±8 kV De vloeren moeten van hout of beton of keramische tegels zijn. Wanneer de vloer van een synthetisch materiaal is, moet de relatieve luchtvochtigheid minstens 30% zijn.

Snelle elektrische transiënten / barsten conform de norm IEC 61000-4-4 ±2 kV, voor de elektrische leidingen ±1 kV, voor de in- en uitgang leidingen ±2 kV ±1 kV De kwaliteit van de voedingsspanning moet met een typische commerciële of ziekenhuisomgeving overeenstemmen. Stroomstoten / overspanningen conform de norm IEC 61000-4-5 ±1 kV, spanning externe geleider – externe geleider ±2 kV, spanning externe geleider- aarding ±1 kV Niet van toepassing De kwaliteit van de voedingsspanning moet met een typische commerciële of ziekenhuisomgeving overeenstemmen. Spanningsdalingen, korte onderbrekingen en schommelingen in de voedingsspanning conform de norm IEC 61000-4-11 < 5%  (> 95% inbraak ) voor 1/2 periode 40%  (> 60% inbraak  voor 5 periodes 70%  (> 30% inbraak ) voor 25 periodes < 5%  (> 95% inbraak ) tot 5 s. De naleving van de eisen voor alle vereiste voorwaarden.

21 MTA-M-BA-nl-1832 Richtlijnen en verklaring van de producent Elektromagnetische immuniteit De personenweegschalen MTA worden bedoeld voor gebruik in een van de volgende elektromagnetische omgevingen. De klant of de gebruiker van de personenweegschaal MTA moet ervoor zorgen dat ze in dergelijke omgeving werkt. Immuniteitstesten Testniveau IEC 60601 Overeenstemming Elektromagnetische omgeving - richtlijnen Uitgestraalde HF storingen conform de norm IEC 61000-4-6 3  van 150 kHz t/m 80 MHz 3 V Draagbare en mobiele HF-communicatieapparaten mogen niet dicht bij de personenweegschalen MTA en haar geleiders worden gebruikt in de afstand kleiner dan aanbevolen beschermende afstand, berekend volgens de formule voor de werkfrequentie van de zender. Aanbevolen beschermende afstand:  = 1. 2√  =1. 2√ voor de frequentie van 80 MHz t/m 800 MHz  =2.

3√ voor de frequentie van 800 MHz t/m 2,5 GHz waar: waarbij "P" het vermogen van de zender in Watt [W] is, volgens de gegevens van de zenderproducent, en "d" — aanbevolen beschermende afstand in meters [m]. De veldsterkte van de vaste HF zenders voor alle frequenties moet overeenstemmen met de lokale meting en moet kleiner zijn dan het conformiteitsniveau. b In de nabijheid van de apparaten voorzien van onderstaand symbool kunnen storingen voorkomen. Emissie van hoge frequentiestoringen conform de norm IEC 61000-4-3 3  van 80 MHz t/m 2,5 GHz 3 V/m LET OP 1 Bij de frequentie van 80 MHz en 800 MHz is hoger frequentiebereik van toepassing. LET OP 2 Deze richtlijnen zijn niet in alle gevallen van toepassing. De verspreiding van elektromagnetische golven wordt door absorptie en reflectie van structuren, door de objecten en de mensen beïnvloed.

Om nauwkeurige gegevens over de elektromagnetische omgeving van de vaste zenders te krijgen, dient het elektromagnetische locatieonderzoek te worden gedaan. Als de gemeten veldsterkte op de locatie waar het wordt gebruikt groter is dan het bovenstaande conformiteitsniveau, dienen de personenweegschalen MTA naar de normale werking te worden gecontroleerd. Wanneer de abnormale werking wordt waargenomen, worden extra maatregelen ondernomen zoals verplaatsen van de personenweegschalen MTA. b Bij het frequentiebereik van 150 kHz t/m 80 MHz dient de veldsterkte minder zijn dan 3 V/m.

MTA-M-BA-nl-1832 22 8.3.1 Belangrijkste kenmerken Opmerking: De personenweegschalen MTA hebben geen essentiële prestaties bepaald door de norm IEC 60601-1. Het systeem kan worden verstoord door andere apparaten, zelfs wanneer deze apparaten voldoen aan de relevante toepasselijke emissie-eisen van de norm CISPR. 8.4 Minimale afstanden Aanbevolen beschermende afstanden tussen de draagbare en mobiele HF-communicatieapparaten en de personenweegschalen De personenweegschalen MTA worden bedoeld voor werking in de elektromagnetische omgeving met de gecontroleerde HF storingen.

Nominaal vermogen van de zender W Scheidingsafstand , afhankelijk van de zendfrequentie m van 150 kHz t/m 80 MHz  = 1.2√ van 80 MHz t/m 800 MHz  = 1.2√ van 800 MHz t/m 2.5 GHz  = 2.3√ 0,01 0,12 0,12 0,23 0,1 0,38 0,38 0,73 1 1,20 1,20 2,30 10 3,80 3,80 7,30 100 12,00 12,00 23,00 Voor zenders met een maximaal vermogen dat niet wordt opgenomen in bovenstaande tabel kan de aanbevolen beschermende afstand "d" in meters [m] worden bepaald met de formule als in de juiste kolom aangegeven, waarbij "P" het maximale vermogen van de zender in watt [W] volgens de de zenderproducent is. LET OP 1 Bij de frequentie van 80 MHz en 800 MHz is hoger frequentiebereik van toepassing. LET OP 2 Deze richtlijnen zijn niet in alle gevallen van toepassing. De verspreiding van elektromagnetische golven wordt door absorptie en reflectie van structuren, door de objecten en de mensen beïnvloed.

23 MTA-M-BA-nl-1832 9 Vervoer en opslag 9.1 Controle bij ontvangst Onmiddellijk na ontvangst van het pakket controleren of er geen zichtbare beschadigingen aanwezig zijn, hetzelfde betreft het apparaat na uitpakken. 9.2 Verpakking/ retourvervoer  Alle delen van de originele verpakking dienen te worden behouden voor het geval van eventueel retourvervoer.  Alleen originele verpakking bij retourvervoer gebruiken.  Vóór versturen dienen alle aangesloten kabels en losse/bewegende onderdelen te worden afgekoppeld.  Indien aanwezig dient de vervoerbescherming opnieuw te worden aangebracht.  Alle delen, bv. het weegschaalplateau, de netadapter, e.d. dienen voor uitglijden en beschadiging te worden beveiligd.

MTA-M-BA-nl-1832 24 10 Uitpakken, installeren en aanzetten 10.1 Plaats van installatie, gebruikslocatie De weegschalen worden op dergelijke manier geconstrueerd dat er in normale gebruiksomstandigheden geloofwaardige weegresultaten worden bereikt. De keuze van juiste locatie van de weegschaal verzekert een precieze en snelle werking. Op de plaats van installatie dient men volgende regels op te volgen: • De weegschaal op stabiele, effen oppervlakte plaatsen. • Extreme temperaturen als ook temperatuurverschillen bij bv. plaatsing bij verwarming of in plaatsen met directe werking van zonnestralen mijden. • De weegschaal tegen directe werking van tocht beveiligen die door open ramen en deuren wordt veroorzaakt. • Bij wegen stoten mijden. • De weegschaal tegen hoge luchtvochtigheid, dampen en stof beschermen. • Het toestel niet aan langdurige werking van grote vochtigheid blootleggen.

Ongewenst dauwen (condensatie van luchtvocht op het apparaat) kan voorkomen indien een koud apparaat in een veel warmere ruimte wordt geplaatst. In dergelijk geval dient het van netwerk gescheiden toestel ca. 2 uur acclimatisering aan de omgevingstemperatuur te ondergaan. • Statische lading van de weegschaal en van de gewogen personen vermijden. • Contact met water vermijden. In geval van elektromagnetische velden (bv. van mobiele telefoons of radioapparatuur), statische ladingen als ook instabiele elektrische voeding zijn grote onregelmatigheden in weergave mogelijk (foutief weegresultaat). Men dient in dat geval de weegschaal te verplaatsen of de storingsbron verwijderen. 10.2 Uitpakken De afzonderlijke weegschaalelementen of de complete weegschaal voorzichtig uit de verpakking halen en in een aangegeven werkplek plaatsen.

25 MTA-M-BA-nl-1832 10.3 Leveringsomvang Serietoebehoren: • Weegschaal met afleeseenheid en statief • Netadapter (conform de norm EN 60601-1) • Gebruiksaanwijzing • 4 regelvoeten • Schroeven / kleine onderdelen 2 st. 8 st. 2 st. 2 st. 10.4 Montage en plaatsing van de weegschaal  De weegschaal waterpas zetten met schroefvoeten, de luchtbel in de libel (waterpas) moet zich in het gemarkeerde bereik bevinden.  Men dient regelmatig te controleren of het waterpas is.

MTA-M-BA-nl-1832 28 10.5 Netwerkaansluiting De elektrische voeding wordt door de externe netadapter geleverd die ook de weegschaal van het net kan scheiden. De spanningswaarde zichtbaar op de netadapter moet in overeenstemming zijn met lokale spanning. Enkel gekeurde, originele netadapters van de firma KERN gebruiken die conform de norm EN 60601-1 zijn uitgevoerd. Een kleine sticker aan de kant van de display wijst de contactdoos aan. Indien de weegschaal aan netwerkspanning is aangesloten, brandt de LED. Tijdens het opladen informeert de LED aanduiding over de oplaadstand van de accu: groen: De accu is volledig opgeladen blauw: De accu wordt opgeladen Standaard uitvoering van de weegschaal is zonder accu.

29 MTA-M-BA-nl-1832 10.6 Bedrijf met accuvoeding met optionele accu Het deksel van de accucontainer (1) onderaan de display openen en de accu aansluiten. Vóór de eerste ingebruikname dient de accu tenminste 12 uur lang te worden opgeladen. Indien op het gewichtsscherm het symbool verschijnt, betekent het dat de capaciteit van de accu snel leeg wordt. De weegschaal kan nog enkele minuten lang werken en wordt vervolgens automatisch uitgeschakeld om de accu te besparen. De accu opladen. De spanning staat onder een bepaald minimum De capaciteit van de accu wort snel leeg. De accu is volledig opgeladen Voordat de weegschaal wordt gestart, de accu volledig opladen. Rechts boven de aanduiding is LED met het symbool . De groene LED brandt wanneer de accu volledig opgeladen is. Het licht is blauw, het is aan het laden.

Indien de weegschaal langere tijd niet wordt gebruikt, de accu afnemen en separaat bewaren. Door uitvloeien van elektrolyt kan de weegschaal worden beschadigd. 1

MTA-M-BA-nl-1832 30 10.7 Bedrijf met batterijvoeding Als alternatief bij de werking met de accuvoeding kan de weegschaal met de batterijen (6 AA batterijen) werken. Het deksel van de batterijcontainer (1) onderaan de display openen en de batterijen zoals op de afbeelding onder zetten. Het deksel van de batterijcontainer opnieuw vergrendelen. Wanneer de batterijen leeg worden, verschijnt het symbool . De batterijen vervangen. Om de batterijen te besparen, schakelt de weegschaal automatisch uit (zie hoofdstuk 11.6 "Functie Auto Off"). De batterij leeg De batterijen worden binnenkort leeg De batterijen volledig opgeladen

MTA-M-BA-nl-1832 32 10.8 Eerste ingebruikname Om precieze weegresultaten met behulp van elektronische weegschalen te krijgen, dienen ze een juiste werkingstemperatuur te bereiken (zie “Opwarmingstijd”, hoofdstuk 1). Tijdens opwarming moet de weegschaal elektrisch gevoed en aangezet worden (contact, accu of batterijen). De nauwkeurigheid van de weegschaal is van lokale valversnelling afhankelijk. De waarde van de valversnelling wordt weergegeven op de typeplaat. 11 Gebruik 11.1 Wegen  De weegschaal met de toets aanzetten. Het wordt autotest van de weegschaal uitgevoerd. De weegschaal is paraat direct nadat de gewichtsaanduiding “0.0 kg” verschijnt.  Met de toets is het mogelijk om, indien nodig, de weegschaal op elk moment op nul te zetten.  De persoon in het midden van de weegschaal stellen.

Afwachten totdat de stabilisatieaanduiding "STABLE" verschijnt en vervolgens het weegresultaat aflezen.  Indien een persoon zwaarder is dan het weegbereik, verschijnt op display het symbool “OL” (= overbelasting).

33 MTA-M-BA-nl-1832 11.2 Tarreren Het eigen gewicht van willekeurige voorbelasting gebruikt voor weging kan worden getarreerd door de toets te drukken, waardoor bij volgende weegprocessen het feitelijke gewicht van de gewogen persoon verschijnt. (voorbeeld)  Het voorwerp (bv. het handdoek of onderzetter) op de schaal leggen.  De toets drukken, de nulaanduiding verschijnt. Beneden links verschijnt het symbool "NET". (voorbeeld)  De persoon in het midden van de weegschaal stellen. Afwachten totdat de stabilisatieaanduiding "STABLE" verschijnt en vervolgens het weegresultaat aflezen.  Indien de weegschaal niet belast is, wordt de gememoriseerde tarrawaarde met de negatieve waardeteken afgelezen.  Om de gememoriseerde tarrawaarde te wissen dient de weegschaal te worden ontlast en de toets gedrukt.

MTA-M-BA-nl-1832 34 11.2.1 Tarra traceren De weegschaal kan meermaals worden getarreerd. Deze functie kan worden geactiveerd of gedeactiveerd. Daarvoor dient in het menu de volgende instelling te worden ingevoerd: • Menu-instelling: [F5 Pag.]  [Pag.] (zie hoofdstuk 12) 11.3 Functie HOLD De weegschaal bezit de geïntegreerde stilstand functie (gemiddelde waarde). Daardoor is het mogelijk om personen precies te wegen hoewel ze niet rustig op het weegschaalplateau staan.  De weegschaal met de toets aanzetten. Afwachten totdat de stabilisatieaanduiding "STABLE" verschijnt. (voorbeeld)  De toets drukken totdat de aanduiding “----------” en het symbool "HOLD" verschijnen.  De persoon in het midden van het weegschaalplateau stellen.  Daarna verschijnt de stabilisatieaanduiding "STABLE" en de gewichtswaarde wordt afgelezen en "bevroren".

Na de ontlasting wordt de gewichtswaarde afgelezen gedurende ca. 10 seconden, de weegschaal wordt vervolgens automatisch terug naar de weegmodus gezet. Het symbool "HOLD" verdwijnt. Bij te veel beweging is de bepaling van gemiddelde waarde niet mogelijk. 11.4 De aanvullende decimaal aflezen (korte, aanvullende decimaal) Bij afgelezen gewichtswaarde drukken en gedurende ca. 2 seconden lang de toets gedrukt houden. Na ca. 5 s verschijnt de tweede decimaal. Deze waarde wordt toch niet als geijkt beschouwd en mag niet als geijkte weegschaal worden beschouwd.

35 MTA-M-BA-nl-1832 Bepaling van de index voor het lichaamsgewicht (Body Mass Index) De voorwaarde voor de berekening van BMI is de lichaamsgrootte van de desbetreffende persoon. Het moet bekend zijn. 11.4.1 Bepaling van de index voor het lichaamsgewicht (Body Mass Index)  De weegschaal met de toets aanzetten.  Afwachten totdat de stabilisatieaanduiding "STABLE" verschijnt.  De toets drukken. De laatst ingevoerde lichaamsgrootte verschijnt, de actieve positie blinkt. Het symbool "BMI" brandt.  De lichaamsgrootte met de toetsen en invoeren.  De ingevoerde waarde met bevestigen. De waarde BMI "0.0"verschijnt.  De persoon in het midden van het weegschaalplateau stellen. De aanduiding "----------" verschijnt kort en vervolgens de BMI waarde van betrokken persoon.  Het weegschaalplateau ontlasten.  Naar de weegmodus met de toets teruggaan.

Het symbool "BMI" brandt niet meer, de aanduiding "kg" verschijnt. • Betrouwbare bepaling van de BMI is enkel mogelijk bij de lichaamslengte van 100 cm t/m 200 cm en het gewicht > 10 kg. • Bij onrustige wegingen kan de aanduiding worden gestabiliseerd met de functie "HOLD".

37 MTA-M-BA-nl-1832 11.5 Functie van automatisch uitschakelen "Auto Off" Wanneer de display of het weegschaalplateau niet worden bediend, wordt de weegschaal automatisch na ingestelde tijd uitgeschakeld. • Menu-instelling: [F1 oFF]  [oFF 0/3/5/15/30] (zie hoofdstuk 12)  (voorbeeld) (voorbeeld)  In de weegmodus de toets drukken, de eerste functie [F1 oFF] verschijnt.  De toets drukken, de laatst opgeslagen tijd verschijnt, bv. [oFF 15].  De toets zo vaak drukken totdat de gewenste tijd verschijnt, bv. [oFF 30]. [oFF 0] De functie AUTO OFF wordt gedeactiveerd [oFF 3] Het weegsysteem wordt na 3 minuten uitgeschakeld. [oFF 5] Het weegsysteem wordt na 5 minuten uitgeschakeld. [oFF 15] Het weegsysteem wordt na 15 minuten uitgeschakeld. [oFF 30] Het weegsysteem wordt na 30 minuten uitgeschakeld.  De gekozen tijd opslaan door de toets te drukken, de functie [F1 oFF] verschijnt.

39 MTA-M-BA-nl-1832 12 Menu Bij geijkte weegschalen is de toegang tot het servicemenu "tCH"geblokkeerd. Om de toegangsblokkade te verwijderen dient de zegel te worden vernield en de kalibratietoets te worden gedrukt. De plaatsing van de toets, zie hoofdstuk 17. Let op: Nadat de zegel wordt verbroken en voordat het weegsysteem opnieuw wordt gebruikt in toepassingen die de ijking vereisen, dient het weegsysteem opnieuw te worden geijkt door een bevoegde genotificeerde instelling en betreffend te worden gemarkeerd met een nieuwe zegel. 12.1 Navigatie in het menu Het menu opvragen  In de weegmodus de toets drukken, de eerste functie [F1 oFF] verschijnt. Functiekeuze  Door de toets is het mogelijk om volgende, afzonderlijke functies te kiezen. Wijziging van de instellingen  De functiekeuze met de toets bevestigen. De actuele instelling verschijnt.

 De gewenste instelling met de toets kiezen en met bevestigen, de weegschaal wordt naar het menu teruggezet. Het menu verlaten/ terug naar de weegmodus  De toets drukken, de weegschaal wordt naar de weegmodus teruggezet.

MTA-M-BA-nl-1832 40 12.2 Menuoverzicht Blok van het hoofdmenu Punt van de submenu Toegankelijke instellingen/verklaring Automatisch uitschakelen Functie "Auto off" oFF 0* Automatisch uitzetten uit oFF 3 Automatisch uitschakelen na 3 minuten oFF 5 Automatisch uitschakelen na 5 minuten oFF 15 Automatisch uitschakelen na 15 minuten oFF 30 Automatisch uitschakelen na 30 minuten oFF* Niet gedocumenteerd Prt Pr ACC Interfaceparameters 1. Interface modus RS232 Met de toets het gewenste formaat kiezen en met bevestigen. P Prt De gewichtswaarde wordt aan het optelgeheugen toegevoegd en na drukken van de toets PRINT uitgegeven.

P Cont Continue gegevenstransmissie Serie Niet gedocumenteerd ASK Bevelen voor afstandsbediening: W: Elke gewichtswaarde uitgeven S: Stabiele weegwaarde uitgeven T: Tarreren Z: Op nul zetten P cnt 2 Niet gedocumenteerd P Stab Continue transmissie van de stabiele weegwaarde P Auto De gewichtswaarde wordt aan het optelgeheugen toegevoegd en uitgegeven. 2. Transmissiesnelheid Nadat het interface RS232 wordt bevestigd, verschijnt de actueel ingestelde transmissiesnelheid (b xxxx). Met de toets de gewenste transmissiesnelheid kiezen en met de toets bevestigen. Transmissiesnelheid, keuze: 600, 1200, 2400, 4800, 9600

41 MTA-M-BA-nl-1832 3. Uitgangsformaat voor de gegevens (enkel bij de instelling P Prt, P Auto, P Cont) Nadat de transmissiesnelheid wordt bevestigd, verschijnt het actueel ingestelde uitdraaiformaat voor de gegevens. Met de toets het gewenste formaat kiezen en met de toets bevestigen. enkel bij de instelling P Prt, P Auto Prt 0–3 Formaat van de gegevensuitdraai, zie hoofdstuk 13.3 enkel bij de instelling P Cont Cont 1 Standaard instelling Sd0 – on/off Continue gegevensuitdraai, keuze: „sende 0”, ja/nee Cont 1 Niet gedocumenteerd Cont 3 Niet gedocumenteerd 4. Printertype Nadat het uitdraaiformaat van de gegevens wordt bevestigd, verschijnt het actueel ingestelde printertype. Met de toets de gewenste printertype kiezen en met de toets bevestigen.

LP50 Niet gedocumenteerd tPUP Deze instelling gebruiken Verlichte achtergrond van de aanduiding bl on Verlichte achtergrond van de aanduiding aan bL off Verlichte achtergrond van de aanduiding uit bL AU Verlichte achtergrond van de aanduiding tijdens bediening van de weegschaal automatisch aanzetten Servicemenu Pin Wachtwoord invoeren: De toetsen , en achter elkaar drukken. Kalibratietoets drukken, plaatsing, zie hoofdstuk 17. Indicatiesnelheid 15* Niet gedocumenteerd 30 60 7,5

43 MTA-M-BA-nl-1832 13 Interface RS-232 Met interface RS232 kunnen de weeggegevens worden uitgegeven afhankelijk van de menu-instelling of automatisch na het drukken van . De gegevens worden asynchroon in de ASCII code getransmitteerd. Om de communicatie tussen de weegschaal en de printer te verzekeren moet er aan volgende eisen worden voldaan: • De weegschaal met de printerinterface met een juiste leiding verbinden. Een storingvrij bedrijf wordt enkel verzekerd bij toepassing van een juiste interfaceleiding van de firma KERN. • De communicatieparameters (transmissiesnelheid, bits en pariteit) van de weegschaal en de printer, moeten met elkaar overeenstemmen. Een gedetailleerde beschrijving van de communicatieparameters, zie hoofdstuk 13.2.

45 MTA-M-BA-nl-1832 14 Foutmeldingen Aanduiding Omschrijving Nulbereik overschreden (tijdens aanzetten of nadat de toets wordt gedrukt) • Het gewogen materiaal bevindt zich op de schaal • Overbelasting tijdens het op nul zetten van de weegschaal • Onjuist verloop van de kalibratie • Probleem met de weegcel De waarde buiten het bereik van de A/D omzetter (analoog-digitaal) • Weegcel beschadigd • Elektronisch systeem beschadigd Ingeval van andere foutmeldingen, de weegschaal uit- en opnieuw aanzetten. Indien de foutmelding verder verschijnt, de producent raadplegen.

MTA-M-BA-nl-1832 46 15 Onderhoud, behouden van werkprestatie, verwijdering 15.1 Reinigen Voordat met alle werkzaamheden wordt gestart verbonden met onderhoud, reinigen en reparatie, dient het toestel van de bedrijfsspanning te worden ontkoppeld. 15.2 Reinigen/ desinfectie Het weegschaalplateau (bv. de zitplaats) en de behuizing uitsluitend met een reinigingsmiddel voor huishoudelijk gebruik reinigen of met een in de handel toegankelijke desinfectiemiddel, bv. 70% isopropanol -oplossing. Het wordt aangeraden een ontsmettingsmiddel voor desinfectie van het natvegen te gebruiken. De aanwijzingen van de producent opvolgen. Geen poets- en agressieve reinigingsmiddelen zoals alcohol, benzine of dergelijk gebruiken omdat deze de hoogwaardige oppervlakte kunnen beschadigen.

Om kruisbesmetting (mycose) te voorkomen de volgende desinfectietermijnen naleven: • Weegschaalplateau - voor en na elke meting met direct contact met de huid. • Indien nodig: o afleesinrichting o toetsenbord. Het apparaat niet met desinfecteermiddel besproeien. Het desinfectiemiddel mag niet in het binnenhuis van de weegschaal dringen. De verontreiniging onverwijld verwijderen. 15.3 Sterilisatie Sterilisatie van het apparaat is niet toegestaan. 15.4 Onderhoud, behouden van werkprestatie Het toestel mag enkel door geschoolde en door de firma KERN gekeurde medewerkers worden bediend en onderhouden. Regelmatige controle van de conformiteit met de vereisten voor technische veiligheid is aangeraden (STK). Vóór openen dient de weegschaal van netwerk te worden gescheiden.

47 MTA-M-BA-nl-1832 16 Hulp bij kleine storingen Bij storingen van programmaloop dient het apparaat kort te worden uitgeschakeld en van netwerk gescheiden. Vervolgens het weegproces opnieuw starten. Storing Mogelijke oorzaak Gewichtsaanduiding brandt niet. • De weegschaal staat niet aan. • Onderbroken verbinding met het netwerk (voedingskabel niet aangesloten/ beschadigd). • Gebrek aan netwerkspanning. • De accu niet correct geplaatst of leeg. • Geen accu. Gewichtsaanduiding verandert continu. • Tocht/luchtbeweging. • Tafel-/grondvibratie. • Het weegschaalplateau is in contact met vreemde lichamen of is onjuist geplaatst. • Elektromagnetische velden/statische ladingen (andere instellingplaats voor de weegschaal kiezen – indien mogelijk het toestel uitzetten dat storingen veroorzaakt). Weegresultaat is duidelijk foutief • De aanduiding van de weegschaal wordt niet op nul gezet.

MTA-M-BA-nl-1832 48 17 IJking Algemene informatie: Conform de Richtlijn 2014/31/EG moeten de weegschalen worden geijkt indien ze als volgt worden gebruikt (door de wet bepaalde omvang): a) bij verkoop, indien de productprijs door wegen wordt bepaald; b) bij vervaardiging van medicijnen in apotheken als ook bij analyses in medische en farmaceutische laboratoria; c) voor officiële doeleinden; d) bij vervaardiging van verpakkingen. e) bij gewichtsbepaling in medische praktijk voor wegen van patiënten voor controle, diagnostiek en behandeling. Ingeval van twijfels richt u zich a. u. b. aan lokale Instantie voor Maten en Gewichten. Opmerkingen betreffende de ijking: Weegschalen die in technische gegevens als voor ijken geschikt worden bepaald, hebben een typetoelating geldig op het gebied van de EU.

Indien de weegschaal op het bovengenoemde gebied dient te worden gebruikt waar ijking vereist is, moet deze geijkt zijn en de ijking moet officieel en regelmatig vernieuwd worden. Nieuwe ijking van de weegschaal gebeurt conform de voorschriften geldig in een bepaald land. De geldigheidsperiode van de ijking, zie hoofdstuk 17. 1. Men dient de voorschriften te volgen die in het land van gebruik geldig zijn. De ijking van de weegschaal zonder zegel is ongeldig. Bij weegschalen met typetoelating informeren de daarop geplaatste zegels dat de weegschaal geopend en onderhouden mag worden enkel door geschoold en bevoegd vakpersoneel. Het vernielen van de zegels betekent dat de ijking niet meer geldig is. Men dient de landelijke wetten en voorschriften te volgen. In Duitsland is een volgende ijking vereist.

De weegschalen die voor ijken geschikt zijn dienen uit gebruik te worden genomen indien: • Het weegresultaat van de weegschaal buiten de grens van toegelaten fout ligt. Daarom dient men de weegschaal regelmatig met een controlegewicht met bekend gewicht te belasten (ca. 1/3 van de last Max) en de afgelezen waarde met het controlegewicht te vergelijken.

51 MTA-M-BA-nl-1832 18 Kalibratie Omdat de waarde van de valversnelling niet op elke plek op aarde gelijk is, dient elke display met een aangesloten weegschaalplateau aangepast te worden - conform de weegregel voortvloeiende uit regels van natuurkunde - aan de valversnelling op de plaats van installatie van de weegschaal (enkel indien de weegschaal niet eerder in fabriek is gejusteerd op de plaats van installatie). Een dergelijk kalibratieproces dient men uit te voeren bij eerste ingebruikname, na elke wijziging van locatie van de weegschaal als ook bij temperatuurschommelingen van de omgeving. Om nauwkeurige meetwaarden te bereiken is het aanbevolen om aanvullend cyclisch de weegschaal te kalibreren ook in de weegmodus. • Vereist kalibratiegewicht voorbereiden. Het gewicht van het kalibratiegewicht is van het weegbereik van de weegschaal afhankelijk, zie hoofdstuk 1.

Zo mogelijk kalibratie uitvoeren door gebruik van het kalibratiegewicht gelijk aan maximale weegschaalbelasting. Informatie over controlegewichten kan in internet worden gevonden onder: http://www.kernsohn.com • Voor stabiele omgevingsomstandigheden zorgen. Vereiste opwarmingstijd verzekeren voor de stabilisatie, zie hoofdstuk 1. Bij geijkte weegschalen is de toegang tot het servicemenu "tCH"geblokkeerd. Om de toegangsblokkade te verwijderen dient de zegel te worden vernield en de kalibratietoets te worden gedrukt. De plaatsing van de toets, zie hoofdstuk 17. Let op: Nadat de zegel wordt verbroken en voordat het weegsysteem opnieuw wordt gebruikt in toepassingen die de ijking vereisen, dient het weegsysteem opnieuw te worden geijkt door een bevoegde genotificeerde instelling en betreffend te worden gemarkeerd met een nieuwe zegel.

53 MTA-M-BA-nl-1832   Het kalibratiegewicht in het midden van het weegschaalplateau plaatsen.  Afwachten totdat de stabilisatieaanduiding "STABLE" verschijnt.  Met bevestigen, de aanduiding [PASS]verschijnt.  Het wordt autotest van de weegschaal doorgevoerd, vervolgens verschijnt de aanduiding [Err19] en klinkt het geluidssignaal.  De weegschaal uitzetten.  Kalibratiegewicht afnemen.  De weegschaal opnieuw starten, nadat de autotest wordt doorgevoerd, wordt de weegschaal in de weegmodus gezet. Hiermee wordt de kalibratie met succes beëindigd.
