Important: Read before use. • Importante: Leer antes de usar.

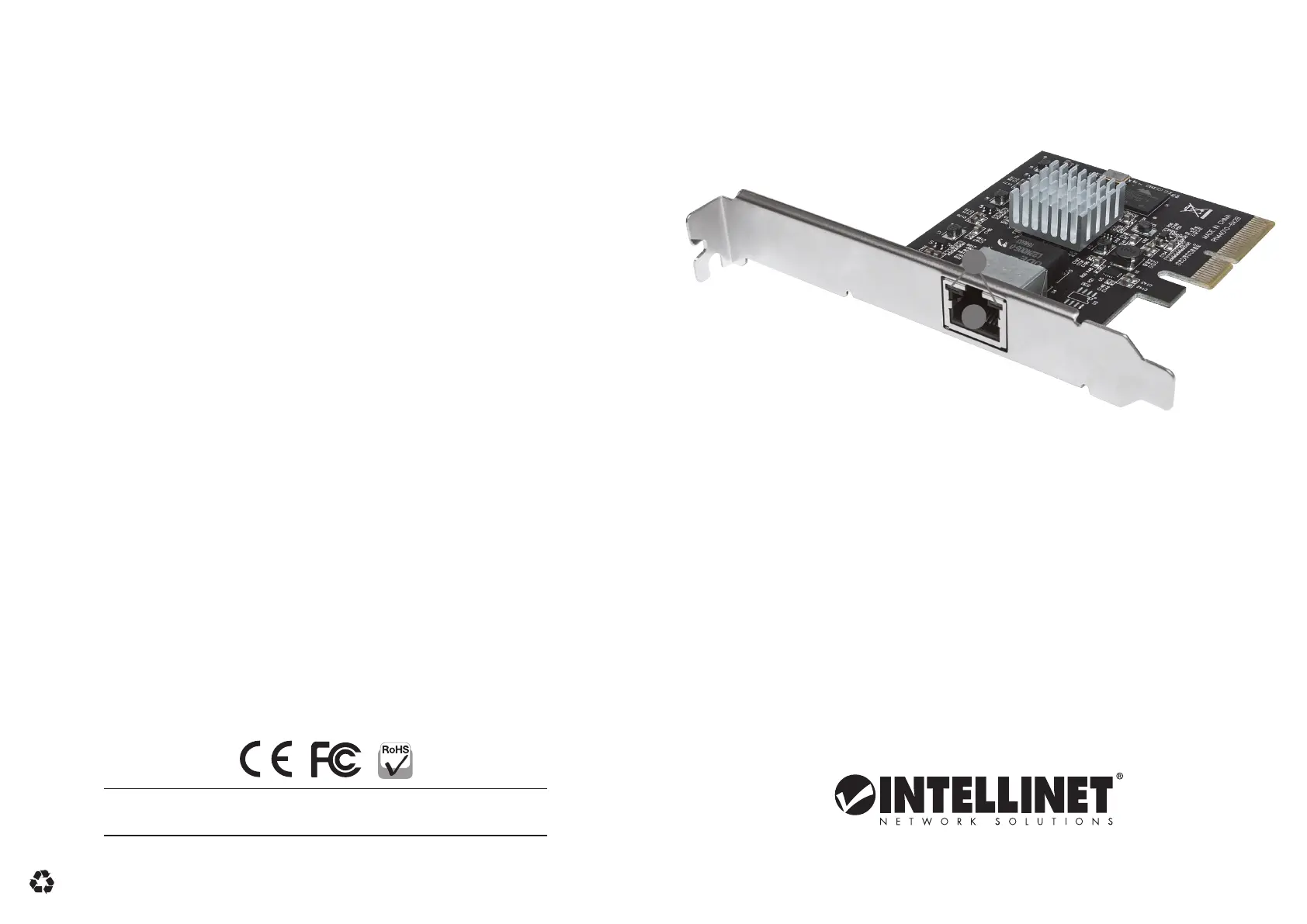

10 Gigabit PCI Express Network

Card Instructions

Model 507950

All trademarks and trade names are the property of their respective owners.

INT-507950_QiG-0217_Rev5.01

Printed on recycled paper.

North & South America

IC Intracom Americas

550 Commerce Blvd.

Oldsmar, FL 34677 USA

Asia & Africa

IC Intracom Asia

4-F, No. 77, Sec. 1, Xintai 5th Rd.

Xizhi Dist., New Taipei City 221, Taiwan

Europe

IC Intracom Europe

Löhbacher Str. 7

D-58553 Halver, Germany

Warranty Information

ENGLISH: For warranty information, go to intellinetnetwork.com/warranty.

DEUTSCH: Garantieinformationen nden Sie hier unter intellinetnetwork.com/warranty.

ESPAÑOL: Si desea obtener información sobre la garantía, visite intellinetnetwork.com/warranty.

FRANÇAIS: Pour consulter les informations sur la garantie, rendezvous à l’adresse intellinetnetwork.com/warranty.

POLSKI: Informacje dotyczące gwarancji znajdują się na stronie intellinetnetwork.com/warranty.

ITALIANO: Per informazioni sulla garanzia, accedere a intellinetnetwork.com/warranty.

EN MÉXICO: Póliza de Garantia Intellinet — Datos del importador y responsable ante el consumidor—

IC Intracom México, S.A.P.I. de C.V. Av. Interceptor Poniente # 73, Col. Parque Industrial La Joya, Cuautitlán Izcalli, Estado de México,

C.P. 54730, México. • Tel. (55) 1500-4500

La presente garantía cubre este producto por 3 años contra cualquier defecto de fabricación en sus materiales y mano de obra, bajo

las siguientes condiciones:

1. Todos los productos a que se reere esta garantía, ampara su cambio físico, sin ningún cargo para el consumidor.

2. El comercializador no tiene talleres de servicio, debido a que los productos que se garantizan no cuentan con reparaciones, ni

refacciones, p1-ya que su garantía es de cambio físico.

3. La garantía cubre exclusivamente aquellas partes, equipos o sub-ensambles que hayan sido instaladas de fábrica y no incluye en

ningún caso el equipo adicional o cualesquiera que hayan sido adicionados al mismo por el usuario o distribuidor.

Para hacer efectiva esta garantía bastará con presentar el producto al distribuidor en el domicilio donde fue adquirido o en el

domicilio de IC Intracom México, S.A.P.I. de C.V., junto con los accesorios contenidos en su empaque, acompañado de su póliza

debidamente llenada y sellada por la casa vendedora (indispensable el sello y fecha de compra) donde lo adquirió, o bien, la factura

o ticket de compra original donde se mencione claramente el modelo, número de serie (cuando aplique) y fecha de adquisición.

Esta garantía no es válida en los siguientes casos: Si el producto se hubiese utilizado en condiciones distintas a las normales; si el

producto no p1-ha sido operado conforme a los instructivos de uso; o si el producto p1-ha sido alterado o tratado de ser reparado por el

consumidor o terceras personas.

Regulatory Statements

FCC Class B

This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of Federal Communi-

cations Commission (FCC) Rules. These limits are designed to provide reasonable protection against harmful interference in a residential

installation. This equipment generates, uses and can radiate radio frequency energy, and if not installed and used in accordance with the

instructions may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in

a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by

turning the equipment o and on, the user is encouraged to try to correct the interference by one or more of the following measures:

reorient or relocate the receiving antenna; increase the separation between the equipment and the receiver; connect the equipment to

an outlet on a circuit dierent from the receiver; or consult the dealer or an experienced radio/TV technician for help.

CE / R&TTE

English: This device complies with the requirements of R&TTE Directive 1999/5/EC. The Declaration for this product is available at:

Deutsch: Dieses Gerät enspricht der Direktive R&TTE Direktive 1999/5/EC. Die Konformitätserklärung für dieses Produkt nden Sie

unter:

Español: Este dispositivo cumple con los requerimientos de la Directiva R&TTE 1999/5/EC. La declaración para este producto esta dis-

ponible en:

Français: Cet appareil satisfait aux exigences de la directive R&TTE 1999/5/CE. La Déclaration pour ce produit est disponible à l’adresset:

Polski: Urządzenie spełnia wymagania dyrektywy R&TTE 1999/5/EC. Deklaracja zgodności dostępna jest na stronie internetowej produ-

centa:

Italiano: Questo dispositivo è conforme alla Direttiva 1999/5/EC R&TTE. La dichiarazione per questo prodotto è disponibile al:

intellinetnetwork.com

Turn your computer o and disconnect its power cord from any power outlet.

Remove the computer cover and the rear cover plate from an available PCIe slot.

Insert the card and screw it rmly in place.

Replace the computer cover and plug the computer back into a power outlet. Once the

card’s RJ45 port (A) is connected to an active network device, the LEDs (B) will light to

indicate link activity and speed.

Hardware Installation

Setup for Windows Vista, 7, 8, 8.1 & 10

At startup, these Windows operating systems automatically detect the card and install it with

built-in drivers. Should this fail, install the drivers from the included setup CD.

If the Found New Hardware screen displays at startup, click “Cancel” to postpone the driver

installation at this point.

Insert the included driver CD into the drive. If installation does not automatically start,

browse to the CD with Windows Explorer and double-click “autorun.exe.”

Select the appropriate driver for your operating system from the screen options.

Follow the on-screen instructions to complete the installation, then re-start.

For specications, go to intellinetnetwork.com.

intellinetnetwork.com

Waste Electrical & Electronic Equipment

Disposal of Electric and Electronic Equipment (applicable in the E.U. and other European countries with separate collection systems)

English: This symbol on the product or its packaging indicates that this product shall

not be treated as household waste. Instead, it should be taken to an applicable

collection point for the recycling of electrical and electronic equipment. By

ensuring this product is disposed of correctly, you will help prevent potential

negative consequences to the environment and human health, which

could otherwise be caused by inappropriate waste handling of this product. If your

equipment contains easily removable batteries or accumulators, dispose of these

separately according to your local requirements. The recycling of materials will help

to conserve natural resources. For more detailed information about recycling of this

product, contact your local city oﬃce, your household waste disposal service or the

shop where you purchased this product. In countries outside of the EU: If you wish

to discard this product, contact your local authorities and ask for the correct manner

of disposal.

Deutsch: Dieses auf dem Produkt oder der Verpackung angebrachte Symbol

zeigt an, dass dieses Produkt nicht mit dem Hausmüll entsorgtwerden darf. In

Übereinstimmung mit der Richtlinie 2002/96/EG des Europäischen Parlaments und des

Rates über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät nicht im

normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt

entsorgen möchten, bringen Sie es bitte zur Verkaufsstelle zurück oder zum Recycling-

Sammelpunkt Ihrer Gemeinde.

Español: Este símbolo en el producto o su embalaje indica que el producto no debe

tratarse como residuo doméstico. De conformidad con la Directiva 2002/96/CE

de la UE sobre residuos de aparatos eléctricos y electrónicos (RAEE), este producto

eléctrico no puede desecharse se con el resto de residuos no clasiﬁcados. Deshágase

de este producto devolviéndolo a su punto de venta o a un punto de recolección

municipal para su reciclaje.

Français: Ce symbole sur Ie produit ou son emballage signiﬁe que ce produit ne doit

pas être traité comme un déchet ménager. Conformément à la Directive 2002/96/

EC sur les déchets d’équipements électriques et électroniques (DEEE), ce produit

électrique ne doit en aucun cas être mis au rebut sous forme de déchet municipal non

trié. Veuillez vous débarrasser de ce produit en Ie renvoyant à son point de vente ou

au point de ramassage local dans votre municipalité, à des ﬁns de recyclage.

Italiano: Questo simbolo sui prodotto o sulla relativa confezione indica che il

prodotto non va trattato come un riﬁuto domestico. In ottemperanza alla Direttiva

UE 2002/96/EC sui riﬁuti di apparecchiature elettriche ed elettroniche (RAEE), questa

prodotto elettrico non deve essere smaltito come riﬁuto municipale misto. Si prega

di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale

locale per un opportuno riciclaggio.

Polski: Jeśli na produkcie lub jego opakowaniu umieszczono ten symbol, wówczas w

czasie utylizacji nie wolno wyrzucać tego produktu wraz z odpadami komunalnymi.

Zgodnie z Dyrektywą Nr 2002/96/WE w sprawie zużytego sprzętu elektrycznego

i elektronicznego (WEEE), niniejszego produktu elektrycznego nie wolno usuwać

jako nie posortowanego odpadu komunalnego. Prosimy o usuniecie niniejszego

produktu poprzez jego zwrot do punktu zakupu lub oddanie do miejscowego

komunalnego punktu zbiórki odpadów przeznaczonych do recyklingu.

D : eutsch 10 Gigabit PCI Express Netzwerkkarte

Schalten Sie Ihren Computer aus und trennen Sie den Netzstecker.

Önen Sie das Gehäuse und entfernen Sie die Abdeckung eines verfügbaren PCIe-Steckplatzes.

Führen Sie die Karte sicher und fest ein.

Schließen Sie das Gehäuse und stellen Sie die Stromversorgung wieder her. Sobald der RJ45-Port

der Karte (A) mit einem aktiven Netzwerkgerät verbunden ist, leuchten die LED-Anzeigen auf (B), um

Verbindungsaktivität und -geschwindigkeit anzuzeigen.

Hardware-Installation

Installation unter Windows Vista, 7, 8, 8.1 & 10

Nach dem Hochfahren erkennen obige Windows-Systeme die Karte automatisch und installieren sie

mit den vorhandenen Treibern. Sollte dies nicht funktionieren, können Sie die Treiber von der CD

installieren.

Sobald sich der Hardware-Assistent önet, klicken Sie auf “Abrechen”, um die Treiberinstallation

manuell vorzunehmen.

Legen Sie die beiliegende Installations-CD in Ihr Laufwerk ein. Sollte die Installation nicht automatisch

starten, durchsuchen Sie die CD mit dem Windows Explorer und önen Sie die “autorun.exe.”

Wählen Sie den passenden Treiber für Ihr Betriebssystem aus dem Bildschirmmenü aus.

Folgen Sie den Anweisungen, um die Installation abzuschließen, starten Sie dann neu.

Die Spezikationen nden Sie auf intellinetnetwork.com.

Español: Tarjeta de red 10 Gigabit PCI Express

Apague el ordenador, desconecte la alimentacion.

Rumueva la tapa de la PC y remueva la cubierta trasera de la ranura PCIe disponible.

Inserte la tarjeta y jela rmemente.

Coloque de nuevo la tapa dela PC y enchufe de nuevo la alimentacion. Una vez que el puerto RJ45 de

la tarjeta (A) se conecta a un dispositivo de red activa, el LED (B) se ilumina para indocar acatividad de

la conexión y la velocidad.

Instalación de la Tarjeta

Instalación para Windows Vista, 7, 8, 8.1 & 10

Al iniciar, estos sistemas operativos Windows detectaran automaticamente la tarjeta instalara driver

incluido en el sistema. Si esto falla, puede instalar el driver que viene incluido en el CD de instalación.

Si en la pantalla se muestra Nuevo hardware encontrado al iniciar, clic “Cancelar” para posponer la

instalación del driver en este punto.

Inserte el CD de drivers incluido en su unidad de CD-ROM. Si no iniciaautomáticamente abra el

Explorador de Windows y examine el CD, haga doble clic en “autorun.exe.”

Seleccione el driver del sistema operativo de la PC enla ventana de opciones.

Siga las intrucciones en pantalla para completar la instalación, entonces reinicie.

Para más especicaciones, visite intellinetnetwork.com.

Polski: Karta Sieciowa PCI Express 10 Gigabit

Wyłącz komputer, a następnie odłącz zasilanie.

Otwórz obudowę komputera. Usuń metalową zaślepkę z tyłu komputera osłaniającą slot PCIe.

Umieść kartę sieciową w wolnym slocie PCI, anastępnie śrubki przykręć.

Zamknij obudowę komputera i podłącz zasilanie. Gdy port RJ-45 karty (A) jest połączony z innym

aktywnym urządzeniem sieciowym, diody (B) sygnalizacyjne zapalą się, aby wskazywać aktywność

połączenia oraz szybkość działania.

Podłączenie Urządzenia

Instalacja w systemach Windows Vista, 7, 8, 8.1 & 10

Podczas startu system automatycznie wykryje nowo podłączoną kartę i zainstaluje ją używając

sterowników systemowych. Jeśli to się nie powiedzie, kartę można zainstalować używając sterowników

z dołączonej płyty CD.

Gdy po uruchomieniu systemu pojawi się okno kreatora znajdowania nowego sprzętu, należy wcisnąć

przycisk „Anuluj”.

Umieść dołączoną płytę CD w napędzie CD/DVD komputera. Poczekaj na start płyty CD. Jeśli nie

zostanie uruchomiona automatycznie, otwórz jej zawartość i kliknij dwukrotnie na “autorun.exe.”

Z opcji wyświetlanych na ekranie wybierz sterownik zgodny z systemem operacyjnym.

Postępuj zgodnie z wyświetlanymi instrukcjami w celu zakończenia instalacji sterownika, następnie

zrestartuj komputer.

Pełną specykację produktu znajdziecie Państwo na stronie intellinetnetwork.com.

Italiano: Scheda PCI Express Network 10 Gigabit

Spegnere il computer e scollegare il cavo di alimentazione da qualsiasi presa di corrente.

Rimuovere il coperchio del computer e rimuovere il coperchio posteriore dallo slot PCIe disponibile.

Inserire la scheda e ssarla saldamente con le viti.

Rimettere a posto il coperchio del computer e connetterlo alla presa di corrente. Appena la porta

RJ45 della scheda (A) è collegata ad una periferica di rete attiva, i LED (B) si illumineranno ad indicare

l’attività di connessione e la velocità.

Installazione dell’Hardware

Installazione per Windows Vista, 7, 8, 8.1 & 10

All’avvio, questi sistemi operativi automaticamente rilevano la scheda e la installano con i driver

incorporati. In caso di errore, è possibile installare i driver dal CD di installazione incluso.

Se all’avvio appare sullo schermo che è stato rilevato un nuovo Hardware, cliccare “Cancel” per

posticipare l’installazione dei driver a questo punto.

Inserire il CD incluso con i driver nel CD-ROM. Se non installazione avvia automaticamente, sfogliare il

CDcon Windows Explorer e fare doppio clic su “autorun.exe”.

Selezionare il driver appropriato per il sistema operativo dalle opzioni di schermo.

Seguire le istruzioni che compaiono sullo schermo per completare l’installazione, quindi riavviare.

Per ulteriori speciche, visita il sito intellinetnetwork.com.

Français: Carte réseau 10-Gigabit PCI Express

Éteignez l’ordinateur et débranchez-le de la prise de courant et enlevez le couvercle de l’ordinateur.

Enlevez la tôle de recouvrement d’un port PCIe disponible.

Insérez la carte et vissez-la fermement.

Remettez le couvercle de l’ordinateur et rebranchez-le à la prise de courant. Dès que le port RJ45 de la

carte (A) est connecté à un appareil de réseau actif, le DEL (B) est allumé an d’indiquer de l’activité.

Vous trouvez les spécications sur intellinetnetwork.com.

Installation du matériel

Conguration pour Windows Vista, 7, 8, 8.1 & 10

Dès que Windows est démarré, il identie la carte automatiquement et l’installe avec ses pilotes

intégrés. En cas d’échec, vous pouvez installer les pilotes à partir du CD d’installation inclus.

Si l’écran «Nouveau matériel s’ache» , cliquez sur «Cancel» an d’ajourner l’installation du pilote.

Insérez le CD de pilote fourni avec ce produit. Se l’installation ne démarre pas automatiquement,

parcourez le CD avec l’Explorateur Windows et double-cliquez sur «autorun.exe» .

Sélectionnez le pilote approprié pour votre système d’exploitation à partir des options del’écran.

Suivez les instructions sur l’écran an de nir l’installation, puis redémarrez.

Product specificaties

Merk:	Intellinet
Categorie:	Netwerkkaart/adapter
Model:	507950
Gewicht:	65.2 g
Breedte:	21 mm
Diepte:	122 mm
Hoogte:	81 mm
LED-indicatoren:	Activity, Link, Speed
Connectiviteitstechnologie:	Bedraad
Ethernet LAN:	Ja
Snelstartgids:	Ja
Aantal Ethernet LAN (RJ-45)-poorten:	1
Certificering:	FCC B, CE
Interface:	Ethernet
Duurzaamheidscertificaten:	RoHS
Ethernet LAN, data-overdrachtsnelheden:	10,100,1000,1200,2500,5000,10000 Mbit/s
Bekabelingstechnologie:	10GBase-T
Netwerkstandaard:	IEEE 802.1Q, IEEE 802.3ab, IEEE 802.3an, IEEE 802.3az, IEEE 802.3bz, IEEE 802.3u
Intern:	Ja
Ondersteunt Mac-besturingssysteem:	Mac OS X 10.10 Yosemite, Mac OS X 10.11 El Capitan, Mac OS X 10.12 Sierra
Ethernet interface type:	10 Gigabit Ethernet
Hostinterface:	PCI Express
Maximale overdrachtssnelheid van gegevens:	10000 Mbit/s
Ondersteunde server operating systems:	Windows Server 2008 R2, Windows Server 2012, Windows Server 2012 R2, Windows Server 2016
Chipset:	Tehuti TN4010
Bedrijfstemperatuur (T-T):	0 - 50 °C
Relatieve vochtigheid in bedrijf (V-V):	10 - 90 procent
Code geharmoniseerd systeem (HS):	85176990
PCI versie:	2.0
Low-profile bracket:	Ja
