12-Port Unloaded Keystone Patch Panel - Unshielded,

Wall Mount, 89B Mounting Bracket, Numbered Ports,

Vertical or Horizontal Mount, includes Panel Screws and

Cable Ties. Black - 1 ea/Box

Part No. S45-2012U

www.simply45.com

1. Finish cable termination on each RJ45

modules.

2. Align keystone latch upwards.

Place the cable assembled RJ45

module from back of panel.

3. a. Screw the wall mount bracket

on required position.

b. Snap the Jack installed panel

onto bracket.

4. Rotatable module instruction

A. Positioning

Rotate the bezel to desired direction

until "clip" sound for positioning.

B. Re-direction

Press the clip on bezel to release

bezel and change the direction.

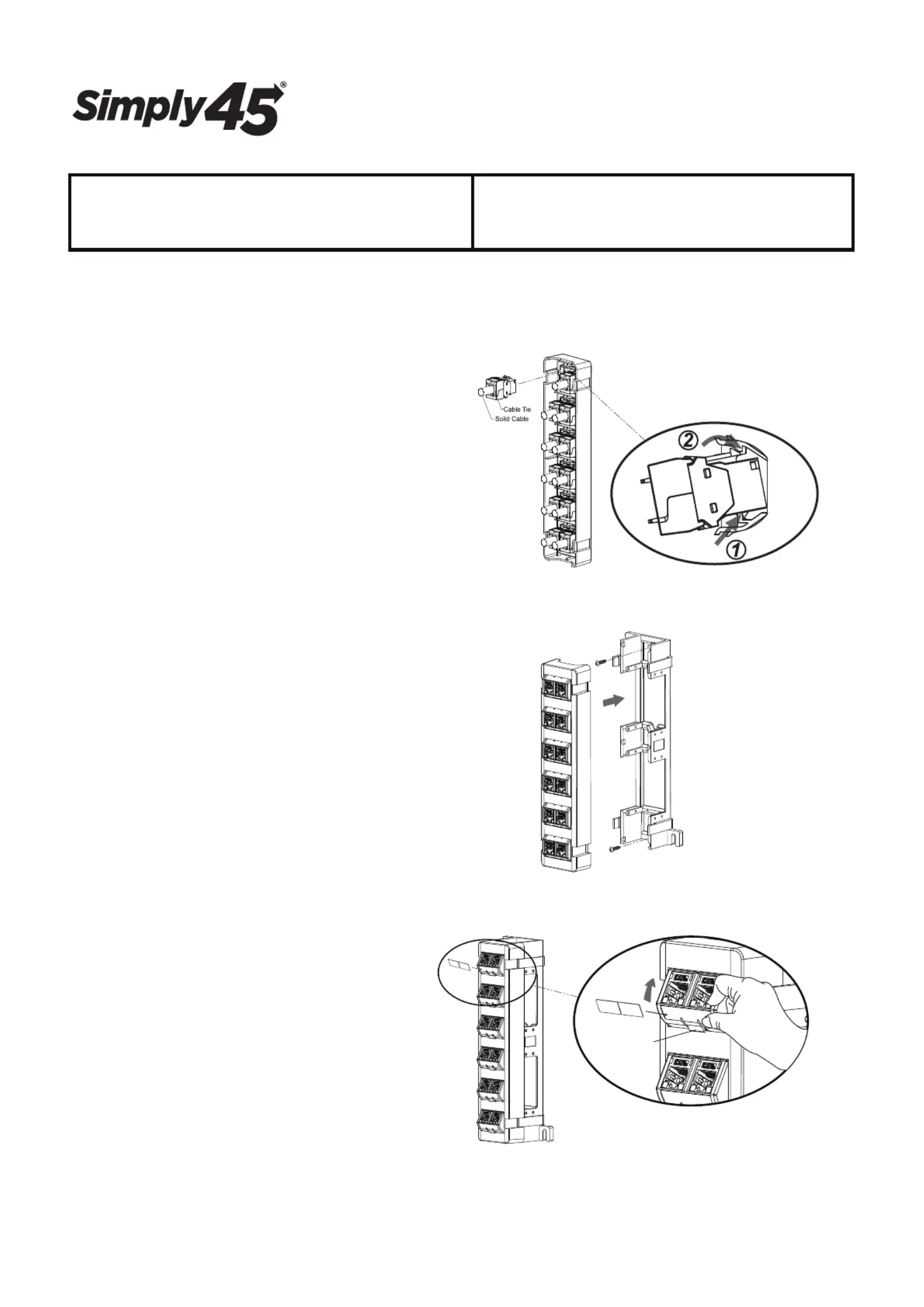

MODULAR JACK PANEL INSTALLATION INSTRUCTIONS

B

A

a

b
