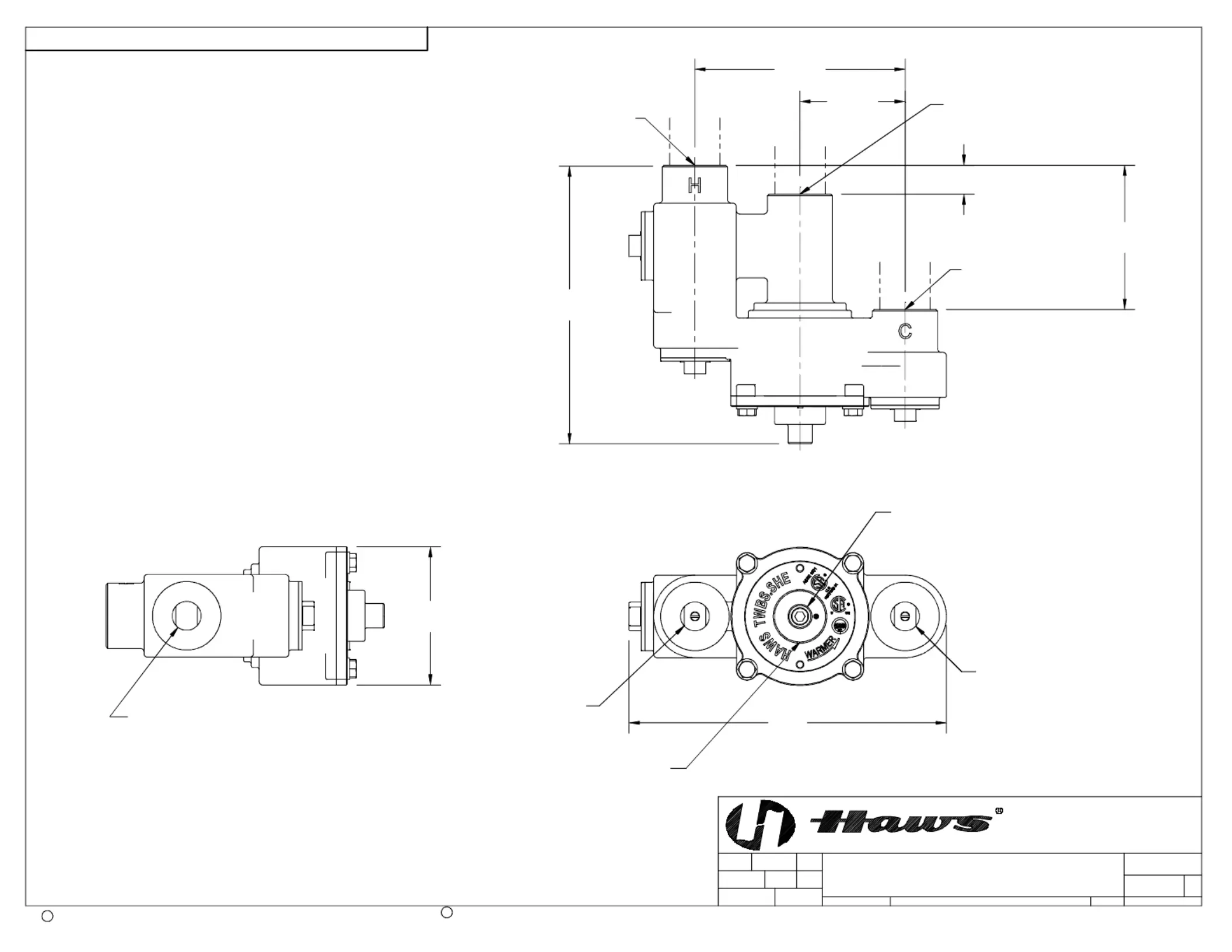

INSTALLATION
4887
2014
COLD WATER INLET
1 1/4" NPT(F)
HOT WATER INLET
1 1/4" NPT(F)
HIGH TEMPERATURE VALVE
HOT WATER
CHECK STOP
(REMOVE CAP TO
ACCESS SCREEN)
COLD WATER
CHECK STOP
(REMOVE CAP TO
ACCESS SCREEN)
MAIN TEMPERING VALVE
TEMPERED WATER OUTLET
1 1/4" NPT(F)
11"
4 3/4
9 5/8
3 5/8
7 1/4
TEMPERED WATER
TEMPERATURE
ADJUSTMENT SCREW
1"
5"
