74Via de intercom kan men een toegangscontrole doorvoeren, de bezoekers onthalen, beluisterenwat er zich aan de ingang afspeelt en met een andere handset communiceren. Bovendien kan men op afstand de volgende toestellen besturen:• één of meerdere elektrische schootplaten,• één of meerdere automatische poorten,• één of meerdere automatische garagedeuren,• één of meerdere verlichtingen. Op elk moment kan men de status van deze toegangen of van deze verlichtingen via de displayvan de handset raadplegen. Deze intercom kan aangevuld worden met één of meerdere binnenposten (maximum 4 perbeltoets).

Dit symbool, aangebracht op het product of op zijnverpakking, duidt aan dat het niet bij het huishoudelijk afval mag gevoegd worden. Het moet naar een geschikte inza-melplaats voor recycling van elektrische en elektronische toestellen gebracht worden. Hierdoor draagt u bij tot de vrijwa-ring van het milieu en de volksgezondheid.

75Inhoudsopgave1. Voorstelling van de handset: toetsen en display. 761. 1. Beschrijving van de handset. 761. 2. Beschrijving van de display. 771. 3. Display van de handset in stand-by. 782. De oproep van een bezoeker beantwoorden. 782. 1. Gebruik van de handset in “handsfree” modus (handset op de basis). 792. 2. Gebruik van de handset in “afgehaakte” modus (handset niet op de basis). 793. De handset in de modus ‘stil’ zetten. 804. De luisterfunctie. 805. De functie “communicatie tussen verschillende handsets onderling”. 816. Een schootplaat besturen. 826. 1. Tijdens een communicatie. 826. 2. Buiten een communicatie. 837. Een poort besturen. 857. 1. Tijdens een communicatie. 857. 2. Buiten een communicatie. 868. Een hekje besturen. 888. 1. Tijdens een communicatie. 888. 2. Buiten een communicatie. 899. Een automatische garagedeur besturen. 9110. Een verlichting besturen. 9211.

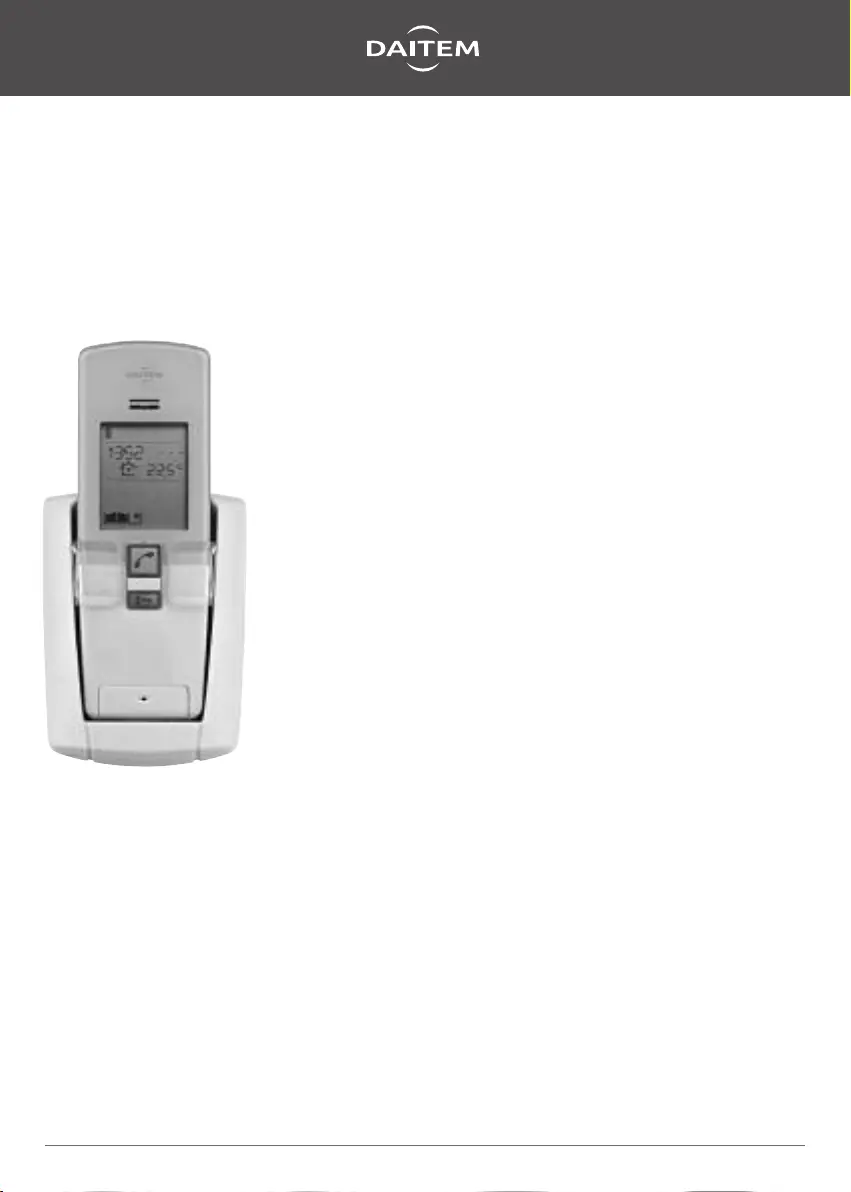

76(1) Voor deze functies dient men eenbesturingsontvanger te installeren.1. Voorstelling van de handset: toetsen en display1.1. Beschrijving van de handsetCFCFMet gesloten klep Met open klepWegneembarebroekriemklemLuidsprekerDisplayCommunicatietoetsKlepMicroAnnuleringstoets(cancel)Validatietoets(OK)Besturingstoetsvoor poortToets voorcommunicatietussen dehandsetsonderling Besturingstoetsvoor schootplaat/hekjeBesturingstoetsvoorgaragedeur (1)Besturingstoetsvoor verlichting (1)Navigatie-toetsen boven en onderNavigatie-toetsen links en rechtsDe achtergrondverlichting schakeltzich bij elke toetsindruk in. Wanneer er niet meer op dehandset wordt gedrukt, gaat dezeachtergrondverlichting binnen de 5seconden uit.

78De handset rinkelt (1) (behalve in de modus‘stil’), de achtergrondverlichting knippert.(1) Zonder antwoord zal de handset gedurende 20 sec. rinkelen (fabrieksconfiguratie) en vervolgens ophouden. De belgidsduur is instelbaar (zie : Programmeren van de werkingsopties van de handset). Indien de handset zich opzijn basis bevindt, zal hij het geprogrammeerde geluidsniveau van het belsignaal weergeven (zie: Wijzigen van dewerkingsopties van de handset); indien de handset zich niet op de basis bevindt, zal het geluidsniveau progressief zijn(gaande van niveau 1 tot het geprogrammeerde geluidsniveau).(2) U kunt elke toegang persoonlijk benoemen (zie : Wijzigen van de werkingsopties van de intercom).De toegang waar gebeldwordt (2) verschijnt op de display.CCBatterijstatus van de handsetUurStatus van poort, hekje en schootplaat Status van de verlichtingStatus van de garagedeuren1.3 1.3.

De display van de handset in stand-by2. De oproep van een bezoeker beantwoordenOPGELET: indien tijdens de verschillende testen de handsets of de technische modules te dicht bij elkaarstaan, kunnen er storingen optreden (geruis, gekraak…). Plaats de verschillende toestellen op meer dan3 meter afstand van elkaar.Aanduiding van debinnentemperatuurDe afgebeelde temperatuurwordt ter hoogte van dehandset gemeten en wordt omde 10 minuten geactualiseerdAanduiding van debuitentemperatuurDe afgebeelde temperatuurwordt ter hoogte van de eersteaangeleerde toegang gemetenen wordt om de 10 minutengeactualiseerd

79CC1. Druk op de toets .2. U kunt nu spreken.3. Druk op het einde van de communicatie op de toets .Zonder reactie, zal de communicatie na3 minuten automatisch worden verbroken.Op elk moment kunt u de handset van zijn basis wegnemen om over te gaan naar een“afgehaakt” gebruik.CC1. Indien de handset zich op zijn basis bevindt,haak hem dan af: - wanneer de modus “automatisch afgehaakt” is geactiveerd, zal de communicatie onmiddellijk mogelijk zijn,- zo niet, druk op de toets .2. Indien de handset zich al buiten zijn basis bevindt, druk dan op de toets .2. U kunt nu spreken en na het openen van de klep het communicatievolume regelen via de toetsen3.

Druk op het einde van de communicatie op de toets en/of haak de handset in op zijn basis (de handset geeft 3 bips wanneer hij correct wordt ingehaakt.)Zonder reactie, zal de communicatie na 3 minuten automatisch worden verbroken.volume +volume –2.1. Gebruik van de handset in “handsfree” modus (handset op de basis)2.2. Gebruik van de handset in “afgehaakte” modus (handset niet op de basis)

80Het is mogelijk de handset in de modus ‘stil’ te zetten via de toets .De handset staat dan in deze modus gedurende 12 uur of tot het opnieuw inschakelen van hetbelsignaal.1. Druk gedurende 5 seconden op de toets tot het symbool verschijnt.C2. Om het belsignaal opnieuw in te schakelen,druk meer dan 5 seconden op de toets tot het symbool verdwijnt.CVia de toets kan men de buitendeurpanelen van de verschillende toegangen beluisteren.1. Druk kort op de toets .2. Indien u over meer dan 2 toegangenbeschikt, kies dan de toegang die u wenst te beluisteren via de toetsen vervolgens .CCC3. Hebt u één toegangdan begint het beluisteren onmiddellijk; uhoort wat er zich voor het buitendeurpaneelafspeelt en de personen die zich buiten voorhet buitendeurpaneel bevinden, kunnen uook horen.3. Druk opnieuw op de toets om hetbeluisteren stop te zetten.3. De handset in de modus ‘stil’ zetten4.

81Het is mogelijk via de toets een communicatie met een andere handset door te voeren.Handset die oproept1. Haak de handset af (indien hij zich op zijnbasis bevindt), open de klep en druk kort op de toets .Opgeroepen handset2. Indien u over meer dan 2 handsets beschikt, kiesdan de handset die u wenstop te roepen via de toetsen vervolgens .2. Indien u over 2 handsetsbeschikt, begint decommunicatie tussen dehandsets onmiddellijk.C3. U kunt nu spreken en hetcommunicatievolume regelenvia de toetsenU kunt nu spreken en na hetopenen van de klep hetcommunicatievolume regelenvia de toetsenC C4.

Op het einde van decommunicatie, druk op de toets en/of haak de handset in op zijn basis.Op het einde van decommunicatie, druk op de toets en/of haak de handset in op zijn basis.CCDe handset rinkelt, (behalve inde modus ‘stil’), deachtergrondverlichting knippert.Indien de handset zich op zijnbasis bevindt, haak hem dan af,zo niet druk op de toets .CCOPGELET: indien tijdens een communicatie tussen verschillende handsets, aan een buitendeurpaneel wordtgebeld, dan zal het buitendeurpaneel een bezettoon weergeven.(1)(1) Men kan de handset persoonlijk benoemen (zie : Wijzigen van de werkingsopties van de handset).volume +volume –volume +volume –5. De functie “communicatie tussen verschillende handsets onderling”

82C1. Druk op de toets (1).C2. De schootplaat van de toegang waar ergebeld werd, wordt binnen de 5 secondenontgrendeld.Op het einde van de communicatie zal hetsymbool van de status van de schootplaatgeactualiseerd worden (indien eenpositiecontact werd aangesloten).CDe installatie beschikt over een schootplaat of over een schootplaat en een poort.U bent bijvoorbeeld in gesprek met ingang 1.6. Een schootplaat besturen6.1. Tijdens een communicatie(1) De schootplaat kan bestuurd worden via de toets (zie: menu HOORN/REGELEN/OPEN TOETS).

83Actie op hetbuitendeurpaneelDisplay van de handset (1)Status van de schootplaat1. Toon uw badge voor hetnaametiket.2. Druk op de toets (3).Gesloten1. Of geef de toegangscode (2)in.Mr et Mme Evêque-MourrouxCMr et Mme Evêque-Mourroux3. De schootplaat wordtbinnen de 5 secondenontgrendeld.OpenC(1) Indien een positiecontact werd aangesloten.(2) In geval van een fout, druk op en geef opnieuw de toegangscode in.(3) Enkel voor een buitendeurpaneel met toetsenbord. Indien de parameter AUTO BESTURING (zie: menuINGANG/REGELEN/AUTO BESTURING) op SCHOOTPLAAT werd geprogrammeerd, dan zal de schootplaatonmiddellijk bestuurd worden na het tonen van de badge of het ingeven van de toegangscode. Het is nutteloos op detoets te drukken.6.2.1. Via een buitendeurpaneel met toetsenbord6.2. Buiten een communicatie

85U bent bijvoorbeeld in gesprek met ingang 1.C1. Druk op de toets (1)C2. De poort van de toegang waar er gebeldwerd, treedt binnen de 5 seconden inwerking.Op het einde van de communicatie zal hetsymbool van de status van de poortgeactualiseerd worden (indien eenpositiecontact werd aangesloten).CDe installatie beschikt over een poort en een schootplaat.7.1. Tijdens een communicatie7. Een poort besturen(1) De poort kan bestuurd worden via de toets (zie: menu HOORN/REGELEN/OPEN TOETS).

86Actie op hetbuitendeurpaneelDisplay van de handset (1)Status van de poort1. Toon uw badge voor hetnaametiket.2. Druk op de toets (3).Gesloten1. Of geef de toegangscode (2)in.Mr et Mme Evêque-MourrouxCMr et Mme Evêque-Mourroux3. De poort treedt binnen de5 seconden in werking.OpenC(1) Indien een positiecontact werd aangesloten.(2) In geval van een fout, druk op en geef opnieuw de toegangscode in.(3) Enkel voor een buitendeurpaneel met toetsenbord. Indien de parameter AUTO BESTURING (zie: menuINGANG/REGELEN/AUTO BESTURING) op POORT werd geprogrammeerd, dan zal de poort onmiddellijk bestuurdworden na het tonen van de badge of het ingeven van de toegangscode. Het is nutteloos op de toets te drukken.7.2.1. Via een buitendeurpaneel met toetsenbord7.2. Buiten een communicatie

88C1. Druk op de toets .C2. Het hekje van de toegang waar er gebeldwerd, wordt binnen de 5 secondenontgrendeld.Op het einde van de communicatie zal hetsymbool van de status van het hekjegeactualiseerd worden (indien eenpositiecontact werd aangesloten).CDe installatie beschikt enkel over een poort.U bent bijvoorbeeld in gesprek met ingang 1.8.1. Tijdens een communicatie8. Een hekje besturen

89Actie op hetbuitendeurpaneelDisplay van de handset (1)Status van het hekje1. Toon uw badge voor hetnaametiket.2. Druk op de toets (3).Gesloten1. Of geef de toegangscode (2)in.Mr et Mme Evêque-MourrouxCMr et Mme Evêque-Mourroux3. Het hekje wordt binnen de5 seconden ontgrendeld.OpenC(1) Indien een positiecontact werd aangesloten.(2) In geval van een fout, druk op en geef opnieuw de toegangscode in.(3) Enkel voor een buitendeurpaneel met toetsenbord. Indien de parameter AUTO BESTURING (zie: menuINGANG/REGELEN/AUTO BESTURING) op HEKJE werd geprogrammeerd, dan zal het hekje onmiddellijk bestuurdworden na het tonen van de badge of het ingeven van de toegangscode. Het is nutteloos op de toets te drukken.8.2.1. Via een buitendeurpaneel met toetsenbord8.2. Buiten een communicatie

908.2.2. Via de handsetActie op de handsetDisplay van de handset (1)Status van het hekje1. Druk kort op de toets.2. Indien u over verschillendehekjes beschikt,haak de handset af (indienhij zich op zijn basisbevindt); open de klep enkies de toegang die u wenstte besturen via de toetsenvervolgens .GeslotenGeslotenCC3. Indien u over één hekjebeschikt,zal de openingsinstructieonmiddellijk verstuurdworden.In besturingC(1) Indien een positiecontact werd aangesloten.3. Het hekje wordt binnen de5 seconden ontgrendeldOpenC

De garagedeur treedtbinnen de 5 seconden inwerking.OpenC(2)(1) Indien een positiecontact werd aangesloten op de besturingsontvanger.(2) De garagedeuren kunnen persoonlijk benoemd worden (zie : Wijzigen van de werkingsopties van de handset.)OPGELET: indien de toets :• 2 automatische garagedeuren bestuurt, toont de display van de handset:dat de 2 garagedeuren gesloten zijn,dat de 2 garagedeuren open zijn,dat de garagedeur 1 open is en de 2 gesloten,dat de garagedeur 2 open is en de 1 gesloten.• meer dan 2 automatische garagedeuren bestuurt,toont de display van de handset:dat de garagedeuren gesloten zijn,dat de garagedeuren open zijn,dat minstens één van de garagedeurenopen is.9. Een automatische garagedeur besturen

92Voor deze functie moet men over één of meerdere besturingsontvangers beschikken.De toets kan tot 4 verschillende verlichtingen besturen.Actie op de handsetDisplay van de handsetStatus van de verlichting1. Haak de handset af (indienhij zich op zijn basisbevindt), open de klep endruk kort op de toets .2. Indien u over verschillendeverlichtingen beschikt,kies de verlichting die uwenst te besturen via detoetsen vervolgens .UitUitCC3. Indien u over éénverlichting beschikt,zal de verlichtingsinstructieonmiddellijk verstuurdworden.In besturingC3. De verlichting treedt binnende 5 seconden in werking.AanC(1)(1) De verlichtingen kunnen persoonlijk benoemd worden (zie : Wijzigen van de werkingsopties van de handset).10. Een verlichting besturen

93Neem de handset en open de klep.Voorbeeld van een navigatie in het menu INGANG :U navigeert in dit menu via de toetsenKies het menu“INGANG” via detoetsen Druk op de toets om hetgewenste menu te selecteren.Druk op de toetsom degewenste waardente bekomen.vervolgensDisplay van de handset in stand-byRADIOVERBINDINGHOORNINGANGTOEVOEGENBENOEMENACTIEF/INACTIEFAFSCHAFFENACTIEFINACTIEFBADGESCODESDISPLAYTONENREGELENTEMPOSINFORMATIEBADGESCODESDISPLAYTONENREGELENTEMPOSINFORMATIEIndien u over meerdere toegangen beschikt, zalhier een bijkomend menu INGANG1/INGANG2 …verschijnen opdat u de toegang kan kiezen waaropu de parameters wenst te wijzigen.U hebt toegang tot de menu’swaarin u de parameters van deintercom kunt programmerenof wijzigen.Selecteer de status of dewaarde door op de toetsenen vervolgens op te drukken.U keert zo terug naar het vorige menu.U navigeert in dit menu via de toetsen• Via een korte druk op de toets kan men op elk moment terugkeren naar de vorige display.• Via een lange druk op de toets keert men terug naar de display in stand-by.• Indien er gedurende 30 sec.

94BADGESCODESDISPLAYTONENREGELENTEMPOSINFORMATIETOEVOEGENDisplay van dehandset in stand-byRADIOVERBINDINGHOORNINGANGMenuMogelijkeinstellingenNut van de instellingenTOEVOEGENFabrieksconfiguratie:geen enkelebadge werdaangeleerd.Maakt het mogelijk een badge aan het buitendeurpaneel aan teleren om zo de opening te besturen van een hekje, een poort ofeen schootplaat (maximaal 16 badges).1. Neem de handset en plaats u naast het buitendeurpaneel.2. Druk op .3. Plaats de op te nemen badge voor hetnaametiket van het buitendeurpaneel.4. Bij elke nieuwe badgeopname, zal dezecijferwaarde met een eenheid verhogen.De display van de handset gaat vervolgensverder naar het volgende schermCCCMr et Mme Evêque-MourrouxBENOEMENACTIEF/INACTIEFAFSCHAFFEN11.2. Wijziging van de badge-opties

95MenuMogelijkeinstellingenNut van de instellingenFabrieksconfiguratie:BADGE 1 voor de eerste badge,BADGE 2 voor de tweede badge,enz.Fabrieksconfiguratie:ACTIEF voor allebadgesBENOEMEN Maakt het mogelijk de naam van een reeds opgenomen badgete wijzigen (maximaal 8 lettertekens).1. Kies de te wijzigen badge.2. Wijzig het eerste letterteken via de toetsen .3. Ga over naar het volgende letterteken via de toets .4. Herhaal de stappen 2 en 3 voor alle lettertekens en van zodrade nieuwe naam is geprogrammeerd, druk dan op .CCACTIEF/INACTIEFACTIEFINACTIEFMaakt het mogelijk een reeds opgenomen badge actief ofinactief te maken. Elke badge wordt tijdens het opnemenautomatisch geactiveerd.AFSCHAFFEN Maakt het mogelijk een opgenomen badge te wissen.De toets kiest het vorige letterteken.TIP: wanneer u de toetsen ingedrukt houdt, volgen de lettertekenssnel op elkaar op.

96OPGELET: het menu CODES verschijnt enkel wanneer het buitendeurpaneel is uitgerust met een digicode.Display van dehandset in stand-byRADIOVERBINDINGHOORNINGANGBADGESCODESDISPLAYTONENREGELENTEMPOSINFORMATIEFabrieksconfiguratie:44, 5, 6GROOTTE Maakt het mogelijk het cijferaantal van de 16 toegangscodes tebepalen (van 4 tot 6 cijfers)Om achteraf de taille van de toegangscodes te wijzigen, dientmen ze eerst allemaal uit te wissen (zie menu AFSCHAFFEN).MenuMogelijkeinstellingenNut van de instellingenTOEVOEGENFabrieksconfiguratie:geen enkeletoegangscodewerdgeprogrammeerdMaakt het mogelijk een toegangscode op het buitendeurpaneelte programmeren om zo de opening van een hekje, een poort ofeen schootplaat te besturen (maximaal 16 codes).1. Neem de handset en plaats u naast het buitendeurpaneel mettoetsenbord.2. Druk op .3. Geef de code bestaande uit 4 tot 6 cijfers inop het buitendeurpaneel.4.

97TIP: wanneer u de toetsen ingedrukt houdt, volgen de lettertekenssnel op elkaar op.MenuMogelijkeinstellingenNut van de instellingenFabrieksconfiguratie:CODE 1 voor de eerste code,CODE 2 voor de tweede code,enz.Fabrieksconfiguratie:ACTIEF voor alletoegangscodesBENOEMEN Maakt het mogelijk de naam van een reeds opgenomentoegangscode te wijzigen (maximaal 8 lettertekens).1. Kies de te wijzigen toegangscode.2. Wijzig het eerste teken via de toetsen .3. Ga over naar het volgende teken via de toets .4. Herhaal de stappen 2 en 3 voor alle tekens en van zodra denieuwe naam is geprogrammeerd, druk dan op .CCACTIEF/INACTIEFACTIEFINACTIEFMaakt het mogelijk een reeds opgenomen toegangscode actiefof inactief te maken. Elke toegangscode wordt tijdens zijn creatie automatischgeactiveerd.AFSCHAFFEN Maakt het mogelijk een opgenomen toegangscode te wissen.De toets kiest het vorige letterteken.

98BENOEMENRETRO VERLICHT.MenuMogelijkeinstellingenNut van de instellingenBENOEMEN INGANG 1TOETS 1TOETS 2Fabrieksconfiguratie:• INGANG 1 voorde eerstetoegang,INGANG 2 voorde tweedetoegang, enz.• TOETS 1 voorde eerste toets,TOETS 2 voorde tweedetoets, enz.zoals beschrevenin het overzichtop de volgendepagina.RETROVERLICHT.OP ACTIENACHTMODUSACTIEFMaakt het mogelijk de werkingsmodus van deachtergrondverlichting van het buitendeurpaneel te bepalen.Indien de technische module aangesloten is op een externevoeding of een zonnepaneel, dan heeft men, al naargelang hettype van het buitendeurpaneel, de keuze tussen:Panelen MHF03X / MHF04X Panelen MHF01XMHF05X / MHF06X MHF02X ACTIEF ACTIEFachtergrondver-lichting actief 24u/24NACHTMODUSachtergrondver-lichting actief ‘s nachtsOP ACTIE OP ACTIE achtergrondver-lichting actief bijelke toetsindruk of na het tonenvan een badgeMaakt het mogelijk de naam van een toegang of van een beltoets te wijzigen (maximaal 8 lettertekens).1.

Kies de te wijzigen naam2. Wijzig het eerste teken via de toetsen .3. Ga over naar het volgende teken via de toets .4. Herhaal de stappen 2 en 3 voor alle tekens en van zodra denieuwe naam is geprogrammeerd, druk dan op .CCDe toets kiest het vorige letterteken.Display van dehandset in stand-byRADIOVERBINDINGHOORNINGANGBADGESCODESDISPLAYTONENREGELENTEMPOSINFORMATIEOPGELET: indien de module over hulpbatterijen beschikt, zal bij stroomonderbreking deachtergrondverlichting actief zijn bij elke toetsindruk of na het tonen van een badge.In geval van een voeding via zonnepaneel, moet men verplicht “OP ACTIE” kiezen; de achtergrondverlichting is actief bij elke toetsindruk of na het tonen van een badge.OPGELET: het menu TOETS1/TOETS2 verschijnt slechts wanneer de tweebeltoetsen op het buitendeurpaneel aan dezelfde handset werden aangeleerd.11.4. Wijziging van de display-opties

100Display van dehandset in stand-byRADIOVERBINDINGHOORNINGANGBADGESCODESDISPLAYTONENREGELENTEMPOSINFORMATIEAUTO BESTURINGMenuMogelijkeinstellingenNut van de instellingenAUTOBESTURINGFabrieksconfiguratie:SCHOOTPLAATZo kan men de besturing bepalen die doorgevoerd zal worden nahet tonen van een badge of het ingeven van een toegangscode.TOETS Na het tonen van een badge of het ingeven van eentoegangscode, wachttijd voor een druk op de toets of om een schootplaat of een automatische poort te besturen.SCHOOTPLAATDe opening van de schootplaat (of de opening of sluiting vaneen hekje indien geen enkele schootplaat werd aangesloten) zalonmiddellijk doorgevoerd worden na het tonen van een badgeof het ingeven van de toegangscode zonder dat men op detoets dient te drukken.POORT De opening of sluiting van de poort zal onmiddellijk doorgevoerdworden na het tonen van een badge of het ingeven van eentoegangscode zonder dat men op de toets dient te drukken.OPGELET: het instellen TOETS verschijnt slechts indien de intercombeschikt over een buitendeurpaneel met toetsenbord.Display van dehandset in stand-byRADIOVERBINDINGHOORNINGANGBADGESCODESDISPLAYTONENREGELENTEMPOSINFORMATIEVOLUMENACHTMODUSSTEM VERGRENDELMenuMogelijkeinstellingenNut van de instellingenNACHTMODUSACTIEFINACTIEFFabrieksconfiguratie:INACTIEFZo kan men het geluidsniveau van een toetsindruk of van de belop het buitendeurpaneel verminderen.

(Het geluidsniveau wordtop ZWAK gezet).Fabrieksconfiguratie:ZWAKSTEMVERGRENDELINACTIEFZWAKHARDZo kan men het geluid dat men op het buitendeurpaneel hoorttijdens de besturing van een elektrische schootplaat, regelen ofuitschakelen.OPGELET: het menu ENKEL ’S NACHTS verschijnt slechts indien deintercom beschikt over een buitendeurpaneel MHF01X of MHF02X ofindien het buitendeurpaneel verbonden is met een OPTWIN centralevoor automatische bedieningen.11.6. Wijziging van de besturingsopties

101Display van dehandset in stand-byRADIOVERBINDINGHOORNINGANGBADGESCODESDISPLAYTONENREGELENTEMPOSINFORMATIEPOORTVOETGANGERSCHOOTPLAATInformaties van de fabrikant.Display van dehandset in stand-byRADIOVERBINDINGHOORNINGANGBADGESCODESDISPLAYTONENREGELENTEMPOSINFORMATIEMenuMogelijkeinstellingenNut van de instellingenPOORT 0,5 SEC1 SEC1,5 SEC2 SEC2,5 SECFabrieksconfiguratie:2,5 SECMaakt het mogelijk de impulstijd voor de besturing van eenautomatische poort te wijzigen (aansluitklemmen 12 en 14).VOETGANGER 0,5 SEC1 SEC1,5 SEC2 SEC2,5 SECFabrieksconfiguratie:1 SECMaakt het mogelijk de impulstijd voor de besturing van eenvoetgangersdoorgang van een automatische poort te wijzigen(aansluitklemmen 12 en 14)SCHOOTPLAAT2 SEC5 SECFabrieksconfiguratie:5 SECMaakt het mogelijk de impulstijd voor de besturing van eenschootplaat te wijzigen (aansluitklemmen 3 en 4).11.7.

102Voorbeeld van een navigatie in het menu HOORN:U navigeert in dit menu via de toetsenKies het menu“HOORN” via detoetsen Druk op de toets om hetgewenste menu te selecteren Druk op de toetsom degewenstewaarden tebekomen vervolgensDisplay van de handset in stand-byRADIOVERBINDINGHOORNINGANGOPNEMENOPEN TOETSUURTAALACTIEFINACTIEFDISPLAYTONENREGELENINFORMATIEDISPLAYTONENREGELENINFORMATIEU hebt toegang tot de menu’swaarin u de parameters van deintercom kunt programmerenof wijzigen.Selecteer de status of dewaarde door op de toetsenen vervolgens opte drukken.U keert zo terug naar hetvorige menu.U navigeert in dit menu via de toetsen• Via een korte druk op de toets kan men op elk moment terugkeren naar de vorige display.• Via een lange druk op de toets keert men terug naar de display in stand-by.• Indien er gedurende 30 sec.

103DISPLAYTONENREGELENINFORMATIEGRADENBENOEMENRETRO VERLICHT.MenuMogelijkeinstellingenNut van de instellingenGRADEN CELSIUSFAHRENHEITFabrieksconfiguratie:CELSIUSFabrieksconfiguratie:ACTIEFMaakt het mogelijk de temperatuurseenheid te wijzigen.BENOEMEN Maakt het mogelijk een naam te geven aan:HOORN de handsetLICHT 1LICHT 2LICHT 3LICHT 4een verlichtingsbesturing (toets ).GARAGE 1GARAGE 2GARAGE 3GARAGE 4een garagedeurbesturing (toets ).RETROVERLICHT.ACTIEFINACTIEFMaakt het mogelijk de achtergrondverlichting van de handset inof uit te schakelen. Bij een beloproep wordt deachtergrondverlichting steeds geactiveerd.1. Kies de naam die u wenst te wijzigen.2. Wijzig het eerste teken via de toetsen .3. Ga over naar het volgende teken via de toets .4.

104DISPLAYTONENREGELENINFORMATIEBELSIGNAALBELGIDSDUURVOLUMEMenuMogelijkeinstellingenNut van de instellingenFabrieksconfiguratie:20 SECFabrieksconfiguratie: INGANG 1: belsignaal 1INGANG 2: belsignaal 2INGANG 3: belsignaal 3INGANG 4: belsignaal 4TUSSEN HANDSETSONDERLING: belsignaal 5BELSIGNAAL Maakt het mogelijk het belsignaal te wijzigen tijdens :INGANG 1INGANG 2INGANG 3INGANG 4een oproep aan de ingang 1aan de ingang 2aan de ingang 3aan de ingang 4INTERHOORNeen oproep van een andere handsetBELGIDSDUUR3 SEC5 SEC10 SEC20 SEC30 SECMaakt het mogelijk de belgidsduur van de handset in te stellen.1. Kies het belsignaal dat u wenst te wijzigen.2.

Kies het gewenste belsignaal uit de 9 mogelijkheden en drukvervolgens op .Display van dehandset in stand-byRADIOVERBINDINGHOORNINGANGDisplay van dehandset in stand-byRADIOVERBINDINGHOORNINGANGBELSIGNAALBELGIDSDUURVOLUMEBELSIGNAALBIP TOETSENSTEMMenuMogelijkeinstellingenNut van de instellingenBELSIGNAAL INACTIVE1 tot 4Fabrieksconfiguratie:2Maakt het mogelijk het belvolume van de handset uit teschakelen of in te stellen van 1 (zwak) tot 4 (luid).BIPTOETSENINACTIEFZWAKHARDZo kan men het geluidsniveau van een toetsindruk op dehandset uitschakelen of regelen.DISPLAYTONENREGELENINFORMATIEFabrieksconfiguratie:ZWAKSTEM 1 tot 4 Zo kan men het geluidsniveau van de communicaties op dehandset instellen van 1 (zwak) tot 4 (luid).Fabrieksconfiguratie:212.3. Wijziging van de geluidsopties

105DISPLAYTONENREGELENINFORMATIEOPNEMENOPEN TOETSUURTAALDisplay van dehandset in stand-byRADIOVERBINDINGHOORNINGANG12.4. Wijziging van de gebruikssoptiesMenuMogelijkeinstellingenNut van de instellingenOPNEMEN ACTIEFINACTIEFFabrieksconfiguratie:ACTIEFFabrieksconfiguratie:SCHOOTPLAATFabrieksconfiguratie:00 H 00Fabrieksconfiguratie:ENGLISHZo begint de communicatie onmiddellijk bij het afhaken van de handset van zijn basis zonder op de toets te moeten drukken.UUR Zo kan men het uur op de display instellen.1. Het eerste cijfer instellen via de toetsen .2. Ga naar het volgende cijfer door via de toets .3.

107Vraag AntwoordWat betekent het symbool op de display van de handset. Een bezoeker heeft tijdens uw afwezigheid op de beltoets vanhet buitendeurpaneel gedrukt. Om het symbool uit te wissen,druk op een toets van de handset. 14. Vraag - AntwoordWat is de oorzaak van een“gehakte” conversatie in dehandset. Dit valt voor wanneer men zich buiten de ontvangstzone van het radiosignaal bevindt. Wanneer deze grens wordtoverschreden, wordt de communicatie verbroken. Ga dichter bij de module staan. Wat is de oorzaak van destoringen (geruis, gekraak,…) die men in de handset hoort. Dit valt voor wanneer de handset zich te dicht bij een anderehandset of technische module bevindt. Plaats deverschillende toestellen op meer dan 3 m afstand van elkaar. Waarom verandert deontvangstkwaliteit wanneer ik me met de handset verplaats.

Zonder elektromagnetische storingen en zonder obstakelstussen de handset en de technische module, bedraagt hetradiobereik in “open veld” 400m. Wanneer de handsetbinnenshuis wordt gebruikt, vermindert het radiobereik. De voortplanting van de radiogolven vermindert in functie van de aard en de dikte van de muren of wanden die doorkruist moeten worden. Wat moet ik doen indien er nietsmeer op de display van dehandset verschijnt. Wat moet ik doen indien de handset geen bip weergeeftwanneer ik hem op zijn basisplaats en het symbool niet op de display verschijnt. Controleer de stroomtoevoer of de batterijstatus op de basisvan de handset. Mag ik mijn intercomschoonmaken. Gebruik voor het schoonmaken zeepwater en een zachte doek. Gebruik geen alcohol, noch aceton. Tijdens een communicatietestbelt de handset niet.

• Controleer het radiobereik (zie “Testen van het radiobereik”)en indien nodig plaats u dichter bij de technische module. • Verifieer of de handset niet in de modus ‘stil’ staat (hetsymbool op de display). Het volstaat de handset terug op zijn basis op te laden. Een herprogrammering van het uur is noodzakelijk (menuHOORN/REGELEN/UUR).

108Algemene kenmerken• Beveiligde radiotechnologie met multifrequenties, bereik tot 400 m in open veld (1), afhankelijkvan de omgeving en de installatie• Radioverbinding: 868 - 870 MHz, 25 mW max, Duty cycle: 0,1%, Rx: category 2• Bedrijfzeker digitaal geluidKenmerken van de buitenelementen• Behuizing in polycarbonaat• Beschermingsindex van de technische module en het buitendeurpaneel: IP54/IK08• Werkingstemperatuur: van -20°C tot +70°C• Voeding van de technische module: lithiumbatterij 2x(3,6V 17 Ah)MPU01X + lithium-ion batterij3,6V 700 mAh 908-21X en/of voeding tussen 12 en 24V AC of 12 en 30V DCof 4 alkalinebatterijen 1,5 V van het type LR20• Autonomie: 5 jaar (met batterij MPU01X), 3 jaar (met 4 alkalinebatterijen 1,5 V van het typeLR20) (2)• Bedrading met 4 draden tussen het buitendeurpaneel en de technische module.

• Voeding van de basis: - met batterijen: lithiumbatterij 2 x (3,6 V 17 Ah) MPU01X- op lichtnet: via de transformator 220 V/6 V• Oplaadbare voeding van de handset: ontkoppelbare lithium-ionbatterij MTU01X• Autonomie van de handset buiten zijn basis: 15 dagen (3)• Autonomie van de basis op batterijen: 5 jaar (3)(1) Het radiobereik in open veld stemt overeen met de maximale theoretische afstand tussen de technische module en dehandset zonder obstakels (bijvoorbeeld: muur, afsluiting, beplantingen, elektromagnetische storingen) die het bereikzouden kunnen verminderen. (2) De autonomie is berekend voor een huishoudelijk gebruik, d. w. z. • 2 communicaties van 10 sec.

, 7 schootplaatbesturingen en 6 poortbesturingen per dag voor de technische module en het buitendeurpaneel zonder digicode,• 1 communicatie van 10 sec. , 4 schootplaatbesturingen (zonder achtergrondverlichting op het buitendeurpaneel) en 5 poortbesturingen (zonder achtergrondverlichting op het buitendeurpaneel) per dag voor de technische module en het buitendeurpaneel met digicode. (3) De autonomie is berekend voor een huishoudelijk gebruik, d. w. z. 2 communicaties van 10 sec. , 2 communicaties tussende handsets onderling van 10 sec en 6 besturingen (2 schootplaatbesturingen, 2 poortbesturingen, 1 verlichtingsbesturing en 1 garagedeurbesturing) per dag.

Om van de totale autonomie van de oplaadbare handsetbuiten zijn basis (15 dagen) te kunnen genieten, is het noodzakelijk de handset op zijn basis te laten opladen en ditgedurende minstens 2 dagen voor een eerste inwerkingstelling of gedurende 4 dagen indien de display verdwijnt (hettoestel kan evenwel tijdens deze periode gebruikt worden). 15. Technische kenmerken.
