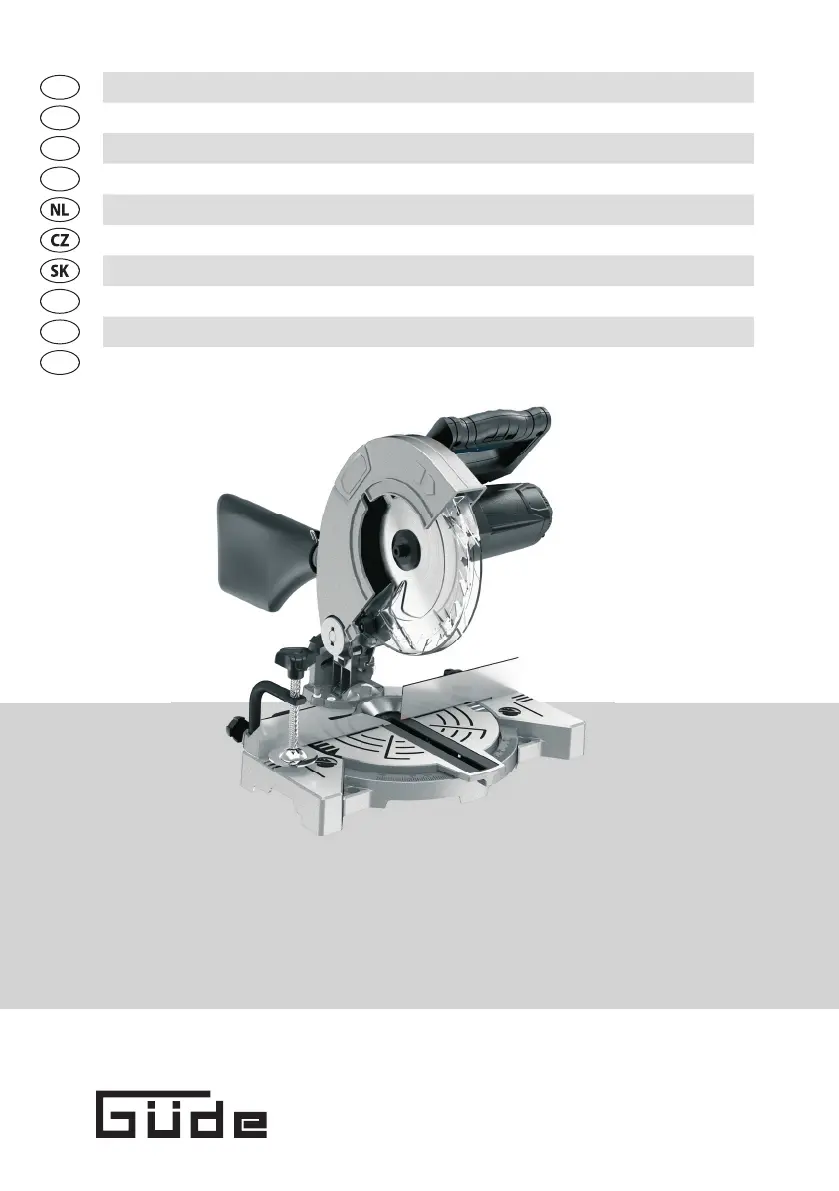

Gude GKS 2134.1 Handleiding

NLNEDERLANDS38Technische GegevensGKS 2134. 1Artikel-Nr. 55274Maximaal toelaatbare spanning 220-240 V~Maximaal toelaatbare frequentie 50 HzMaximaal opgenomen vermogen 1100 WNominaal onbelast toerental 5500 min-1Zaagblad-ø 210 mm, 24 ZZaagbladdikte 2,6 mmBoringdiameter zaagblad 30 mmVerstekzaag Knipvermogen max. Verstek 0° x Afschuining 90° 60x120 mmVerstek 0° x Afschuining 45° 30x120 mmVerstek 45° (links) x Afschuining 90° 60x80 mmVerstek 45° (links) x Afschuining 45° 30x80 mmWerkstukafmetingen min. 200x10 mmBinnen-ø - afzuigaansluitingen 30 mmGewicht netto / bruto 5,8 kg / 6,3 kgGeluidsgegevensGeluidsdrukniveau LpA91,8 dB (A)Geluidsvermogenniveau LWA108,26 dB (A)Gemeten volgens IEC62841; Onzekerheid K = 3 dB (A)Draag oorbeschermers. Bij de genoemde getalswaarden gaat het om een emissieniveau en niet noodzakelijkerwijze om een veilig arbeidsniveau.

Hoewel er een correlatie bestaat tussen het emissie- en het belastingniveau, is dit geen be-trouwbare basis om te bepalen of al dan niet verdere veiligheidsmaatregelen noodzakelijk zijn. Tot de factoren die van invloed zijn op de belastingen waaraan medewerkers daadwerkelijk worden blootgesteld, behoren de karakteristieken van de werkruimte, andere bronnen van lawaai, d. w. z. het aantal machines, en andere in de buurt plaatsvindende proces Bovendien kan het niveau van de toelaatbare belasting verschillen van land tot land. Deze informatie dient het de gebruiker van de machine mogelijk te maken de gevaren en risico‘s beter in te schatten. Gebruik het apparaat pas nadat u de gebruiksaanwijzing gelezen en begrepen hebt. Maakt u zich met de bedieningselementen en het juiste gebruik van het apparaat vertrouwd. Let op alle, in de gebruiksaanwij-zing aangegeven, veiligheidsinstructies.

Uitzondering hierop is het gebruik door jeugdige personen bij een beroep-sopleiding ter verkrijging van vaardigheid en indien dit onder toezicht van een opleider plaats vindt. Indien betreende de aansluiting en het bedienen van het apparaat twijfels ontstaan, kunt u zich tot de klantendienst wenden. Deutsch.

NLNEDERLANDS39 Voorgeschreven Gebruik Van Het SysteemDie Säge ist ausschließlich zum Sägen von Prolhöl-zern innerhalb der in den technischen Daten angege-benen Schnittleistungen bestimmt. Bij niet naleving van de bepalingen uit de algemeen geldende voorschriften, evenals van de bepalingen uit deze gebruiksaanwijzing, kan de producent voor schaden niet aansprakelijk gesteld worden. Het is streng verboden de aan de machine aangebrachte veiligheidsinrichtingen te demonteren, het gebruiksdoel te veranderen of vreemde beschermingsinrichtingen aan te brengen. Restrisico’sOok bij een juist gebruik en opvolging van alle veilig-heidsbepalingen kunnen nog restrisico’s bestaan. · de geluidsemissie · de stofemissie. · hand- en armtrillingen · Gevaar voor verbranding Werktuig en werkstuk worden warm tijdens het verstekzagen.

· Gevaar voor letsel Scherp gereedschap en scherpe randen aan werkstukHandelswijze in noodgevalTref de noodzakelijke maatregelen om éérste hulp teverlenen, die met het letsel overeenkomt en vraag zo snelmogelijk gekwaliceerde medische hulp aan. Beschermgewonde personen voor overig letsel en stel ze gerust.  Indien u hulp vraagt, geef de volgende gegevens door: 1. Plaats van het ongeval, 2. Soort van het ongeval, 3. Aantal gewonden mensen, 4. Soort verwondingenSymbolenWAARSCHUWING/Opgelet. WAARSCHUWING - Voor verlaging van een letselrisico de gebruiksaanwijzing lezen. Voor het uitvoeren van willekeurige werk-zaamheden aan het apparaat de stekker uit het stopcontact nemen. Veiligheidsbril dragen. Draag oorbeschermers. Draag derhalve een geschikt stofbescer-mingsmasker. Draag veiligheidshandschoenen. Houd de handen altijd buiten het bereik van het zaagblad. Tegen vocht beschermen.

Elektrisch gereedschap van de bescher-mingsklasse II. Beschadigde en/of verwijderde elektri-sche of elektronische apparaten bij de daarvoor bestemde recyclingplaatsen aeverenCE SymboolAlgemene veiligheidsinstructiesWAARSCHUWING. Bij het gebruik van elektrisch gereedschap moeten de volgende fundamentele veiligheidsvoorschriften ter bescherming tegen elektrische schokken, verwon-dings- en brandgevaar in acht worden genomen. Lees al deze instructies, voordat u het elektrische gereedschap gebruikt, en bewaar de veiligheidsvoor-schriften goed. Houd uw werkplek schoon en netjes. Wanordelijke werkplekken en werkbanken verhogen de kans op ongevallen en letsels. Stel het apparaat niet aan regen bloot en gebruik dit niet in een vochtige of natte omgeving. Zorg bij het werken met de machine voor voldoen-de verlichting, resp. voor goede lichtomstandig-heden.

Gebruik het elektrische werktuig niet in een explosiegevaarlijke omgeving waarin zich brand-bare vloeistoen, gassen of stoen bevinden. Elektrische werktuigen geven vonken af die stof of.

NEDERLANDSNL40dampen doen ontsteken. Bescherm u tegen elektrische schokken. Vermijd lichaamscontact met geaarde objecten (bijv. buizen, radiatoren, elektrische fornuizen en koelappara-ten). Er bestaat een verhoogd risico van een elektrische schok, indien uw lichaam geaard is. Houd kinderen en overige personen tijdens het gebruik van elektrische werktuigen op afstand. Zorg ervoor dat deze het elektrische gereedschap of het snoer niet aanraken. Bij aeiding kan de controle over het apparaat verloren gaan. Let erop dat het elektrische gereedschap veilig wordt opgeborgen. Gereedschap dat niet wordt gebruikt, moet op een droge, zo hoog mogelijke of ontoegankelijke plaats buiten bereik van kinderen worden bewaard. Overbelast het apparaat niet. Gebruik voor het werk het daarvoor bestemde elektrische werktuig.

Met het passende elektrische werktuig wordt be-ter en veiliger, in het aangegeven prestatiegebied, gewerkt. Gebruik geen machines met een gering vermogen voor zwaar werk. Gebruik het elektrische gereedschap niet voor to-epassingen waarvoor het niet bedoeld is. Gebruik bijvoorbeeld geen handcirkelzaag om dikke takken of houtblokken te zagen. Draag geschikte kleding. Draag geen wijde kleding of sierraden. Houd uw haar, kleding en handschoenen ver van bewegende onderdelen. Voor werkzaam-heden buiten adviseren wij slipvrije werkschoenen. Draag lang haar in een haarnet. Gebruik een veiligheidsuitrusting die op u is afgestemd. Veiligheidsbril en gehoorbescherming moeten altijd worden gedragen. Ook een stof- of ademmasker is noodzakelijk. Bij de omgang met scherpe messen en zaagbladen moeten altijd nauws-luitende handschoenen worden gedragen.

Als inrichtingen voor stofafzuiging en -opvang gemonteerd kunnen worden, controleer dan of deze aangesloten zijn en op juiste wijze gebruikt worden. Gebruik van een stofafzuiging kan de geva-ren door stof verminderen.

Gebruik de kabel niet om het elektrische werktuig te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel ver van warmte, olie, scherpe kanten en/of bewegende apparaatonderdelen. Beschadigde of verdraaide kabels verhogen het risico van een elektrische schok. Vermijd abnormale lichaamshoudingen. Zorg er altijd voor dat u veilig staat en het evenwicht niet verliest. Op een dergelijke wijze kan het elektrische werktuig in onverwachte situaties beter gecontrole-erd worden. Onderhoud elektrische werktuigen zorgvuldig. Houd snijwerktuigen scherp en schoon. Zorgvuldig onderhouden snijwerktuigen met scherpe snijkanten lopen minder snel vast en zijn eenvoudiger te bedienen. Volg de instructies voor het smeren en voor het vervangen van de werktuigen.

Controleer regelmatig het aansluitsnoer van het elektrische gereedschap en laat dit bij beschadi-ging vervangen door een erkend vakman. Controleer regelmatig de verlengkabels en vervang deze, indien ze beschadigd zijn. Houd handgrepen droog, schoon en vrij van olie en vet. Trek de stekker uit het stopcontact en/of verwijder de accu bij niet-gebruik, voordat u apparaatin-stellingen wijzigt of voordat u toebehoren zoals zaagblad, boor of frees vervangt. Deze voorzorgs-maatregelen verhinderen een ongewenste start van het elektrische werktuig. Verwijder instelgereedschap of schroefsleutels voordat het elektrische werktuig wordt inge-schakeld. Een werktuig of sleutel, die zich aan een draaiend apparaatonderdeel bevindt, kan tot letsels leiden. Vermijd een ongewenste inbedrijfneming.

Cont-roleer of het elektrische werktuig uitgeschakeld is, indien dit aan de stroomtoevoer en/of accu aangesloten, opgetild of gedragen wordt. Als u bij het dragen van het elektrische werktuig uw vinger aan of bij de schakelaar hebt of het apparaat met de schakelaar ingeschakeld aan de stroomvoorziening aansluit, kan dit tot ongevallen leiden.

Indien u met een elektrisch gereedschap in de openlucht werkt, mag u alleen verlengkabels gebruiken die ook voor buitengebruik goedge-keurd en als zodanig gemarkeerd zijn. Het gebruik van een voor buitengebruik geschikte verlengkabel vermindert het risico van een elektrische schok. Wees attent, let op wat u doet en ga met verstand met elektrische werktuigen aan het werk. Gebruik geen elektrisch werktuig, indien u moe bent of onder de invloed van drugs, alcohol of medicijnen staat. Een moment van onoplettendheid bij gebruik van het elektrische werktuig kan tot ernstige letsels leiden. Controleer de machine op eventuele beschadi-gingen. Vóór het verdere gebruik van het apparaat moeten de veiligheidsinrichtingen zorgvuldig op een perfecte en een juiste functie onderzocht worden.

Controleer of de bewegende onderdelen goed functioneren en niet klemmen en dat de onderde-len niet beschadigd zijn. Alle onderdelen moeten op de juiste wijze gemonteerd zijn en aan alle voorwaarden voldoen om een goed gebruik van het apparaat te waarborgen. Beschadigde veiligheidsinrichtingen en onderdelen moeten vakkundig door een erkende werkplaats gere-pareerd of vervangen worden, voor zover niets anders in de gebruiksaanwijzing daarover is aangegeven. Gebruik geen enkel elektrisch werktuig waarvan de schakelaar defect is. Een elektrisch werktuig, dat niet meer in- of uitgeschakeld kan worden is gevaarlijk en moet gerepareerd worden. Laat een beschadigde schakelaar repareren bij een erkend reparatiebedrijf. WAARSCHUWING Het gebruik van andere werktuigen en toebehoren kan verwondings-.

NLNLNEDERLANDS41gevaar voor u betekenen. Laat uw elektrisch gereedschap door een elekt-romonteur repareren. Dit elektrische gereedschap voldoet aan de desbetreende veiligheidsbepalingen. Reparaties mogen alleen door een elektromonteur en met originele reserveonderdelen worden uitgevoerd, anders bestaat voor de gebruiker kans op ongevallen. Veiligheidsinstructies voor tafel- en verstekzagenDraag geschikte persoonlijke beschermingsmid-delen. Draag gehoorbescherming om de kans op slechtho-rendheid te verminderen. Veiligheidsbril dragen. Draag een ademmasker om de kans op het inademen van schadelijk stof te verminderen. Sluit het apparaat aan op een stofopvangsysteem als u hout zaagt. Draag handschoenen bij het gebruik van zaagbladen en ruw materiaal. Transporteer, indien mogelijk, de zaagbladen in een houder. Draag stevige schoenen met antislipzolen.

VeiligheidsmaatregelenGebruik geen zaagbladen die beschadigd of vervormd zijn. Gebruik alleen correct gescherpte zaagbladen. Neem de instructies voor het correct vervangen en afstellen van het zaagblad in acht. Dit betreft ook details over hoe de beveiligingsmechanismen in de tafelcirkelzaag- en verstekzaagmodus weer in hun correcte positie worden gebracht. Vervang een versleten tafelelement. Gebruik alleen de door de fabrikant aanbevolen zaagbladen. Het spouwmes mag niet dikker zijn dan de breedte van de zaagsnede en niet dunner dan het zaagblad. Gebruik voor het bewerken van hout alleen zaagbla-den volgens EN 847-1. Gebruik geen zaagbladen van sneldraaistaal. Veilig werkenGebruik in de tafelcirkelzaagmodus een schuifstok of schuifplank met handgreep, om gedurende de werkzaamheden de handen buiten het bereik van het zaagblad te houden.

Plaats de schuifstok terug in de houder als deze niet wordt gebruikt. Gebruik het beveiligingsmechanisme niet om het apparaat te transporteren en/of op te tillen. Gebruik de hiervoor bestemde voorzieningen.

Dek gedurende het transport het bovenste deel van het zaagblad af, bijvoorbeeld met de bovenste veiligheidskap of door het zaagblad in de laagste positie in te stellen. Houd de vloer vrij van materiaalresten bijv. spaanders en zaagresten. De gebruiker moet voldoende zijn opgeleid in het ge-bruik, het afstellen en het bedienen van de machine. Let bij schuine zaagbewerkingen op een stevige bevestiging van de arm. Let in de tafelcirkelzaagmodus op een stevige beves-tiging van de arm in de werkpositie. Schakel het apparaat uit als u de werkplaats verlaat. Let op een stevige bevestiging van de cirkelzaagtafel op de gekozen hoogte. Het toelaatbare toerental van het inzetgereedschap moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap is aangegeven.

Gebruik alleen afstandschijven en spindelringen die geschikt zijn voor de door de fabrikant aangegeven doeleinden. Het bovenste deel van het zaagblad moet bij de verstekzaagmodus volledig afgeschermd zijn. Verwijder geen zaagresten of overige werkstukdelen uit het zaagbereik, als de machine met een onbevei-ligd zaagblad draait. Niet aan de draaiende delen komen. Let op de juiste afstelling van het spouwmes in de tafelcirkelzaagmodus. Gebruik bij het zagen van sponningen en groeven in de tafelcirkelzaagmodus de noodzakelijke beveili-gingsmechanismen. Gebruik de machine niet voor invalzaagbewerkingen. Selecteer het toerental afhankelijk van de verschillen-de te bewerken materialen. Zorg dat het onderste zaagbeveiligingsmechanisme in de tafelcirkelzaagmodus wordt gebruikt en correct is ingesteld. Klem het werkstuk in de verstekzaagmodus altijd vast op de zaagtafel.

Zorg voor elk gebruik van de zaagmachine dat deze stabiel staat. Bevestig de machine indien nodig op een werkbank of vergelijkbaar oppervlak. Zorg er bij werkstukken die breder of langer zijn dan het bovenblad van de tafel voor dat deze zijn ondersteund, bijv. door een verlengingsblad of zaagbokken.

Stel de verschuifbare geleider af bij het maken van een verstek, afschuining of samengesteld verstek om de juiste vrije spleet voor het zaagblad te garanderen. Gebruik de zaagmachine alleen wanneer hetbevei-ligingsmechanisme correct werkt, in goedestaat verkeert en zich in de bedoelde positie bevindt. Let op dat de zaag in de tafelcirkelzaag- of verstek-zaagmodus correct is opgesteld. Gevaar voor letsel. Houd lichaamsdelen en kledij op een veilige afstand van de roterende delen van het apparaat. Voer voor elk gebruik een visuele controle uit.

NLNEDERLANDS42Controleer in het bijzonder de veiligheidsinrichtin-gen, elektrische bedieningselementen, elektrische leidingen en schroefverbindingen op beschadigingen en een vaste zitting. Vervang indien nodig beschadig-de onderdelen voordat u begint verstek te zagen. Schakel het apparaat onmiddellijk uit wanneer het blokkeert. Trek de stekker uit het stopcontact en verwijder het geblokkeerde werkstuk. NetaansluitingHet gebruik is slechts met een foutstroom-schakelaar (RCD max. foutstroom van 30 mA) toegestaan. Uitsluitend op éénfase-wisselstroom en uitsluitend op de op het typeplaatje aangegeven netspanning aansluiten. Aansluiting is ook mogelijk op een stekerdoos zonder aardcontact mogelijk, omdat het is ontwerpen volgens veiligheidsklasse II. Machine alle-en uitgeschakeld aan het net aansluiten.

Het apparaat voldoet aan de eisen van de EN 61000-3-11 en is aan bijzondere aansluitingsvoorwaarden onderworpen. Dit betekent dat een gebruik aan willekeurige, vrij kiesbare aansluitingspunten niet toegelaten is. Het apparaat kan bij ongunstige netverhoudingen tot voorbijgaande spanningsschommelingen leiden. Het apparaat is uitsluitend voor het gebruik aan aanslu-itpunten voorzien die een maximale toegelaten ne-timpedantie van Zmax = 0,233 Ω niet overschrijden. Als gebruiker dient u vast te stellen – indien nodig, met uw energieleverancier – dat uw aansluitingspunt, waaraan u het apparaat wenst aan te sluiten, aan de boven genoemde eis voldoet. OnderhoudVoor het uitvoeren van willekeurige werkzaam-heden aan het apparaat de stekker uit het stopcontact nemen. Het apparaat mag niet gebruikt worden, als het beschadigd is of de beschermingsinrichtingen defect zijn.

Vervang versleten of beschadigde onderdelen. Let op. Indien de aansluitkabel van dit apparaat wordt beschadigd moet, om de omgeving niet in gevaar te brengen, deze door de fabrikant, zijn servicedienst of een gelijkwaardig gekwaliceerde persoon vervan-gen worden.

Reparaties en werkzaamheden, die niet in deze aanwi-jzing worden beschreven, enkel door gekwaliceerd personeel laten uitvoeren. Gebruik alléén origineel toebehoren en originele onderdelen. De machine, in het bijzonder de luchtsleuven, altijd goed schoon houden. Nooit water op het apparaat-lichaam spuiten. Kunststoen niet met oplosmiddelen, ontvlambare of giftige vloeistoen schoonmaken. Voor het schoonma-ken een vochtig doekje gebruiken. Behandel alle beweegbare onderdelen met milieuvri-endelijke olie. Enkel een regelmatig onderhouden en een goed verzorgd apparaat kan een tot tevredenheid werkend hulpmiddel zijn. Onderhoudsen verzorgingsfouten kunnen tot onvoorziene ongevallen en letsels leiden. Bij behoefte vindt u de reserveonderdelenlijst op het internet onder www. guede. com.

GarantieDe garantieperiode is 12 maanden bij commercieel gebruik en 24 maanden voor eindgebruikers en begint met de datum van aankoop van het apparaat. De garantie heeft uitsluitend betrekking op onvolko-menheden die op materiaal- of productiefouten betrek-king hebben. Bij een claim van een onvolkomenheid, in de zin van garantie, dient de originele aankoopfactuur met de aankoopdatum bijgesloten te worden. Van garantie uitgesloten zijn verkeerd gebruik, zoals bijv. overbelasting van het apparaat, gebruik van geweld, beschadigingen door vreemde invloeden of door vreemde voorwerpen. De niet-naleving van gebruiks- en montageaanwijzingen en normale slijtage zijn eveneens van garanties uitgesloten. Belangrijke informatie voor klantenHoud er rekening mee dat een retourzending, bin-nen of ook buiten de garantieperiode, principieel in de originele verpakking uitgevoerd zou moeten worden.

Door deze maatregel worden onnodige transportschaden en hun vaak controversiële regelgevingen eectief vermeden. Enkel in de originele doos is uw apparaat optimaal beschermd en blijft daardoor een soepele verwerking gewaar-borgd.

NEDERLANDS43retour brengen van de verpakking in de materiaalom-loop spaart grondstoen en verlaagt de afvalhoeveel-heden. Verpakkingsdelen (bijv. folies, styropor®) kunnen voor kinderen gevaarlijk zijn.Verstikkingsgevaar!Bewaar de verpakking buiten het bereik van kinderen en verwijder deze zo snel mogelijk.ServiceHebt u technische vragen? Een reclamatie? Hebt u reserveonderdelen of een gebruiksaanwijzing nodig? Op onze website www.guede.com in helpen wij u snel en niet-bureaucratisch verder. Help ons om u te helpen, a.u.b. Om uw apparaat in geval van reclamatie te kunnen identiceren hebben wij het serie+nummer evenals artikelnummer en productie-jaar nodig. Deze gegevens vindt u op het typeplaatje.Tel.: +49 (0) 79 04 / 700-360 Fax: +49 (0) 79 04 / 700-51999 E-Mail: [email protected]
