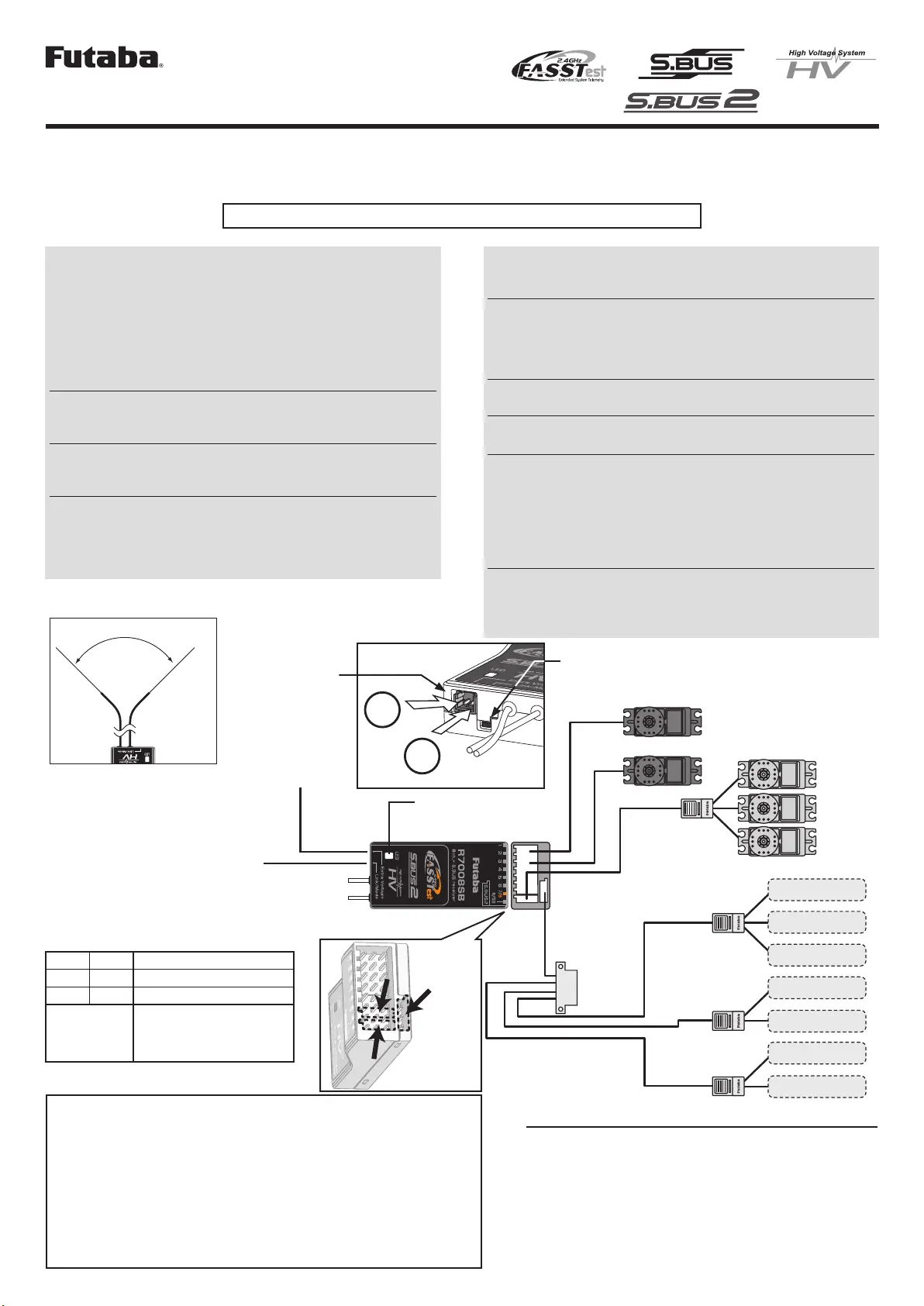

R7008SB
[R7008SB受信機 仕様]
FASSTest-2.4GHz方式(18CH/12CHモード)、S.BUS2入出力/S.BUS出力＋
従来システム用出力（CH1-8）
・
アンテナ
：ダイバーシティー方式
・サイズ／重量：24.9x47.3x14.3mm／10.9g
・定格電圧：3.7～7.4V (使用可能電圧範囲3.5～8.4V)
・バッテリーF/S電圧：送信機から設定
・外部電圧ポート：0～70V DC (電圧監視用)
※BEC電源を使用する場合、容量がご使用のサーボ等の条件に合っていることが必要
です。また、乾電池は使用しないでください。誤動作の原因となります。
●このR7008SBはFutaba製FASSTestシステム
の
送信機に対応します。
使用上の注意
※12CHモード使用時は従来システム用の1-8CH出力にはアナログサーボは使
用できません。
※FASSTestシステムは従来のFASSTシステムとの互換性はありません。
FASSTestシステムに対応した送信機と組み合わせてご使用ください。
※受信機の電源を入れる前に、外部電圧測定入力ポートに電圧がかからないよ
うにしてください。
警告
受信機を搭載する際は、スポンジで包むなど防振対策をする。
また、水分がかからないようにする。
■受信機は振動、水分に弱く故障する危険性があります。
コネクターがショートしないように導電帯からは、離して搭載
する。
■ショートすると破損します。
使用前の動作テストや使用中に正常に動作しない場合は使用を
中止する。
■他の2.4GHzシステム等からのノイズにより電波が届かなくなる場
合があります。
この度は
FASSTest-2.4GHz
システム対応受信機
R7008SB
をお買上げいただきまして誠にありがとうございます。この
R7008SB
には
S.BUS
システム用の出力ポート、
S.BUS2
システム用の入出力ポート及び、従来システム用のチャンネル出力（CH1-8）が搭載されてい
ます。
S.BUS2
システム対応のセンサー等と
S.BUS
システム対応のサーボやジャイロ、従来システムのサーボ等を併用することが可能
です。
双方向通信対応/FASSTest-2.4GHz方式
S.BUS2対応/8チャンネル+S.BUS受信機
アンテナ搭載時の注意
警告
2つのアンテナ（先端30mm)がお互いに90度の位置関係にな
るように搭載する。
■R7008SBは2つの異なる位置で信号を受信できるように、2つの
アンテナが装備されています（ダイバーシティアンテナ）。2つのア
ンテナを自動的に切替えて常に安定した受信状態を確保しています。
アンテナをカットしたり折り曲げたりしない。
■受信距離が短くなり操作不能になります。
アンテナを引っ張らない。
■断線し操作不能になる危険性があります。
アンテナはサーボ、モーター、バッテリーおよびそれらの配線
から少なくとも1.5cm以上離して搭載する。
■受信距離が短くなり操作不能になります。
カーボン胴体機に使用時の注意
警告
アンテナ部分（先端30mm)は完全に機体の外側に出すこと。
■外側に出したアンテナ部がフライト中に風圧等で機体内部に
戻らないよう注意し
てください。アンテナがカーボン胴体内にある
と受信状況が悪化し操作不能になります。
受信機LED表示
緑色赤色状 態
消灯点灯無信号時
点灯消灯通常動作時
交互点滅
受信機内部の異常（メモリー等）
電源再投入で回復できない場合は弊
社カスタマーサービスセンターへ点
検・修理依頼してください。
90˚
（アンテナ搭載角度）
1M23N17460
S.BUS2について
S.BUS2は従来のS.BUSを拡張し、センサー等から受
信機への双方向通信をサポートしたシステムです。セン
サー等はS.BUS2コネクターに接続して使用します。
※S.BUS対応のサーボやジャイロはS.BUS2のコネクター端子では使
用できません。S.BUS対応のサーボやジャイロはCH出力モードを
切替えて(裏面参照)8/SBコネクター端子部で使用します。
アンテナ
外部電圧測定入力
ポート
オプションの外部
電圧入力ケーブル
を使用し外部電源
(例えば動力用バッ
テリー)に接続し
ます。そのバッテ
リーの電圧を送信
機に表示できます。
Link/Mode
スイッチ
CH出力モード切替に
使用します。
※送信機とのリンク
には使用しません
Link/Mode
スイッチ
LED
S.BUSポート
従来CHポート
電源は7/Bへ
(CH1～8）
(8/SB）
S.BUS2
ポート
(S.BUS2）
従来サーボ
R7008SB
中継ボックス
三又ハブ
温度センサー
温度センサー
温度センサー
三又ハブ
回転センサー
高度センサー
三又ハブ
高度センサー
S.BUS対応サーボ
S.BUS対応ジャイロ
S.BUS2対応機器
三又ハブ
＋
−
S.BUS2
S.BUS(8/SB)
電源(7/B)
Product specificaties
| Merk: | Futaba |
| Categorie: | Radiografisch bestuurbaar speelgoed |
| Model: | R7008SB |
| Gewicht: | 10.9 g |
| Breedte: | 24.9 mm |
| Diepte: | 47.3 mm |
| Hoogte: | 14.3 mm |
| Frequentieband: | 2.4 GHz |
| Merkcompatibiliteit: | Futaba |
| Spanning: | 7.4 V |
| Aantal kanalen: | 8 kanalen |
| Type product: | Ontvanger |
| Niet voor kinderen 0 - 3 jaar: | Ja |
| Nominale spanning: | 4.7 V |
