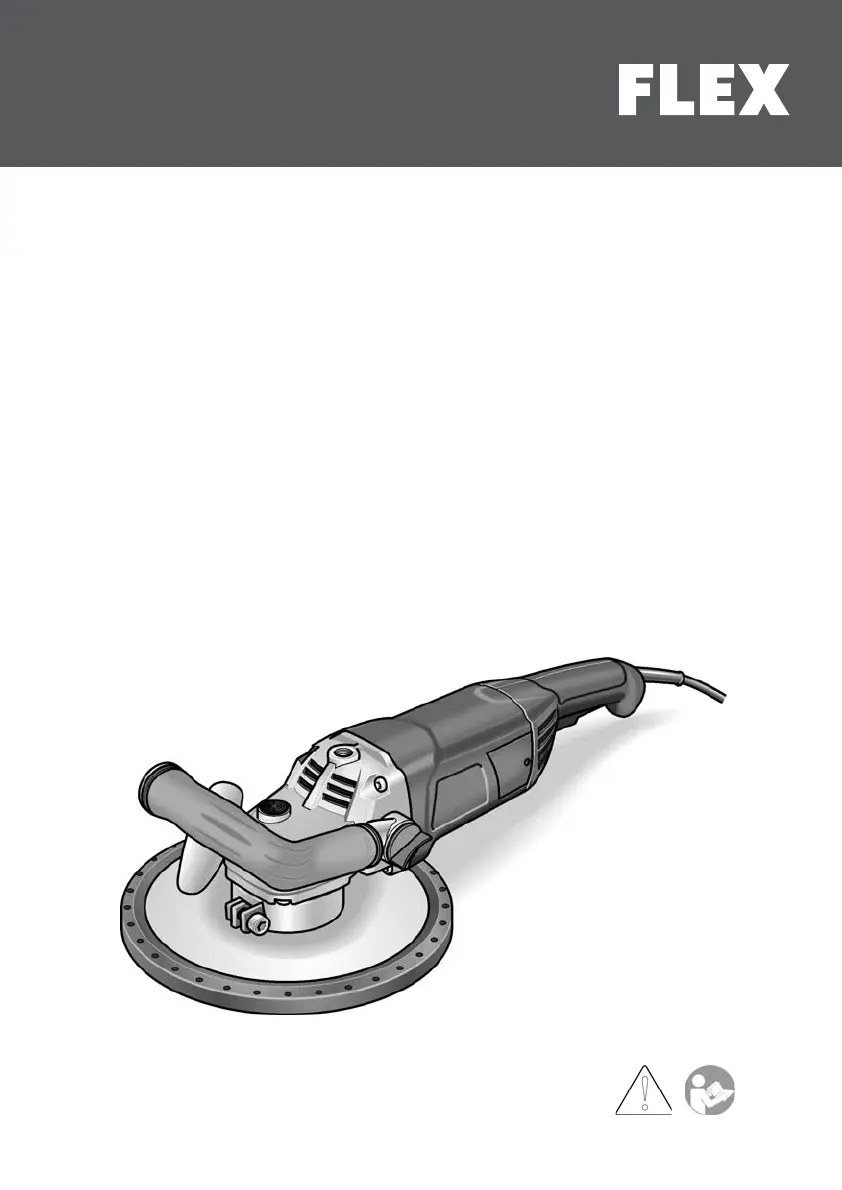

Flex LD 24-6 180 Handleiding

LD 24-6 18072InhoudGebruikte symbolen. 72Voor uw veiligheid. 72Geluid en trillingen. 76Technische gegevens. 77In één oogopslag. 78Gebruiksaanwijzing. 79Onderhoud en verzorging. 82Afvoeren van verpakking en machine. 82Garantie. 83Gebruikte symbolenWAARSCHUWING. Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen. VOORZICHTIG. Geeft een mogelijk gevaarlijke situatie aan. Als de aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn. LET OPGeeft gebruikstips en belangrijke informatie aan. Symbolen op het gereedschapLees de bedieningshandleiding om het letselrisico te verminderen. Draag een oogbescherming. Draag een gehoorbescherming. Afvoeren van het oude apparaat. (zie pagina 82). Altijd met beide handen werken.

CE-labelUKCA-labelVoor uw veiligheidWAARSCHUWING. Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens:– deze gebruiksaanwijzing,– de „Algemene veiligheidsvoorschriften” voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (documentnummer 315. 915);– de op de plaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen. Dit elektrische gereedschap is geconstrueerd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden. Het elektrische gereedschap mag alleen worden gebruikt– volgens de bestemming,– in een veiligheidstechnisch optimale toestand. Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk.

Gebruik volgens bestemmingDe betonschuurmachine LD 24-6 180 is bestemd–voor professioneel gebruik in de industrie en door de vakman,–voor het droog schuren en gladmaken van beton, stucwerk, vloeren, zandsteen, chamotte en asfalt,–voor het verwijderen van verflagen en lijmresten van beton of vloeren,.

LD 24-6 18073–voor toepassing met diamantgereed-schappen die door FLEX voor deze machine worden aangeboden en die zijn goedgekeurd voor een toerental van minstens 6. 500 o. p. m. Het gebruik van doorslijp-, afbraam-, lamellenschijven of draadborstels is niet toegestaan. Bij gebruik van de betonschuurmachine LD 24-6 180 moet een stofzuiger van klasse M worden aangesloten. VeiligheidsvoorschriftenWAARSCHUWING. Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst. Dit elektrische gereedschap moet worden gebruikt als schuurmachine. Neem alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens die u bij het gereedschap ontvangt in acht.

Als u de volgende aanwijzingen niet in acht neemt, kunnen een elektrische schok, brand en/of ernstig letsel het gevolg zijn. Dit elektrische gereedschap is niet geschikt voor schuurwerkzaamheden met schuurpapier, werkzaamheden met draadborstels, polijst- en doorslijpwerkzaamheden. Toepassingen waarvoor het elektrische gereedschap niet is voorzien, kunnen gevaren en verwondingen veroorzaken. Pas dit elektrisch gereedschap niet aan om het op een manier te gebruiken waarvoor het niet specifiek is ontworpen en gespecificeerd door de fabrikant van het gereedschap. Een dergelijke aanpassing kan leiden tot controleverlies en ernstig persoonlijk letsel. Gebruik uitsluitend toebehoren dat door de fabrikant speciaal voor dit elektrische gereedschap is voorzien en geadviseerd. Het feit dat u het toebehoren aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik.

Het toegestane toerental van het inzetgereedschap moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap vermeld staat.

Toebehoren dat sneller draait dan toegestaan, kan onherstelbaar beschadigd worden en wegvliegen. De buitendiameter en de dikte van het inzetgereedschap moeten overeen-komen met de maatgegevens van het elektrische gereedschap. Inzetgereedschappen met onjuiste afmetingen kunnen niet voldoende afgeschermd of gecontroleerd worden.  De afmetingen van de bevestiging van het accessoire moeten overeenstemmen met de afmetingen van de bevestiging van het elektrisch gereedschap. Accessoires die niet op het bevestigingsmateriaal van het elektrisch gereedschap passen, lopen niet uitgebalanceerd, trillen buitensporig en kunnen een verlies van controle veroorzaken. Gebruik geen beschadigde inzetgereed-schappen. Controleer voor het gebruik altijd inzetgereedschappen op afsplin-teringen en scheuren, steunschijven op scheuren, slijtage en ernstige gebruiks-sporen.

Als het elektrische gereedschap of het inzetgereedschap valt, dient u te controleren of het beschadigd is, of gebruik een onbeschadigd inzet-gereedschap. Als u het inzetgereed-schap hebt gecontroleerd en ingezet, laat u de machine een minuut lang met het maximale toerental lopen. Daarbij dient u en dienen andere personen uit de buurt van het ronddraaiende inzetgereedschap te blijven. Beschadigde inzetgereedschappen breken meestal gedurende deze testtijd.

LD 24-6 18074Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichts-bescherming, oogbescherming of veiligheidsbril. Draag indien van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en metaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of adem-masker moet het stof filteren dat bij de toepassing ontstaat. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd. Let erop dat andere personen zich op een veilige afstand bevinden van de plaats waar u werkt. Iedereen die de werk-omgeving betreedt, moet persoonlijke beschermende uitrusting dragen.

Brokstukken van het werkstuk of gebroken inzetgereedschappen kunnen wegvliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving. Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroom-leidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden. Houd de stroomkabel uit de buurt van draaiende inzetgereedschappen. Als u de controle over het gereedschap verliest, kan de stroomkabel worden doorgesneden of meegenomen en uw hand of arm kan in het ronddraaiende inzetgereedschap terechtkomen. Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen.

Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de controle over het elektrische gereedschap kunt verliezen. Laat het elektrische gereedschap niet lopen terwijl u het draagt. Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzetgereedschap kan zich in uw lichaam boren.

Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap. De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken. Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen. Vonken kunnen deze materialen ontsteken. Gebruik geen inzetgereedschappen waarvoor vloeibare koelmiddelen vereist zijn. Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden. Bijzondere veiligheidsvoorschriften voor schuurwerkzaamhedenGebruik uitsluitend het voor het elektrische gereedschap toegestane schuurtoebehoren en de voor dit schuurtoebehoren voorziene beschermkap. Schuurtoebehoren dat niet voor het elektrische gereedschap is voorzien, kan niet voldoende worden afgeschermd en is niet veilig.

De beschermkap moet stevig op het elektrische gereedschap zijn aange-bracht en zodanig zijn ingesteld dat een maximum aan veiligheid wordt bereikt. Dat wil zeggen dat het kleinst mogelijke deel van het schuurgereedschap open naar de bediener wijst. De beschermkap moet de bediener beschermen tegen brokstukken en toevallig contact met het schuurgereedschap.

LD 24-6 18075Schuurtoebehoren mag alleen worden gebruikt voor de geadviseerde toepassingsmogelijkheden. Bijvoorbeeld: schuur nooit met het zijvlak van een diamantschuurschijf. Diamantschuurschijven zijn bestemd voor materiaalafname met de onderzijde van de schuurschijf. Een zijwaartse krachtinwerking op dit schuurtoebehoren kan het toebehoren breken. Gebruik altijd onbeschadigde spanflenzen in de juiste maat en vorm voor het door u gekozen inzetgereedschap. Geschikte flenzen steunen de inzetgereed-schappen en verminderen zo het gevaar van een breuk. Gebruik geen versleten inzetgereed-schappen van grotere elektrische gereedschappen. Inzetgereedschappen voor grotere elektrische gereedschappen zijn niet geconstrueerd voor de hogere toerentallen van kleinere elektrische gereedschappen en kunnen breken.

Terugslag en bijbehorende veiligheidsvoorschriftenTerugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeerd draaiend inzetgereedschap, zoals een slijpschijf, schuurschijf, steunschijf, draadborstel, enz. Vasthaken of blokkeren leidt tot een abrupte stop van het ronddraaiende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap versneld op de plaats van de blokkering. Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk invalt, zich vastgrijpen. Daardoor kan de slijpschijf uitbreken of een terugslag veroorzaken. De slijpschijf beweegt zich vervolgens naar de bediener toe of van de bediener weg, afhankelijk van de draairichting van de schijf op de plaats van de blokkering. Hierbij kunnen slijpschijven ook breken.

Een terugslag is het gevolg van verkeerd of onjuist gebruik van het elektrische gereed-schap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven.

Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslag-krachten kunt opvangen. Gebruik altijd de extra handgreep, indien aanwezig, om de grootst mogelijke controle te hebben over terugslagkrachten of reactie-momenten bij het op toeren komen. De bediener kan door geschikte voorzorgsmaatregelen de terugslag- en reactiekrachten beheersen. Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Het inzetgereedschap kan bij de terugslag over uw hand bewegen. Mijd met uw lichaam het gebied waarheen het elektrische gereedschap bij een terugslag wordt bewogen. De terugslag drijft het elektrische gereed-schap in de richting die tegengesteld is aan de beweging van de slijpschijf op de plaats van de blokkering. Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz.

Voorkom dat inzetgereedschappen van het werkstuk terugstoten en vastklemmen. Het ronddraaiende inzetgereedschap neigt er toe, zich vast te klemmen bij hoeken, scherpe randen of wanneer het terugspringt. Dit veroorzaakt een controleverlies of terugslag. Gebruik geen kettingblad of getand zaagblad. Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap. Overige veiligheidsvoorschriften Gebruik alleen een verlengkabel die voor gebruik buitenshuis is goedgekeurd.  Het afschuren van loodverf wordt afgeraden. Het verwijderen van loodverf mag alleen door een vakman gebeuren.  Bewerk geen materialen waarbij voor de gezondheid gevaarlijke stoffen (zoals asbest) vrijkomen. Tref.

LD 24-6 18076veiligheidsmaatregelen wanneer er stoffen kunnen ontstaan die schadelijk voor de gezondheid, brandbaar of explosief zijn. Draag stofmasker. Gebruik een afzuiginstallatie. GEVAAR VOOR MATERIËLE SCHADE. De netspanning en de op het typeplaatje vermelde spanningsgegevens moeten overeenkomen. Geluid en trillingenDe geluids- en trillingswaarden zijn vastgesteld volgens EN 62841. Het A-gewaardeerde geluidsniveau van het gereedschap bedraagt kenmerkend:–Geluidsdrukniveau: 96 dB(A);–Geluidsvermogenniveau: 104 dB(A);–Onzekerheid: K = 3 dB. Totale trillingswaarde (bij het schuren van betonoppervlakken):–Emissiewaarde: ah=6,7m/s2–Onzekerheid: K = 1,5 m/s2VOORZICHTIG. De aangegeven meetwaarden gelden voor nieuwe gereedschappen. Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

LET OPHet is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreven in de norm EN 62841 en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap. Indien het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereed-schappen, warm houden van de handen, organisatie van de arbeidsprocessen. VOORZICHTIG. Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

LD 24-6 18078In één oogopslag1 Aansluitstuk voor afzuiging2 Blokkering van de uitgaande asVoor het vastzetten van de uitgaande as bij het wisselen van inzetgereed-schap.3 MachinekopMet luchtafvoeropening en draairichtingpijl.4 Aansluitkabel 4,0 m met netstekker5 Aan/uit-schakelaar6 Inschakelblokkering/vergrendelingsknopVoorkomt onbedoeld starten van het gereedschap en vergrendelt de schakelaar (5) bij continu gebruik.7 Typeplaatje *8 Greep, instelbaar9 Beschermkap met rubber afzuigring10 Spanmoer11 Tegenhoudsleutel* Niet afgebeeld.

LD 24-6 18079GebruiksaanwijzingWAARSCHUWING!Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. VOORZICHTIG!De aanwezige netspanning en de spanning die is aangegeven op het typeplaatje moeten overeenkomen.Voor de ingebruikneming Pak het elektrische gereedschap uit en controleer of het volledig geleverd is en geen transportschade heeft.Greep instellen1. Draaiknop voor greepinstelling ca. 2 slagen tegen de richting van de wijzers van de klok losdraaien.2. Greep in de gewenste stand zetten (15°-klik). Op correct vastklikken letten!3.

Draaiknop voor greepinstelling in de richting van de wijzers van de klok vastdraaien.LET OPIndien nodig kan de greep verplaatst worden naar de andere zijde van het elektrische gereedschap.Schuurtoebehoren inzetten en wisselen Druk op de blokkering van de uitgaande as en houd deze ingedrukt (1.). Draai met de vasthoudsleutel de spanmoer tegen de wijzers van de klok in los van de uitgaande as en verwijder de spanmoer (2.). Diamantschuurschijf (B) correct plaatsen. Draai de spamoer (A) met de kraag naar boven op de uitgaande as. Druk op de blokkering van de uitgaande as en houd deze ingedrukt. Draai de spanmoer met de vasthoudsleutel vast.

LD 24-6 18080 Stand van de beschermkap controleren:De rubber afzuigring moet ca. 0–1 mm over de rand van de schuurschijf uitsteken. Indien nodig corrigeren (zie „Verstel de beschermkap”). Steek de stekker in de contactdoos. Schakel het elektrische gereedschap in (zonder vastklikken) en laat het ca. 30 seconden lopen. Controleer de machine op onbalans en trillingen. Schakel het elektrische gereedschap uit.Verstel de beschermkapLET OPDe rubber afzuigring moet ca. 0–1 mm over de rand van de schuurschijf uitsteken. Ter compensatie van de slijtage van de diamantschuurschijf kan de beschermkap in hoogte worden versteld. Schroefverbinding van beschermkap losmaken. Beschermkap op de gewenste hoogte instellen. Schroefverbinding vastdraaien.Elektrisch gereedschap in- en uitschakelenGebruik voor korte duur zonder vergrendeling:1. Druk de inschakelblokkering in en houd deze vast. 2.

Schakelaar indrukken.3. Als u het gereedschap wilt uitschakelen, laat u de schakelaar los.Continu gebruik met vergrendeling:1. Druk de inschakelblokkering in en houd deze vast.2. Druk de schakelaar in en houd deze vast.3. Druk op de vergrendelingsknop.

LD 24-6 180814. Als u het gereedschap wilt uitschakelen, drukt u de schakelaar kort in laat u deze los.Gebruik van een afzuiginstallatieLET OPHet gebruik van een FLEX speciale stofzuiger van klasse M wordt geadviseerd. Afzuigslang door de slanghouder steken en op het aansluitstuk van de beschermkap bevestigen. Sluit de afzuigslang op de afzuiginstallatie aan. Neem de gebruiksaanwijzing van de afzuiginstallatie in acht. Controleer de bevestiging!

Gebruik indien nodig een passende adapter.LET OPMocht er voor uw stofzuiger een speciaal aansluitstuk nodig zijn (naast het standaard-aansluitstuk van 32 mm/36 mm dat met het elektrische gereedschap wordt meegeleverd) dient u voor een geschikte adapter contact op te nemen met de leverancier van uw stofzuiger.Werkzaamheden met het elektrische gereedschapWAARSCHUWING!De ronddraaiende schuurschijf mag niet met scherpe uitstekende voorwerpen in aanraking komen. Gevaar voor terugslag! Beschadiging van de steunschijf. Bij beschadigingen of ernstige slijtage van de schuurschijf moet deze beslist worden vervangen.VOORZICHTIG!Het elektrische gereedschap altijd met beide handen vasthouden! 1. Bevestig het schuurtoebehoren.2. Sluit de afzuiginstallatie aan.3. Steek de stekker in het stopcontact.4. Schakel de afzuiginstallatie in.5. Schakel het apparaat in.6.

De betonschuurmachine op het werkoppervlak plaatsen. De rubber afzuigring moet op het werkoppervlak aansluiten.7. Verhoog de druk om de schuurschijf met het werkoppervlak in aanraking te brengen. Draai de renovatieschuurmachine daarom met overlappende bewegingen.Rubber afzuigring Als de rubber afzuigring beschadigd wordt of overmatige slijtage vertoont, moet deze worden vervangen. Deze is onder bestelnummer 258.626 bij elk FLEX-klantenservicecentrum verkrijgbaar.

LD 24-6 18082Onderhoud en verzorgingWAARSCHUWING!Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. ReinigingWAARSCHUWING!Gebruik geen water of vloeibare reinigingsmiddelen. Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.  Beschermkap met droge perslucht reinigen.ReparatiesLaat reparaties uitsluitend uitvoeren door een door de fabrikant erkende klantenservice.LET OPDraai de schroeven van het motorhuis tijdens de garantieperiode niet los.

Anders vervallen de garantieverplichtingen van de fabrikant.Vervangingsonderdelen en toebehorenZie voor overig toebehoren, in het bijzonder inzetgereedschappen, de catalogi van de fabrikant.Explosietekeningen en onderdelenlijsten vindt u op onze website: www.flex-tools.comAfvoeren van verpakking en machineWAARSCHUWING!Maak een versleten machine onbruikbaar door het netsnoer te verwijderen.Alleen voor EU-landenGooi elektrische gereedschappen niet bij het huisvuil.Volgens de Europese richtlijn 2012/19/EG betreffende afgedankte elektrische en elektro-nische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verant-woorde wijze opnieuw worden gebruikt.LET OPVraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven.

LD 24-6 18083GarantieBij aankoop van een nieuwe machine biedt FLEX 2 jaar fabrieksgarantie vanaf de verkoop-datum van de machine aan de eindverbruiker. De garantie heeft alleen betrekking op gebreken die zijn terug te voeren op materiaal- en/of fabricagefouten en op het niet nakomen van de toezegging van bepaalde eigen-schappen. Bij een garantieclaim moet het oorspronkelijke aankoopbewijs met de verkoopdatum worden bijgevoegd. Garantiereparaties mogen uitsluiten worden uitgevoerd door werkplaatsen of service-stations die door FLEX zijn erkend. Er bestaat alleen recht op garantie bij gebruik volgens bestemming.

Van de garantie uitgesloten zijn in het bijzonder slijtage als gevolg van normaal gebruik, schade door onjuist gebruik van de machine, geheel of gedeeltelijk gede-monteerd ingeleverde machines, schade door overbelasting van de machine of het gebruik van niet-toegestane, defecte of verkeerde toegepaste inzetgereedschappen. Schade die door de machine aan inzetgereedschappen of werkstuk wordt veroorzaakt, gebruik van geweld, gevolgschade die kan worden teruggevoerd op ondeskundig of onvoldoende onderhoud door de klant of derden, beschadi-gingen door externe inwerking of inwerking van voorwerpen, zoals zand of stenen, alsmede schade door het niet in acht nemen van de gebruiksaanwijzing, bijvoorbeeld aansluiting aan een verkeerde netspanning of stroomsoort.

Garantieclaims ten aanzien van inzetgereed-schappen en toebehoren zijn alleen mogelijk als deze worden gebruikt met machines waarbij een dergelijk gebruik is voorzien of toegestaan. Uitsluiting van aansprakelijkheidDe fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt.De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door onjuist gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.
