41NLNederlandsVeiligheidsaanwijzingenAlgemene waarschuwingen voor elektrische gereedschappenWARSCHUWING Lees alle waarschuwingen en alle aanwijzingen. Als de waarschuwingen en aanwij-zingen niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en aanwijzingen voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip "elek-trisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het elektriciteitsnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer). Veiligheid van de werkomgeving · Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.

· Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. · Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen. Elektrische veiligheid · De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektri-sche gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. · Voorkom aanraking van het lichaam met geaarde op-pervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten.

Er bestaat een verhoogd risico op een elektrische schok, wanneer uw lichaam geaard is. · Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

· Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. · Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. · Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Veiligheid van personen · Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettend-heid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. · Draag persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Het dragen van persoon-lijke beschermingsmiddelen zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. · Voorkom per ongeluk inschakelen.

Controleer of het elektrische gereedschap uitgeschakeld is, voordat u de stekker in het stopcontact steekt of de accu aan-sluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereed-schap uw vinger aan de schakelaar heeft of wanneer u het gereedschap ingeschakeld op de stroomvoor-ziening aansluit, kan dit tot ongevallen leiden.

· Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. · Voorkom een onevenwichtige lichaamshouding. MOAL_FXC-85. indb 41MOAL_FXC-85. indb 41 13. 07. 2023 11:23:4813. 07. 2023 11:23:48.

42NLZorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. · Draag geschikte kleding. Draag geen loshangen-de kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kun-nen verstrikt raken in bewegende delen. · Wanneer stofafzuiging-of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof. Zorgvuldige omgang met en zorgvuldig gebruik vanelektrische gereedschappen · Overbelast het elektrische gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap.

Met het passende elektri-sche gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. · Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. · Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap, voordat u het ge-reedschap instelt, accessoires wisselt of het gereed-schap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. · Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elek-trische gereedschappen zijn gevaarlijk, wanneer deze door onervaren personen worden gebruikt. · Pleeg onderhoud aan elektrische gereedschappen.

Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen vóór gebruik repareren.

Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereed-schappen. · Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzet-gereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. · Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandighe-den en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. Gebruik en onderhoud van accugereedschappen · Laad accu’s alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadap-paraat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu’s wordt gebruikt.

· Gebruik alleen de daarvoor bedoelde accu’s in de elektrische gereedschappen. Het gebruik van andere accu’s kan tot verwondingen en brandgevaar leiden. · Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben. · Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadple-gen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden. ServiceLaat het elektrische gereedschap alleen reparerendoor gekwalificeerd en vakkundig personeel en alleenmet originele vervangingsonderdelen.

· Wijs niet met het gereedschap naar uzelf of mensen in uw omgeving. Door onverwacht activeren komt er een spijker vrij die letsel kan veroorzaken. · Activeer het gereedschap pas op het moment dat het gereedschap stevig tegen het werkstuk is gezet. Als het gereedschap geen contact heeft met het werk-stuk, kan de spijker van uw doel wegschieten. · Koppel het gereedschap los van de stroomvoor-ziening, wanneer de spijker klem komt te zitten in het gereedschap. Tijdens het verwijderen van een klemzittende spijker kan de tacker per ongeluk wor-den geactiveerd, als deze op de stroomvoorziening is aangesloten. · Ga voorzichtig te werk bij het verwijderen van een klemzittende spijker. Het mechanisme kan onder druk staan en de spijker kan krachtig losschieten, terwijl u deze probeert vrij te maken. · Gebruik deze tacker niet voor het bevestigen van MOAL_FXC-85. indb 42MOAL_FXC-85. indb 42 13. 07.

43NLkunnen er dampen vrijkomen. De accu kan branden of exploderen. Zorg voor de aanvoer van frisse lucht en zoek bij klachten een arts op. De dampen kunnen de luchtwegen irriteren. · Open de accu niet. Er bestaat gevaar voor kort- sluiting. · Door spitse voorwerpen, zoals bijv. spijkers of schroe-vendraaiers, of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu doen branden, roken, exploderen of oververhitten. · Gebruik de accu alleen in producten van de fabrikant. Alleen zo wordt de accu tegen gevaarlijke overbelas-ting beschermd. Bescherm de accu tegen hitte, bijvoor-beeld ook tegen voortdurend zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explosie en kortsluiting. · Gebruik het elektrische gereedschap en de spijkers niet op zeer zachte materialen (bijv. hout, lichte bouw-materialen).

De spijkers kunnen door de ondergrond slaan en letsel veroorzaken. · Gebruik het elektrische gereedschap en de spijkers niet op zeer harde materialen (bijv. gehard staal, zeer harde natuursteen) evenals op betonsoorten met een hoge druksterkte of met een toeslagmateriaal met een hoge druksterkte. Als het materiaal te hard is, kan de nagel afketsen, breken en eruit schieten en u of andere personen raken en letsel veroorzaken. · Houd het elektrische gereedschap nooit in een scherpe hoek t. o. v. de ondergrond. Het elektrische gereedschap moet haaks op de ondergrond staan. Op de ondergrond mogen zich geen verontreinigingen bevinden. elektrische kabels. Deze is niet ontworpen voor de montage van elektrische kabels en kan de isolatie van elektrische kabels beschadigen en zodoende een elektrische schok of brandgevaar veroorzaken.

· Koppel de tacker los van de voeding bij het plaatsen en verwijderen van spijkers, bij het verrichten van instellingen of bij het wisselen van accessoires.

De tacker kan per ongeluk worden geactiveerd als deze is aangesloten op de voeding, wat kan resulteren in persoonlijk letsel. · Ga voorzichtig te werk bij het hanteren van spijkers, vooral bij het plaatsen en verwijderen. De spijkers hebben scherpe punten die persoonlijk letsel kunnen veroorzaken. · Houd de vingers weg van de trekker wanneer deze tacker niet gebruikt en van de ene plek naar de ande-re verplaatst wordt. Door onverwacht activeren komt er een spijker vrij, wat kan resulteren in persoonlijk letsel. · Houd de tacker vast aan de geïsoleerde handgrepen, wanneer u werkzaamheden verricht waarbij de spijker in aanraking kan komen met verborgen bedrading. · Als spijkers een spanningvoerende draad raken, dan kunnen de metalen delen van de tacker onder spanning komen te staan en zou de gebruiker een elektrische schok kunnen krijgen.

· Houd de tacker vast aan de geïsoleerde handgrepen, wanneer u werkzaamheden verricht waarbij de spijker in aanraking kan komen met verborgen bedrading. Als · spijkers een spanningvoerende draad raken, dan kunnen de metalen delen van de tacker onder spanning komen te staan en zou de gebruiker een elektrische schok kunnen krijgen. · Houd de tacker tijdens gebruik stevig vast. Een ongecontroleerde terugslag van de tacker kan leiden tot onverwacht activeren, wat persoonlijk letsel kan veroorzaken. Houd alle lichaamsdelen zoals handen en benen, enz. uit de buurt van de schietrichting van het gereedschap. De spijker kan zowel het werkstuk als een eventueel voorwerp erachter penetreren, wat persoonlijk letsel kan veroorzaken. · Houd bij het gebruik van de tacker alle lichaamsdelen zoals handen en benen, enz. uit de buurt van de plek waar spijkers in het werkstuk worden gedreven.

· Gebruik geschikte detectoren om verborgen elek-triciteits-, gas- of waterleidingen op te sporen of raad-pleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleidingsystem. kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade. · Bij beschadiging en verkeerd gebruik van de accu MOAL_FXC-85. indb 43MOAL_FXC-85. indb 43 13. 07. 2023 11:23:4813. 07. 2023 11:23:48.

44NL · Deactiveer of verwijder het contactelement niet. Het contactelement fungeert als veiligheidsmechanisme om het risico van per ongeluk activeren te verminde-ren. Het deactiveren van deze component kan leiden tot per ongeluk activeren. · Gebruik het elektrische gereedschap alleen wanneer het contactelement correct functioneert. Als het contactelement defect is, kan het elektrische gereed-schap onverwacht activeren. · Vul het magazijn van het elektrische gereedschap altijd eerst met spijkers, voordat u de accu plaatst. Op deze manier wordt het risico kleiner dat u per ongeluk een spijker inschiet en zichzelf of andere personen verwondt. · Schiet spijkers nooit in de buurt van brandbare mate-rialen in. Bij enkele spijkersoorten kunnen tijdens het inslaan vonken uit het contactelement slaan. · Schiet een spijker niet op een andere spijker.

Dat zou ertoe kunnen leiden dat de spijker wordt afgeketst of dat het elektrische gereedschap onverwacht reageert. Beschrijving van product en werking Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondin-gen veroorzaken. Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing. Beoogd gebruikHet elektrische gereedschap is bestemd voor het inzetten van spijkers in harde materialen zoals beton (bijv. gegoten beton, geperste voegen) en staal (bijv. bouwstaal, warm gewalst staal). Het elektrische gereedschap mag niet op zeer zachte oppervlakken (bijv. hout, lichte bouwmate-rialen) of zeer harde oppervlakken (bijv. gehard staal) worden gebruikt.

Op de volgende ondergronden mag het elektrische gereedschap ook niet worden gebruikt: natuursteen, verticale specievoegen, holle blokken, glas, gehard staal, gereedschapsstaal, veerstaal, gietijzer, lasnaden. Controleer vóór de toepassing of de ondergrond geschikt is (zie „Geschiktheid van de ondergrond controleren“, Pagina72).

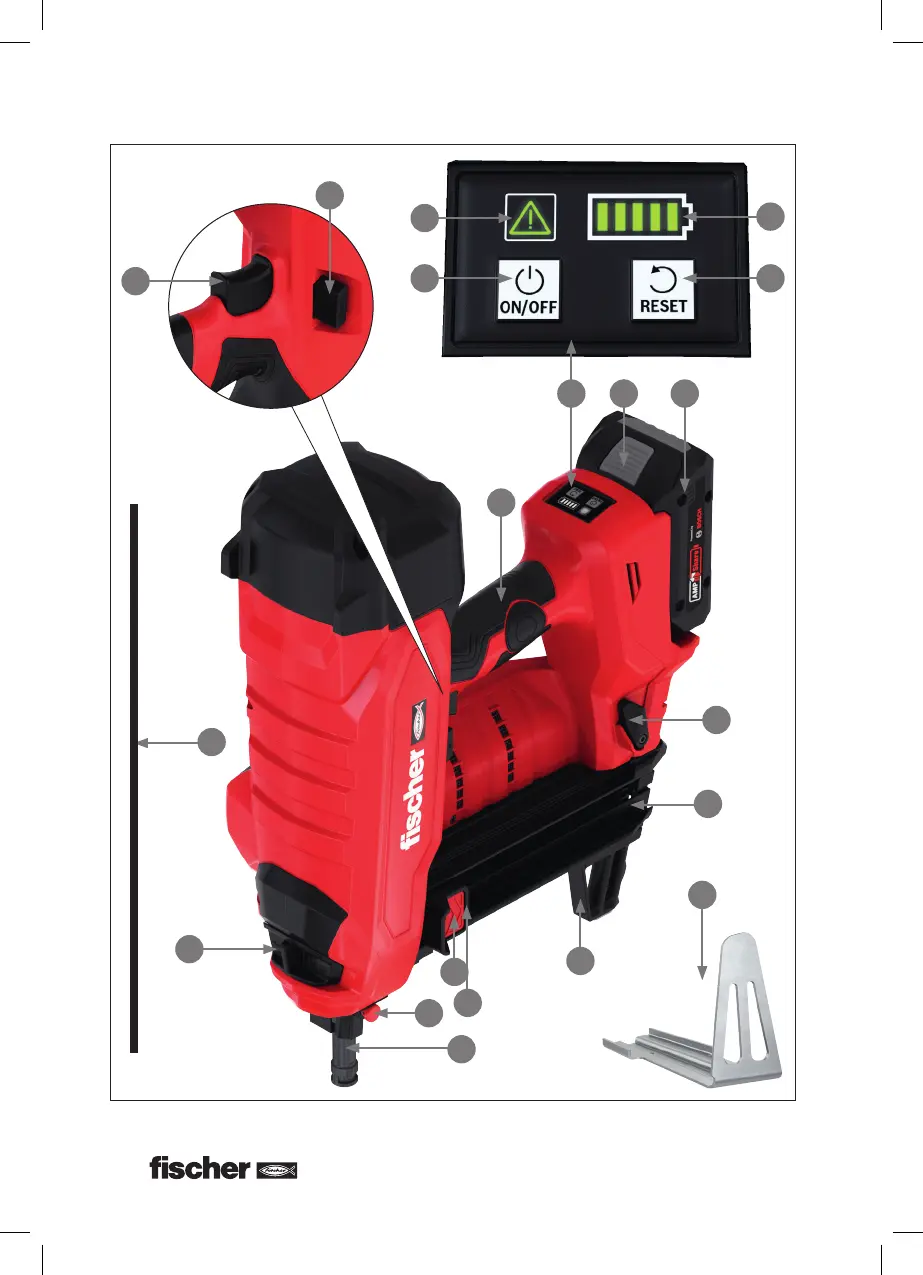

Het elektrische gereedschap is uitsluitend bestemd voor gebruik met de hand. Het elektrische gereedschap is bestemd voor gebruik binnen. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeel-ding van het elektrische gereedschap op de pagina met afbeeldingen.

45NLToegestane omgevings- temperatuur bij het gebruik**°C −5 … +50Toegestane omgevings- temperatuur bij opslag°C −20 … +50Compatibele accu'sGBA 18V…ProCORE18V. Aanbevolen accu's voormaximaal vermogenProCORE18V… ≥ 4 AhAanbevolen oplaad- apparatenGAL 18…GAX 18V…GAL 36… A) afhankelijk van gebruikte accu B) beperkt vermogen bij temperaturen < 0 °C Informatie over geluid en trillingen · Geluidsemissiewaarden bepaald conform EN 60745-2-16. · Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch: geluidsdrukniveau 85 dB(A); geluidsvermogenniveau 96 dB(A). Onzekerheid K = 3 dB. Draag gehoorbescherming. · Totale trillingswaarden ah (vectorsom van drie richtingen) en onzekerheid K bepaald conform EN 60745-2-16: h = 5,7 m/s2, K = 1,5 m/s2.

· Het in deze gebruiksaanwijzing vermelde trillings- niveau en de geluidsemissiewaarde zijn gemeten met een genormeerde meetmethode en kunnen worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Ze zijn ook geschikt voor een voorlopi-ge inschatting van de trillings- en geluidsemissie. Het aangegeven trillingsniveau en de aangegeven geluidsemissiewaarde representeren de voornaamste toepassingen van het elektrische gereedschap. Wan-neer het elektrische gereedschap echter wordt gebruikt voor andere toepassingen, met afwijkende inzetgereed-schappen of onvoldoende onderhoud, dan kunnen het trillingsniveau en de geluidsemissiewaarde afwijken. Dit kan de trillings- en geluidsemissie gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeu-rige schatting van de trillings- en geluidsemissies moet ook rekening worden gehouden met de tijden waarin het gereedschap uitgeschakeld is, of waarin het gereed-schap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings- en geluidsemissies gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de gebruiker tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces. Accu fischer verkoopt accugereedschap ook zonder accu. Of bij de levering van uw elektrische gereedschap een accu inbegrepen is, kunt u zien op de verpakking. Accu opladen Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zijn afgestemd op de bij het elektrische gereedschap gebruikte Li-Ion-accu. Aanwijzing: lithium-ion-accu's worden vanwege inter-nationale transportvoorschriften gedeeltelijk geladen geleverd. Om het volledige vermogen van de accu te waarborgen, laadt u vóór het eerste gebruik de accu volledig op. Accu plaatsen Schuif de geladen accu in de accuhouder tot deze is vastgeklikt.

Accu verwijderen Voor het verwijderen van de accu drukt u op de accu-ontgrendelingstoets en trekt u de accu uit het elektrische gereedschap. Gebruik daarbij geen geweld. De accu beschikt over 2 vergrendelingsstanden die moeten voorkomen dat de accu bij onbedoeld indruk-ken van de accu-ontgrendelingstoets uit het elektrische gereedschap valt. Zolang de accu in het elektrische gereedschap is geplaatst, wordt deze door een veer op de juiste plaats gehouden. Accu-oplaadaanduidingDe oplaadaanduiding toont de laadtoestand van de accu. Uit veiligheidsoverwegingen is het opvragen van de laadtoestand alleen bij stilstaand elektrisch gereed-schap mogelijk. Druk op de toets voor de oplaadaanduiding, om delaadtoestand aan te geven. Dit is ook mogelijk, wanneer de accu is weggenomen.

Als er na het drukken op de toets voor de oplaadaandui-ding geen LED brandt, dan is de accu defect en moet vervangen worden. De acculaadtoestand wordt ook op de gebruikersinter-face weergegeven (zie „Toestandsaanduidingen“, Pagina 74). MOAL_FXC-85. indb 45MOAL_FXC-85. indb 45 13. 07. 2023 11:23:4813. 07. 2023 11:23:48.

46NLAccutype GBA 18V. LED CapaciteitPermanent licht 3 × groen 60–100 %Permanent licht 2 × groen 30–60 %Permanent licht 1 × groen 5–30 %Knipperlicht 1 × groen 0–5 % Accutype ProCore 18V. LED CapaciteitPermanent licht 5 × groen 80–100 %Permanent licht 4 × groen 60–80 %Permanent licht 3 × groen 40–60 %Permanent licht 2× groen 20–40 %Permanent licht 1× groen 5–20 %Knipperlicht 1 × groen 0–5 % Aanwijzingen voor de optimale omgang met deaccu Bescherm de accu tegen vocht en water. Bewaar de accu alleen bij een temperatuur tussen –20 °C en 50 °C. Laat de accu bijvoorbeeld in de zomer niet in de auto liggen. Reinig de ventilatieopeningen van de accu af en toe met een zachte, schone en droge doek. Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden vervangen. Neem de aanwijzingen met betrekking tot afvalverwijdering in acht.

MontageNeem vóór alle werkzaamheden aan het elektrischegereedschap (zoals het uitvoeren van onderhoud ofhet wisselen van inzetgereedschappen e. d. ) en vóórhet vervoeren en opbergen altijd de accu uit het elektri-sche gereedschap. Bij per ongeluk bedienen van deaan/uit-schakelaar bestaat gevaar voor letsel. Magazijn plaatsen/wisselen (zie afbeelding A)Plaats het magazijn (12) in het elektrische gereedschap en laat het vastklikken. Voor het wisselen van het magazijn duwt u deontgrendelingshendel (11) rechtsom. Pak het maga-zijn met een lichte draaibeweging uit het elektrische gereedschap. Magazijn vullen/leegmaken (zie afbeelding B) · Ga voorzichtig te werk bij het hanteren van spijkers, vooral bij het plaatsen en verwijderen. De spijkers hebben scherpe punten die persoonlijk letsel kunnen veroorzaken.

· Gebruik uitsluitend spijkers die door fischer voor uw elektrische gereedschap worden aanbevolen. Het ge-bruik van ongeoorloofde spijkers kan het elektrische gereedschap beschadigen en letsel veroorzaken.

47NLOm de hardheid van het ondergrondmateriaal te controleren, gebruikt u een spijker als centerpons. Sla deze met een hamer met een krachtige slag op het materiaal. Controleer het resultaat: · De punt van de spijker is afgestompt: de ondergrond is te hard en niet geschikt, de spijker zou kunnen afketsen. · Het materiaal scheurt of splintert: de ondergrond is te brokkelig en niet geschikt. Deeltjes zouden u of ande-re personen kunnen raken of de spijker zou helemaal door de ondergrond kunnen slaan. · De spijker zinkt bij de slag met de hamer in de on-dergrond: de ondergrond is te zacht en niet geschikt, de spijker zou helemaal door de ondergrond kunnen slaan. · De spijker laat een kleine verlaging in de ondergrond achter: de ondergrond is geschikt voor de bevesti-ging. Inslagbewerking activeren · Schakel het elektrische gereedschap in.

· Duw de ontgrendelingsschakelaar (5) naar links om de activeringsknop (6) te ontgrendelen (zie afbeelding D). · Let erop dat u het elektrische gereedschap stevig aan de handgreep (7) vasthoudt. · Duw het contactelement (17) tot aan de aanslag op de · ondergrond. Bij ingedrukt contactelement licht het werklicht (18) op en verlicht zo de werkplek bij ongun-stige lichtomstandigheden. · Druk vervolgens kort op de activeringsknop (6) en laat deze weer los. Daarbij wordt een spijker in de ondergrond geslagen. Aanwijzing: De activeringsknop (6) moet binnen 2 seconden na het indrukken van het contactelement (17) worden ingedrukt. Anders gaat het elektrische gereedschap naar de beveiligde toestand en de inslagbewerking moet opnieuw worden gestart.

· Voor een verdere inslagbewerking tilt u het elektri-sche gereedschap helemaal van de ondergrond af en zet u het op de volgende gewenste plek weer stevig op de ondergrond. · Vergrendel bij werkpauzes en aan het einde van de werkdag de activeringsknop (6) door de ontgren-delingsschakelaar (5) naar rechts te duwen (zie afbeelding D).

Aanwijzing: Een beveiliging voorkomt het activeren wanneer het contactelement (17) niet helemaal ingedrukt is of de activeringsknop (6) tijdens de inslagbewerkin-gen niet werd losgelaten. Magazijn vullen: · Reinig eventueel de magazijnschuif (14) en het maga-zijn (12), bijv. met een kwast. · Druk op de toets (15) op de magazijnschuif (14) en schuif deze in de richting van de magazijnopening tot hij vastklikt. · Schuif een geschikte spijkerstrip (21) in de · magazijn-opening. · Het standaardmagazijn kan met maximaal 2 spij-kerstrips worden gevuld, het uitgebreide magazijn (accessoire) met 4. · Druk op de toets (15) op de magazijnschuif (14) en schuif deze tot aan de aanslag naar voren. Aanwijzing: Als er nog maar 2 spijkers in het magazijn (12) zitten, kan het contactelement (17) niet meer ingedrukt en geen inslagbewerking meer geactiveerd worden. Vul het magazijn bij.

Magazijn leegmaken: · Druk op de toets (15) op de magazijnschuif (14) en schuif deze in de richting van de magazijnopening tot hij vastklikt. · Draai het magazijn zodanig dat de spijkerstrip (21) uit de magazijnopening kan glijden. Contactelement verwijderen/wisselen (zieafbeelding C) Het contactelement (17) kan voor reinigen of wisselen worden verwijderd. Verwijder de accu (10). Maak het magazijn (12) leeg enneem dit weg. Trek aan de ontgrendelingsknop (16) van het contactelement en trek vervolgens het contactele-ment (17) uit het elektrische gereedschap. Schuif het gereinigde of nieuwe contactelement (17) in het elektrische gereedschap tot het vastklikt. GebruikIngebruiknameIn-/uitschakelen Voor het inschakelen van het elektrische gereedschap drukt u zolang op de aan/uit-toets (1) op de gebruikersin-terface tot de gebruikersinterface oplicht.

Voor het uitschakelen van het elektrische gereedschapdrukt u opnieuw op de aan/uit-toets (1). Het elektrische gereedschap wordt na 30 minuten auto-matisch uitgeschakeld wanneer het niet wordt gebruikt.

Geschiktheid van de ondergrond controleren · Controleer de geschiktheid van de ondergrond, voor-dat het elektrische gereedschap met spijkers wordt gevuld of er wordt bevestigd. · De ondergrond moet vlak en vrij van resten zijn. MOAL_FXC-85. indb 47MOAL_FXC-85. indb 47 13. 07. 2023 11:23:4913. 07. 2023 11:23:49.

48NLAanwijzingen voor werkzaamheden · Neem vóór alle werkzaamheden aan het elektrische gereedschap (zoals het uitvoeren van onderhoud of het wisselen van inzetgereedschappen e. d. ) en vóór het vervoeren en opbergen altijd de accu uit het elek-trische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel. · Controleer altijd vóór aanvang van het werk of de veiligheids-en activeringsvoorzieningen correct functioneren en of alle schroeven en moeren stevig vastzitten. Koppel een defect of niet correct werkend elektrisch gereedschap direct los van de energie- toevoer en neem contact op met een erkende fischer-klantenservicewerkplaats. · Voer geen ongeoorloofde manipulaties bij het elektri-sche gereedschap uit. Demonteer of blokkeer geen onderdelen van het elektrische gereedschap. Voer geen „noodreparaties“ met ongeschikte middelen uit.

· Vermijd elke verzwakking en beschadiging van het elektrische gereedschap, bijv. door: · Inslag of ingraveren, · reconstructiemaatregelen die door de fabrikant niet toegestaan zijn; · laten vallen op of schuiven over de grond; · gebruiken als een hamer; · elke wijze van geweldsinwerking. Schakel het elektrische gereedschap bij langere werkpauzes of aan het einde van de werkdag uit, ver-wijder de accu en maak indien mogelijk het magazijn leeg. Richtlijnen voor inslagbewerkingenNeem bij de bevestigingen goed nota van de richtlijnen van de fabrikant van de te bevestigen materialen even-als van de bouwplannen van de gebouwen. Controleer wat zich onder of achter uw werkstuk bevindt. Schiet geen spijkers in muren, plafonds of vloeren wanneer zich daarachter personen bevinden. De spijkers zouden door de ondergrond kunnen slaan en iemand kunnen verwonden.

Daarbij kan de spijker vervormen, de spijkers kunnen klem komen zitten of het elektrische gereedschap kan zich ongecontroleerd bewegen. hNHShef · Controleer of de spijkers correct ingezet werden. Voor een betrouwbare bevestiging mogen ze noch te hoog noch te laag zitten of verbogen zijn. Als beton door mislukte inslagbewerkingen wordt beschadigd, moet dit overeenkomstig erkende voorschriften worden gerepareerd. hNHShefcminsminh · De volgende informatie vindt u in de documentatie van de fischer -spijkers op http://www. fischer-international. com: · Afstand spijkerkop hNHS · Effectieve verankeringslengte hef · Minimale dikte van het betonelement h · Minimale afstand tussen twee spijkers smin · Minimale randafstand cmin · Aanbevolen belastingen MOAL_FXC-85. indb 48MOAL_FXC-85. indb 48 13. 07. 2023 11:23:4913. 07. 2023 11:23:49.

49NLDiepteaanslag instellenStel de inslagdiepte met de schakelaar diepteaanslag (19) zodanig in dat de correcte waarde voor de afstand spijkerkop hNHS wordt bereikt. Spijker te diep: duw de schakelaardiepteaanslag (19) naar rechts. Als de spijkers er nog steeds te diep worden ingeslagen, gebruik dan langere spijkers. Spijker niet diep genoeg: duw de schake-laar diepteaanslag (19) naar links. Als de spijkers er nog steeds niet diep genoeg worden ingeslagen, gebruik dan kortere spijkers. Blokkeringen verwijderen/reset · Verwijder blokkeringen, wanneer de statusaanduiding (2) rood of oranje oplicht of wanneer de spijkers er niet meer correct worden ingeslagen. · Verwijder de oplaadbare accu(10). Maak het magazijn leeg. Controleer het magazijn (12) en verwijder vuil, resten en vreemde voorwerpen.

· Controleer het contactelement (17) en verwijder spij-kers, spijkersplinters, resten of vreemde voorwerpen met de doorslagpen (20). Let erop dat u daarbij het contactelement niet beschadigt. · Plaats achtereenvolgens contactelement (17), magazijn (12) en accu (10) weer. · Schakel het elektrische gereedschap in. · Druk 5 seconden lang op de toets reset (4). · Duw het contactelement (17) tegen een houtblok o. i. d. en druk op de activeringsknop (6). Daardoor kan de motor de slagstempel in de juiste positie bewegen. · Als nog een fout werd vastgesteld, keert het elek- trische gereedschap niet terug naar de normale modus, maar verschijnt de verdere fout op de sta-tusaanduiding (2). Steunvoet demonteren · De steunvoet (13) maakt het gemakkelijker om het elektrische gereedschap haaks op een vlakke onder-grond uit te lijnen.

· Voor werkzaamheden op een ongelijke ondergrond kunt u de steunvoet (13) demonteren. Schuif deze hiervoor naar achter toe van het magazijn (12) af. Elektrisch gereedschap ophangen · Met de ophanghaak (22) kunt u het uitgeschakelde elektrische gereedschap aan een geschikte ophang-voorziening bevestigen.

Schroef de ophanghaak (22) met de meegeleverde schroef aan de behuizing van het elektrische gereedschap (zie afbeelding E). · Controleer de ophanghaak (22) op eventuele beschadigingen of vervormingen. · Gebruik de ophanghaak (22) niet, wanneer deze beschadigd, vervormd of niet meer vast aan het elektrische gereedschap bevestigd is. · Hang het elektrische gereedschap met de ophang-haak (22) aan een stabiele ophangvoorziening. Om beschadigingen of letsel te vermijden, mag de ophangvoorziening niet boven looppaden of directe werkbereiken aangebracht zijn. · De ophanghaak is uitsluitend voorzien voor het ophangen van het elektrische gereedschap inclusief gemonteerde accessoires. · Gebruik nooit de ophanghaak als valbeveiligings-middel. Transportuit, vooral wanneer u ladders gebruikt of zich in een niet vertrouwde lichaamshouding verplaatst.

Vergrendel de activeringsknop met de ontgrendelings-schakelaar (5). Draag het elektrische gereedschapop de werkplek uitsluitend aan de handgreep (7) enniet met ingedrukte activeringsknop (6). GebruikersinterfaceDe gebruikersinterface dient: · voor het in-/uitschakelen van het elektrische gereed-schap · voor de statusaanduiding van het elektrische gereed-schap · voor de accu-oplaadaanduiding · voor de reset MOAL_FXC-85. indb 49MOAL_FXC-85. indb 49 13. 07. 2023 11:23:4913. 07. 2023 11:23:49.

50NLOnderhoud en serviceNeem vóór alle werkzaamheden aan het elektrischegereedschap (zoals het uitvoeren van onderhoud ofhet wisselen van inzetgereedschappen e. d. ) en vóórhet vervoeren en opbergen altijd de accu uit het elek-trische gereedschap. Bij per ongeluk bedienen van deaan/uit-schakelaar bestaat gevaar voor letsel. Houd het elektrische gereedschap en de ventilatie-openingen altijd schoon om goed en veilig te werken. Accu-oplaadaanduiding (3) CapaciteitPermanent licht 5× groen 80100 %Permanent licht 4× groen 60–80 %Permanent licht 3× groen 40–60 %Permanent licht 2× groen 20–40 %Permanent licht 1× groen 5–20 %Knipperlicht 1× groen 0–5 % ToestandsaanduidingenKleur statusaan-duiding(2)Betekenis/oorzaak OplossingGroen Het elektrische gereedschap is gereed voor gebruik. -Geel Oververhittingsbeveiliging: motor of elektronica is te warm. Laat het elektrische gereedschap afkoelen.

Als motor en elektronicazich binnen de gebruikstemperatuur bevinden, keerthet elektrische gereedschap automatisch naar de normale modusterug. Blauw Koubeveiliging: het elektrische gereedschap is te koud. Laat het elektrische gereedschap in een warme omgeving optemperatuur komen. Als motor en elektronica zich binnen degebruikstemperatuur bevinden, keert het elektrische gereedschapautomatisch naar de normale modus terug. Rood Blokkering vastgesteld: de slagstempel kan niet terugkeren naar de juiste positie. Verwijder de blokkering (zie „Blokkeringen verwijderen/reset“,Pagina 49). Oranje Verwijder de blokkering (zie „Blokkeringen verwijderen/reset“,Pagina 74). Verwijder de blokkering (zie „Blokkeringen verwijderen/reset“,Pagina 49). Cyaanblauw Overstroombeveiliging: de motor verbruikt te veel stroom.

Als de fout zich blijft voordoen, neem dan contact op met eenerkende klantenservicewerkplaats voor elektrische gereedschappenvan fischer. Magenta (3 seconden lang, daarna groen) Onderhoud wordt aangeraden: te hoog foutpercentage (bijv. verbogen spijkers of onvoldoende indringdiepte)Neem contact op met een erkende klantenservicewerkplaatsvoor elektrische gereedschappen van fischer. Wit Elektronica- of sensorfout Het elektrische gereedschap werd in de beveiligde toestandgezet en kan niet worden gebruikt. Neem contact op met eenerkende klantenservicewerkplaats voor elektrische gereedschappenvan fischer. MOAL_FXC-85. indb 50MOAL_FXC-85. indb 50 13. 07. 2023 11:23:4913. 07. 2023 11:23:49.

51NLStoringen verhelpenProbleemOorzaak VerhelpenElektrisch gereedschap reageert niet. Geen of een lege accu geplaatst Plaats een opgeladen accu. Accu en/of elektrisch gereedschapbuiten de gebruikstemperatuurLaat accu en elektrisch gereedschap op gebruik-stemperatuur komen. Elektrisch gereedschap nietingeschakeldSchakel het elektrische gereedschap met de aan/uit-toets (1) op de gebruikersinterface in. Geen inslagbewerking geactiveerd≤ 2 spijkers in het magazijn (12)) Vul het magazijn (12) bij. Activeringsknop (6) vergrendeld Duw de ontgrendelingsschakelaar (5) naar links om de activeringsknop (6) te ontgrendelen. Werkvolgorde niet correct uitgevoerd Houd de juiste werkvolgorde n:– Til het contactelement (17) van de ondergrond af. – Laat de activeringsknop (6) los. – Duw het contactelement haaks op de ondergrond.

– Druk binnen 2 seconden na het doordrukken van het contactelement op de activeringsknop. Spijker zit niet diep genoeg. Diepteaanslag verkeerd ingesteld Duw de schakelaar diepteaanslag (19) naar links. Te lange spijker Gebruik kortere spijkers. Let op de voor uw toepas-sing geschikte effectieve verankeringslengte hef. Ondergrond te hard Gebruik alternatieve bevestigingsmethodes zoals bi-jv. pluggen. Spijker zit te diep. Diepteaanslag verkeerd ingesteld Duw de schakelaar diepteaanslag (19) naar rechts. Te korte spijker Gebruik langere spijkers. Let op de voor uw toepas-sing geschikte effectieve verankeringslengte hef. Ondergrond te zacht Gebruik alternatieve bevestigingsmethodes zoals bi-jv. pluggen. Spijker wordt verbogen of breekt. Elektrisch gereedschapscheef op de ondergrond gezetZet het elektrische gereedschap haaks op de onder-grond.

Bij een vlakke ondergrond gebruikt u de steunvoet (13) om uit te lijnen. Te lange spijker Gebruik kortere spijkers. Let op de voor uw toepas-sing geschikte effectieve verankeringslengte hef. Ondergrond te hard Bij beton met harde ingesloten voorwerpen probeert u de bevestiging op een andere plek.

Anders gebruikt u alternatieve bevestigingsme-thodes zoals bijv. pluggen. Spijker houdt niet in staal. Stalen ondergrond te dun Gebruik alternatieve bevestigingsmethodes zoals bijv. schroeven. Spijker in contactele-ment vastgeklemd of contactelement blijft in ingedrukte positie. Blokkering in het contactelement(bijv. door vreemde voorwerpen of vuil)Verwijder de blokkering (zie „Blokkeringen verwijderen/reset“, Pagina 49). Te hoog foutpercen-tageOndergrond te hard Gebruik alternatieve bevestigingsmethodes zoals bijv. pluggen. Slagstempel versleten Laat het elektrische gereedschap repareren door een erkende klantenservicewerkplaats voor gereedschappen van fischer. Spijkers glijden niet in het magazijn. Magazijn vuil Reinig het magazijn (12), bijv. met een penseel. MOAL_FXC-85. indb 51MOAL_FXC-85. indb 51 13. 07. 2023 11:23:4913. 07. 2023 11:23:49.
