Pagina 1/2

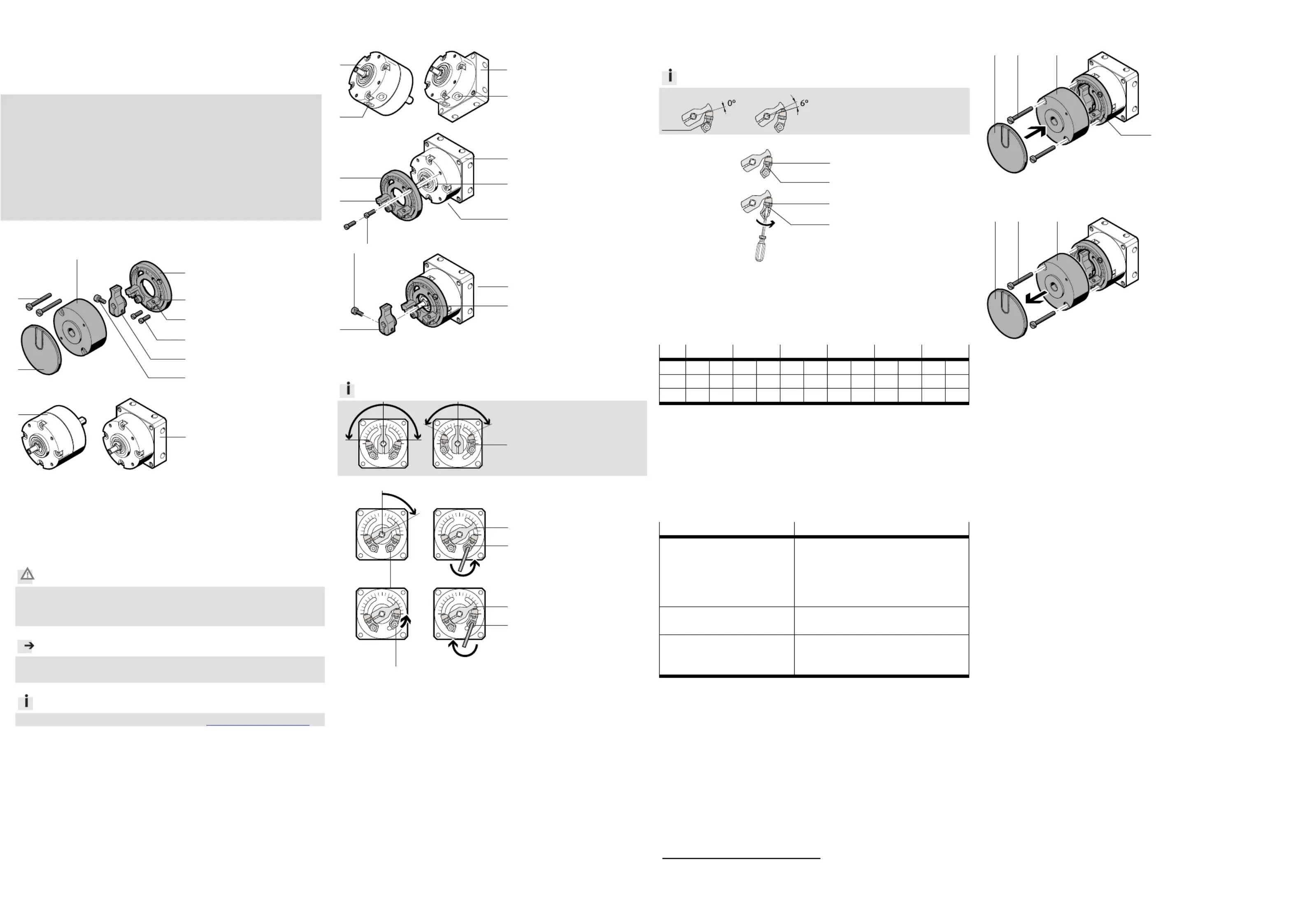

Montageanleitung (Original: de)
8029648
1411c
†‡
Anschlagbausatz
KSM-6/8/10
Festo SE & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
1. Teileliste
19334d_1
1 Blende
2 Schraube
3 Abdeckung
4 Anschlagscheibe
5 Anschlag
6 Justierschraube
7 Schraube
8 Anschlaghebel
9 Klemmschraube
(1x)
(2x)
(1x)
(1x)
(2x)
(2x)
(2x)
(1x)
(1x)
Nicht im Lieferumfang:
19334d_3
aJ Schwenkantrieb
DRVS
aA Schwenkantrieb
DSM
(1x)
(1x)
2. Bestimmu
ngsgemäße Verwendung
Anschlagbausa
tz KSM:
Stufenlose Einstellung des Schwenkwinkels am Schwenkantrieb aJ aA/ .
3. Sicherheitshinweise u
n
d Hinweise zur Montage
Vorsicht
Unerwartete Bewegung von Bauteilen.
Verletzung durch Schlag, Stoß, Quetschung.
Druckluft vor Montagearbeiten abschalten.
Hinweis
Funktionsstörung und Sachschaden durch unsachgemäße Montage.
Anziehdrehmomente einhalten ( Abschnitt 7).
Info
Zubehör der Schwenkantriebe aJ aA/ www.festo.com/catalogue
4. Montage
19334d_16
Druckluftanschlüsse (A) des
Schwenkantriebs aJ/ aA
nach unten ausrichten.
19334d_6
Anschlagscheibe 4 ausrich-
ten.
Kontrolle: Die Anschläge 5
zeigen in Richtung der Druck-
luftanschlüsse (A).
Anschlagscheibe 4 auf den
Zentrierbund (B) stecken.
Anschlagscheibe 4 mit den
Schrauben 7 befestigen.
19334d_7
Abflachung/Passfedernut
der Abtriebswelle (D) nach
oben drehen.
Den Anschlaghebel 8 auf
den Vierkant (C) stecken.
Klemmschraube 9 festdre-
hen.
5. Vorju
stage der Anschläge
Info
Um gleichmäßig nach rechts
und links zu schwenken:
Anschläge 5 symmetrisch
positionieren.
19334d_4
19334d_9
Anschlaghebel 8 in die
Endlage drehen die justiert
werden soll. Die Gradskala
ist in 5°-Schritten unterteilt.
Klemmschraube (F) mit ei-
nem Innensechskantschlüs-
sel leicht aufdrehen.
19334d_10
Anschlag 5 an den An-
schlaghebel 8 schieben.
Klemmschraube (F) des An-
schlags 5 festdrehen.
Zweiten Anschla
g
5 für die
andere Endlage auf die glei-
che Weise vorjustieren.
6. Feinjustage der Anschläge
Anschlaghebel 8 au
f den Anschlag 5 drehen der justiert werden soll.
Info
Mit der Justierschraube 6 ist
eine Feinjustage von bis zu 6°
möglich.
19334d_12
19334d_11
Kontermutter (G) der Jus-
tierschraube 6 leicht auf-
drehen.
19334d_15
Endlage des Anschlaghe-
bels 8 mit der Justier-
schraube 6 justieren.
Kontermutter (G) festdre-
hen.
Zweite Endlage mit der Jus-
tierschraube 6 auf die glei-
che Weise feinjustieren.
Probelauf durchf
ühren ( Absc
hnitt 8).
Abdeckung montieren ( Abschnitt 9).
7. Schraubengrößen und Anziehdrehmomente M
A
1)
KSM (F) [Nm]
(G) [Nm]
2
2
2
22 [Nm]
5
5
5
55 [Nm]
7
7
7
77 [Nm]
9
9
9
99 [Nm]
6 M2 0,37 M2 0,37
M2 0,37
M2 0,37 M2 0,6 M2 0,6
8 M2,5
0,7 M2,5
0,7 M2,5
0,7 M2,5
0,7 M2,5
1,2 M2,5
1,2
10 M3 1,2 M3 1,2 M3 1,2 M3 1,2 M3 2,1 M3 2,1
8. Probelauf
Druckluftanschlüsse (A) im Wechsel belüften.
Probelauf starten.
Korrekte Position der Endlagen prüfen.
Probelauf bei auftretender Störung unterbrechen ( Tabelle).
Störung beseitigen.
Probelauf so oft durchführen, bis keine Störung mehr auftritt.
Störung Abhilfe
– hartes, hörbares Anschlagen
in der Endlage
– Abtriebswelle (B) bleibt nicht
in der Endlage
– Schwenkgeschwindigkeit mit Ab-
luftdrossel verringern
– Masse verringern
– zusätzlich
e
Dämpfung verwenden
(z. B. externe Stoßdämpfer)
– Endlagenposition verschiebt
sich im Betrieb
– Klemmschrauben (F) festdrehen
– Masse/Schwenk
geschwindigkeit ver-
ringern
– ungleichförmige Bewegung
der beweglichen Masse
– Anschläge 5 symmetrisch positionieren
– Abluftdrossel statt Zuluftdrossel ver-
wenden
1)
Toleranzen für Anziehdrehmomente M
A
ohne Toleranzangabe
M
A
, 0,35 … 0,60 Nm: ± 55 %
M
A
, 0,60 … 1,00 Nm: ± 30 %
M
A
, 1,0 Nm: ± 20 %
9. Montage der Abdeckung
19334d_13
Abdeckung 3 mit den
Schrauben 2 am Schwenk-
antrieb aJ/aA befestigen.
Blende 1 auf die Abde-
ckung 3 drücken.
10. Demontage der
Abdecku
ng
19334d_14
Falls Blende 1 und Abde-
ckung 3 vorhanden sind:
Blende 1 entfer
nen.
Schrauben 2 aufdrehen.
Abdeckung 3 entfernen.
1
4
7
8
9
3
2
5
6
aA
aJ
B
4
5
7
aJ
A
C
8
9
8
F
F
5
8
5
G
G
6
6
2
3
1
1
3
2
4
D
A
A
aJ
aA
6
5
Assembly instructions (Original: de)
8029648
1411c
†‡
Stop kit
KSM-6/8/10
Festo SE & Co. KG
Postfach
73726 Esslingen
Germany
+49 711 347-0
www.festo.com
1. Parts list
19334d_1
1 Orifice
2 Screw
3 Cover
4 Stop plate
5 Stop
6 Adjusting screw
7 Screw
8 Stop lever
9 Clamping screw
(1x)
(2x)
(1x)
(1x)
(2x)
(2x)
(2x)
(1x)
(1x)
Not included in delivery:
19334d_3
aJ DRVS quarter turn ac-
tuator
aA Quarter turn actuator
DSM
(1x)
(1x)
2. I
ntended use
Stop kit KSM
Infinitely variable adjustment of swivel angle on quarter turn actuator aJ aA/ .
3. Safety
instructions and notes on mounting
Caution
Unexpected movement of components.
Injury due to impacts or pinching.
Switch off compressed air before assembly work.
Note
Incorrect mounting can cause malfunction and material damage.
Observe the tightening torques ( section 7).
Information
Accessories for aJ aA/ quarter turn actuators www.festo.com/catalogue
4. Mounting
19334d_16
Align supply ports (A) on
quarter turn actuator aJ aA/
downwards.
19334d_6
Align guide washer 4.
Check: the stops 5 point to-
wards the support ports (A).
Fit guide washer 4 to cen-
tering spigot (B).
Secure guide washer 4
with screws 7.
19334d_7
Turn flattening / featherkey
way on output shaft (D) up-
wards.
Place stop lever 8 onto the
square (C).
Tighten clamping screw 9.
5. Preadj
ustment of stops
Information
To swivel uniformly to right
and left:
To position stops 5.
19334d_4
19334d_9
Turn stop lever 8 into end
position that needs to be
adjusted. The degree scale
is sub-divided into 5° steps.
Gently tighten clamping
screw (F) with an Allen key.
19334d_10
Slide stop 5 onto stop
lever 8.
Tighten clamping screw (F)
on stop 5.
Pre-adjust second stop
5 in
the same way for the other
end position.
6. Precision adju
stment of the stops
Tu
rn stop lever 8 onto stop 5 that needs to be adjusted.
Information
Using the adjusting screw 6,
precision adjustment of up to
6° is possible.
19334d_12
19334d_11
Gently tighten lock nut (G)
on adjusting screw 6.
19334d_15
Adjust end position of stop
lever 8 using adjusting
screw 6.
Tighten down lock nut (G).
Precisely adjust second end
position in the same way us-
ing adjusting screw 6.
Perform test r
un ( section 8).
Fit cover ( section 9).
7. Screw sizes and
tightening torques M
A
1)
KSM (F) [Nm] (G) [Nm] 2
2
2
22 [Nm]
5
5
5
55 [Nm]
7
7
7
77 [Nm]
9
9
9
99 [Nm]
6 M2 0.37 M2 0.37
M2 0.37
M2 0.37 M2 0.6 M2 0.6
8 M2.5
0.7 M2.5
0.7 M2.5
0.7 M2.5
0.7 M2.5
1.2 M2.5
1.2
10 M3 1.2 M3 1.2 M3 1.2 M3 1.2 M3 2.1 M3 2.1
8. Test run
Vent supply ports (A) alternately.
Start the test run.
Check that end positions are correctly positioned.
Interrupt test run when a malfunction occurs ( table).
Remedy the malfunction.
Perform the test run until no more malfunctions occur.
Malfunction Remedy
– Hard, audible impact in end
position
– Output shaft (B) does not re-
main in the end position
– Reduce swivel speed with exhaust port
flow control valve
– Reduce load
– Use additional cushioning
(e.g. ext
ernal shock absorbers)
– The position of the end posi-
tion shifts during operation
– Tighten clamping screws (F)
– Reduce load / s
wivel speed
– Uneven movement of the
moving loads
– Position stops 5 symmetrically
– Use exhaust port flow control valve in-
stead of supply air flow control
1)
Tolerances for tightening torques M
A
without tolerance details
M
A
, 0.35 … 0.60 Nm: ± 55 %
M
A
, 0.60 … 1.00 Nm: ± 30 %
M
A
, 1.0 Nm: ± 20 %
9. Fitting the cover
19334d_13
Secure cover 3 with screws
2 to quarter turn actua-
tor aJ /aA.
Press orifice 1 onto
cover 3.
10. Dismantling the cover
19334d_14
If orifice 1 3 and cover are
present:
Rem
ove orifice 1.
Unscrew screws 2.
Remove cover 3.
1
4
7
8
9
3
2
5
6
aA
aJ
B
4
5
7
aJ
A
C
8
9
8
F
F
5
8
5
G
G
6
6
2
3
1
1
3
2
4
D
A
A
aJ
aA
6
5
