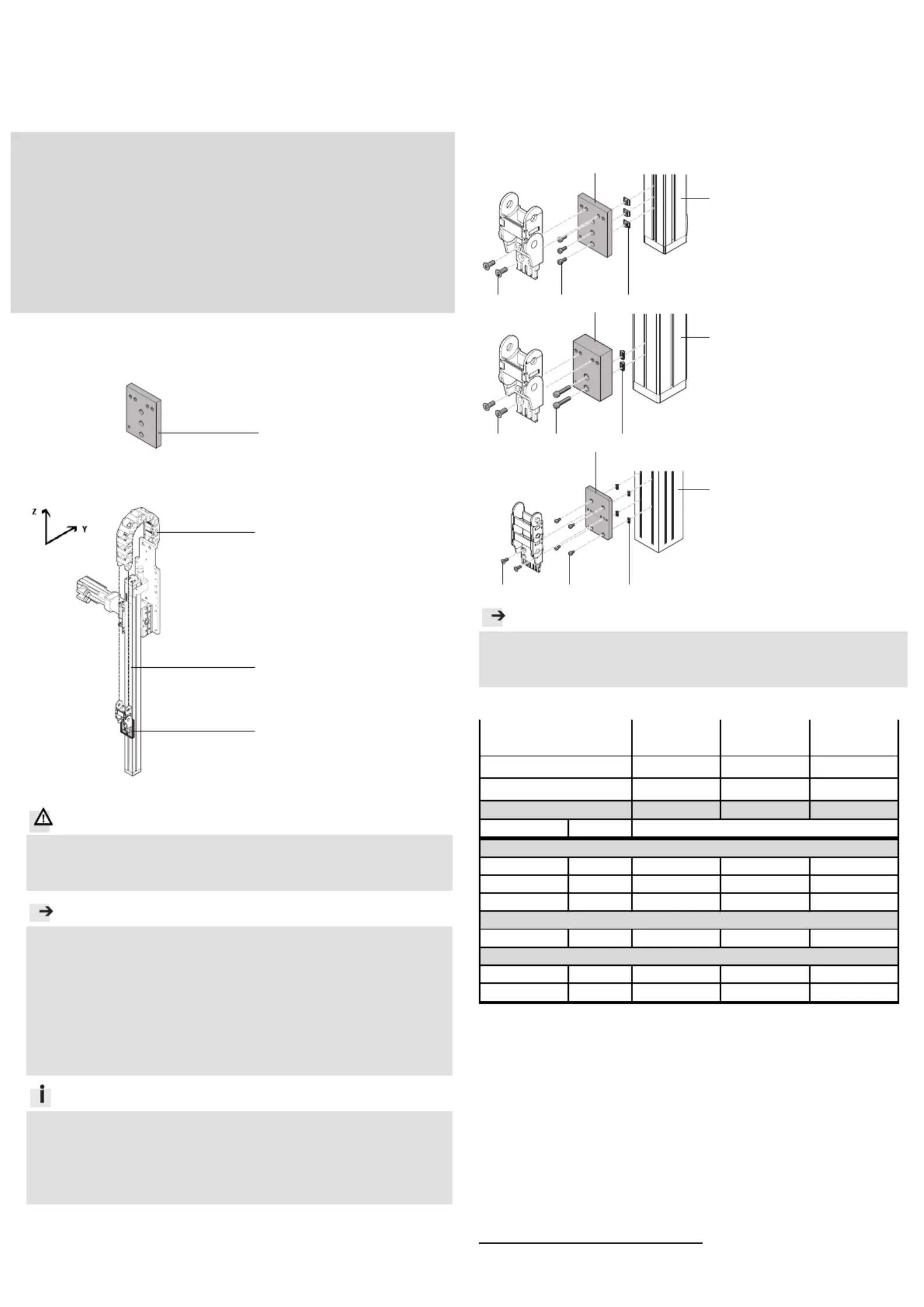

Montageanleitung (de)

744 391/ 2010-01a

†‡

Installationsbausatz

HMIZF-E…-DA…

Festo SE &G Co. K

Postfach

D-73726 Esslingen

++49/(0)711/347-0

www.festo.com

1.Installationsbausatz

1a.HMIZF-E…-DA…

7685d_1

1Installationsbausatz

HMIZF-E…-DA…

1b.Montagebeispiel

7685d_3

2Auslegerachse

DGEA-…-ZR

3Energieführungskette

(! Tabelle)

Bestimmungsgemäß dient der

Bausatz 1 als Anbindungsplatte

der E-Kette 3 beim Aufbau von

Portalsystemen mit Z-Achsen 2.

Bild 1

Warnung

Verletzungsgefahr durch elektrische Spannung!

•Verbinden Sie den Bausatz 1 mit dem Schutzleitersystem

! Montageanleitung Erdungsbausatz für HM… (HMVS-DL…).

Hinweis

•Montieren Sie den Bausatz 1 nur am Profil der Z-Achse 2. Denn über

die Dicke der Platte des Bausatzes 1 wird sichergestellt, dass der erfor-

derliche Biegeradius der Energieführungskette 3 eingehalten wird.

•Verwenden Sie nur zulässige E-Ketten 3 laut Katalog

www.festo.com/catalogue.

•Beachten Sie, dass nur Befestigungskombinationen aus der Tabelle zu-

lässig sind.

•Halten Sie die zulässigen Anziehdrehmomente ein (! Tabelle).

Info

•Beachten Sie die Montagereihenfolge

! Montageübersicht für HM… (HMVS-DL…).

Der Bausatz 1 enthält alle maximal erforderlichen Befestigungselemente.

•Beachten Sie, dass bei einigen Kombinationen Befestigungselemente

übrig bleiben.

2.Montage

•Wählen Sie die Befestigungselemente (Schrauben, usw.) für Ihre

Kombination (! Tabelle).

•Beachten Sie die Bildzuordnung für Ihre Kombination

(! Tabelle).

Bild 2

Bild 2a

7685d_4

1Installationsbausatz

HMIZF-E03-DA18

2Auslegerachse

DGEA-18-ZR

Bild 2b

7685d_5

1Installationsbausatz

HMIZF-E03-DA25

2Auslegerachse

DGEA-25-ZR

Bild 2c

7685d_6

1Installationsbausatz

HMIZF-E03/E05/E07-DA40

2Auslegerachse

DGEA-40-ZR

Hinweis

Nach der Montage:

•Verfahren Sie die Achsen von Hand und überprüfen Sie dabei die Installa-

tion bzw. das leichte Abrollen der Energieführungsketten.

1)

1)

Toleranzen für nicht tolerierte Anziehdrehmomente M

A

M

A

> 1,Nm: ± 20%

13918d_7

2

1

3

1

1

2

BC

A

1

2

BC

A

1

2

BC

A

HMIZF-E03-HMIZF-E03-HMIZF-E...-

DA18DA25DA40

DGEA-18-ZRDGEA-25-ZRDGEA-40-ZR

E03E03E03/E05/E07

2a2b2c

M

A

1)

[Nm]

M4x103,03x

M5x106,04x

M5x256,02x

M6x1610,02x2x2x

NST-HMV-M43x

HMBN-5-M52x4x

C Nutenstein

A Zylinderschraube nach DIN 912

1

Bausatz


B Senkschraube nach DIN 7991

2

Auslegerachse

3

E-Kette
