Montageanleitung (de)

756 983/ 2010-12NH

†‡

Sensorhalter

DASI-B10-...

Postfach

D-73726 Esslingen

++49/(0)711/347-0

www.festo.com

Bestimmungsgemäß dient der Sensorhalter DASI-B10-… dazu, induktive

Näherungsschalter extern am Greifer HGRT zu befestigen.

•Wählen Sie bitte das entsprechende Zubehör aus unserem Katalog

 www.festo.com/catalogue.

Warnung

Quetsch- bzw. Abschergefahr durch das Verfahren der überstehenden

Schaltnocke 6 über den Näherungsschalter (B).

•Verhindern Sie das Eingreifen in den Verfahrbereich der Schaltnocke 6

z. B. durch ein Schutzgitter.

Hinweis

Richtig eingestellt verbleibt ein Abstand S = 0,1 … 1,5 mm zwischen dem

Näherungsschaltern (B) und der Schaltnocke 6.

•Beachten Sie die technischen Daten der verwendeten Näherungs-

schalter (B) sowie die zugehörige Bedienungsanleitung.

•Vermeiden Sie eine Fremdbeeinflussung im Nahbereich der Näherungs-

schalter durch andere magnetische oder ferritische Teile als die Schalt-

nocke 6.

Schraubengrößen und Anziehdrehmomente M

A

1)

DASI-… 2[Nm] 3[Nm] 4[Nm] 5 [Nm]

B10-25-S8 M3x14 1,2 M3x8 1,2 — — M3x6 1,2

B10-40-S12 M3x18 1,2 — — M12

2)

M4x8 2,9

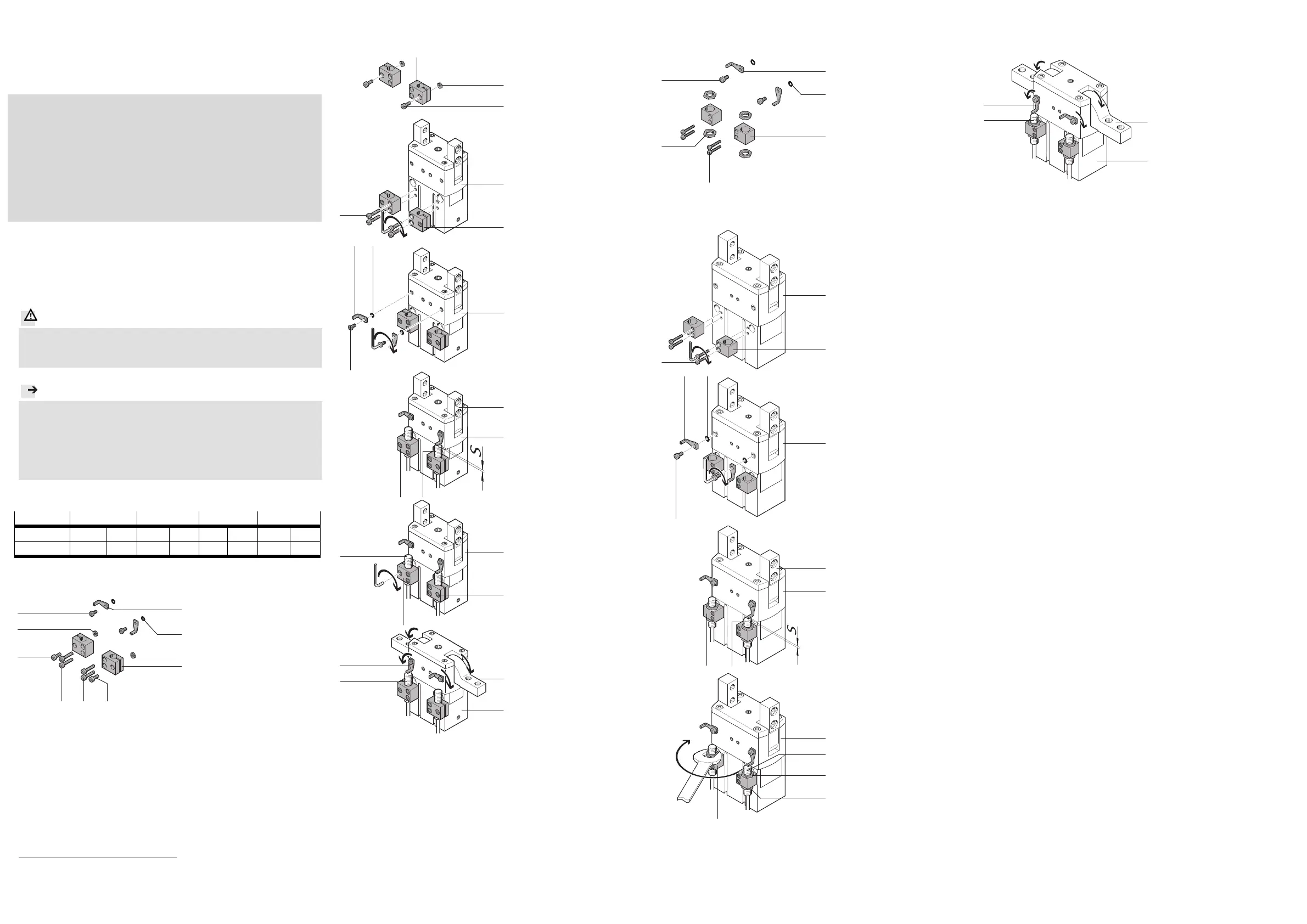

1.DASI-B10-25-S8

1a.Teileliste

15808d_1

1 Halter (2x)

2 Schraube (4x)

3 Schraube (2x)

4 Mutter (2x)

5 Schraube (2x)

6 Schaltnocke (2x)

7 Sicherungsscheibe (2x)

(A)Greifer (1x)

HGRT-25/-32

(B)

Näherungsschalter (2x)

M8

1)

Toleranzen für nicht tolerierte Anziehdrehmomente M

A

M

A

> 1Nm: ± 20%

2)

Es sind verschiedene Näherungsschalter mit unterschiedlichen Anziehdrehmomenten mög-

lich, beachten Sie die zugehörige Bedienungsanleitung.

1b.Montage

15808d_2

•Drehen Sie die Schrauben 3

und die Muttern 4 zunächst

nur leicht in den Halter 1

ein.

15808d_3

•Befestigen Sie die Halter 1

mit den Schrauben 2.

•Halten Sie das zulässige An-

ziehdrehmoment ein.

 Tabelle

15808d_4

•Befestigen Sie die Schalt-

nocken 6 inklusive Siche-

rungsscheiben 7 mit den

Schrauben 5.

Zum Abfragen beider Greif-

zustände, befestigen Sie die

Schaltnocken 6 versetzt ent-

sprechend Ihrem Öffnungs-

winkel (hier 90°).

15808d_5

•Bewegen Sie die Greif-

finger (C) langsam auf und

zu.

•Justieren Sie die Näherungs-

schalter (B) in den Hal-

tern 1.

•Beachten Sie dazu das Ein-

stellmaß S = 0,1 … 1,5 mm.

15808d_6

Nach der Justage:

•Befestigen Sie die Nä-

herungsschalter (B) in den

Haltern 1 mit den Schrau-

ben 3.

•Halten Sie die zulässigen An-

ziehdrehmomente ein

( Tabelle).

15808d_7

•Bewegen Sie die Greif-

finger (C) langsam auf und

zu.

•Prüfen Sie das sichere Schal-

ten der Näherungs-

schalter (B).

2.DASI-B10-40-S12

2a.Teileliste

15809d_1

1 Halter (2x)

2 Schraube (4x)

4 Mutter (4x)

5 Schraube (2x)

6 Schaltnocke (2x)

7 Sicherungsscheibe (2x)

(A)

Greifer (1x)

HGRT-40/-50

(B)

Näherungsschalter (2x)

M12

2b.Montage

15809d_2

•Befestigen Sie die Halter 1

mit den Schrauben 2.

•Halten Sie das zulässige An-

ziehdrehmoment ein.

 Tabelle

15809d_3

•Befestigen Sie die Schalt-

nocken 6 inklusive Siche-

rungsscheiben 7 mit den

Schrauben 5.

Zum Abfragen beider Greif-

zustände, befestigen Sie die

Schaltnocken 6 versetzt ent-

sprechend Ihrem Öffnungs-

winkel (hier 90°).

15809d_4

•Bewegen Sie die Greif-

finger (C) langsam auf und

zu.

•Justieren Sie die Näherungs-

schalter (B) in den Hal-

tern 1.

•Beachten Sie dazu das Ein-

stellmaß S = 0,1 … 1,5 mm.

15809d_5

Nach der Justage:

•Befestigen Sie die Nähe-

rungsschalter (B) in den

Haltern 1 mit den Mut-

tern 4 (ß 14).

•Halten Sie das zulässige An-

ziehdrehmoment ein

( Tabelle).

15809d_6

•Bewegen Sie die Greif-

finger (C) langsam auf und

zu.

•Prüfen Sie das sichere Schal-

ten der Näherungs-

schalter (B).

1

2

3

4

5

6

7

A

1

2

A

5

6

7

A

1

B

A

1

A

C

1

2

4

5

6

7

A

1

2

A

5

6

7

A

1

B

A

1

B

A

C

4

4

6

B

6

B

C

C

3

4

1

2

3

3

B
