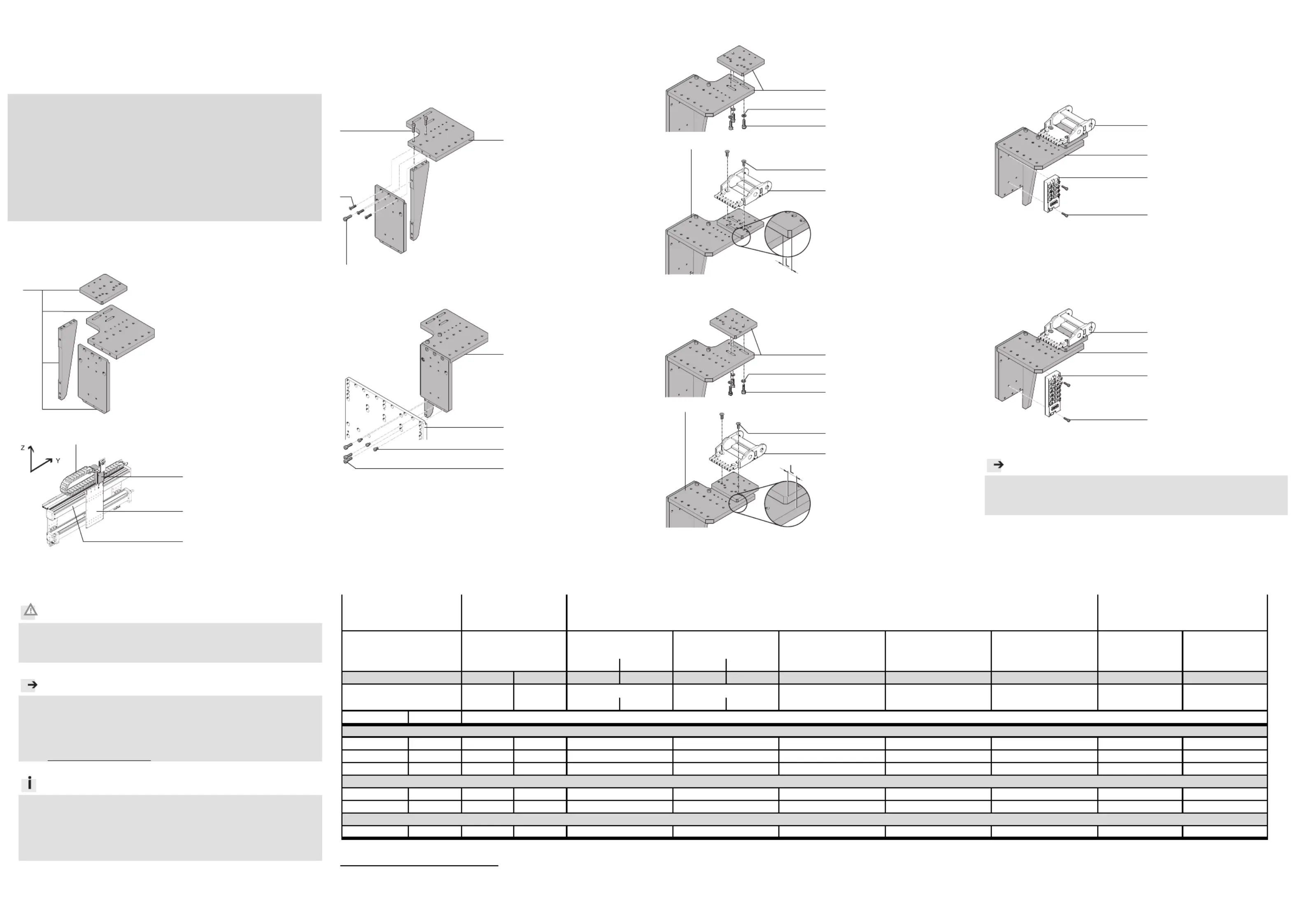

Montageanleitung (de)
744 381 / 2009-09NH
†‡
Installationsbausatz
HMIY-LP-E07
Festo SE & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Installationsbausatz
1a. HMIY-LP-E07
13913d_2
1 Installationsbausatz
HMIY-LP-E07
1b. Montagebeispiel
13913d_1
2 Adapterbausatz
HMVS-DL63
3 Antriebseinheit
(! Tabelle)
4 Energieführungskette
E07
Bestimmungsgemäß dient der
Installationsbausatz
HMIY-LP-E07 1 zur Befestigung
der E-Kette 4 beim Aufbau von
Portalsystemen in
Duo-Bauweise.
Vorsicht
Verletzungsgefahr durch elektrische Spannung.
•Verbinden Sie den Bausatz 1 mit dem Schutzleitersystem
! Montageanleitung Erdungsbausatz für HM…63… (HMVS-DL63).
Hinweis
•Beachten Sie, dass nur Befestigungskombinationen aus der Tabelle
zulässig sind.
•Halten Sie die zulässigen Anziehdrehmomente ein (! Tabelle).
•Verwenden Sie nur zulässige E-Ketten 4 laut Katalog
!www.festo.com/catalogue.
Info
•Beachten Sie die Montagereihenfolge
! Montageübersicht für HM…63… (HMVS-DL63).
Der Bausatz 1 enthält alle maximal erforderlichen Befestigungselemente.
•Beachten Sie, dass bei einigen Kombinationen Befestigungselemente
übrig bleiben.
2. Montage Installationsbausatz 1
1
1
11
•Wählen Sie die Befestigungselemente (Schrauben, usw.) für Ihre
Kombination (! Tabelle).
•Beachten Sie die Bildzuordnung für Ihre Kombination (! Tabelle).
Bild 1a
13913d_3
1 Installationsbausatz
HMIY-LP-E07
Bild 1b
13913d_4
1 Installationsbausatz
HMIY-LP-E07
2 Adapterbausatz
HMVS-DL63
1)2
1)
Toleranzen für nicht tolerierte Anziehdrehmomente M
A
M
A
> 1 Nm: ± 20%
2)
Die Antriebseinheit 3 ist keine direkte Anbaukomponente für den Bausatz 1.
Bild 2
13913d_5
1 Installationsbausatz
HMIY-LP-E07
3 Antriebseinheit
DGPL-63-…-KF
DGC-63-…-KF
DGE-63-…-SP-KF
DGE-63-…-ZR-KF
13913d_6
1 Installationsbausatz
HMIY-LP-E07
4 E-Kette
E07
•Halten Sie das Maß L
abhängig von Ihrer
Antriebseinheit 3 ein
(!Tabelle).
Bild 3
13913d_7
1 Installationsbausatz
HMIY-LP-E07
3 Antriebseinheit
DGPL-50-…-KF
DGC-50-…-KF
DGE-63-…-ZR-RF
13913d_8
1 Installationsbausatz
HMIY-LP-E07
4 E-Kette
E07
•Halten Sie das Maß L
abhängig von Ihrer
Antriebseinheit 3 ein
(!Tabelle).
3. M
ontage Anbaukomponenten 5
5
5
55
•Wä
hlen Sie die Befestigungselemente (Schrauben, usw.) für Ihre
Kombination (! Tabelle).
•Beachten Sie die Bildzuordnung für Ihre Kombination (! Tabelle).
Bild 4
13913d_9
1 Installationsbausatz
HMIY-LP-E07
5 Multipolverteiler
MPV-E/A08-M8
4 E-Kette
E07
Bild 5
13913d_10
1 Installationsbausatz
HMIY-LP-E07
5 Multipolverteiler
MPV-E/A12-M8
4 E-Kette
E07
Hinweis
Nach der Montage:
•Verfahren Sie die Achsen von Hand und überprüfen Sie dabei die In-
stallation bzw. das leichte Abrollen der Energieführungsketten.
3289d_5
1 1 1
HMIY-LP-E07
2 5 5
HMVS-
MPV-E/A08-M8 MPV-E/A12-M8
50 63 50 63 63 63 63
1a 1b 3 2 3 2 2 2 3 4 5
[mm] 17,5 4,5 13,5 17,5
M
A
1)
[Nm]
M4x16 3 2x 2x
M5x8 6 3x
M6x20 10 3x 3x 3x 3x 3x 3x 3x
M5x20 3 3x
M6x16 6 2x 2x 2x 2x 2x
B6,4 3x 3x 3x 3x 3x
––
E07 E07
E-Kette
4
Maß L
HMIY-LP-E07 HMIY-LP-E07
––
E07
––
3
C Scheibe nach DIN125
B Senkschraube nach DIN 7991
––
3
DGE-...-...-ZR-RF-
2)
DGC-...-...-KF-
2)
DGE-...-...-ZR-KF-
2)
A Zylinderschraube nach DIN 912
E07
4,5 9
Anbaukomponente/
Antriebseinheit Y-Achse
2)
Bausatz
3
4,5
33
DGE-...-...-SP-KF-
2)
E07
DGPL-...-...-KF-
2)
1
1
A
1
A
1
A
A
4
1
2
A
5
4
1
1
A
A
C
4
C
4
B
B
1
1
5
A
B
1
3
4
Linienportal
2
Assembly instructions (en)
744 381 / 2009-09NH
†‡
Installation kit
HMIY-LP-E07
Festo SE & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Installation kit
1a. HMIY-LP-E07
13913d_2
1 Installation kit
HMIY-LP-E07
1b. Assembly example
13913d_1
2 Adapter kit
HMVS-DL63
3 Drive unit
(!Table)
4 Energy chain
E07
The installation kit
HMIY-LP-E07 1 has been
designed for fastening the E-
chain 4 for the setup of gantry
systems in duo design.
Caution
Danger of injury due to electric voltage.
•Connect the kit 1 with the protective conductor system
! assembly instructions earthing kit HM…63… (HMVS-DL63).
Note
•Note, that only the fastening combinations shown in the table are
permissible.
•Maintain the permitted tightening torques (!Table).
•Use only permitted E-chains 4 as specified in the catalogue
!www.festo.com/catalogue.
Information
•Follow the mounting sequence
! Mounting overview for HM…63… (HMVS-DL63).
The kit 1 contains all maximum necessary mounting components.
•Note that mounting components may be left over with some
combinations.
2. Mounting the installation kit 1
1
1
11
•Select the mounting components (screws, etc.) for your combination
(!Table).
•Observe the assignment of figure for your combination (!Table).
Fig. 1a
13913d_
3
1 Installation kit
HMIY-LP-E07
Fig. 1b
13913d_
4
1 Installation kit
HMIY-LP-E07
2 Adapter kit
HMVS-DL63
1)2
1)
Tolerance for non-toleranced tightening torques M
A
M
A
> 1 Nm: ± 20%
2)
The drive unit 3 is not a direct attachment component for the mounting kit 1.
Fig. 2
13913d_5
1 Installation kit
HMIY-LP-E07
3 Drive unit
DGPL-63-…-KF
DGC-63-…-KF
DGE-63-…-SP-KF
DGE-63-…-ZR-KF
13913d_6
1 Installation kit
HMIY-LP-E07
4 E-chain
E07
•Maintain the dimension L,
depending on your drive
unit 3 (! Table).
Fig. 3
13913d_7
1 Installation kit
HMIY-LP-E07
3 Drive unit
DGPL-50-…-KF
DGC-50-…-KF
DGE-63-…-ZR-RF
13913d_8
1 Installation kit
HMIY-LP-E07
4 E-chain
E07
•Maintain the dimension L,
depending on your drive
unit 3 (! Table).
3. Mo
unting the attachment components 5
5
5
55
•Sel
ect the mounting components (screws, etc.) for your combination
(!Table).
•Observe the assignment of figure for your combination (!Table).
Fig. 4
13913d_9
1 Installation kit
HMIY-LP-E07
5 Multi-pin plug distributor
MPV-E/A08-M8
4 E-chain
E07
Fig. 5
13913d_10
1 Installation kit
HMIY-LP-E07
5 Multi-pin plug distributor
MPV-E/A12-M8
4 E-chain
E07
Note
After assembly:
•Advance the axes manually and check for correct installation and smooth
rolling of the E-chains.
3289d_5
1
1
A
1
A
1
A
A
4
1
2
A
5
4
1
1
A
A
C
4
C
4
B
B
1
1
5
B
1
3
4
Linear gantry
2
A
1 1 1
HMIY-LP-E07 HMIY-LP-E07
2 5 5
MPV-E/A08-M8 MPV-E/A12-M8
50 63 50 63 63 63 63
1a 1b 3 2 3 2 2 2 3 4 5
E-chain 4
Dimension L
[mm]
17.5 4.5 13.5 17.5
M
A
1)
[Nm]
M4x16 3 2x 2x
M5x8 6 3x
M6x20 10 3x 3x 3x 3x 3x 3x 3x
M5x20 3 3x
M6x16 6 2x 2x 2x 2x 2x
B6,4 3x 3x 3x 3x 3x
C Washer as per DIN 125
DGE-...-...-ZR-KF-
2)
A Socket head screw as per DIN 912
––
3
DGE-...-...-ZR-RF-
2)
DGC-...-...-KF-
2)
––
3
B Countersunk screw as per DIN 7991
E07 E07
9
––
Fig.
E07
––
HMIY-LP-E07
DGE-...-...-SP-KF-
2)
DGPL-...-...-KF-
2)
Attachment component/
Drive unit Y-axis
2)
HMVS-DL63
E07
4.5
E07
Kit
3
4.5
33
