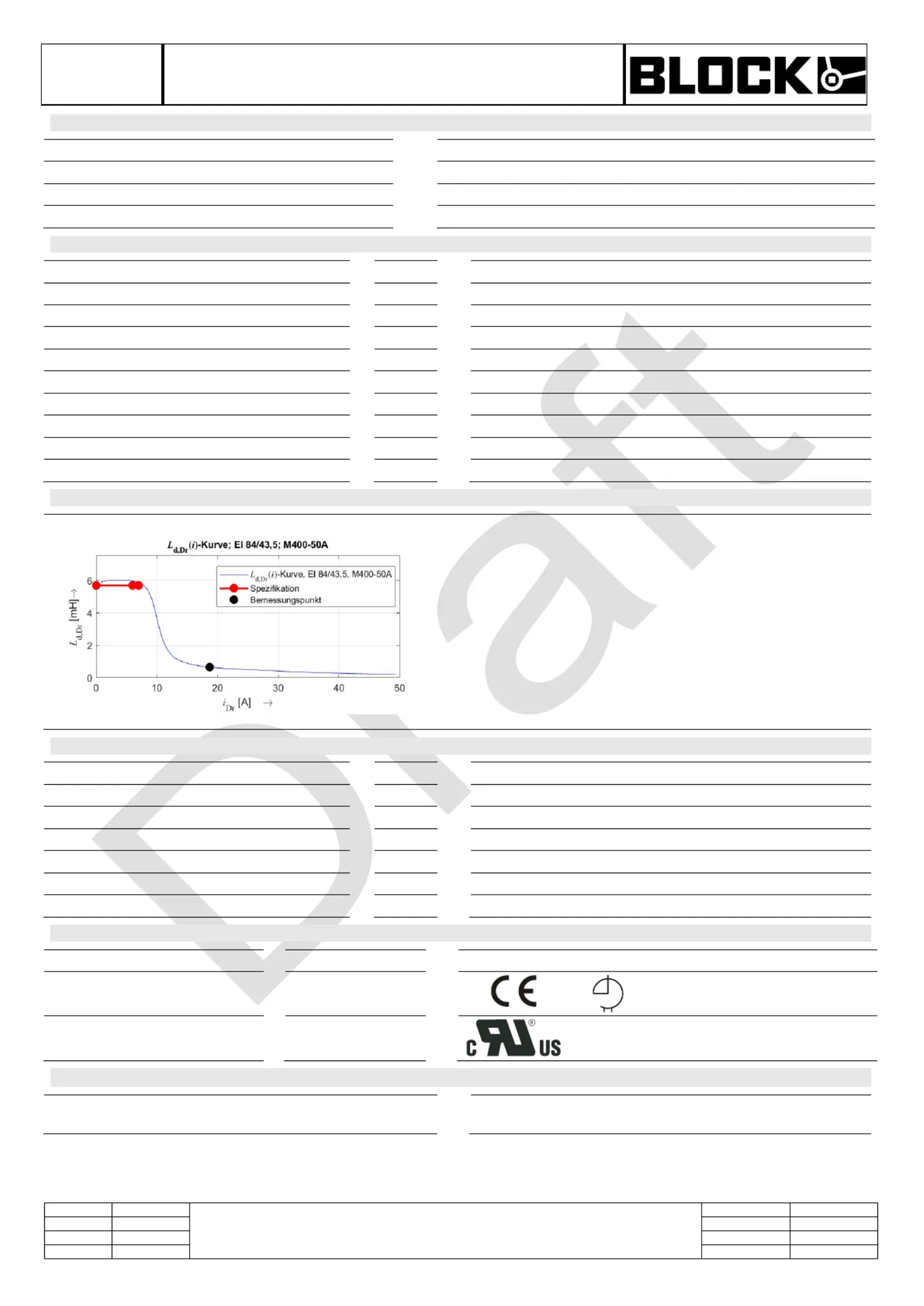

Drossel - Datenblatt
Choke data sheet–
B 1803065
Date:
15.03.18
Schutzvermerk gemäß ISO 16016 beachten
Datei
B 1803065
Name:
Eilers
Änderung
a
Date:
15.03.18
Observe protection clause to ISO 16016
Rev.Datum
26.03.18
Checked:
Flemming
Abteilung
EWN
Typennummer / Identification
BV- Nr
BV- Nr:
B 1803065
Drosselart
Type of choke
1~ Line Reactor
Typ - Kunde
Type Customer
Festo
Kernform
Core type
EI 84/43,5
Material Nr.
Material Nr.
-
Blechqualität
Core quality
M400-50A
Baureihe
Model Family
LR1/x
Kernleistung
Core rating
-
Technische Daten / Technical Data
Phasenzahl
No. of phase
1
Schaltgruppe
Circuit type
I
Wicklungswiderstand
Winding resistance
[ m Ω ]
tbd.
Bemessungsspannung
Rated voltage
[ V ]
400
Bemessungsfrequenz
Rated frequency
[ Hz ]
50- 60
Induktivität
Inductance
[ mH ]
2x 5,7
L Toleranz
L tolerance
[ % ]
± 10
Bemessungsstrom
Rated current
[ A ]
6
L linear bis
L linear up to
[ A ]
mind. 7
Prüfspannung
Test voltage
[ kV ]
2,5
Weitere Technische Daten / Other Technical Data
LI-Kennlinie (berechnet):
Betriebsbedingungen / Operating conditions
Schutzart
Protection index
IP 00
Umgebungstemperatur
Ambient temperature
[ °C ]
- 10….+40
Temperaturklasse VDE
Class ISO °C VDE
F
Temperaturklasse UL
Class ISO °C UL
Class 1 55
Kühlungsart
Type of cooling
AN
Luftgeschwindigkeit
Air speed
[ m/s ]
-
Betriebsart
Operating conditions
DB
Ausführung / Standards
Typ / Type:
Datum / Date
Zeichen / Signs
EN 61 558 Teil 1 +AA +AC
EN 61 558 Teil 20
2005/2009/2006
2011
cUL approbiert / approved
( UL 506 ; CSA 22.2 )
E103521
Bemerkung / Notes
Die angegebenen technischen Daten sind typisch.
Material- und fertigungsbedingt können Abweichungen auftreten.
Technical specifications are typical.
They can vary due to material and production tolerances.
CAMF-C6-FD-C6-3A | 8138275 [8138276] 2020-05
Doc - Nr
Doc - Nr
Drossel - Datenblatt
Choke data sheet–
B 1803065
Date:
15.03.18
Schutzvermerk gemäß ISO 16016 beachten
Datei
B 1803065
Name:
Eilers
Änderung
a
Date:
15.03.18
Observe protection clause to ISO 16016
Rev.Datum
26.03.18
Checked:
Flemming
Abteilung
EWN

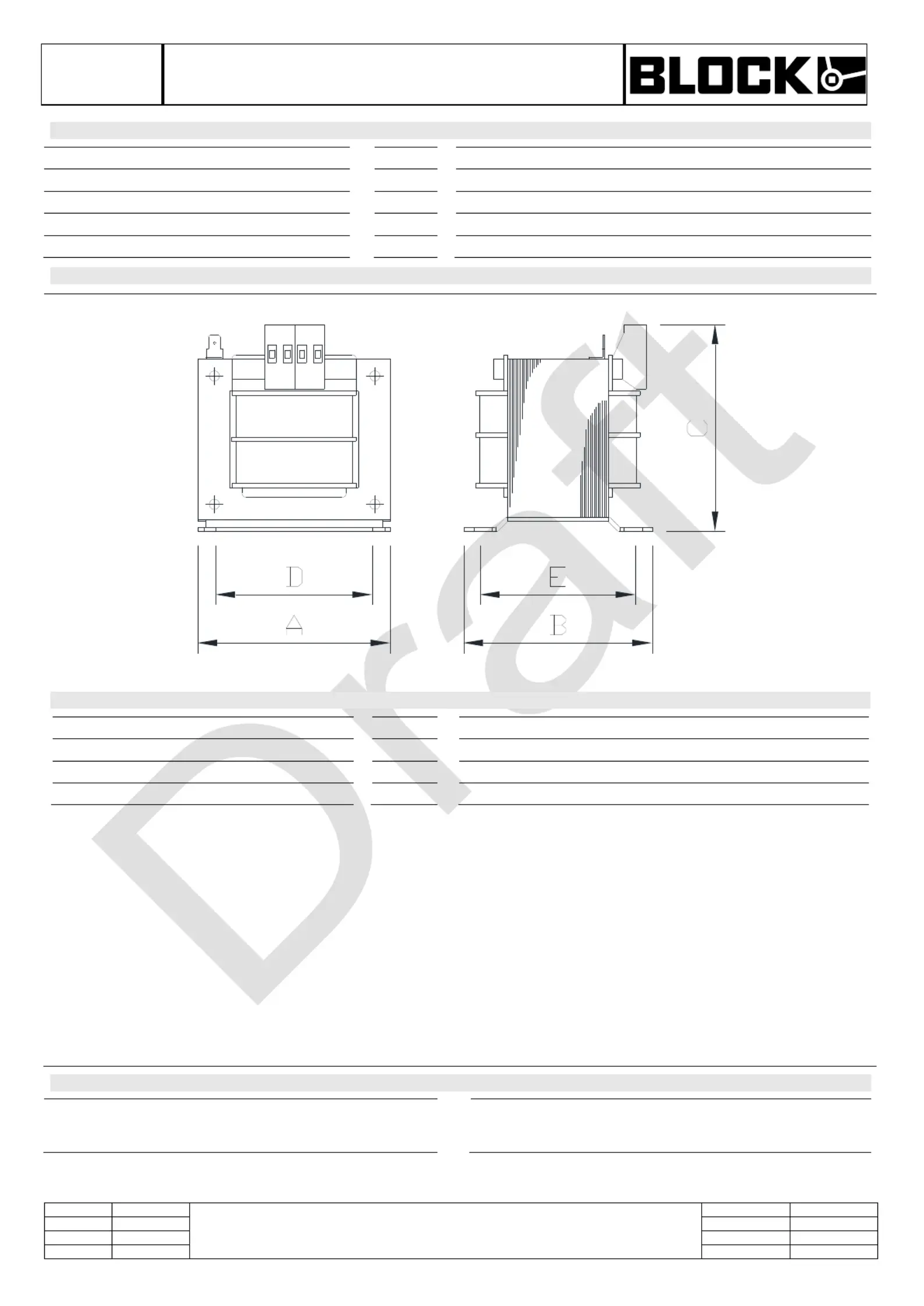

Mechanische Daten / Mechanical data
Abmessungen
Dimensions
[ mm ]
ca. 84 x x 76 95
A x B x C
Befestigungsmaße
Mounting
[ mm ]
ca. 64 x 63,5 ( 4x Ø4,8x8mm )
D x E
Befestigungsschrauben
Mounting screws
4x M4
Gewicht ( netto )
Weight
[ kg ]
ca. 2,0
Cu-Gewicht
Cu weight
[ kg ]
ca. 3 0,
Aufbauskizze / Construction drawing
Anschlüsse / Terminals Typ / Type
Eingang
Input
Klemme 4mm
2
/ clamp 4mm
2
Ausgang
Output
Klemme 4mm
2
/ clamp 4mm
2
Anzugsdrehmoment
Tightening torque
[ Nm ]
0,6 0,8 –
PE Anschluß
PE Terminal
Flachsteckzunge / push-on connector
Bemerkung / Notes
Einzelheiten der Darstellung in der Aufbauskizze sind unverbindlich.
Allgemeintoleranzen DIN -c 2768
Änderungen vorbehalten.
Technical specifications are typical.
General tolerance to DIN 2768-c.
Subject to change.
CAMF-C6-FD-C6-3A | 8138275 [8138276] 2020-05
