Extron Cable Collar Kit Installation Guide
Extron Headquarters
+1.800.633.9876 (USA/Canada only)
Extron Japan
+81.3.3511.7655
Extron Europe
+31.33.453.4040
Extron China
+86.21.3760.1568
Extron India
+91.80.3055.3777
Extron Asia
+65.6383.4400
Extron Middle East
+971.4.299.1800
Extron Korea
+82.2.3444.1571
© 2015 Extron Electronics All rights reserved. www.extron.com
ATTENTION:
• Do not overtighten the fasteners. Overtightening can strip the
threads and result in the collar tting loosely around the cable.
• Veuillez ne pas trop serrer les vis. Un serrage excessif peut
endommager les ls et conduire au desserrage de l’anneau
entourant le câble.
The Extron Cable Collar Kit is used to provide color coding for easy ®
visual identification. It also maintains cables in a straight and upright
position for convenient access.
Installation
The cable collar is in two pieces, a cover and base, that assemble around
a cable. A slot is provided for cable assemblies with a breakout cable,
such as a VGA with audio cable.

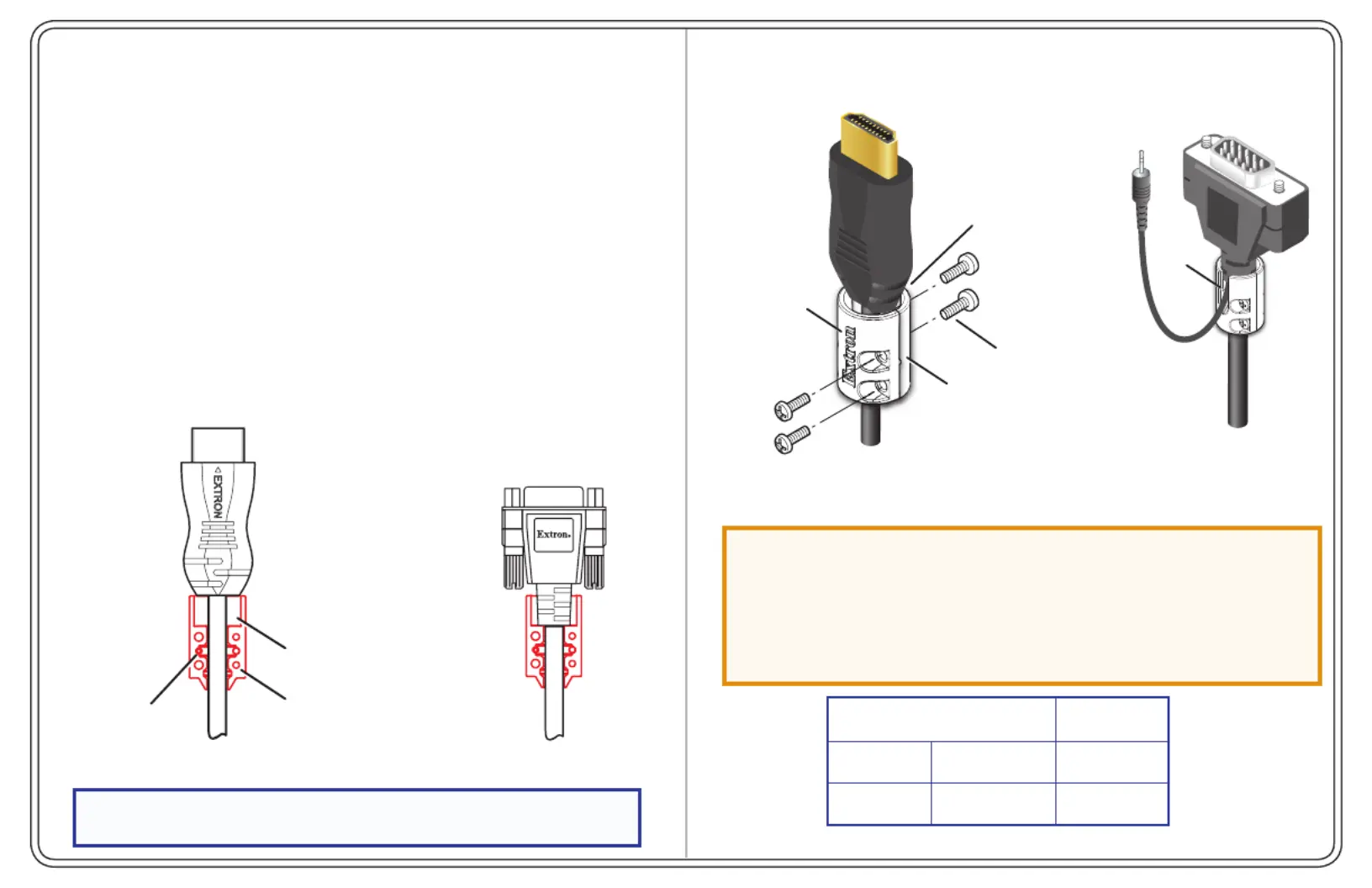

Step 1
Locate a cover (with Extron logo), a base (with slot), and four fasteners.
Step 2
Lay the cable in the base, allowing the connector to rest at the top
opening of the collar (see the HDMI cable below), or the cable strain relief
to rest at the bottom of the collar well (see the VGA cable below).
Step 3
Place the cover over the cable and into the base using the locator pins
to match the cover and base together.
NOTE: The cable connector strain relief may not fully seat
into the well of the collar.
Step 4
Secure the cover and base together with the four fasteners.
HDMI Cable
Cross Sections
VGA Cable
Base
Locator Pins
(1) each side
Well
Fasteners (4)
Slot
Slot
Cover
Base
