Kompatibilität:Gigabit Ethernet 10/100/1000BaseT-

PoE:IEEE 802.3af/at (PoE+)

PoE (PSE): Typ 1 = 15.4W / Typ 2 = 34.2W

Betriebssysteme:Alle Betriebssysteme

Anschlüsse:2x M12Buchse 8Pin / ACodierung---

1x M12Buchse 4Pin / ACodierung---

Lieferumfang:60316, DINRail Kit, Wandmontagehalterung, AnleitungEX--

Zertifikate:

Power LED

PoE LED

65

Der EN50155konforme Gigabit Ethernet PoE Injektor EX60316 ist für industrielle Anwendun---

gen z.B. in Schienenfahrzeugen und Eisenbahnanwendungen, konzipiert. Er ist konform zum

PoE+ Standard IEEE 802.3at und stellt einen Gigabit PoEAusgang zur Verfügung. Der -

EN50155 PoEInjektor verwendet M12Steckverbinder, um dichte, robuste Verbindungen zu --

gewährleisten und einen zuverlässigen Betrieb bei Umgebungsstörungen wie Vibrationen und

Stößen sicherzustellen. Der erweiterte Betriebstemperaturbereich von 40°C bis 80°C und das -

robuste Metallgehäuse tragen zusätzlich zur Betriebssicherheit bei. Das Gerät schaltet den

Strom erst dann ein, wenn es eine gültige PoESignatur von den im Netzwerk nachgeschalteten -

PoEGeräten erkennt. Dies bietet Schutz vor Schäden an nicht PoEkompatiblen Geräten, die --

möglicherweise an das EthernetKabel angeschlossen sind. Die Stromversorgung mit einer -

Weitbereichsspannung von +12~48V von einem optionalen externen Netzteil erfolgt über den 4-

Pin M12Steckverbinder. Im Lieferumfang ist ein DINRail Kit (vormontiert) und ein Wandmonta---

gebügel enthalten.

1

BESCHREIBUNG & TECHNISCHE DATEN

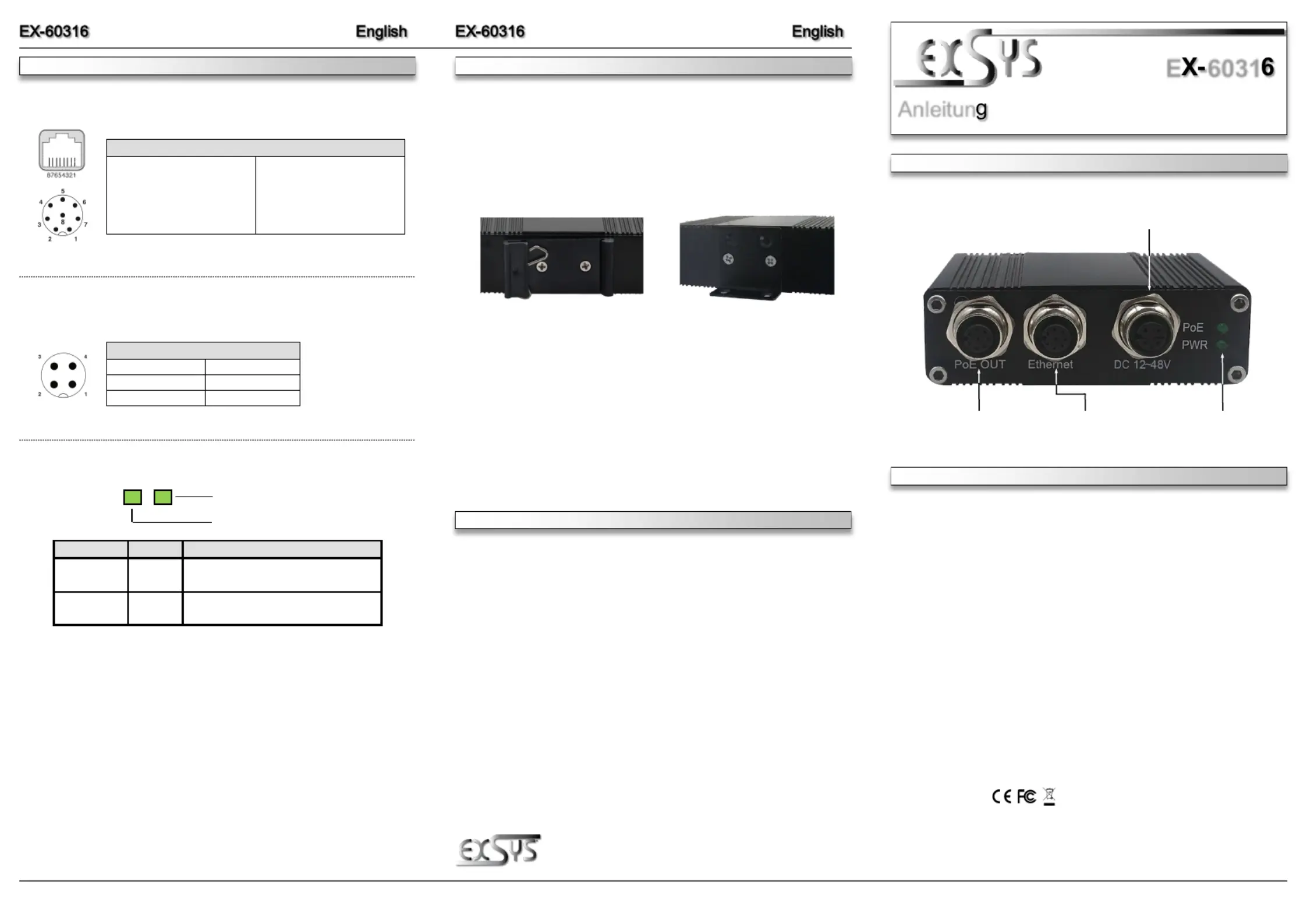

AUFBAU

Anleitun

Vers. 1.0 / 03.10.22

E6031

HARDWAREINSTALLATIONCONNECTORS & LED'S

Switzerland:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Germany:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

Status LEDs:

LED NameColorLED Function

PowerGreen

On:Powered

Off:no power connection

PoE

Green

On:PoE activated

Off:no (PD) deviceconnected

Network Port M12 (8pin, A Coded):-

To clean the device, please use only a dry, nonfibrous cloth and remove the dirt with light -

pressure. In the area of the connections, please make sure that no fibers of the cloth are left in

the socket. Attention! Never use a moist or wet cloth for cleaning!

CLEANING

Please read the following installation instructions.

1.Install the EX60316 on a mounting rail using the DINRail kit or on the wall using the wall --

mounting brackets.

2.Connect the power connector (M12, 4pin) of the optionally available power supply to the -

DC-Input of the Injector and turn on the power supply.

3.When the power is turned on, the PWR indicator lights up. If the indicator is not lit, check

for proper connection to the power supply.

4.Connect your router to the M12 input of the PoE injector.

5.Now connect your PoE PD device to the PoE port.

6.If all cables are connected correctly, the indicators light according to the port status of the

LEDs (page 5).

The DINRail Kit is preassembled with --

two screws on the rear side

To install the wall mount, the DIN-

Rail kit must be replaced by the

mounting bracket

Pin Assignment Ethernet/PoE

RJ45SignalPoERJ45SignalPoE M12M12

1BI_DA+5BI_DCVCC+ - 61

2BI_DA6BI_DB- - 48

3BI_DB+7BI_DD+VCC - 52

4BI_DC+VCC+8BI_DDVCC - - 73

Power Connection

PinSignalPinSignal

1DC+ - 3DC

2GND4GND

Power Port M12 (4pin, A Coded):-

M12 Port Downlink

(PoE/Daten)

12-48V M12 Port für optional

erhältliches Netzteil

Status LEDsM12 Port Uplink

(Daten)
