Power LED

PoE LED

65

Mit dem Gigabit Ethernet PoE Injektor EX60310 im robusten Metallgehäuse können Endgeräte -

wie beispielsweise IPTelefone, IPKameras, WLAN Access Points etc. über das Netzwerkkabel --

mit Spannung versorgt werden. Er ist konform zum PoE+ Standard IEEE 802.3at. Die Maximal-

leistung (PD) am PoE Port beträgt im Typ 1 12.95W und im Typ 2 25.5W, zusätzlich ist auch

LTPoE++ mit bis zu 60W möglich. Die Stromversorgung von einem optionalen externen Netzteil

erfolgt über den +12~48V Terminal Block. Der EX60310 gewährleistet eine sichere Datenüber--

tragung und exzellente Performance von bis zu 1000Mbit/s. Dank dem robusten Metallgehäuse

und dem erweiterten Betriebstemperaturbereich von 40°C bis 80°C ist er für eine Vielzahl von -

Anwendungen auch in rauen Umgebungen geeignet. Im Lieferumfang ist ein DINRail Kit -

(vormontiert) und ein Wandmontagebügel enthalten.

1

BESCHREIBUNG & TECHNISCHE DATEN

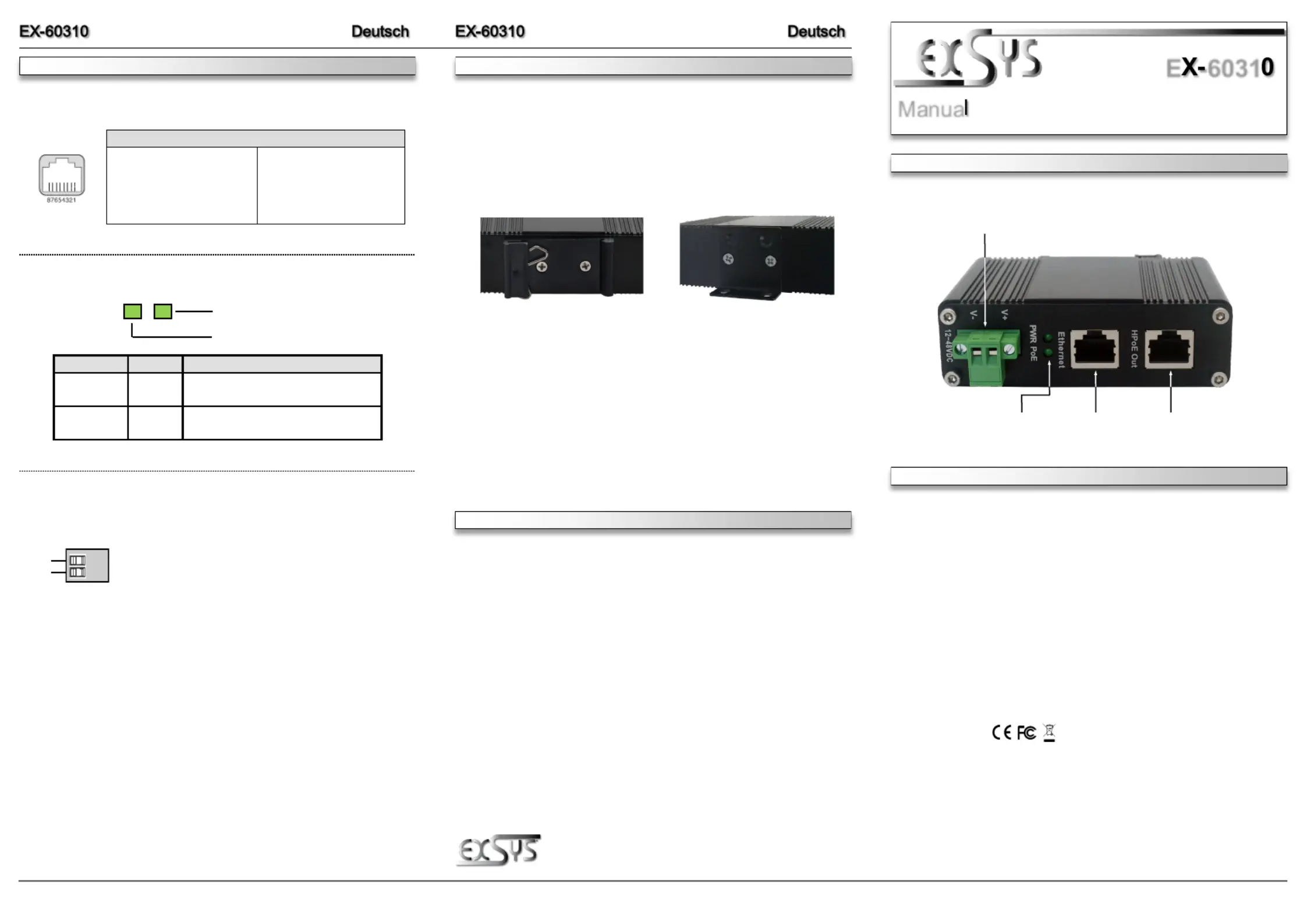

AUFBAU

Anleitun

Vers. 1.0 / 03.10.22

E6031

Kompatibilität:Gigabit Ethernet 10/100/1000BaseT-

PoE:IEEE 802.3af/at (PoE+)

PoE (PSE): Typ 1 = 15.4W / Typ 2 = 34.2W / LTPoE++ = 60W

Betriebssysteme:Alle Betriebssysteme

Anschlüsse:2x RJ45Buchse1x Terminal Block 12~48VDC-,

Lieferumfang:60310, DINRail Kit, Wandmontagehalterung, AnleitungEX--

Zertifikate:

HARDWAREINSTALLATIONCONNECTORS & LED'S

Switzerland:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Germany:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

12V to 48V TBlock:-

ATTENTION!

Please pay attention to the correct polarity!

Never connect the power supply to the terminal block while it

is switched on!

Status LEDs:

LED NameColorLED Function

PowerGreen

On:Powered

Off:no power connection

PoE

Green

On:PoE activated

Blinking:Power Device (PD) detected

Off:no (PD) deviceconnected

RJ45 Port:

To clean the device, please use only a dry, nonfibrous cloth and remove the dirt with light -

pressure. In the area of the connections, please make sure that no fibers of the cloth are left in

the socket. Attention! Never use a moist or wet cloth for cleaning!

CLEANING

Please read the following installation instructions.

1.Install the EX60310 on a mounting rail using the DINRail kit or on the wall using the wall --

mounting brackets.

2.Connect the power connector of the optionally available power supply to the terminal block

and turn on the power supply.

3.When the power is turned on, the PWR indicator lights up. If the indicator is not lit, check

for proper connection to the power supply.

4.Connect your router to the RJ45 input of the PoE injector.

5.Now connect your PoE PD device to the PoE port.

6.If all cables are connected correctly, the indicators light according to the port status of the

LEDs (page 5).

The DINRail Kit is preassembled with --

two screws on the rear side

To install the wall mount, the DIN-

Rail kit must be replaced by the

mounting bracket

RJ45 Port

PinSignalPoEPinSignalPoE

1BI_DA+VCC+5BI_DCVCC+ -

2BI_DAVCC+6BI_DBVCC- - -

3BI_DB+VCC7 - BI_DD+VCC-

4BI_DC+VCC+8BI_DDVCC - -

V+

V-

Status LEDsRJ45Uplink-

(Daten)

12--48V TBlock für optional

erhältliches Netzteil

RJ45Downlink-

(PoE/Daten)
