1.Please note the following installation instructions. Since there are great differences be-

tween PC's, we can only give you general instructions. If you are unsure, please refer to

the operating instructions for your computer.

2.Switch off your computer and all connected peripheral devices and unplug all devices from

the mains.

3. Loosen the case screws on the back of your computer and carefully remove the case.

4.- A low profile bracket is included with the EX3519 for narrow cases up to 8 cm in height.

5. Setting the Mode Switch

6.-Find a free PCIExpress slot and carefully insert the EX3519 into the selected PCI--

Express slot. Make sure that the EX3519 is plugged in correctly and that no short circuit -

occurs.

7. Now you can close the computer case again.

651

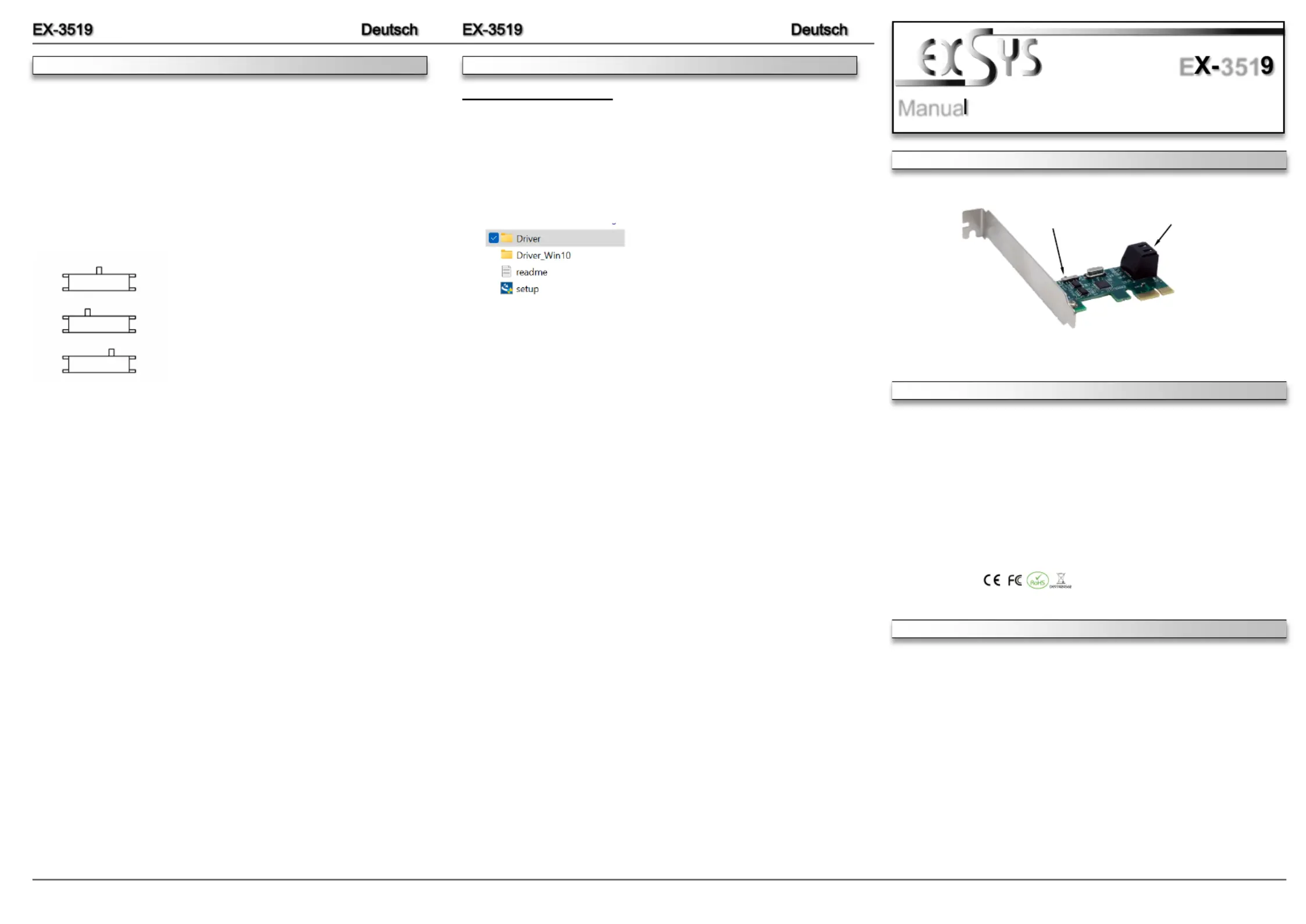

Die EX3519 PCIe Karte mit dem Baustein ASM1061 ist eine 2Kanal Erweiterungskarte. Jeder --

Serial ATA Port unterstützt Übertragungsgeschwindigkeiten von bis zu 6Gbps und ist abwärts-

kompatibel zu älteren SATA 1.5Gbps oder 3Gbps Laufwerken. Außerdem unterstützt die Karte

mit dem Mode Umschalter die Funktion zwischen IDE oder ACHI System. Die EX3519 wird -

häufig in Server, Personal Computern, Bürocomputern usw. eingesetzt.

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Kompatibilität:PCIExpress p1-x1 bis x16 Slot-

Betriebssysteme:Windows XP/ Server 20xx/ Vista/ 7/ 8.x/ 10/ 11

Linux

Anschlüsse:2x 7 Pin SATA 3

Lieferumfang:3519, Low Profile Bügel, 2 x SATA Kabel, CD, AnleitungEX-

Zertifikate:

Anleitun

Vers. 1.0 / 27.07.22

E351

HARDWAREINSTALLATION

DRIVER INSTALLATION

Windows operating system

You need administrative rights to install the drivers.

1.-Insert the driver CD with the driver for the PCIe asm1061 SATA 3 2channel expansion

card into your CDROM drive. -

2. If found New Hardware Wizard screen is displayed, click Cancel

3. Locate the folder where the driver is located

4.-Doubleclick on "setup.exe" and run install program.

5.Follow the instructions of the install wizard to complete the driver installation.

Mode UmschalterZwei SATA 3 Anschlüsse

SPEZIFIKATIONEN

• Konform mit der PCI Express Spezifikation V2.0 und abwärtskompatibel mit PCI Express 1.x

• Konform mit der Serial ATASpezifikation v3.0-

• Unterstützt zwei SATA 3Anschlüsse-

• Unterstützt Übertragungsgeschwindigkeiten von 6Gbps, 3Gbps und 1,5Gbps

• Hot Plug und Hot Swap

• Unterstützt Native Command Queue (NCQ)

• Unterstützt Port Multiplier

• Kompatibel mit SATA6G, 3G und 1.5G Festplatten

• Unterstützt Mode: IDE/NO BOOT/AHCIModus-

Middle: No boot Switching this mode can not boot the -

system.

Left: ACHI MODE Switching this mode it will support boot -

system with AHCI mode

Right: IDE MODE Switching this mode it will support boot -

system with IDE mode

AHCI mode: HDD and SSD drives can be operated much more efficiently in the PC.

IDE mode: offers better compatibility with older hardware. If you are installing only one hard

disk and do not want to use the advanced SATA features (AHCI, e.g. hot swapping or native

command queuing), install the hard disk in IDE mode.
