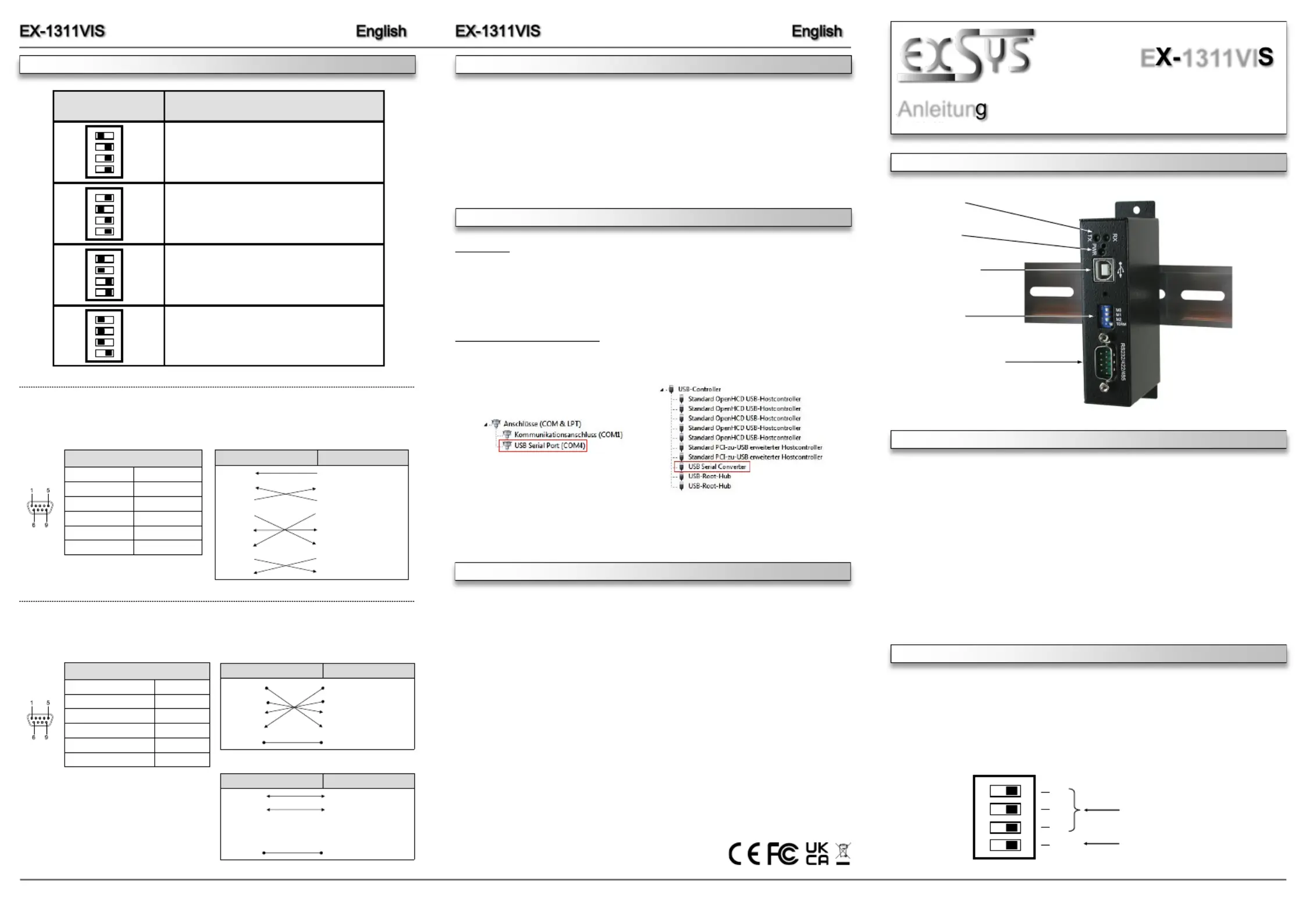

DIPSwitchDescription-

- RS232 (Default)

-- RS485 2wire mode

-- RS485 4wire mode

- RS422 mode

6

5

Der EX1311VIS USB zu Seriell RS232/422/485 Konverter im Metallgehäuse stellt eine serielle --

RS-232, 422, oder 485 High Performance UART 16C550 Schnittstelle mit 15KV ESD

Überspannungsschutz und 2.5KV Isolation zur Verfügung. Er wurde entwickelt um serielle

Geräte am USB 1.1 bis 3.2 Gen 2 Bus eines PCs, Servers oder einer Workstation

anzuschließen. Das mitgelieferte Kabel EXK1542V kann ohne Schraubenzieher mit -

Rändelschrauben am EX1311VIS befestigt werden. Ein selbstständiges Lösen des Kabels ist -

somit nicht mehr möglich. Für die Montage auf einer Hutschiene ist ein DINRailKit im --

Lieferumfang enthalten.

.

Kompatibilität:USB 1.1, 2.0, 3.2

Betriebssysteme:Win 9.x/ME/2000/XP/Vista/7/8.x/10/11/Server 20xx/Linux/MAC

Anschlüsse:1x 9 Pin DSUB Stecker, 1x USB BBuchse (verschraubbar)--

Lieferumfang:1311VIS, USBKabel, DINRail Kit, AnleitungEX---

1

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

JUMPER SETTING & CONNECTORS

CLEANING

DRIVER INSTALLATION

Windows

After the hardware installation Windows will recognize the device automatically and install the

drivers. If the driver should not be installed automatically, please download the driver from our

homepage (www.exsys.de / www.exsys.ch) first. Now select the folder with your operating

system and install the driver. Follow the hardware assistant and finish the installation. Important!

Restart your PC in any case after installing the drivers.

CHECK INSTALLED DRIVER

Open the . Now you should see at >Device manager<„Ports (COM & LPT)“ and „USB-

Controller “the following new entry:

If you see this or a similar information the device is installed correctly.

To clean the unit, use only a dry, lintfree cloth and apply light pressure to remove dirt. Be -

careful not to leave any fibres of the cloth in the connector area.

Never use a damp or wet cloth for cleaning!

Switzerland:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Germany:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

Italy:

EXSYS Italia Srl

Via Belvedere, 45/B

I22100 Como -

www.exsys.it

Anleitun

Vers. 1.1 / 22.08.24

E1311VI

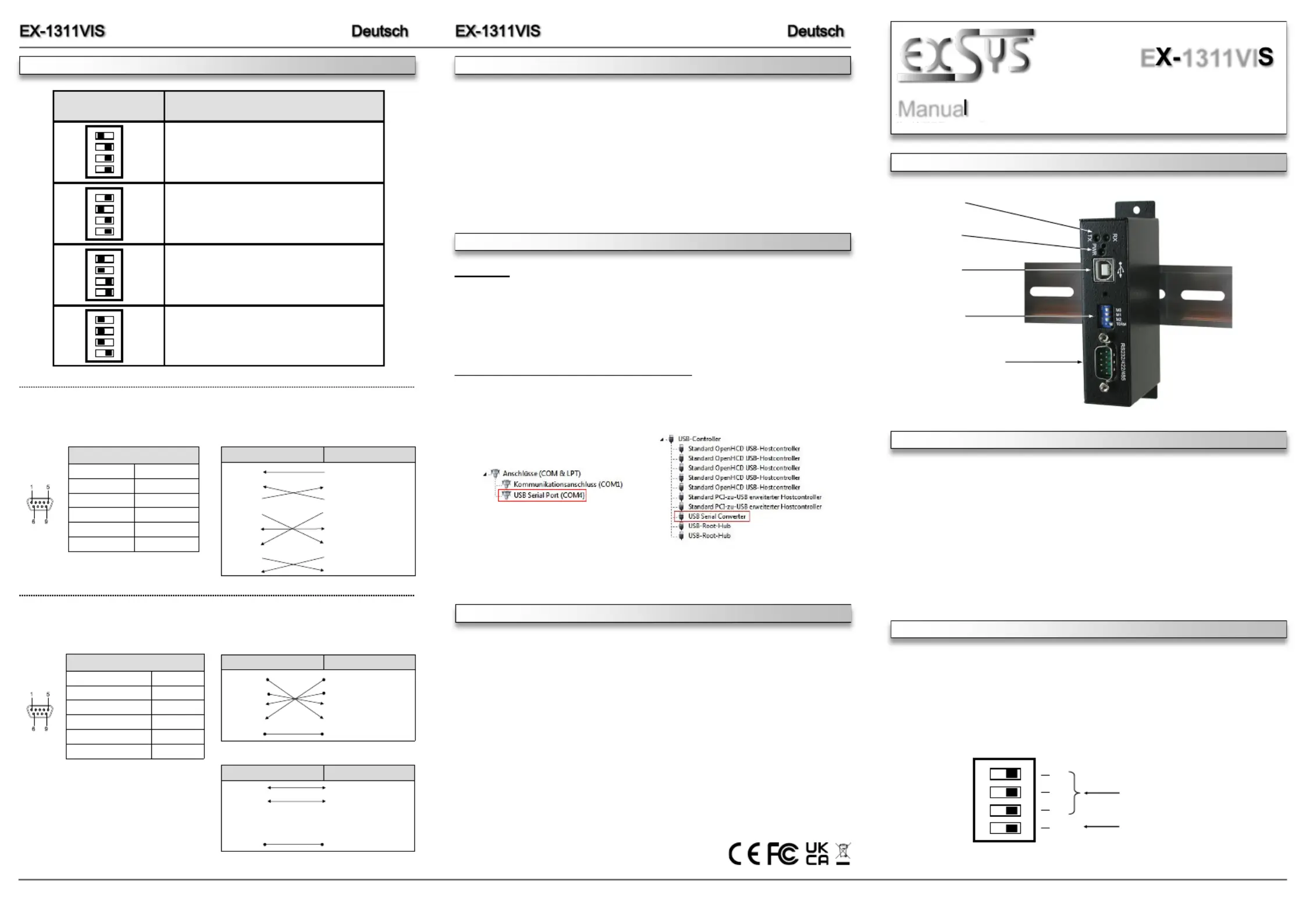

JUMPER EINSTELLUNG & ANSCHLÜSSE

HARDWAREINSTALLATION

Because there are large differences between PCs, we can give you only a general installation ’

guide for the EX-1311VIS. Please refer your computers reference manual whenever in doubt.

1. Connect the USB cable (BPlug) to the USB BPort at the EX---1311VIS.

2. After that connect the USB cable (A-Plug) to the USB APort at your PC.-

3. Now you can set the mode via the DIP switch. (see picture jumper setting and connectors)

4. When you are ready you can start your PC and continue with the Driver Installation.

USB BAnschluss -

(verschraubbar)

Betriebs LED

TX/RX LED

DIPSchalter-

9 Pin Stecker

Seriell RS232/422/485 -

Es gibt einen 4Pin DIPSchalter auf der Vorderseite der EX1311VIS für den SeriellPort. ----

Pin 1, Pin 2 und Pin 3 (markiert mit M0, M1 und M2) hat die Funktion zwischen den drei Modes

RS--- 232, RS422 und RS485 umzuschalten.

Pin 4 (markiert mit TERM) hat die Funktion die Abschlusswiederstände für die RS422/485 -

Modes ein oder auszuschalten. Eine Dokumentation der richtigen Einstellungsvarianten, finden

Sie auf Seite 2 und auf der Unterseite der EX1311VIS.-

RS-232/422/485

Mode Schalter

Schalter für

Abschlusswiederstände

1 2 3 4

ON

M0

M1

M2

TERM

M0

ONONONON

M1

M2

TERM

M0

M1

M2

TERM

M0

M1

M2

TERM

M0

M1

M2

TERM

Serial 9 Pin DSUB connector-

PinSignalPinSignal

16DSRCDC

2RXD7RTS

3TXD8CTS

4DTR9 RI

5GND

DB 9M232 Cable WiringRS-

DB9 (EX1311VIS)- RS- 232 (Peripheral)

11DCD DCD

2RXD2RXD

3TXD3TXD

4DTR4DTR

5GND5GND

6DSR6DSR

7RTS7RTS

8CTS8CTS

RS- 232 Pin Assignments

RS- 422/485 Pin Assignments

Serial 9 Pin DSUB connector-

PinSignalPinSignal

1TXD (DATA)6-- NC

2TXD+ (DATA+)7 NC

3RXD+8 NC

4RXD9- NC

5GND

DB 9M

RS-422 Cable Wiring

DB9 (EX1311VIS)- RS- 422 (Peripheral)

1TXD1TXD- -

2TXD+2TXD+

3RXD+3RXD+

4RXD4RXD- -

5GND5GND

RS-485 Cable Wiring:

DB9 (EX1311VIS)- RS- 485 (Peripheral)

1DATA1DATA- -

2DATA+2DATA+

3RXD+3RXD+

4RXD4RXD- -

5GND5GND
