EXSYS EX-12277HMS Handleiding
Lees hieronder de 📖 handleiding in het Nederlandse voor EXSYS EX-12277HMS (1 pagina's) in de categorie USB Hub. Deze handleiding was nuttig voor 5 personen en werd door 3 gebruikers gemiddeld met 5.0 sterren beoordeeld

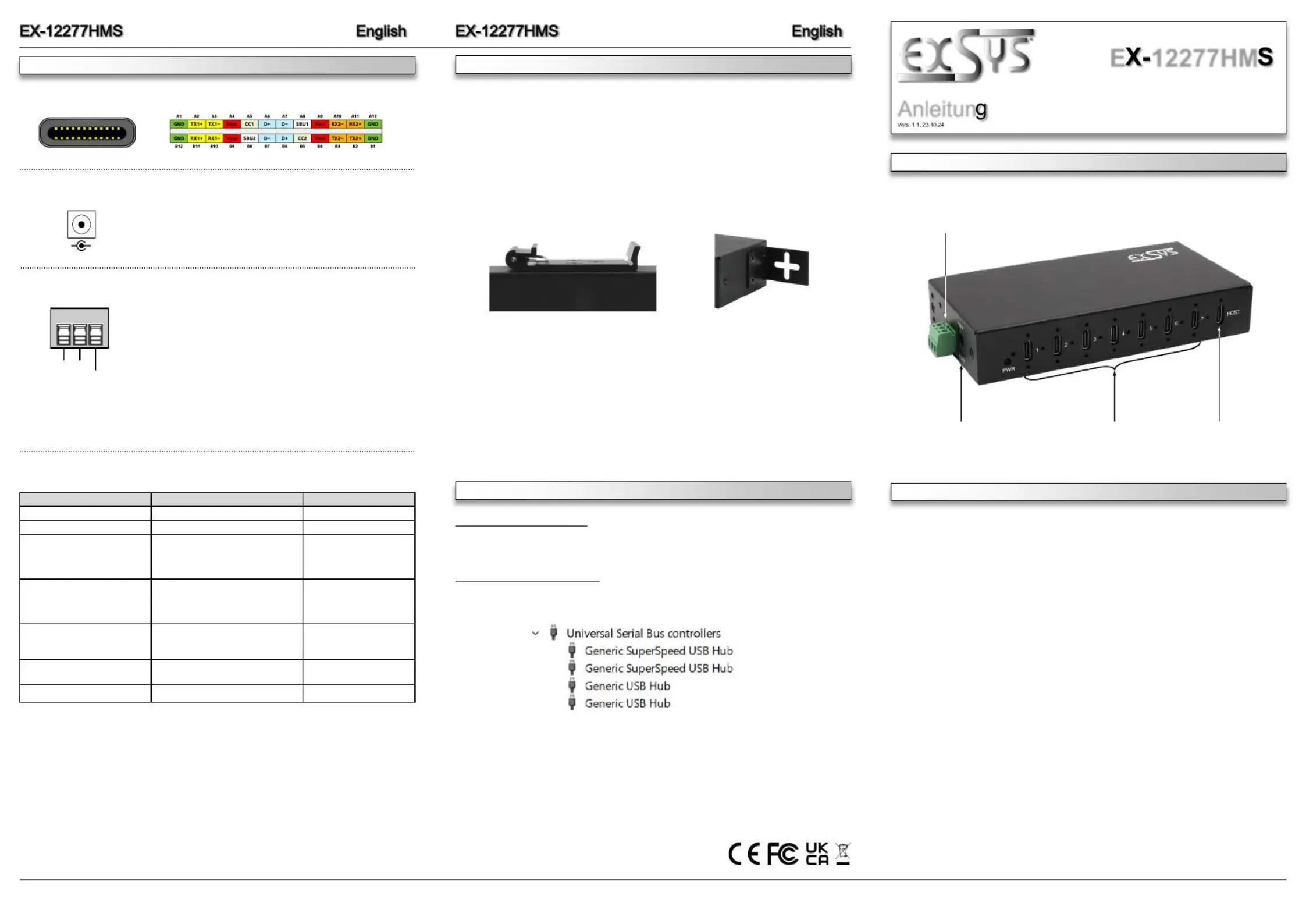

Pagina 1/1
6
5
1
Switzerland:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Germany:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Italy:
EXSYS Italia Srl
Via Belvedere, 45/B
I 22100 Como -
www.exsys.it
Anleitun
E 12277HM
CONNECTORS
USB 3.2 Gen 2x1 C Port:-
+9V to +24V T Block:-
- V
-
+
+V
ATTENTION!
Only for use with the power supply included in the
scope of delivery or another compliant power supply!
ATTENTION!
Please pay attention to the correct polarity!
Never connect power to GND it will destroy your
Hardware!
Never connect the power supply to the terminal block
while it is switched on!
Redundant power supply is possible by simultaneous use of DC Connector and Terminal -
Block. Both power supplies must use the same voltage!
GND
(Ground)
USB Version Naming Max. data rate-
USB 1.0 Full Speed 12 Mbit/s
USB 2.0 Hi-Speed 480 Mbit/s
USB 3.2 Gen 1
formerly:
USB 3.1 Gen 1
USB 3.0
USB 5Gbps
formerly:
SuperSpeed USB
5 Gbit/s
USB 3.2 Gen 2x1
formerly:
USB 3.2 Gen 2
USB 3.1 Gen 2
USB 10Gbps
formerly:
SuperSpeed USB 10 Gbps
10 Gbit/s
USB 3.2 Gen 2x2 USB 20Gbps
formerly:
SuperSpeed USB 20 Gbps
20 Gbit/s
USB 4 (Version 1)
USB 4.0
USB 40Gbps 40 Gbit/s
USB 4 Version 2 USB 80Gbps 80 Gbit/s
USB versions overview:
BESCHREIBUNG & TECHNISCHE DATEN
AUFBAU
Kompatibilität: USB 1.1, 2.0 & 3.0/ 3.1/ 3.2
Betriebssysteme: Alle Betriebssysteme
Anschlüsse: 8x USB 3.2 Gen 2x1 C Buchse 1x DC Buchse 9 24V, - , - -
- 1x Terminal Block 9 24V
Lieferumfang: 12277HMS, Netzteil (12V/5A), EX-
USB 3.2 Gen 2x1 Kabel (verschraubbar) 1m,
- DIN Rail Kit, Wandmontagehalterung, Anleitung
Der robuste und industrietaugliche EX 12277HMS ist ein USB 3.2 Gen 2x1 Metall Hub für bis - -
zu sieben Endgeräte, der an der Wand oder auf einer Hutschiene montiert werden kann. Er wird
über ein USB C Kabel mit dem Host PC verbunden und verfügt über sieben USB C 3.2 Gen - - -
2x1 Ports für Endgeräte mit einer hervorragenden Performance von bis zu 10 Gbit/s
(SuperSpeed USB 10Gbps). Über die externe Stromversorgung können bei einer
Maximalleistung von 57 Watt bis zu 2.4 A pro Port zur Verfügung gestellt werden. Dies
ermöglicht das problemlose Aufladen von iPhone, iPad, Smartphone und Tablet. Die
Stromversorgung erfolgt über das mitgelieferte Steckernetzteil oder ein optional erhältliches DIN
- - Rail Netzteil (Self Power).
HARDWARE INSTALLATION
DRIVER INSTALLATION
Because there are large differences between PC s, we can give you only a general installation ’
guide for the EX 12277HMS. Please refer your computer s reference manual whenever in -’
doubt.
1. - -Install the EX 12277HMS on a mounting rail by using the DIN Rail Kit or on the wall using
the Wall Mounting Brackets.
2. Connect the USB 3.2 Gen 2x1 cable with the USB 3.2 Gen 2x1 Upstream C Port at the EX- -
12277HMS.
4. Now connect the power connector of the supplied power supply to the DC socket of the
hub or connect a compatible DIN Rail power supply to the terminal block. Then plug the -
mains plug of the power supply unit into a wall socket.
5. Now connect the other end from the USB 3.2 Gen 2 cable (C Plug) to the USB C Port at - -
your PC.
All Operating Systems
After the hardware installation the Operating System will recognize the EX 12277HMS -
automatically and install the drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „USB Controller-“ the following new entry:
If you see this or a similar information the hub is installed correctly.
Mounting of the DIN Rail Kit with -
three screws on the rear side
Mounting the Wall Mounting
Bracket with four screws on
each side
9 24V DC Buchse für - -
mitgeliefertes Netzteil
1x USB 3.2 Gen 2x1
Upstream C Port-
7x USB 3.2 Gen 2x1
Downstream C Ports -
9 24V T Block für - -
optionales Netzteil
+9V to +24V DC Connector (5.5 x 2.1mm):-
Product specificaties
| Merk: | EXSYS |
| Categorie: | USB Hub |
| Model: | EX-12277HMS |
