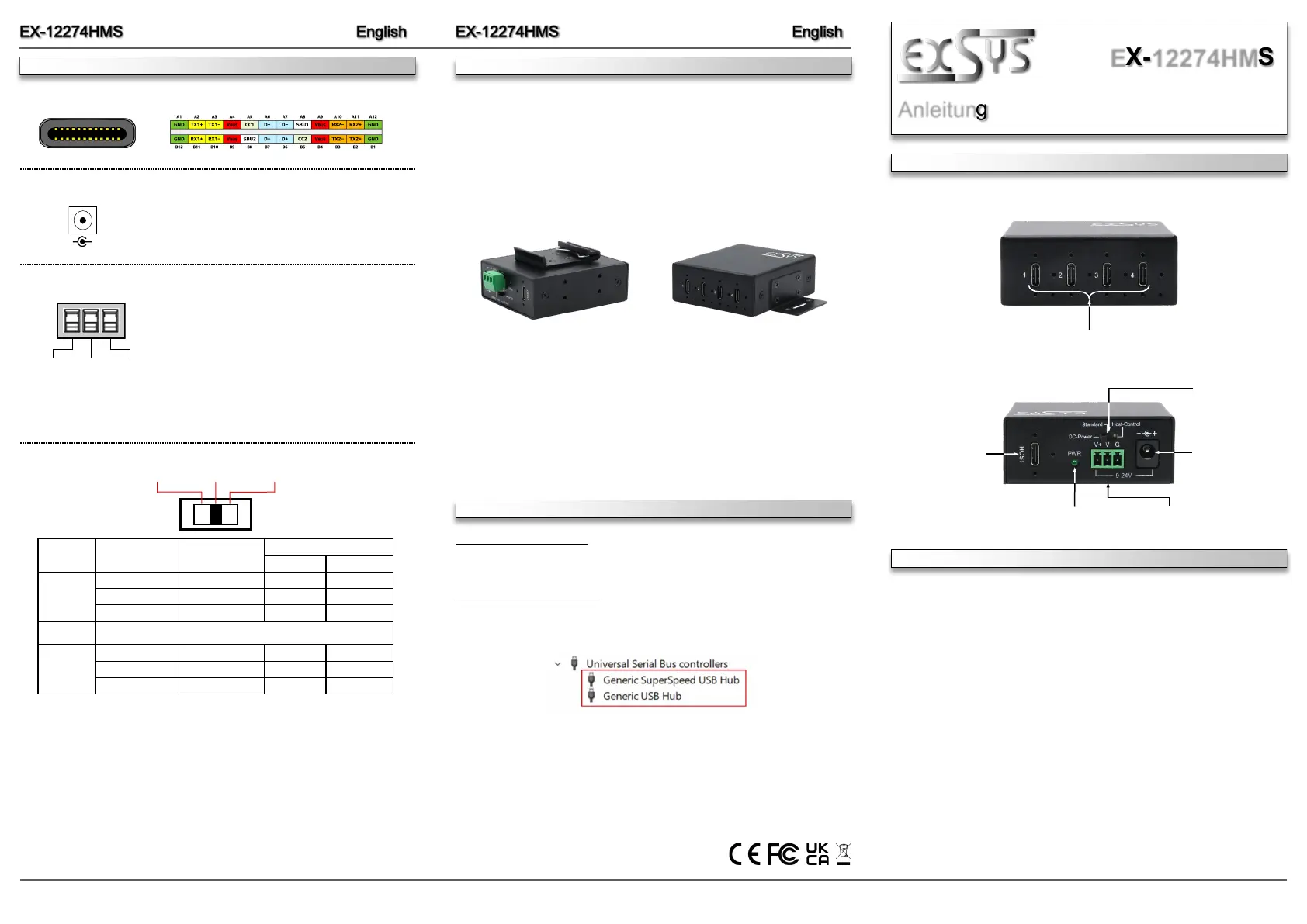

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitung

Vers. 1.0 / 18.11.25

EX-12274HMS

Kompatibilität:USB 1.1, 2.0 & 3.2

Betriebssysteme:Alle Betriebssysteme

Anschlüsse:4x USB 3.2 Gen 2x1 C-Buchse (Downstream), 1x USB 3.2 Gen 2x1

C-Buchse (Upstream), 1x DC-Buchse 9-24V, 1x Terminal Block 9-24V

Lieferumfang:EX-12274HMS, USB 3.2 Gen 2x1 Kabel (verschraubbar) 1m,

DIN-Rail Kit, Wandmontagehalterung, Anleitung

1x USB 3.2 Gen 2x1

Upstream C-Buchse

4x USB 3.2 Gen 2x1

Downstream C-Buchse

Betriebs LED

9-24V DC-Buchse

für optional

erhältliches Netzteil

9-24V T-Block für optional

erhältliches Netzteil

HARDWAREINSTALLATION

Because there are large differences between PC’s, we can give you only a general installation

guide for the EX-12274HMS. Please refer your computer’s reference manual whenever in

doubt.

1.Install the EX-12274HMS on a mounting rail by using the DIN-Rail Kit or on the wall using

the Wall Mounting Brackets.

2.Connect the USB 3.2 Gen 2x1 cable with the USB 3.2 Gen 2x1 Upstream C-Port at the EX-

12274HMS.

3.Now connect the power connector of the optional available power supply to the DC-Socket or

to the Terminal Block of the hub and insert the power plug of the power supply into an electri-

cal outlet.

4.Now connect the other end from the USB 3.2 Gen 2x1 cable (C-Plug) to the USB C-Port at

your PC.

CONNECTORS

3-Postion

Schiebeschalter

Mounting of the DIN-Rail Kit with

four screws on the rear side

Mounting the Wall Mounting

Bracket with four screws on

each side

DRIVER INSTALLATION

All Operating Systems

After the hardware installation the Operating System will recognize the EX-12274HMS automati-

cally and install the drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB-Controller“the following new entry:

If you see this or a similar information's the hub is installed correctly.

Der robuste und industrietaugliche EX-12274HMS ist einer unserer kleinsten USB 3.2 Gen 2x1

Metall Hubs für bis zu vier Endgeräte. Durch sein kompaktes und industrietaugliches Gehäuse,

kann er problemlos an die Wand oder auch auf einer Trag- oder Hutschiene installiert werden.

Zusätzlich ist der EX-12274HMS mit 15KV ESD Überspannungsschutz an allen Ports ausge-

stattet. Er unterstützt SuperSpeed+ USB 3.2 Gen 2x1 von bis zu 10Gbit/s. Der EX-12274HMS

ist mit einem externen Schiebeschalter ausgestattet, der es ermöglicht, die Stromversorgung

des Hubs auf einfachste Weise Ihren Bedürfnissen anzupassen. Dies ist während des Betriebs

möglich ohne, dass das Gehäuse geöffnet werden muss. Über die optional erhältliche externe

Stromversorgung per DC-Buchse oder Terminal Block, können pro USB-Port bis zu 2,4A zur

Verfügung gestellt werden. Dies ermöglicht Ihnen ein problemloses aufladen von iPhone, iPad,

Smartphone und Tablet.

Vorderseite:

Rückseite:

+9V to +24V DC-Socket:

ATTENTION!

Only for use with optionally available power supply or

other compliant power supply!

-

+

+/-9V to +/-24V T-Block:

V+V- G (Ground

ATTENTION!

Please pay attention to the correct polarity!

Never connect power to GND as this will destroy your

hardware!

Never connect the power supply to the terminal block

while it is switched on!

Redundant power supply possible by simultaneous use of DC-Socket and Terminal

Block!

3-Position slide Switch:

DC-Power Standard

Host-Control

Switch Position

DC-Power

(external Power)

USB-Bus Power

(Host PC On/Off)

Downstream

DataPower

DC-Power

YESNONODC ONLY

NOYES NONO

YESYESYESDC ONLY

Standard

Behaviour like a standard USB-Hub, Bus-powered when no DC power supply is connected, DC-powered

when it is connected (also when the PC is off)

YESNONONO

Host-Control

NOYES NONO

YESYESYESDC ONLY
