CONNECTIONS

The jumper JP1 (BUS PWR) can be used to control the power supply to the hub. The following

two settings are possible:

Position Function

ENA (Enabled) (Factory Setting):Bus-powered operation possible

Powered by the host PC via USB bus or by external

power supply

DIS (Disabled): Bus power operation disabled

Operation only possible if a power supply is connected

to the 5V socket (self-powered)

6

5

Die USB 2.0 Platine EX-1177-2-PL ist ein voll funktionsfähiger industrieller USB 2.0 Hub für die

Integration in kundenspezifische Geräte, Baugruppen oder Gehäuse. Er ist ideal für Embedded

Systeme, Kioske, industrielle Automatisierung und andere Spezialanwendungen, die mehrere

USB-Anschlüsse benötigen.

Kompatibilität:USB 1.1 / 2.0 / 3.2

Betriebssysteme:Betriebssystemunabhängig, keine Software oder Treiber notwendig

Anschlüsse:7x USB 2.0 A-Buchse, 1x USB 2.0 B-Buchse,

1x DC-Buchse 5V, 1x 4-Pin Floppy Anschluss

Lieferumfang:EX-1177-2-PL, Anleitung

1

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

JUMPERSETTINGS

Switzerland:

EXSYS Vertriebs GmbH

Dübendorfstrasse 17

8602 Wangen

www.exsys.ch

Germany:

EXSYS Vertriebs GmbH

Industriestrasse 8

61449 Steinbach

www.exsys.de

Italy:

EXSYS Italia Srl

Via Belvedere, 45/B

I-22100 Como

www.exsys.it

AnleitungAnleitung

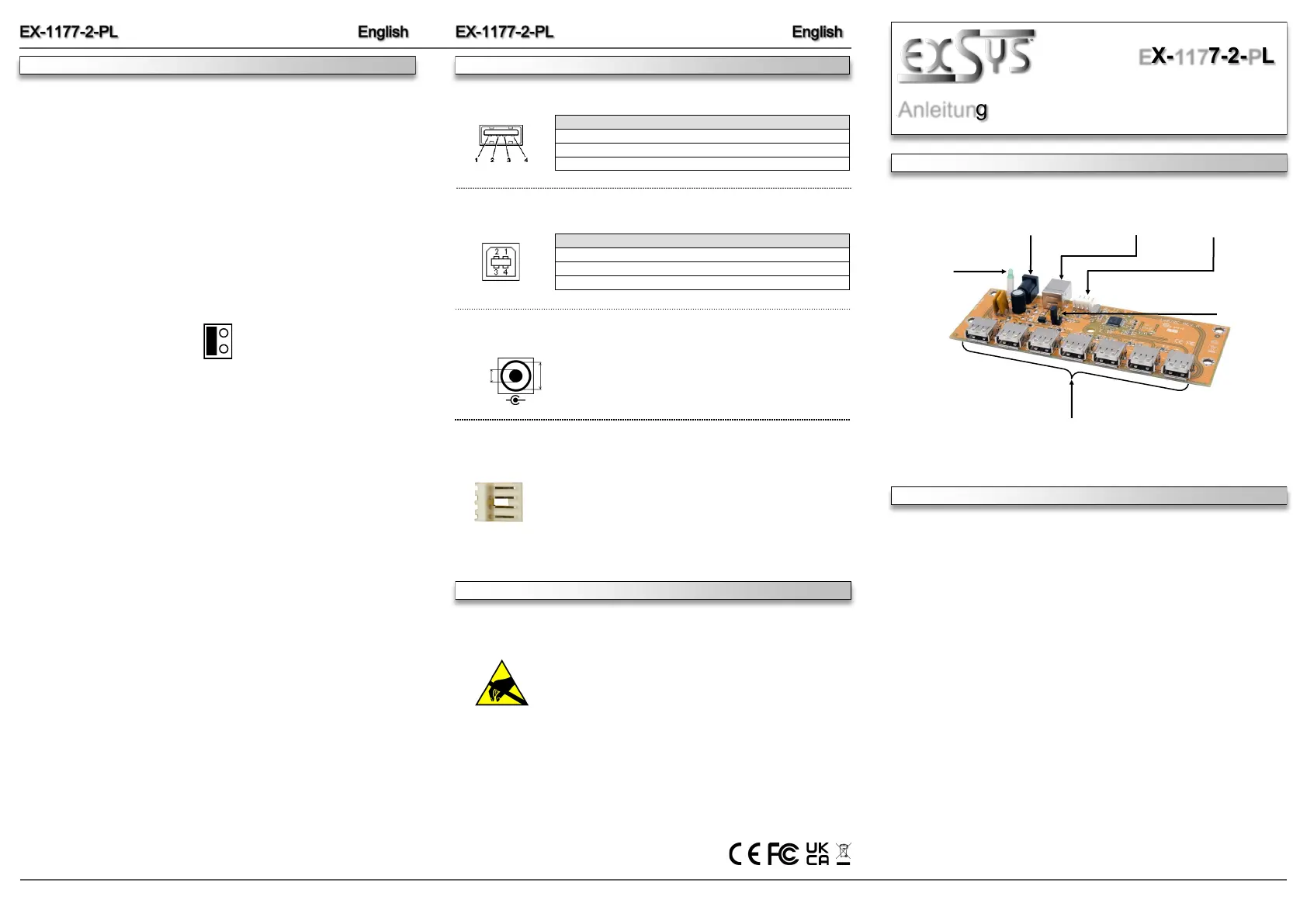

EX-1177-2-PL

Betriebs LED

Jumper for power supply control:

USB 2.0 A-Port

PinSignalPinSignal

1VCC3DATA+

2DATA- 4GND

USB 2.0 A-Port:

USB 2.0 B-Port:

USB 2.0 B-Port

PinSignalPinSignal

1VCC3DATA+

2DATA- 4GND

7x USB 2.0

Downstream A-Buchse

1x USB 2.0

Upstream B-Buchse

HARDWAREINSTALLATION

1 +5V

2 GND

3 GND

4 +12V

+5V DC-Socket:

ATTENTION!

Only for use with optional power supply or another

compliant power supply!

-

+

5.5 mm2.1 mm

4-Pin Floppy Connector:

ATTENTION!

Make sure the polarity is correct! The 12V pin is not

connected!

Never connect or disconnect the power plug while

the PC is switched on!

Vers. 1.1 / 05.12.25

As this is a PCBA for installation in customer applications, we are unable to provide you with

installation instructions. Please observe the necessary safety precautions during installation.

ATTENTION!

When installing in your application, take the necessary ESD

precautions.

Jumper für

Bus/Self Power

5V Buchse für optional

erhältliches Netzteil

4-Pin Floppy

Anschluss

ENADIS

Jumper JP1
