Einhell FSM 920 NIRO Handleiding

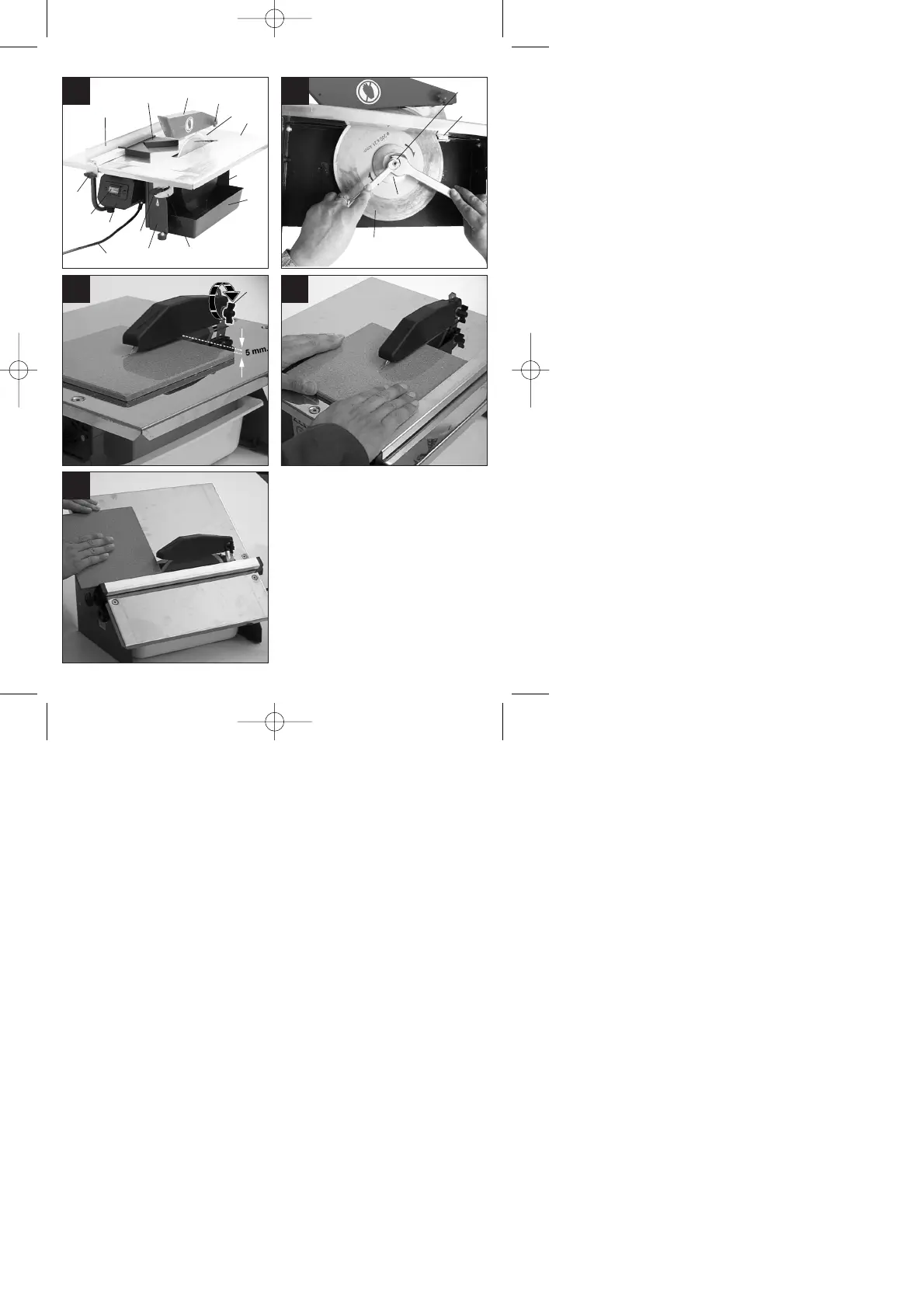

12 Oogbeschermer dragen.  Gehoorbeschermer dragen1. Beschrijving van het toestel11. Verstekaanslag12. Parallelaanslag13. Schijfafdekking14. Snijtafel15. Waterbak16. Huis17. Vleugelschroef18. Schaal voor versteksnede19. Kartelschroef10. Vleugelschroef11. Houder voor spleetspie12. Aan / Uit-schakelaar13. Schakelkast14. Netkabel15. Diamantsnijfschijf16. Buitenflens17. Zijafdekking18. Moer19. Spleetspie2. Technische gegevensMotorvermogen 900 W S2 10 minMotortoerental 2950 t/min. Wisselstroommotor 230 V ~ 50 HzIsoleerstofklasse Klasse BBescherming type IP 20Snijlengte onbeperktLengte jolly onbeperktSnijhoogte 41 mmSnijtafel:- afmetingen 500 mm x 400 mmMateriaal roestvrij staalDiamantschijf ø 200 x 25,4Geluidsemissiewaarden Het geluid van deze Machine wordt gemetenvolgens DIN EN ISO 3744; 11/95, DIN EN ISO11201: 1996-07, ISO 7960 aanhangsel A; 2/95.

Het geluid kan aan de werkplaats 85 dB (A)overschrijden. In dit geval zijn geluidswerendemaatregelen voor de gebruiker noodzakelijk(gehoorbeschermer dragen). Bedrijf StationairGeluidsdrukniveau LPA 92 dB(A) 66,1 dB(A)Geluidsvermogen LWA 100,2 dB(A) 79,1 dB(A)3. Belangrijke aanwijzingenLees deze gebruiksaanwijzing zorgvuldig en volg deaanwijzingen ervan op. Maakt U zich aan de handvan deze gebruiksaanwijzing vertrouwd met hettoestel, het juiste gebruik ervan alsook met deveiligheidsvoorschriften. Let op. Om veiligheidsredenen mogen kinderen en jongerenonder 16 jaar alsook personen die niet vertrouwd zijnmet deze gebruiksaanwijzing de tegelsnijmachineniet gebruiken.

Doelmatig gebruikDe tegelsnijmachine FSM 920 NIRO kan gebruiktworden voor gewone snijwerkzaamheden aan kleineen middelgrote tegels (muurtegels, keramiek of dgl. )overeenkomstig de grootte van de machine. Ze isvooral bedoeld voor doe-het-zelvers en handwerk. Het snijden van hout en metaal is niet toegestaan. De machine mag slechts voor werkzaamhedenworden gebruikt waarvoor zij bedoeld is. Elkverder gaand gebruik is niet doelmatig. Vooreventueel daaruit voortvloeiende schade ofverwondingen is de gebruiker/bediener, niet defabrikant, aansprakelijk. Alleen de voor de machinegepaste snijschijven mogen worden gebruikt. Hetgebruik van zaagbladen is verboden. Het nalevenvan de veiligheidsvoorschriften alsook van demontage- en bedrijfsvoorschriften van dezeNLAnleitung FSM 920 NIRO 30. 06. 2004 13:28 Uhr Seite 12.

13NLgebruiksaanwijzing hoort eveneens tot het doelmatiggebruik. Personen, die de machine bedienen enonderhouden, moeten met haar vertrouwd en op dehoogte zijn van eventuele gevaren. Bovendiendienen de geldende voorschriften ter voorkoming vanongevallen strikt te worden opgevolgd. Anderealgemene regels qua arbeidsgeneeskunde enveiligheid dienen in acht te worden genomen. Wijzigingen aan de machine sluiten eenaansprakelijkheid van de fabrikant en daaruitvoortvloeiende schade helemaal uit. Ondanks eendoelmatig gebruik kunnen bepaalde resterenderisicofactoren niet volledig uit de weg wordengeruimd. Ten gevolge van de constructie en deopbouw van de machine kunnen zich de volgendepunten voordoen: Raken van de diamantschijf in het niet afgedekt zaagbereik.  Grijpen in de draaiende diamantschijf.  Wegspringen van een defect diamantopzetstuk van de diamantschijf.

 Bij onoordeelkundig gebruik terugslaan van werkstukken en werkstukdelen.  Gehoorschade bij niet-gebruik van de nodige gehoorbeschermer. 5. Veiligheidsvoorschriften Machine op effen slipvaste grond plaatsen. De machine mag niet wiebelen.  Vergewis u zich ervan dat de spanning vemeldop het kenplaatje overeenkomt met devoorhanden zijnde spanning. Dan pas de stekkeraansluiten op het stroomnet.  Veiligheidsbril dragen.  Gehoorbeschermer dragen.  Veiligheidshandschoenen dragen.  Diamantschijven vol scheuren niet meergebruiken. Ze moeten worden vervangen.  Geen gesegmenteerde snijschijven gebruiken.  Let op: diamantschijf blijft nog een tijdje draaientotdat ze tot stilstand komt.  De diamantschijf geenszins afremmen door erzijdelings tegen te duwen.  Let op: diamantschijf dient in het waterbad tedraaien.  Netstekker uittrekken alvorens de snijschijf teverwisselen.

 Machine nooit zonder toezicht in vertrekken latenstaan waarin kinderen aanwezig zijn.  Machine ontoegankelijk voor kinderen bewaren.  Vóór de controle van het elektrisch systeem vande motorkamer netstekker uittrekken. 6. Voor inbedrijfstelling De machine dient vast staand te wordenopgesteld, dwz. vastgeschroefd op eenwerkbank of op een vast onderstel.  Voor inbedrijfstelling dienen alle afdekkingen enveiligheidsinrichtingen naar behoren te zijngemonteerd.  De diamantschijf moet vrij kunnen draaien.  Alvorens de in/uitschakelaar te bedienenvergewis u zich ervan dat de diamantschijfcorrect gemonteerd is en alle beweegbareonderdelen gemakkelijk bewegen.  Controleer vóór het aansluiten van de machineof de gegevens vermeld op het kenplaatjeovereenkomen met de gegevens van hetstroomnet.

 Alvorens de machine te gebruiken controleren ofalle onderdelen onbeschadigd zijn; indien nodigdeze vervangen. Bij het vervangen vanonderdelen of accessoires de aanwijzingen vandit instructieboekje nauwkeurig opvolgen.  De machine altijd schoon houden om optimaleresultaten en een maximale veiligheid van demachine te bereiken.  Regelmatig de machinekabel controleren.  Bij het bewerken slijtstukken en de bevestigingvan mogelijk los gekomen onderdelen alsook hetcorrect aanbrengen van de accessoirescontroleren.  Belangrijk. De tegelsnijder FSM 820 NIRO is bedoeld om met water te werken. Telkens voor en tijdens het snijden zich ervan vergewissen dat door het waterpeil het diamantgedeelte van de schijf bedekt is. Koelwater rechtstreeks in de kuip gieten of bijvullen (fig. 1). 7. 1Diamantsnijschijf verwisselen:(Fig.

4 toont hoe u de handen moet houdentijdens een effen snede. De snelheid waarmee ude tegel naar voren schuift dient aangepast tezijn aan het snijvermogen van de schijf. Op diemanier is gewaarborgd dat geen materiaalloskomt, wat ongelukken of verwondingen zoukunnen veroorzaken. Let op. Controleer altijd het waterpeil. 8. 2 45° versteksnede (jolly) (fig. 5) Zaagtafel de fig. positioneren en met behulp vande grepen fixeren. Geleiding van de snedeafstellen op ca. 2 mm afstand van dediamantschijf en met de vleugelschroevenvastzetten. Tegel met de kant van deglazuurlaag op het werkvlak positioneren encontroleren of de diamantschijf het glazuur vande tegel niet raakt. Indien nodig, de gleiding vande snede corrigeren.  Fig. 5 toont hoe u de handen moet houdentijdens een 45° versteksnede.

De rechter handhoudt het werkstuk in contact met dediamantschijf terwijl de linker hand het werkstuknaar voren schuift. De snelheid waarmee u detegel naar voren schuift dient aangepast te zijnaan het snijvermogen van de schijf.

Op diemanier is gewaarborgd dat geen materiaalloskomt, wat ongelukken of verwondingen zou kunnen veroorzaken. 9. Onderhoud Machine regelmatig van stof en veront-reinigingen ontdoen. Voor het schoonmaken gebruikt U best perslucht of een doek.  Gebruik voor het schoonmaken van het kunststofgedeelte geen bijtende middelen 10. Bestellen van wisselstukkenGelieve bij het bestellen van wisselstukken volgendegegevens te vermelden: Type van het toestel Artikelnummer van het toestel Ident-nummer van het toestel Wisselstuknummer van het benodigde stukNLAnleitung FSM 920 NIRO 30. 06. 2004 13:28 Uhr Seite 14.

44 GARANTIEOp het in de handleiding genoemde toestel geven wij 2 jaar garantie voor hetgeval dat ons product gebreken mocht vertonen. De periode van 2 jaar gaat inmet de gevaarovergang of de overname van het toestel door de klant. De garantie kan enkel worden geclaimd op voorwaarde dat het toestel naarbehoren is onderhouden en gebruikt conform de handleiding. Vanzelfsprekend blijven u de wettelijke garantierechten binnen deze 2 jaarbehouden. De garantie geldt voor het grondgebied van de Bondsrepubliek Duitsland of vande respectievelijke landen van de regionale hoofdverdeler als aanvulling van deter plaatse geldende wettelijke voorschriften. Gelieve zich tot uw contactpersoonvan de regionaal bevoegde klantendienst of tot het hieronder vermeldeserviceadres te wenden.  WARRANTY CERTIFICATEThe product described in these instructions comes with a 2 year warrantycovering defects.
