Eibenstock END 40 A Handleiding

37Leveringsomvang Accu-diamant-natboormachine incl. waterdruktank, zijhandgreep met diepteaanslag, gereedschap voor het monteren van de boren, adapter M12x1,5 fm/½" fm, accu 18V/5,2 Ah, acculader en gebruiksaanwijzing in een kunststof koffer. Beschikbare accessoires: Artikel Bestelnummer Li-ion-accu 18V/5,2 Ah 37731000 Acculader standaard (laadtijd ca. 110 min) 37734000 Snellader (laadtijd ca. 45 min) 37732000 Centreerapparaat met boorsjabloon Diamant volle boren (lengte: 60 mm) M 12 x 1,5; Ø 6 - 12 mm Diamant holle boren (lengte: 60 mm) M 12 x 1,5; Ø 6 - 12 mm Diamant volle boren (lengte: 150 mm) M 12 x 1,5; Ø 6 - 12 mm Diamant – nat – boren ½“m Ø 22 - 40mm Slijpblok 35910000 Toepassing voor Bestemd Doeleinde Samen met speciale natboren is de END 40 A gemaakt voor het boren van tegels, graniet, marmer, natuursteen enz. van 3,5-40 mm diameter. Opgelet!

Gebruik alleen originele EIBENSTOCK boren. Ze zijn speciaal ontwikkeld voor de END 40 A, hebben een hoge concentriciteit en werken zeer effectief. Bij gebruik van andere boren kunnen wij geen aansprakelijkheid aanvaarden! Veiligheidsvoorschriften Lees deze handleiding volledig en zorgvuldig. Houdt u aan de veiligheidsvoorschriften. Ook de algemene veiligheidsvoorschriften in de bijgesloten brochure dient u goed te lezen. Vraag om een demonstratie door de verkoper, voordat u de machine voor het eerst gebruikt. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

38 Voordat u gaat boren in plafonds of muren, verzeker u van de locatie van elektrische-, gas- of waterleidingen. Gebruik hiervoor een metaaldetectie apparaat indien nodig. Raadpleeg de leidinggevende technicus voor de exacte locatie van de leidingen voordat u gaat boren. Zorg bij het boren in plafonds dat het werkgebied eronder vrij is, in geval de boorkern valt. Zorg dat de machine niet aan direct regenwater blootgesteld wordt.  Gebruik de machine niet in een omgeving met explosie gevaar.  Boor niet in materiaal dat asbest bevat.  Wijzigingen aan de gereedschappen zijn verboden.  Na een werkonderbreking mag de boormachine alleen weer worden ingeschakeld als de boor gemakkelijk kan worden gedraaid.  Niet gebruiken indien delen van de behuizing, de knoppen beschadigd zijn.  Elektrisch gereedschap moet regelmatig visueel geïnspecteerd worden door een specialist.

 Tijdens gebruik van de boor mag nooit koelwater in de motor komen of in elektrische onderdelen.  Als er water lekt uit de ruimte tussen de tandwielkast en de watertoevoer, stop dan met werken en laat het apparaat repareren in een erkende servicewerkplaats.  De diamant-natboormachine END 40 A is niet geschikt voor bovenhands boren  Houd uw handen droog, schoon en vrij van olie en smeer.  Nicht in rotierende Teile fassen.  Personen onder de 16 jaar mogen deze machine niet bedienen.  Werk altijd geconcentreerd. Werk altijd op een weloverwogen manier en gebruik het gereedschap niet wanneer u niet geconcentreerd bent.  Houd de machine altijd met beide handen vast en houd een veilige staande positie aan. Houd altijd rekening met het reactiemoment van het gereedschap.  Verwijder de accu uit de machine voordat u aanpassingen, ombouw, onderhoud of reiniging uitvoert.

 Zorg ervoor dat het apparaat is uitgeschakeld wanneer u de batterij plaatst.  Veiligheidsinstructies voor het accupack:  Accupacks tegen vocht beschermen.  Accupacks niet aan vuur blootstellen.

39aanraking komt, onmiddellijk afspoelen met overvloedig water. Wanneer er accuvloeistof in uw ogen komt, was deze dan uit met schoon water en zoek onmiddellijk een arts op voor behandeling!  Transport van Li- Li-ion-accupacks:  Op de verzending van Li-ion accupacks is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Informeer bij het versturen van Li-ion accupacks naar de actueel geldende voorschriften. Informeer u ook bij uw transportbedrijf. Gecertificeerde verpakking is bij EIBENSTOCK verkrijgbaar. Verstuur accupacks alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u het accupack uit de machine. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren).

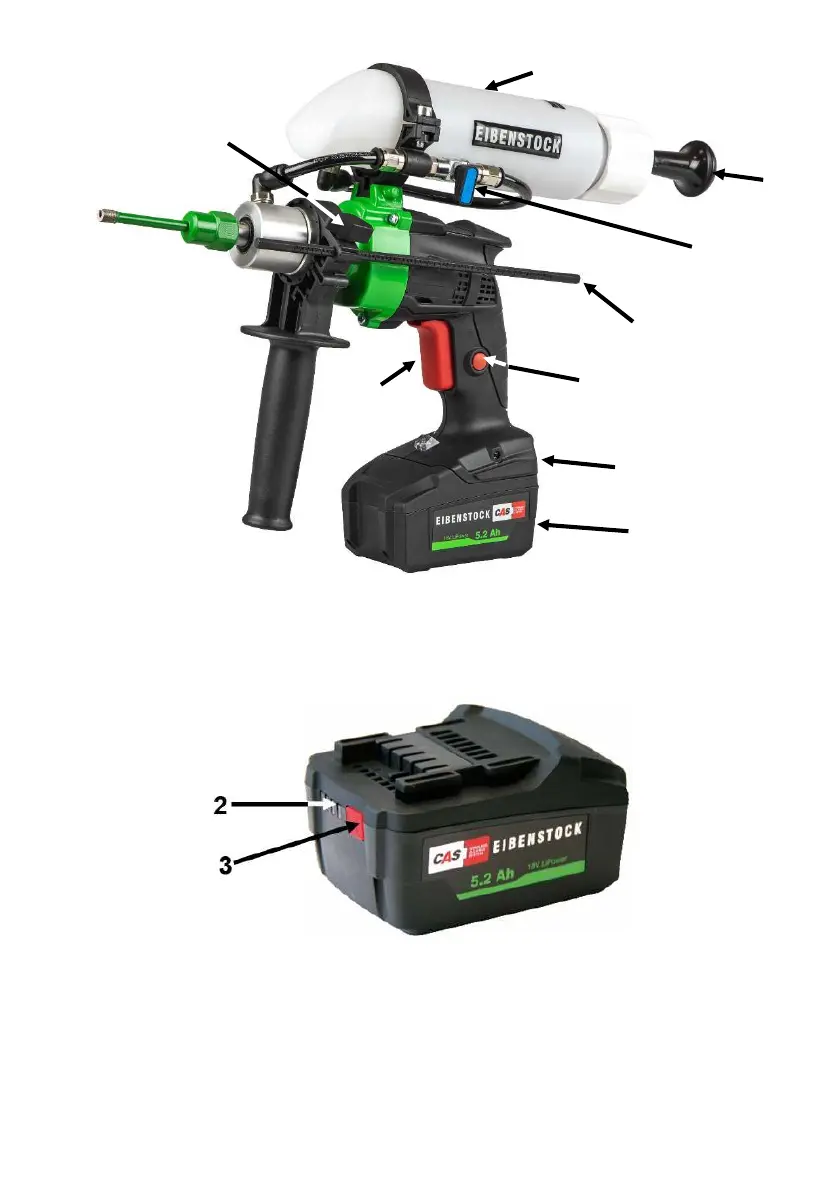

Kijk in de bijgesloten brochure voor meer veiligheidsvoorschriften Inbedrijfstelling Accupack: Het accupack (1) voor gebruik opladen. Laad het accupack bij vermogensverlies weer op. De optimale opslagtemperatuur ligt tussen 10°C en 30°C. Li-ion-accupacks „Li-Power“ hebben een capaciteits- en signaalindicatie (2): - Druk op toets (9) en de laadtoestand wordt door de LED-verlichting aangegeven. - Wanneer een LED-lampje knippert, is het accupack bijna leeg en moet het weer opgeladen worden. Accupack uitnemen: De toets voor de accupack-ontgrendeling (4) indrukken en het accupack (1) er naar voren uittrekken. Accupack inbrengen: Accupack (11) erop schuiven tot het inklikt. In-/uitschakelen Momentschakeling - boren uit de losse hand Inschakelen: aan-uitschakelaar (5) indrukken. Uitschakelen: aan-uitschakelaar (5) loslaten.

40Door het indrukken van de toets kan daarmee het toerental gereguleerd worden. Het gebruik is enkel voor de start en uitloop van de machine aanbevelenswaardig en dit om rondspattend materiaal te vermijden. Een continue werking met een verlaagd toerental leidt tot overbelasting omdat er dan minder koellucht ter beschikking van de motor staat en deze daardoor duidelijk sneller oververhit geraakt. Watertoevoer De END 40 A is uitgerust met een waterdruktank (7) om de boor van koelwater te voorzien. Om de waterdruktank te vullen, moet de pompeenheid (8) worden losgeschroefd. Vul de tank met ca. 0,5 lhelder water tot aan de markering "max.water" en schroef de pompeenheid er weer in. Zorg ervoor dat de kogelkraan (9) gesloten is tijdens deze procedure. Let er bij het vullen van de waterdruktank op dat er geen water in de luchtsleuven van de machine komt, gebruik zo nodig een trechter.

Pomp enkele malen om de waterdruk in de tank overeenkomstig te verhogen. Zorg ervoor dat er nergens ongecontroleerd water lekt! Boren Schakel de machine in en open de kogelkraan (9). Het debiet kan ook hiermee worden geregeld. De contactdruk tijdens het boren (vooral bij boordiameters vanaf 20 mm) moet zo worden gemeten dat de machine niet wordt overbelast. Een te hoge contactdruk leidt niet tot sneller boren. De gewenste boordiepte kan worden ingesteld met de diepteaanslag (10). Open de vleugelschroef (11) en trek de diepteaanslag naar buiten totdat de afstand tussen de punt van de boor en de punt van de diepteaanslag overeenkomt met de gewenste boordiepte. Gebruik de END 40 A alleen voor nat boren. Droog boren veroorzaakt schade aan de asafdichtingsringen en vroegtijdige slijtage van de boor. Verwisselen van de boor Waarschuwing!

Deze machine is erg zwaar en kan heet worden tijdens gebruik of scherpen. U kunt uw handen branden, snijden of scheuren of uw ledematen pletten tussen onderdelen.

41Sluit de stroomvoorziening af voordat u aan de machine gaat werken. Plaats de boorinrichting in de hoogste positie. Draag altijd beschermende handschoenen als u onderdelen vervangt. De booras heeft een rechtse draad Om de as vast te houden gebruikt u een steeksleutel SW 13 op de booras. Verwijder nooit de boor door erop te slaan (met een hamer) omdat dit beschadiging veroorzaakt aan de kernboor. Om verwijdering van de boor te vergemakkelijken, kunt u wat watervast vet op de booras. Onderhoud Reparaties mogen uitsluitend door gekwalificeerd, op basis van haar opleiding en ervaring geschikt personeel doorgevoerd worden. Het apparaat dient na iedere reparatie door een vakkundige elektromonteur gecontroleerd te worden. Het elektrische gereedschap is zodanig ontworpen, dat een minimum aan onderhoud noodzakelijk is. Regelmatig dienen echter volgende werkzaamheden uitgevoerd c.q.

dienen volgende componenten gecontroleerd te worden:  Het elektrogedeelte en de ventilatiesleuven moeten schoon worden gehouden  Let er tijdens de werkzaamheden op dat er geen vreemde voorwerpen terechtkomen in het inwendige van de roerinrichting.  Bij een uitval van het apparaat mag men een reparatie enkel in een erkende werkplaats laten uitvoeren. Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Het EIBENSTOCK-team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren. Milieubescherming Recyclage in plaats van afvalverwijdering Om beschadiging tijdens het transport te vermijden moet het apparaat in een stevige en stabiele verpakking geleverd worden.

42 Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee. Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen. Speciale instructies voor draadloze machines: Accu-packs mogen niet bij het huisvuil gegooid worden. Geef defecte of verbruikte accu-packs terug aan de EIBENSTOCK-handelaar. Ontlaad eerst het accupack in het elektrisch gereedschap alvorens het af te voeren. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren). Geluid en trilling Meetwaarden voor geluid bepaald volgens EN 62841-2-1.

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: Geluidsdrukniveau LpA 75 dB(A) Geluidsvermogenniveau LwA 86 dB(A) Onzekerheid K 3 dB Draag oorbescherming. Totale trillingswaarden ah en onzekerheid K bepaald volgens EN 62841-2-1: Trillingsemissiewaarde ah 2,7 m/s2 Onzekerheid K 0,3 m/s2 Het aangegeven trilniveau vertegenwoordigt de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter voor andere toepassingen met afwijkend inzetstuk of onvoldoende onderhoud gebruikt wordt, kan het trilniveau afwijken. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen toenemen. Voor een nauwkeurige taxatie van de belasting door trillingen dient er ook rekening gehouden te worden met de perioden, tijdens dewelke het apparaat uitgeschakeld is of weliswaar in werking is, maar niet effectief gebruikt wordt.

43Garantie Op Eibenstock-gereedschap staat garantie overeenkomstig de nationale, wettelijke bepalingen (de faktuur of leveringsbon geldt als garantiebewijs) Defecten, die aan natuurlijke slijtage, overbelasting of onvakkundige behandeling toe te schrijven zijn, zijn van de garantie uitgesloten. Defecten, die door materiaal- of fabricagefouten zijn ontstaan, worden gratis door levering van een nieuw onderdeel of reparatie verholpen. Klachten kunnen alleen ingewilligd worden, als het apparaat, zonder gedemonteerd te zijn geweest, naar de leverancier of naar een Eibenstock-werkplaats gezonden wordt.
