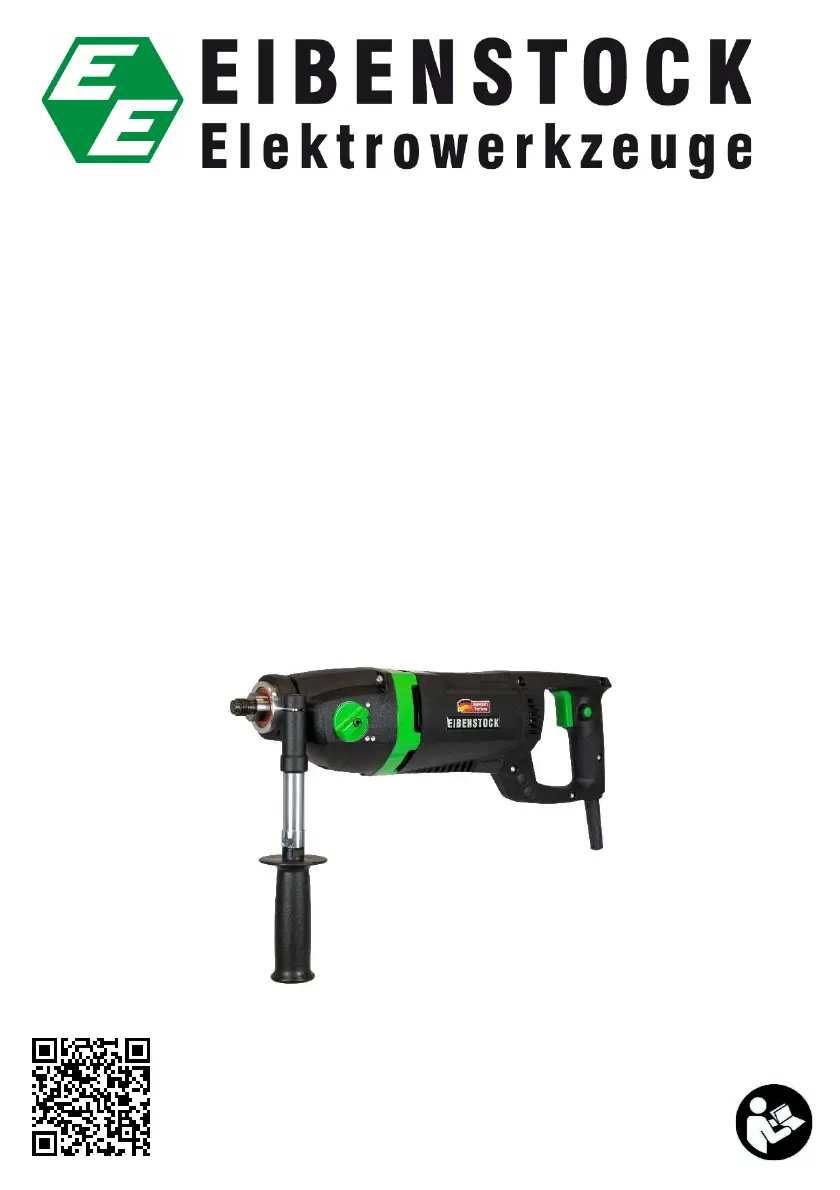

Eibenstock EHD 2002 S Handleiding

38 NEDERLANDS Belangrijke opmerkingen Belangrijke instructies en waarschuwingen zijn met symbolen op de machine aangegeven: Lees de gebruiksaanwijzing voordat u de machine in gebruik neemt. Werk geconcentreerd en wees voorzichtig. Houd je werkplek schoon en vermijd gevaarlijke situaties. Neem voorzorgsmaatregelen om de operator te bescher-men. Om jezelf te beschermen, raden we je aan de volgende beschermende maatregelen te nemen: Gehoorbescherming gebruiken Gebruik oogbescherming Gebruik een veiligheidshelm Gebruik beschermende handschoenen Gebruik beschermend schoeisel Draag een stofmasker Waarschuwing voor algemeen gevaar Waarschuwing voor gevaarlijke elektrische spanning Waarschuwing voor heet oppervlak Machine, boor en boorstandaard zijn zwaar - pas op voor knelgevaar

Stofafzuiging M 18 - 1 ¼" 35230000 Diamantboren voor droge kern 1 ¼" Ø 52 - 132 mm Centreerstangen Koperen ringen voor eenvoudig losmaken van de boor 35450000 Stofafzuiging HB 35242000 Verzinkboor M 16 68 en 82 mm Middenboor 35614000 Montageschacht M 18i - M 16a 35510000 Verzinkboor M 16 68 en 82 mm Nat-/droogzuiger DSS 35 M iP 09919000 Omvang van de levering Diamantboormachine, gebruiksaanwijzing, transportkoffer Beoogd gebruik De diamantboormachine EHD 2002 S is bedoeld voor commercieel gebruik en mag alleen worden bediend door geïnstrueerde personen . Hij kan zowel in een geschikte diamantboorinstallatie als uit de vrije hand worden ge-bruikt. In combinatie met een stofafzuigsysteem en de juiste boorkronen is

40 hij bedoeld voor het boren in baksteen, kalkzandsteen, gasbeton en verge-lijkbare materialen (behalve beton en steen). Veiligheidsinstructies Veilig werken met het apparaat is alleen mogelijk als u de gebruiksaanwijzing volledig leest en de daarin opge-nomen instructies strikt opvolgt. Daarnaast moeten de algemene veiligheidsinstructies in het bijgevoegde boekje worden opgevolgd. Ontvang vóór het eerste gebruik praktische instructies. Bewaar alle veiligheidsinformatie en instructies voor toekomstig gebruik. Als het aansluitsnoer tijdens het werk beschadigd raakt of wordt doorgesneden, raak het dan niet aan, maar trek on-middellijk de stekker uit het stopcontact. Gebruik het ap-paraat nooit met een beschadigd aansluitsnoer. Controleer voordat u in plafonds en muren boort de Boorlocatie voor verborgen elektriciteit, gas en Waterleidingen of andere media.

Controleer het werkgebied, bijvoorbeeld met een Metaaldetector. Raadpleeg de verantwoordelijke constructeur voordat u begint je werk om de exacte positie van het gat te bepalen. Beveilig het gebied bij het boren door plafonds van onderaf, omdat de boorkern er aan de onderkant uit kan vallen. Houd elektrisch gereedschap uit de buurt van regen of vocht. Het binnendringen van water in een elektrisch ge-reedschap verhoogt het risico op elektrische schokken.  Werk niet in explosiegevaarlijke omgevingen.  Werk niet op ladders.  Asbesthoudende materialen mogen niet worden verwerkt.  Draag het apparaat nooit aan de kabel en controleer het apparaat, de kabel en de stekker voor elk gebruik.  Laat schade alleen repareren door een specialist. Steek de stekker al-leen in het stopcontact als het apparaat is uitgeschakeld.  Manipulatie van het apparaat is niet toegestaan.

41  Schakel het apparaat uit als het om wat voor reden dan ook stopt. Dit voorkomt dat de machine plotseling opstart als er geen toezicht is.  Gebruik het apparaat niet als een onderdeel van de behuizing defect is of als de schakelaar, het netsnoer of de stekker beschadigd zijn.  Leid het netsnoer, het verlengsnoer en de aanzuigslang tijdens de werkzaamheden altijd naar achteren, weg van het apparaat.  Elektrisch gereedschap moet regelmatig visueel worden geïnspecteerd door een specialist.  Schakel de kernboor pas weer in nadat u uw werk hebt onderbroken en u zich ervan hebt verzekerd dat de kernboor vrij kan draaien.  Het apparaat mag alleen met twee handen of op een boorstandaard worden gebruikt.  Houd de handgrepen droog, schoon en vrij van olie en vet.  Grijp niet in draaiende onderdelen.  Personen jonger dan 16 jaar mogen het apparaat niet gebruiken.

 De gebruiker en personen in de omgeving moeten tijdens het gebruik van het apparaat een geschikte veiligheidsbril, veiligheidshelm, gehoor-bescherming, stofmasker, beschermende handschoenen en veilig-heidsschoenen dragen.  Houd het apparaat tijdens handmatige bediening altijd met beide handen vast en ga stevig staan. Let op het reactiekoppel van de machine in geval van een blokkering.  Werk altijd geconcentreerd. Ga voorzichtig te werk en gebruik het apparaat niet als je niet geconcentreerd bent.  Wees bijzonder voorzichtig bij het werken met droogboren in handmatige modus tussen 100 en 132 mm. Raadpleeg de bijlage voor meer veiligheidsinstructies. Elektrische aansluiting De EHD 2002 S is ontworpen in beschermingsklasse II. Het apparaat is uitgerust met een startstroombegrenzer. Deze voorkomt onbedoeld uitschakelen van de snelwer-kende automaten.

42 Aanbevolen minimale doorsneden en maximale kabellengten Netspanning Doorsnede in mm² 1,5 2,5 110V 20 m 40 m 230V 50 m 80 m Extra handvat In de handmatige modus mag de EHD 2002 S alleen worden bediend in combinatie met de meegeleverde extra handgreep. Deze wordt vanaf de voorkant bevestigd aan de hals van de versnellingsbak en vastgedraaid door de hen-del in de richting van de pijl te draaien. In-/uitschakelen Kortstondig schakelen Inschakelen: Druk op de aan/uit-schakelaar. Uitschakelen: Laat de aan/uit-schakelaar los. Permanent circuit Inschakelen: Druk de aan/uit-schakelaar in en vergrendel hem in de ingedrukte positie met de vergrendelknop. Uitschakelen: Druk de aan/uit-schakelaar opnieuw in en laat hem los. Attentie!  Gebruik de vergrendelknop alleen in de stand. Ge-bruik in handmatige modus is verboden.

 Wanneer de machine tot stilstand komt of de stroom-toevoer wordt onderbroken, moet de vergrendelknop onmiddellijk worden losgelaten door op de aan/uit-schakelaar te drukken.  De machine is uitgerust met een elektronische bedieningsschakelaar met vergrendelingsmechanisme.  Hoe verder de schakelknop wordt ingedrukt, hoe hoger de snelheid. Dit vergemakkelijkt nauwkeurig plaatsboren.  Werk bij normaal bedrijf altijd op volle snelheid.  Voortdurend werken met een lagere snelheid leidt tot overbelasting, omdat de motor dan minder koellucht beschikbaar heeft en dus veel sneller oververhit raakt.

43 Versnelling  De EHD 2002 S heeft een versnellingsbak met 2 versnellingen.  Pas de snelheid aan de boordiameter aan.  Draai de versnellingspook naar de eerstvolgende hogere of lagere versnelling.  Als de machine niet kan worden geschakeld, on-dersteun het schakelproces dan door de bewer-kingsspil iets te draaien.  Kort in- en uitschakelen kan het kiezen van een ver-snelling ook gemakkelijker maken. Waarschuwing!  Schakel de versnellingsbak alleen bij stilstand!  Gebruik nooit geweld om te schakelen!  Gebruik geen gereedschap zoals een tang of hamer om te schakelen! Kernbits Gebruik alleen boorkronen die geschikt zijn voor het te boren materiaal. U beschermt de kernboor als u alleen ronde en niet-vervormde kernbits ge-bruikt. Zorg voor voldoende ruimte tussen de diamantsegmenten en het boorlichaam. Boren verwisselen Let op!

Het gereedschap kan heet worden tijdens gebruik of tijdens het slijpen. Je kunt je handen branden of jezelf snijden of scheuren aan de segmenten. Draag daarom altijd beschermende handschoenen bij het verwisselen van gereedschap. De boorspindel is voorzien van rechtse schroefdraad. Gebruik altijd een steeksleutel van 24 mm als tegenhouder, die op de booras wordt geplaatst. Maak de boorspindel nooit los met slagen (hamer), omdat dit de boorspin-del en de kernboor beschadigt. Een beetje watervast vet op de schroefdraad van de boorspindel en een ko-peren ring tussen de spindel en de boor maken het gemakkelijker om de boor los te draaien.

44 Boren met afzuiging Het stof dat tijdens het werk vrijkomt, is schadelijk voor de gezondheid. Daarom moet bij droogboren een stofafzuiging worden gebruikt of een stof-masker worden gedragen. Bij de EHD 2002 S is een stofafzuiging verkrijg-baar, waarmee boorkronen met een 1¼" schroefdraadaansluiting direct kun-nen worden gebruikt. De bijpassende nat/droogzuiger van stofklasse M is verkrijgbaar als accessoire. Het gebruik van een stofafzuiger is ook een voor-waarde voor optimale snijprestaties van de boor (luchtkoeling). Neem bij de keuze van geschikte boren voor verschillende materialen de instructies van de borenfabrikant in acht. Plaats de centreerpunt zodanig dat deze in de werkspil grijpt. Schroef vervolgens de bijbehorende droge kernboor op de werkspil. Druk op de aan/uit-schakelaar en boor totdat de segmenten zich ca. 5 mm in het te boren materiaal hebben gewerkt.

Verwijder dan de centreerpunt. Plaats vervolgens de kernboor in de bestaande groef en maak het boren af. Pas de voedingssnelheid aan de kroondiameter en het vermogen van de machine aan. Als het boorgereedschap vastloopt, probeer het dan niet te ontgrendelen door de machine aan en uit te zetten. Dit leidt tot voortijdige slijtage van de slipkoppeling. Schakel de machine onmiddellijk uit en maak de boorkern los door deze met een geschikte sleutel rechtsom en linksom te draaien. Trek de machine voorzichtig uit het boorgat. Na het boren Verwijder de boorkern als deze in de boor blijft zitten  Koppel de boor los van de motor (indien mogelijk).  Plaats de boor verticaal.  Tik lichtjes op de buis met een hamer totdat de kernboor eruit glijdt.

Forceer de kernboor nooit tegen een wand en gebruik nooit ge-reedschap zoals een hamer of moersleutel, omdat dit de buis zal ver-vormen en de kernboor niet kan worden losgemaakt of hergebruikt. Boorkern uit een blind gat verwijderen Breek de kern met een wig of een hefboom.

45 Bescherming tegen overbelasting De EHD 2002 S is uitgerust met een mechanische, elektronische en thermi-sche overbelastingsbeveiliging om de operator, de motor en de boor te be-schermen. Mechanisch: Als de boor plotseling vastloopt, wordt de terugslag van de machine beperkt tot een reactiekoppel dat door de operator kan worden geregeld met een slipkoppeling. Elektronisch: Bij overbelasting schakelt het apparaat automatisch uit via de elektronica. Na het ontlasten en het uit- en weer inscha-kelen van het apparaat kan het werk gewoon worden voortgezet. Thermisch: Een thermokoppel wordt gebruikt om de motor te bescher-men tegen vernietiging bij langdurige overbelasting. In dit ge-val wordt de machine automatisch uitgeschakeld en kan deze pas opnieuw worden gestart nadat deze voldoende is afgekoeld (ca. 2 min).

De afkoeltijd is afhankelijk van de opwarming van de motorwikkeling en de omgevingstempe-ratuur. Veiligheidskoppeling De veiligheidskoppeling is ontworpen om schokken en overmatige belasting op te vangen. Het is geen absolute bescherming, dus je moet voorzichtig boren. Om goed te blijven functioneren, mag hij niet langer dan 2 seconden slippen. Als hij langer slipt, wordt de veiligheidskoppeling vernield. Als de koppeling overmatig versleten is, moet deze door een erkende werk-plaats worden vervangen. Verzorging en onderhoud Trek altijd de stekker uit het stopcontact voordat u met onderhouds- of reparatiewerkzaamheden begint! Reparaties mogen alleen worden uitgevoerd door gekwalificeerd personeel met de juiste opleiding en ervaring. Na elke reparatie moet het apparaat wor-den gecontroleerd door een gekwalificeerde elektricien.

Het elektrische apparaat is ontworpen om een minimum aan zorg en onder-houd te vereisen. De volgende werkzaamheden moeten echter regelmatig worden uitgevoerd of onderdelen moeten regelmatig worden gecontroleerd:  Het elektrische gereedschap moet schoon worden gehouden.

46  Er mogen geen vreemde voorwerpen in het elektrische apparaat wor-den geplaatst.  De koolborstels moeten na ongeveer 300 bedrijfsuren door een specia-list worden gecontroleerd. Als ze minder dan 5 mm lang zijn, moeten ze worden vervangen door nieuwe originele borstels. Deze moeten onge-veer 20 minuten worden ingereden door de machine stationair te laten draaien.  De tandwielkast en de motor moeten na ongeveer 500 bedrijfsuren worden gereinigd. Omdat op dit punt een algemene inspectie van alle componenten vereist is, moet de machine naar een erkende werkplaats worden gestuurd. De klantenservice beantwoordt je vragen over de reparatie en het onder-houd van je product en over reserveonderdelen. Het toepassingsadviesteam van EIBENSTOCK helpt u graag met al uw vra-gen over onze producten en de bijbehorende accessoires.

Bescherming van het milieu Terugwinning van grondstoffen in plaats van afvalver-wijdering Om schade tijdens het transport te voorkomen, moet het apparaat in een stevige verpakking worden geleverd. De verpakking, het apparaat en de accessoires zijn gemaakt van recyclebare materialen. De plastic onderdelen van het apparaat zijn gelabeld op materiaal. Dit maakt een milieuvriendelijke, gesorteerde afvoer via de daarvoor bestemde inzamelfaciliteiten mogelijk. Alleen voor EU-landen Gooi elektrisch gereedschap niet bij het huisvuil! In overeenstemming met de Europese Richtlijn 2012/19/EU betreffende afgedankte elektrische en elek-tronische apparatuur en de omzetting daarvan in natio-nale wetgeving, moet gebruikt elektrisch gereedschap apart worden ingezameld en op milieuvriendelijke wijze worden gerecycled.

47 Draag gehoorbescherming. Totale trillingswaarden ah en onzekerheid K bepaald volgens EN 62841-2-1: Trillingsemissiewaarde ah 3,9 m/s2 Onzekerheid K 1,5 m/s2 Het aangegeven trilniveau vertegenwoordigt de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter voor andere toepassingen met afwijkend inzetstuk of onvoldoende onderhoud gebruikt wordt, kan het trilniveau afwijken. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen toenemen. Voor een nauwkeurige taxatie van de belasting door trillingen dient er ook rekening gehouden te worden met de perioden, tijdens dewelke het apparaat uitgeschakeld is of weliswaar in werking is, maar niet effectief gebruikt wordt. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen afnemen.

Leg bijkomende veiligheidsmaatregelen ter bescherming van de bediener vóór de uitwerking van trillingen vast, zoals bijvoorbeeld het onderhoud van elektrisch gereedschap en inzetstukken, het warm houden van de handen, de organisatie van arbeidsprocessen. Stofbescherming Stof van materialen zoals loodhoudende verf, sommige houtsoorten, mine-ralen en metaal kan schadelijk zijn voor de gezondheid. Het aanraken of inademen van het stof kan allergische reacties en/of aandoeningen aan de luchtwegen veroorzaken bij de gebruiker of mensen in de omgeving. Bepaalde stoffen zoals eiken- of beukenstof worden als kankerverwekkend beschouwd, vooral in combinatie met additieven voor de behandeling van hout (chromaat, houtconserveringsmiddelen). Asbesthoudend materiaal mag alleen door specialisten worden behandeld.  Gebruik indien mogelijk een stofafzuigsysteem.

 Gebruik een industriële stofzuiger (stofklasse M) voor hout- en/of mi-neraalstof samen met dit elektrische gereedschap voor een hoge mate van stofafzuiging.  Zorg ervoor dat de werkplek goed geventileerd is.

48 Garantie In overeenstemming met onze Algemene Leveringsvoorwaarden geldt een garantieperiode van 12 maanden voor materiële gebreken bij zakelijke trans-acties met ondernemers (bewijs door factuur of afleverbon). Dit geldt niet voor schade veroorzaakt door natuurlijke slijtage, overmatig gebruik of onjuiste behandeling. Schade veroorzaakt door materiaal- of fabricagefouten wordt gratis hersteld of vervangen. Klachten kunnen alleen worden erkend als het apparaat in niet-gemonteerde staat naar de leveran-cier of een door Eibenstock erkende werkplaats wordt gestuurd.
