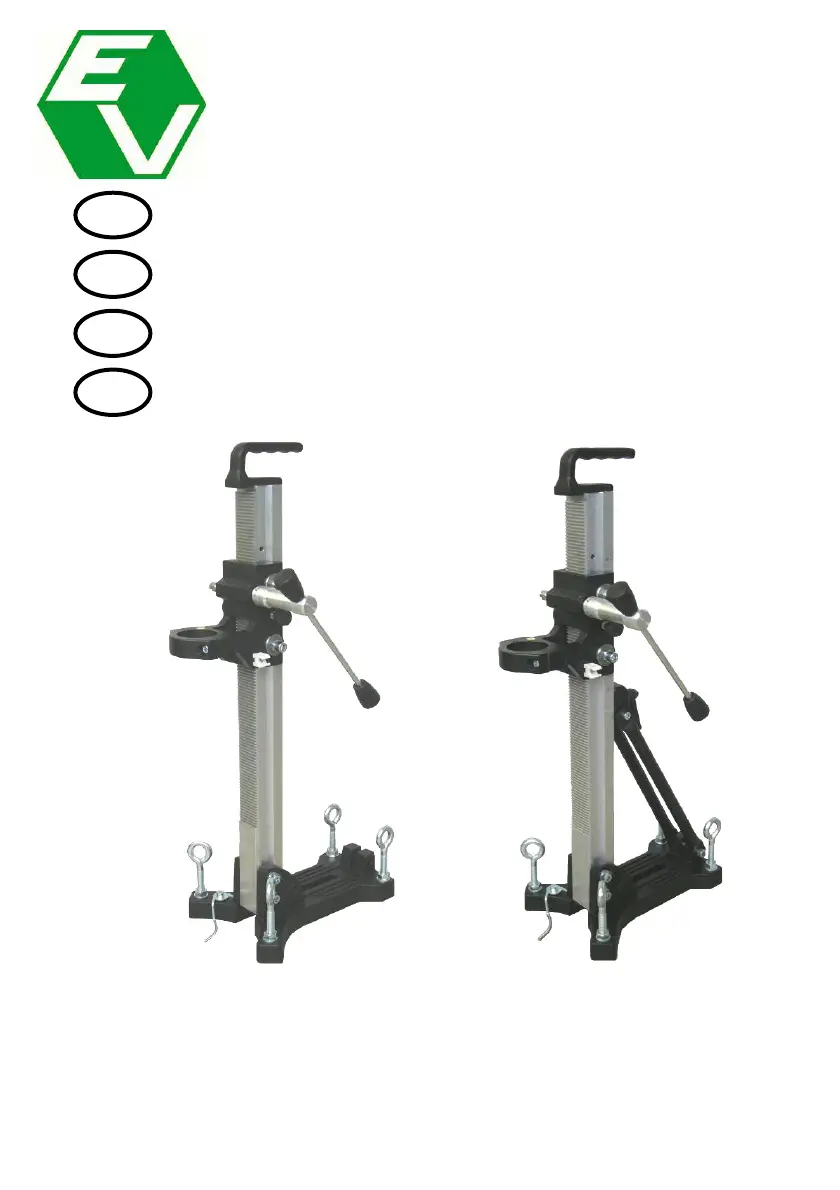

Eibenstock BST 102/60 Handleiding

27 NEDERLANDS Belangrijke richtlijnen en veiligheidsvoorschriften staan met symbolen op de machine Opgelet: Veiligheidsregels Opgelet: Gevaarlijk voltage Opgelet: Heet oppervlak Het gereedschap, de kernboor en de steun zijn zwaar Opgelet: Risico op verpletterd worden Gevaar op scheurwonden en snijwonden Draag tijdens uw werk een veiligheidsbril, oorbescherming, beschermende handschoenen en stevige werkkleding! Draag een geluidwerende helm Draag een veiligheidsbril Wear protective helmet Draag werkhandschoenen Draag werklaarzen Haal de stekker uit het stopcontact voordat u ingrepen op het apparaat verricht!

Toepassing voor Bestemd Doeleinde De diamantboorinstallatie BST 152/53 en de BST 152/60 is ontworpen voor diamant kernboren met een spantangdiameter van 53 (60). De maximale boordiameter mag bij de BST 102/53(60) niet groter zijn dan 152 mm. De fabrikant is niet aansprakelijk in het geval van verkeerd gebruik of misbruik.

29 Gebruik Controleer na elke herafstelling altijd of de schroeven stevig zijn aangedraaid om een zo veilig mogelijk gebruik van de boorinstallatie te garanderen. Monteren van bedieningshefboom  Monteer de hefboom (1) op de linker of rechterkant van de slede (2), afhankelijk van de uit te voeren werkzaamheden.  Controleer dat de hefboom (1) goed vast zit. 2 De Boorinstallatie Verankeren Verankering in beton d.m.v. geleidepinnen Voor metselwerk moeten Rawl-Geleidepinnen worden gebruikt.  Markeer de positie van de boorgaten voor bevestiging op het te boren oppervlak.  Boor een gat (Ø 15) 50 mm diep (A) waarin de geleidepin M12 (B) zal worden geplaatst; steek de geleidepin erin en zet het vast met de geleidepinsleutel (C).  Schroef de snelklemschroef (D) in de geleidepin.

30 Verankering op de vloer d.m.v. onderdruk Gebruik de onderdrukmontage nooit op de muur of boven het hoofd! Het oppervlak waarop de basis wordt verankerd, moet voor lage-drukmontage vlak zijn, niet poreus en zonder barsten. Als dit niet het geval is, kan dit montagetype niet worden gebruikt. U hebt voor de onderdrukmontage een onderdrukpomp en onderdrukslang nodig (zie afbeelding. Deze onderdelen zijn op verzoek verkrijgbaar. Sluit de boorinstallatie aan op de onderdrukpomp d.m.v. een onderdrukslang. Zet de boorinstallatie in de juiste positie en schakel de pomp in. Zorg ervoor dat alle vier nivelleerschroeven in de voetplaat teruggedraaid zijn en dat een lage druk van -0,8 bar wordt verkregen. Druk op de ventielknop in het hendel om de boorinstallatie te ontlasten (onderdruk ontsnapt) en opnieuw af te stellen.

De onderdrukpomp moet tijdens de gehele gebruiksduur blijven werken en zondig geplaatst worden dat u de manometer kunt zien. Controleer of de boorinstallatie stevig is verankerd voordat u begint met boren! Bevestiging d.m.v. de snelsteuneenheid Om de boorinstallatie vast te kunnen zetten d.m.v. de snelsteuneenheid, moet de afstand tot de tegenoverstaande muur tussen 1,7 m en 3 m zijn. Plaats de boorinstallatie op de gewenste plek. Plaats de snelsteuneenheid zo dicht mogelijk achter de ondersteuning op de basis van de installatie. Bevestig de boorinstallatie door de arm (G) rechtsom te draaien. Zet het vast in positie d.m.v. de daarvoor bestemde bout (H). Opgelet! Het is belangrijk dat de boorinstallatie stevig op het oppervlak is verankerd. Incorrecte bevestiging kan leiden tot persoonlijk letsel of beschadiging van de booreenheid.

Ongecontroleerde bewegingen tijdens het boren kunnen ervoor zorgen dat de boorkop tegen het oppervlak slaat waardoor stukjes van de segmenten af kunnen breken. De boorkop kan ook scheef komen te zitten in het boorgat, waardoor het beschadigd raakt. H G

31 De Kernboormotor Bevestigen Draag werkhandschoenen! Let op! Bij het monteren van de machine bestaat het risico op verbrijzeling. 3  Beweeg de machinehouder (2) omhoog totdat de vergrendelpen (5) in de kolom vergrendelt.  Verwijder beide inbusbouten M8 (3) en verwijder de klem (4).  Zet de kernboor (M) op de slede en zet de klem (4) vast m.b.v. de inbusbouten (3). Gebruiksaanwijzingen Neem a.u.b. de volgende opmerkingen in acht voor veilig gebruik van het apparaat: Details van de werkomgeving  Houd de werkomgeving vrij van alles waardoor bedieningen belemmerd kunnen worden.  Zorg voor voldoende verlichting in de werkomgeving.  Volg de regelgevingen m.b.t. de stroomaansluiting. 2 5 4

32  Leg de voedingskabel zodanig neer dat het geen beschadiging kan oplopen door de boor.  Zorg ervoor dat u de werkomgeving in het oog kunt houden en dat alle benodigde gebruikselementen en veiligheidinstallaties bereikbaar blijven.  Houd andere personen uit de werkomgeving om ongelukken te voorkomen. Ruimtevereisten voor gebruik en onderhoud Houd wanneer mogelijk een vrije ruimte voor gebruik en onderhoud van ca. 2 m rondom de boorpositie, zodat u veilig kunt werken en onmiddellijk toegang hebt in geval van een storing. Boren Hellend boren Draai beide inbusbouten M10 los met de meegeleverde sleutel SW 8. Zet de kolom onder de gewenste hoek en draai beide bouten weer vast. Zet na het boren de kolom weer in de 90°stand. Draai de schroefklem op de steun los. De schaalverdeling op de getande kolom maakt het gemakkelijker om de boorhoek in the stellen.

Boor in het begin heel langzaam, omdat de boor maar met een klein deel van het snijoppervlak in het materiaal snijdt. Als u te snel of met teveel druk boort, kan de boor vastlopen. Om de maximale boordiepte te kunnen bereiken dient u waarschijnlijk een verlenging voor de boor te gebruiken!

Opgelet:  U dient na elke tiende boring te controleren of de schuifstukken niet langer stevig bevestigd zijn wegens boortrillingen.  Mocht de positie zijn veranderd, dan kunt u het als volgt opnieuw afstellen:  Draai de contramoer op de inbusbouten los m.b.v. een steeksleutel SW 17  Stel de inbusbouten en de stand van het aandrukdeel op de kolom met een ringsleutel SW 8.  Draai de contramoer weer vast en controleer dat de slede soepel over de kolom schuift. Handelingen bij Storing Schakel de machine in geval van storing uit en koppel het los van het lichtnetwerk. Ingrepen op het elektrische systeem van de machine mogen uitsluitend door een specialist worden uitgevoerd.

34 Probleemoplossing Op Eibenstock-gereedschap staat garantie overeenkomstig de nationale, wettelijke bepalingen (de faktuur of leveringsbon geldt als garantiebewijs) Defecten, die aan natuurlijke slijtage, overbelasting of onvakkundige behandeling toe te schrijven zijn, zijn van de garantie uitgesloten. Defecten, die door materiaal- of fabricagefouten zijn ontstaan, worden gratis door levering van een nieuw onderdeel of reparatie verholpen. Klachten kunnen alleen ingewilligd worden, als het apparaat, zonder gedemonteerd te zijn geweest, naar de leverancier of naar een Eibenstock-werkplaats gezonden wordt. Verklaring van Conformiteit De machine (d.w.z. ETN 2001 P) gebruikt in deze boorinstallatie moet voldoen aan de vereisten beschreven in de specificaties van de boorinstallatie (d.w.z. boordiameter, motorbevestiging).

Wij verklaren hierbij dat dit apparaat ontwikkeld is in overeenstemming met 2006/42/EC. Dit apparaat mag niet in bedrijf worden gesteld totdat bepaald is dat het Elektrisch Gereedschap aan te sluiten op dit apparaat voldoet aan 2006/42/EC (herkenbaar door de CE-markering op het Elektrisch Gereedschap). Vakuum Technik GmbH Eibenstock Lothar Lässig 08.05.2014 storing mogelijke oorzaak reparatie Booreenheid heeft teveel speling (vibratie) Steun zit los Geleiding teveel speling Versleten slagstuk Pas de vleugelmoer aan Pas geleiding aan (zie pagina 18) Vervang slagstuk Garantie
