Eibenstock EPG 300 A Handleiding

34 NEDERLANDS Belangrijke richtlijnen Belangrijke richtlijnen en veiligheidsvoorschriften staan met symbolen op de machine Gebruiksaanwijzing lezen Werk voorzichtig en geconcentreerd. Houd uw werkplek schoon en vermijd gevaarlijke situaties. Neem voorzorgsmaatregelen om de gebruiker te beschermen. Pour votre protection quelques mesures de sécurité doivent être prises: Draag een geluidwerende helm Draag een veiligheidsbril Draag altijd een stofmasker Draag werkhandschoenen Technische gegevens Pleister Freesmachine EPG 300 A Nominale spanning: 18 V Onbelast snelheid: 180 min-1 Maximale grootte van de slijpschijf: 300 mm (Basisplaat) Gereedschapshouder: Speciaal / velcro Gewicht (zonder accupack): (met accupack): 3,6 kg 3,9 kg

35 Bestelnummer: 065A3000 Leveringsomvang Pleister freesmachine met 2 stuks accupack 18V / 5,2 Ah, laadapparat, basisplaat, sponsbord en handleiding in behuizing. Toepassing voor Bestemd Gebruik De pleister freesmachine EPG 300 A is in combinatie met de correcte apparatuur geschikt voor bewerking van kalksteencement en gipsgebaseerde oppervlaktes, voor reliëfdoeleinden en voor het frezen van isolatieborden in geval van volledige hittebeveiliging. Gebruik uitsluitend originele CAS (Cordless Alliance System) accupacks. Beschikbare Accessoires Afb. Bestelnr. Artikel Toepassing 1 37731000 Li-Ion accupack 18V / 5,2 Ah 2 37734000 Oplader standaard Oplaadtijd ca. 110 minuten 3 37732000 Snellader Oplaadtijd ca.

45 minuten 4 3772C000 Basisplaat (Klett) Ø 300 mm Basishouder voor alle Klett schijven 5 3772D000 Sponsbord Ø 320 mm Voor frezen van kalksteencement-gebaseerde oppervlaktes 6 3772E000 Rubberen sponsschijf Ø 300 mm Voor frezen van kalksteencement –en gipsgebaseerd pleister 12 3772F000 Schurende schijfkorund P24 Ø 300mm Voor frezen van isolatieborden in geval van volledige hittebeveiliging Veiligheidsvoorschriften Lees deze handleiding volledig en zorgvuldig. Houdt u aan de veiligheidsvoorschriften. Ook de algemene veiligheidsvoorschriften in de bijgesloten brochure dient u goed te lezen. Vraag om een demonstratie door de verkoper, voordat u de machine voor het eerst gebruikt. Raak de kabel niet aan indien deze beschadigd is tijdens werkzaamheden en sluit onmiddellijk de stroomvoorziening af. Gebruik de machine nooit met een beschadigde kabel.

36 Zorg dat de machine niet aan direct regenwater blootgesteld wordt. Er mag geen spuitwater in de buurt van de machine zijn. Wees voorzichtig bij het hanteren van natte sponsschijven.  Gebruik de machine niet in een omgeving met explosie gevaar.  Gebruik de machine niet op een ladder. Modifications of the tool are prohibited.  Manipulatie van de machine leidt tot verbeuring van de garantie.  Niet gebruiken indien delen van de behuizing beschadigd zijn.  Controleer de accessoires vóór ingebruikname. Gebruik geen enkele producten die gebroken, gebarsten of op andere wijze beschadigd zijn.  Controleer vóór gebruik of het apparaat correct bevestigd en vergrendeld is. Laat het op een veilige plek ca. 30 seconden stationair draaien. Schakel het onmiddellijk uit als er aanzienlijke vibraties optreden of andere defecten herkenbaar zijn.

 Elektrisch gereedschap moet regelmatig visueel geïnspecteerd worden door een specialist.  Raak de draaiende onderdelen niet aan.  Personen onder de 16 jaar mogen deze machine niet bedienen.  De gebruiker en mensen in zijn omgeving dienen passende veiligheidsbrillen, een veiligheidshelm, gehoorbescherming en veiligheidshandschoenen te dragen tijdens gebruik van de machine.  Controleer de accessoires vóór ingebruikname. Gebruik geen enkele producten die gebroken, gebarsten of op andere wijze beschadigd zijn.  Houd uw handen droog, schoon en vrij van olie en smeer.  Houd tijdens de werking het gereedschap met beide handen vast.  Opgelet. Het gereedschap stopt niet onmiddellijk na uitschakeling.  Verwijder de accu uit de machine voordat u aanpassingen, ombouw, onderhoud of reiniging uitvoert.  Zorg ervoor dat het apparaat is uitgeschakeld wanneer u de batterij plaatst.

 Veiligheidsinstructies voor het accupack:  Accupacks tegen vocht beschermen.  Accupacks niet aan vuur blootstellen.  Geen defecte of vervormde accupacks gebruiken.  Accupacks niet openen.

 Contacten van de accupacks niet aanraken of kortsluiten.  Uit defecte Li-Ion-accupacks kan een licht zure, brandbare vloeistof lopen. Als accuvloeistof naar buiten stroomt en met de huid in aanraking komt, onmiddellijk afspoelen met overvloedig water. Wanneer er accuvloeistof in uw ogen komt, was deze dan uit met schoon water en zoek onmiddellijk een arts op voor behandeling.  Transport van Li- Li-ion-accupacks:  Op de verzending van Li-ion accupacks is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van.

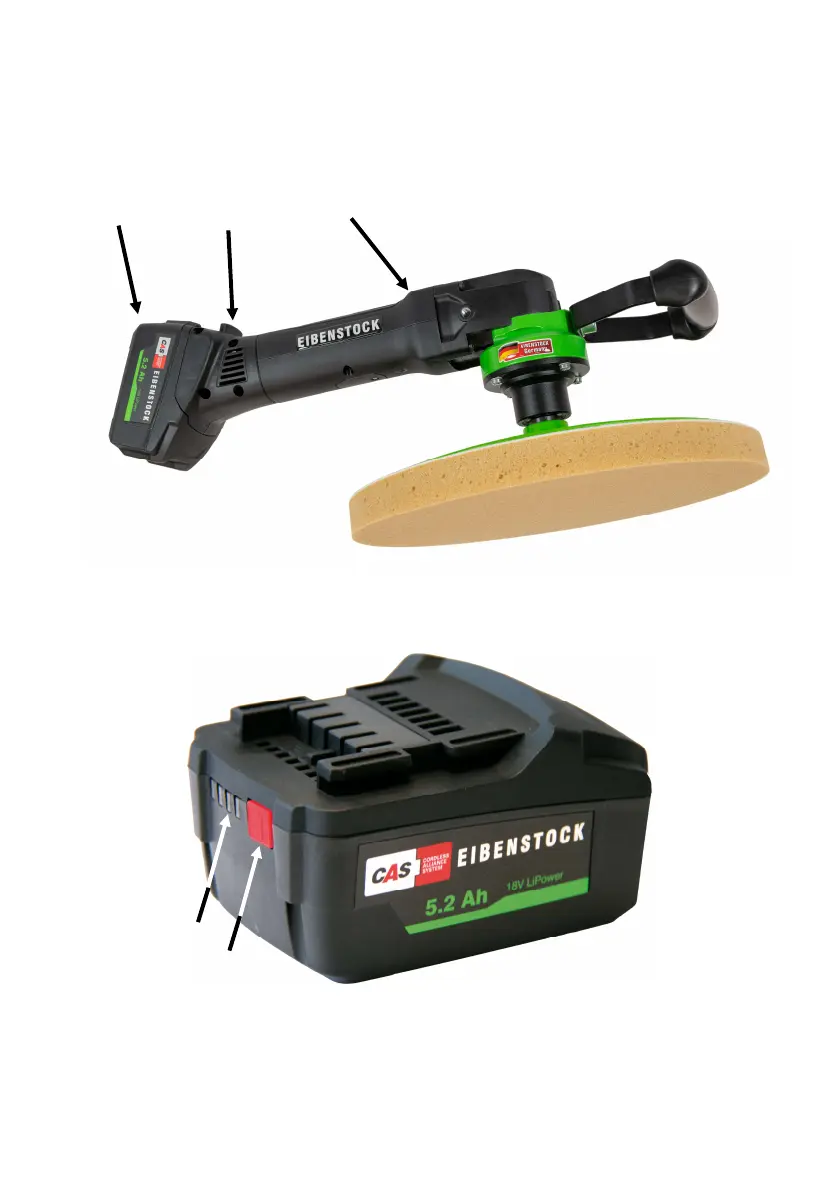

37 toepassing. Informeer bij het versturen van Li-ion accupacks naar de actueel geldende voorschriften. Informeer u ook bij uw transportbedrijf. Gecertificeerde verpakking is bij EIBENSTOCK verkrijgbaar. Verstuur accupacks alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u het accupack uit de machine. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren). Kijk in de bijgesloten brochure voor meer veiligheidsvoorschriften Inbedrijfstelling Accupack: Het accupack (1) voor gebruik opladen. Laad het accupack bij vermogensverlies weer op. De optimale opslagtemperatuur ligt tussen 10°C en 30°C. Li-ion-accupacks „Li-Power“ hebben een capaciteits- en signaalindicatie (2): - Druk op toets (9) en de laadtoestand wordt door de LED-verlichting aangegeven.

- Wanneer een LED-lampje knippert, is het accupack bijna leeg en moet het weer opgeladen worden. Accupack uitnemen: De toets voor de accupack-ontgrendeling (4) indrukken en het accupack (1) er naar voren uittrekken. Accupack inbrengen: Accupack (11) erop schuiven tot het inklikt. Draaibaar accupack: Het achterdeel van de machine kan in 3 stappen 270° worden gedraaid, zodat de vorm van de machine aangepast kan worden aan de arbeidsomstandigheden. Alleen in ingeklikte stand gebruiken. Aan-/uitschakelen Inschakelen: Schakelschuif (5) naar voren schuiven. Voor de continu-inschakeling deze vervolgens naar beneden klappen tot hij inklikt. Uitschakelen: Op het achterste uiteinde van de schakelschuif (5) drukken en loslaten. Bij de continu-inschakeling loopt de machine verder wanneer hij uit de hand wordt getrokken.

38 Accessoires Verwisselen De basisplaat en krasschijf monteren: Plaats de basisplaat of krasschijf op de hoofdas en bevestig m.b.v. de inbegrepen schroef. De werkschijf monteren: Plaats de werkschijf centraal op de Velcro plaat. De gehele schijf moet op de Velcro plaat vastklemmen, zodat de schijf stevig is bevestigd. Opgelet! Controleer of de accessoires in de exacte positie zit voordat u begint te werken. Laat de machine in een veilige positie een tijdje werken. Stop de machine onmiddellijk als het niet soepel lijkt te draaien. Gebruiksaanwijzingen Schakel de machine in en plaats het voorzichtig op het te bewerken oppervlak. Houd de machine met beide handen vast en beweeg het op lineaire of draaiende wijze. ! Opgelet! Raak geen draaiende onderdelen aan! Pleister frezen: Let altijd goed op de productinformatie en gebruiksaanwijzingen van de pleisterfabrikant.

U kunt een optimaal resultaat behalen door de gebruiksaanwijzingen en wachttijden van het pleister in acht te nemen. ! Opgelet! Dompel de werkschijf nooit in water! Onderhoud Sluit de stroomtoevoer af voordat u gaat werken aan de machine! Reparaties mogen uitsluitend door gekwalificeerd, op basis van haar opleiding en ervaring geschikt personeel doorgevoerd worden. Het apparaat dient na iedere reparatie door een vakkundige elektromonteur gecontroleerd te worden. Het elektrische gereedschap is zodanig ontworpen, dat een minimum aan onderhoud noodzakelijk is. Regelmatig dienen echter volgende werkzaamheden uitgevoerd c.q. dienen volgende componenten gecontroleerd te worden:  Het elektrogedeelte en de ventilatiesleuven moeten schoon worden gehouden

39  Let er tijdens de werkzaamheden op dat er geen vreemde voorwerpen terechtkomen in het inwendige van de roerinrichting.  Bij een uitval van het apparaat mag men een reparatie enkel in een erkende werkplaats laten uitvoeren. Milieubescherming Recyclage in plaats van afvalverwijdering Om beschadiging tijdens het transport te vermijden moet het apparaat in een stevige en stabiele verpakking geleverd worden. Verpakking, apparaat en toebehoren zijn van recycleerbaar materiaal vervaardigd en moeten dienovereenkomstig behandeld en verwerkt worden. De plastic elementen van het apparaat zijn speciaal gemerkt. Hierdoor kunnen ze op milieubewuste wijze gesorteerd en/of geëlimineerd worden door ze te deponeren bij de aanbevolen inzamelinstallaties. Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee!

Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen. Ontlaad eerst het accupack in het elektrisch gereedschap alvorens het af te voeren. De contacten tegen kortsluiting beschermen (bijv. Met tape isoleren). Geluid en trilling Meetwaarden voor geluid bepaald volgens EN 60745. Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: Geluidsdrukniveau LpA 77 dB(A) Geluidsvermogenniveau LwA 88 dB(A) Onzekerheid K 3 dB Draag oorbescherming !

Totale trillingswaarden ah en onzekerheid K bepaald volgens EN 60745: Trillingsemissiewaarde ah 2,5 m/s2 Onzekerheid K 1,5 m/s2 Het aangegeven trilniveau vertegenwoordigt de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter voor andere toepassingen met afwijkend inzetstuk of onvoldoende

40 onderhoud gebruikt wordt, kan het trilniveau afwijken. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen toenemen. Voor een nauwkeurige taxatie van de belasting door trillingen dient er ook rekening gehouden te worden met de perioden, tijdens dewelke het apparaat uitgeschakeld is of weliswaar in werking is, maar niet effectief gebruikt wordt. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen afnemen. Leg bijkomende veiligheidsmaatregelen ter bescherming van de bediener vóór de uitwerking van trillingen vast, zoals bijvoorbeeld het onderhoud van elektrisch gereedschap en inzetstukken, het warm houden van de handen, de organisatie van arbeidsprocessen.

Garantie Op Eibenstock-gereedschap staat garantie overeenkomstig de nationale, wettelijke bepalingen (de faktuur of leveringsbon geldt als garantiebewijs) Defecten, die aan natuurlijke slijtage, overbelasting of onvakkundige behandeling toe te schrijven zijn, zijn van de garantie uitgesloten. Defecten, die door materiaal- of fabricagefouten zijn ontstaan, worden gratis door levering van een nieuw onderdeel of reparatie verholpen. Klachten kunnen alleen ingewilligd worden, als het apparaat, zonder gedemonteerd te zijn geweest, naar de leverancier of naar een Eibenstock-werkplaats gezonden wordt.
