PK3610_07_12

IMPORTANT: Wear Safety glasses before starting the replacement of parts.

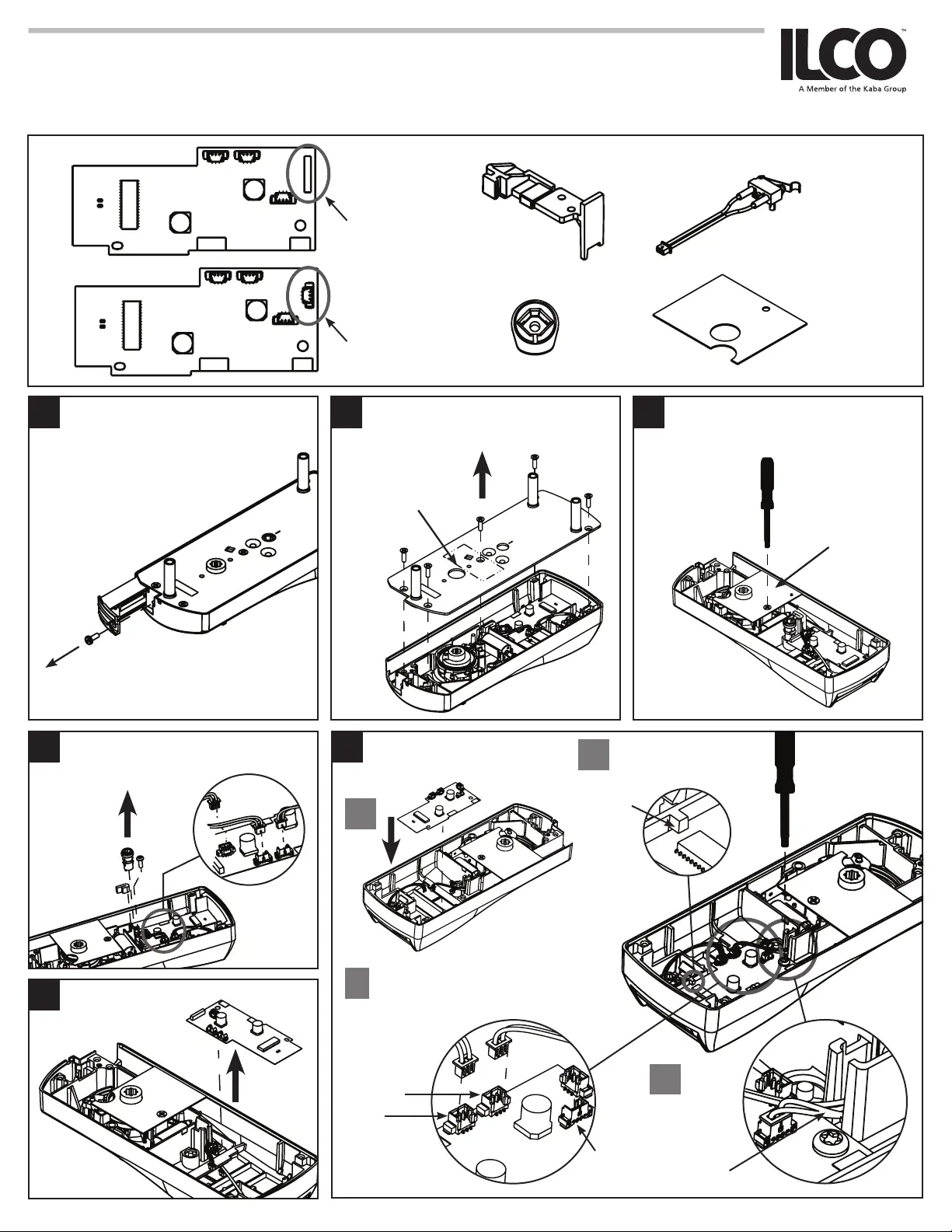

760/76M Rework Installation Sheet

Current PCB

Switch

Holder

New

Cam

Protective

Bracket

New privacy

Switch

New PCB

1

46

A

B

C

D

5

23

Remove screw and take out battery pack

Remove foam, cam & screws and discon-

nect cables

Assemble New PCB

Reader

Motor

Pass cables in

housing gap push

cables away from

the screw head

Before placing PCB connect

cables orientation

as shown

PCB must be under

plastic tab

Use screws from step 4

Override

Switch

Remove PCB

Remove 5 screws and take off the back

plate

Assemble protective bracket and hold with

one of the 5 screws from step 2

Screw below center label

Protective Bracket

760/76M LOCK PCB + PRIVACY MECH. PARTS
