Dantherm ACT-7 Handleiding

73Inleiding: Dit is de servicehandleiding voor de Dantherm ACT 7 airconditioningunit. Het onderdeelnummer van deze gebruiksaanwijzing is: 054380. Omdat de airconditioner elektrische en roterende apparatuur bevat, is het raadzaam om werkzaamheden aan dit type apparatuur UITSLUITEND te laten uitvoeren door bevoegde personen. Dit apparaat mag uitsluitend worden bediend door competente volwassenen die deze instructies hebben gelezen en begrepen. Bedien dit apparaat nooit als u ziek, vermoeid of onder invloed van alcohol, drugs of medicijnen bent. Afgezien van de vervanging van luchtlters en reiniging van de buitenkant van het systeem, moeten alle onderhoudswerkzaamheden worden uitgevoerd door geschoold vakpersoneel. Het is belangrijk om bekend te zijn met de juiste bedieningsprocedures voor de aircondi-tioner en met alle veiligheidsmaatregelen.

Dantherm kan niet aansprakelijk worden gesteld voor zakelijke verliezen of lichamelijk letsel die zijn ontstaan door het niet-opvolgen van de veiligheidsprocedures. Het kopiëren van deze servicehandleiding, of delen ervan, is verboden zonder voorafgaande schriftelijke toestemming van Dantherm. Dantherm behoudt zich het recht voor om op elk moment wijzigingen en verbeteringen in het product en de servicehandleiding aan te brengen zonder voorafgaande kennisgeving of verplichting. Deze unit is ontworpen voor een lange levensduur. Aan het einde van de levensduur moet de unit worden gerecycled volgens de nationale voorschriften en met aandacht voor het milieu. Type en bron van gevaar Dit symbool, in combinatie met het woord "Waarschuwing", waarschuwt voor een gevaar met kans op ernstig letsel.

• Wordt gebruikt voor het beschrijven van maatregelen om gevaar te voorkomen of onmid-dellijke maatregelen als het gevaar is opgetreden. Type en bron van gevaarDit symbool, in combinatie met het woord "Voorzichtig", waarschuwt voor een gevaar met kans op licht of matig letsel en materiële schade.

• Wordt gebruikt voor het beschrijven van maatregelen om gevaar te voorkomen of onmid-dellijke maatregelen als het gevaar is opgetreden. Dit symbool wordt gebruikt in combinatie met aanvullende tips en informatie over het geb-ruik van het apparaat. Deze handleidingDoelgroepVeiligheidsmaatre-gelenCopyrightVoorbehoudRecyclingWarningCautionWAARSCHUWINGWarningCautionVOORZICHTIG. LET OPnl.

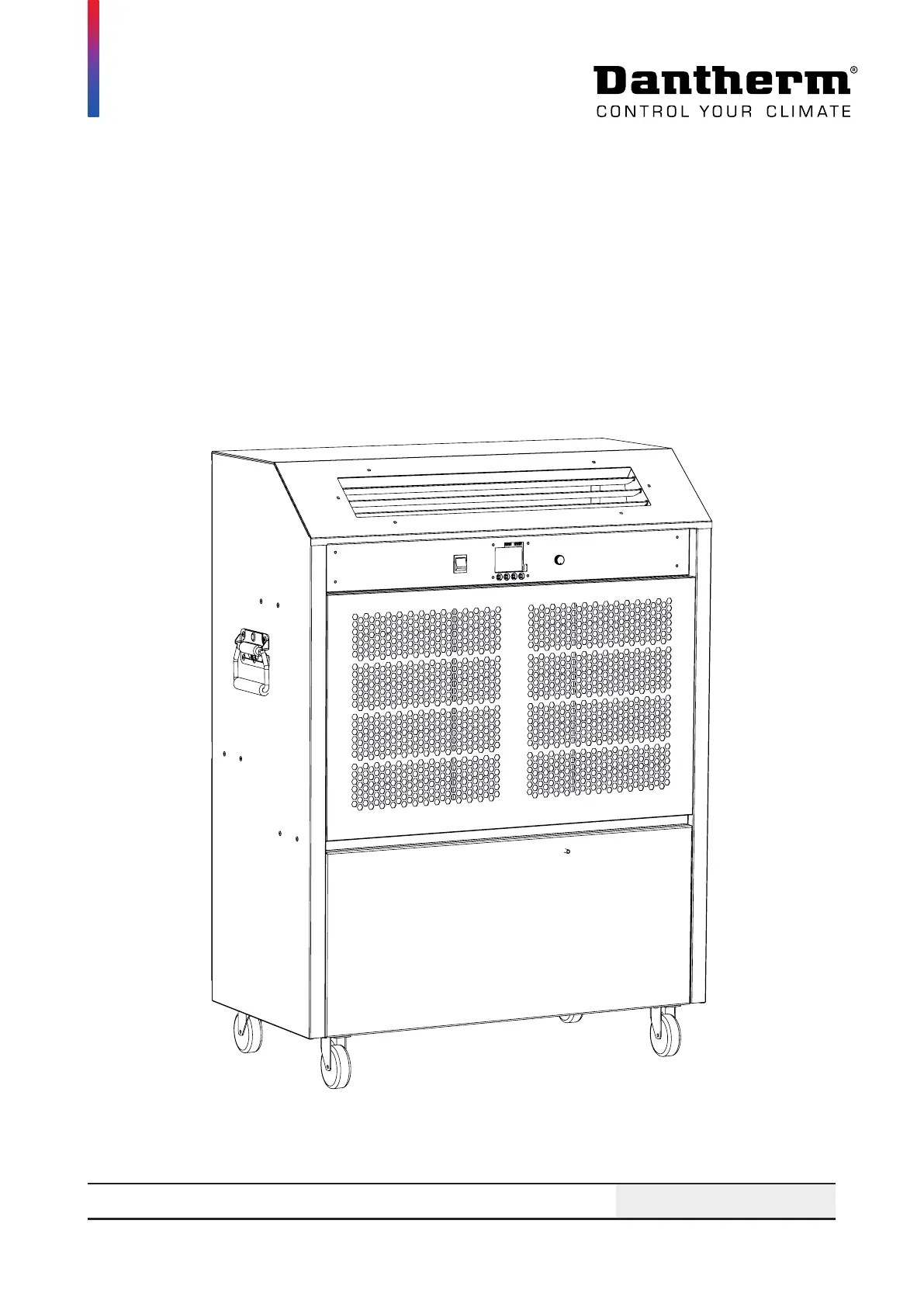

74Productbeschrijving: Algemene beschrijvingProductbeschrijvingAlgemene beschrijvingDeACT 7 is een mobiele airconditioner die bedoeld is voor kleinschalige tijdelijke koeling en kan worden gebruikt op veel verschillende locaties, zoals verhuurbedrijven, evenementenor-ganisatie, workshops en kantoren.Beschrijving AfbeeldingDe ACT 7 bestaat uit • een binnenunit en • een externe warmtewis-selaar.De leidingset (max. 30 m) die de twee delen met elkaar verbindt, omvat twee water-leidingen, een condenswat-erafvoerleiding en een elek-trische voedingskabel. Beide uiteinden van de waterleidin-gen zijn voorzien van snelkop-pelingen die bij aansluiten openen en bij loskoppelen een waterdichte afdichting vormen.43215687910111213 Voorzijde AchterzijdeFig. 2 Pos. Beschrijving Pos.

76Installatie: Aandachtspunten voor locatieInstallatieAandachtspunten voor locatieEen goede en correcte luchtstroom is misschien wel de allerbelangrijkste factor voor een tevredenstellend gebruik van mobiele airconditioners. In onderstaande tabel ziet u enkele mogelijke opstellingen van de binnenunit in de meest voorkomende situaties. Vraag bij twi-jfel om advies bij uw leverancier.Installatie-optiesBeschrijving Afbeeldingéén unit Plaats deACT 7 bin-nenunit bij voorkeur in het midden van de kortste wand in de kamer, zodat die de lucht over de gehele lengte van de kamer kan blazen.xxtwee units Als er meer dan een ACT 7 in hetzelfde gebied aanwezig zijn, worden ze gewoonlijk naast elkaar geplaatst en gelijkmatig over de lengte van de wand verdeeld, waarbij ze in dezelfde richting wijzen.xxxRondom Soms kan het nodig zijn om units ron-dom een gebied te plaatsen.

In dat geval moet er echter goed op worden gelet dat de ene unit geen koude lucht recht-streeks in de andere blaast, omdat dat de werking negatief zal beïnvloeden. xxLet ook op de volgende punten:• De binnenunit moet op een stevige horizontale ondergrond worden geplaatst.• De binnenunit moet zo worden geplaatst dat onbevoegde manipulatie niet mogelijk is.• Op de buitenzijde van de binnenunit kan condensatie optreden wanneer de binnenunit werkt bij een lage binnentemperatuur van bv. 10 °C bij een hoge relatieve vochtigheid (80%). Bij gebruik in dergelijke omstandigheden moet de zijplaat van de unit regelmatig worden afgeveegd om water op de vloer te vermijden.Plaatsing (binnenunit)!LET OP

77Installatie: Aandachtspunten voor locatieDe warmtewisselaar moet buiten de te koelen ruimte worden geplaatst, bij voorkeur buiten. Houd bij het plaatsen van de externe warmtewisselaar rekening met de mogelijkheid van druipwater en selecteer een locatie waar geen vuil in de luchtstroom van de warmtewisselaar terecht kan komen. a. De warmtewisselaar kan vrijstaand op en vlakke ondergrond worden geplaatst ofb. hij kan, rechtop, aan een vensterbank of balkon worden gehangen. Gebruik de bijgeleverde ketting om de warmtewis-selaar te ondersteunen. NB Wanneer de warmtewisselaar wordt opgehangen, moet hij met een daarvoor geschikte haak aan de muur worden bevestigd. Plaatsing (warmtewisselaar)!LET OPa bnl

78Installatie: Hanteren en opstellenHanteren en opstellenVolg onderstaande instructies bij het hanteren van de binnenunit:Risico op paneelvervorming, schade aan de unit en lichamelijk letsel• Til de binnenunit NIET op aan de handgreep.• Gebruik de handgreep ALLEEN om de binnenunit van zijn plaats te duwen of te trekken.• Gebruik een oprijplaat om de ACT 7 unit over een stoeprand en dergelijke te rijden.Risico op schade aan het koelcircuit als de binnenunit wordt neergelegdOlie uit de compressor kan naar binnen dringen en het koelcircuit beschadigen als de unit wordt neergelegd.• Leg de binnenunit NIET neer.• Transporteer de binnenunit altijd rechtop.Voorkom dat er water-glycolmengsel op uw huid en kleding terechtkomt.Het water-glycolmengsel bevat een roestwerende stof, die schadelijk is en huidirritatie kan veroorzaken.

Het kan lastig zijn om de stof van kleding te verwijderen.• Draag handschoenen bij het aansluiten en loskoppelen van de leidingset.• Als er water-glycolmengsel op uw huid wordt gemorst, moet u de huid grondig reinigen met water en zeep.• Draag werkkleding wanneer u de ACT 7 aansluit of loskoppelt.Controleer altijd het vloeistofpeil van de ACT 7 binnenunit voordat u de unit opstart. Kijk door het inspectievenster (gebruik zo nodig een zaklantaarn) en controleer of het vloeistofpeil zich tussen het MIN- en MAX-niveau bevindt.

Voeg vloeistof toe als het peil onder MIN staat.Volg onderstaande stappen als u het vloeistofpeil moet verhogen.stap Handeling Afbeelding1 Zorg ervoor dat de ACT 7 in de koelmodus werkt voordat u de vuldop verwijdert.2 Draai de schroeven los en verwijder de veiligheidsplaat van de vuldop.HanterenWarningCautionVOORZICHTIGWarningCautionVOORZICHTIGVoorzorgsmaatre-gelen WarningCautionVOORZICHTIGControleer het vloeistofpeil

79Installatie: Hanteren en opstellen3 Verwijder de vuldop langzaam.4 Vul de tank bij met het juiste mengsel van antivries (33%) en water totdat het vloeistofpeil tussen het min. en max. niveau staat (controleer het peil via het inspectievenster). Om het systeem adequaat te beschermen, mogen verschillen-de soorten antivries niet met elkaar worden vermengd.(De oorspronkelijke specicatie is antivries op basis van ethyleenglycol, met een roest-/corrosiewerend middel dat geschikt is voor aluminiumsystemen, 33% dat bescherming biedt tot -20 °C. Deze specicatie beschermt het volledige water-glycolcircuit tot -16 °C (-5 °F).)5 Plaats de dop en veiligheidsplaat terug.nl

80Installatie: Hanteren en opstellenStap Beschrijving Afbeelding1 Gebruik de leidingset (5-30 m) om de ACT 7 binnenunit aan te sluiten op de warmtewisselaar. NB De leidingset moet zorgvuld-ig worden geleid om knikken en onnodige belemmeringen in de doorstroming van het water te voor-komen. De leiding zal sneller knikken wanneer die warm is.2 Sluit de condensafvoer aan op de ACT 7 binnenunit.3 Sluit de condensafvoer aan op de warmtewisselaar door de door-zichtige slanguiteinden in de grijze connector te drukken. ab4 Sluit de leidingen aan op de a. warmtewisselaar enb. de binnenunit. Trek de koppeling van de vrouwelijke leidingadapter terug om de leidingen aan te sluiten.Houd een oude doek of iets dergelijks bij de hand om het water-glycol-mengsel op te deppen, aangezien er bij het aansluiten van de slangen een kleine hoeveelheid zal vrijkomen.b5 a.

81Installatie: Hanteren en opstellenSteek de stekker van de binnenunit in een stopcontact.• Standaard vereist de ACT 7 een gezekerde elektrische voeding (VK 13 A, Europa 16 A) met een nominale spanning van 230 V, ~1N, 50 Hz. De ACT 7 is standaard voorzien van een VK-stekker (CEE 7/7).Bij gebruik van een verlengkabel moet die voldoen aan de volgende specicaties.Verlengkabel (lengte)Verlengk-abel (min. doorsnede)max.

10 m 2,5 mm210 m en langer 4,0 mm2Een onjuist gebruik van kabels of het gebruik van een onjuist kabeltype kan kortsluit-ing of brand veroorzaken.• Als de voedingskabel beschadigd is, moet die door de fabrikant, zijn serviceagenten of vergelijkbare geschoolde vakmensen worden vervangen, om risico's te vermijden.• Gebruik een verlengkabel met de juiste specicatie (houd er rekening mee dat de meeste huishoudelijke verlengkabels een doorsnede van 1,5 mm2 hebben – dat is niet voldo-ende).• Als de kabel op een haspel zit, zorg er dan voor dat de kabel volledig wordt afgerold volgens de instructies van de fabrikant.DemontageVolg onderstaande stappen om de ACT 7 los te koppelen.

Als de procedure niet wordt gevolgd, kan er overtollig water in het systeem achterblijven dat vervolgens kan worden gemorst wanneer de ACT 7 wordt verplaatst.Stap Handeling Afbeelding1 Schakel over naar de stand-bymo-dus. Houd de unit minstens 30 minuten in die modus, zodat de conden-spomp het systeem kan aftappen.2 Na de wachttijd van 30 minuten kunt u de volgende elementen loskoppelen: a. netvoeding naar binnenunit enb. voedingskabel tussen warm-tewisselaar en binnenunit.ab3 Koppel de afvoerslang los van de warmtewisselaar:a. Gebruik een schroevendraaier om de blauwe klemring van de slangconnector te verwijderen.b. Druk de donkergrijze ring 'in' en trek tegelijkertijd aan de slang om die te verwijderen.Herhaal stap b om de slang van de binnenunit te verwijderen.a bElektrische voedingWarningCautionVOORZICHTIGLoskoppelen/uitschakelennl

82Installatie: Hanteren en opstellen4 Koppel de leidingen los van dea. binnenunit en deb. warmtewisselaarTrek de koppeling van de vrouwel-ijke leidingadapter terug om de leidingen los te koppelen. Houd een oude doek of iets dergeli-jks bij de hand om het water-glycol-mengsel op te deppen, aangezien er bij het loskoppelen van de leidingen een kleine hoeveelheid zal vrijkomen.ab!

83Bediening: GebruikersinteractieBedieningGebruikersinteractieControleer voor gebruik de toestand van het apparaat. Neem onmiddellijk contact op met uw leverancier als het apparaat tekenen van beschadiging vertoont. xGebruik zonder aangesloten warmtewisselaar genereert een HP-fout en kan schade aan de recirculatiepomp veroorzakenAls de ACT 7 binnenunit in de airconditioningmodus wordt gebruikt terwijl de warmtewisselaar is losgekoppeld, komt de binnenunit in een hogedruktoestand terecht en wordt de unit automatisch uitgeschakeld. Er bestaat een kans dat de recirculatiepomp wordt beschadigd.

• De ACT 7 binnenunit mag uitsluitend worden gebruikt (met name in de airconditioningmodus) wanneer hij op de warmtewisselaar is aangesloten met de meegeleverde leidingset.De luchtuitlaat aan de bovenzijde van de ACT 7 bin-nenunit is voorzien van roosters waarmee de hoek van de luchtuitlaat kan worden aangepast. In combinatie met de regelschakelaar voor het ventila-tortoerental zorgt dat ervoor dat de luchtsnelheid en -richting nauwkeurig kunnen worden ingesteld om de te koelen ruimte maximaal te bestrijken zonder tocht te veroorzaken. NB Er is een alternatief bovenpaneel met twee 7"-kana-len leverbaar.Als de luchtstroom wordt geblokkeerd, kan er een HP- of LP-fout worden gegenereerd, waarbij de unit uitschakelt.• Plaats nooit iets boven op het apparaat en blokkeer de luchtinlaten en -uitlaten niet.Fig.

4: Zorg ervoor dat de uitlaatlucht niet wordt belemmerd, aangezien de lucht in dat geval rond het apparaat blijft circuleren, wat resulteert in recirculatie en een onjuiste regeling van het apparaat. Fig. 5: De lucht moet bij voorkeur zo worden gericht dat er een 'deken' van koude lucht bij het plafond wordt gecreëerd, zodat de lucht door middel van natuurlijke convectie met zeer lage snelheid over het hele gebied kan neerdalen.Algemene aanbevelingWarningCautionVOORZICHTIGLuchtstroomricht-ing aanpassen!LET OPFig. 4 Fig. 5 nl

84Bediening: GebruikersinteractieACT-722HLc1234Fig. 6 Pos. Functie Beschrijving1 Display Zie de weergaveopties op page 85.2 Modusschakelaar Alleen ventilator• Ventilatie zonder airconditioningStand-by• Het apparaat blijft ingeschakeld maar werkt nietAirconditioning (A/C)• Wanneer de regelaar een koelvraag detecteert, wordt de start van de compressor door middel van een timer minimaal één minuut en maximaal zes minuten vertraagd.3 Navigatieknoppen↳ Terug/OK/Opslaan• Menu/submenu openen: Houd ↳ 2 seconden ingedrukt en laat dan weer los • Instellingen bevestigen en opslaan↑↓ Omhoog & omlaag• Menu wisselen← Terug/Annuleren• Druk op ← om een submenu/menu te verlaten4 Instelknop ventilator-toerentalPas het ventilatortoerental aan. Na het draaien van de knop is er een korte vertraging voordat het ventilatortoerental hoger of lager wordt. Bedieningspaneel

85Bediening: GebruikersinteractieACT-722HLc12 34567Fig. 7 Pos. Display Beschrijving1 Huidige temperatuur Gemeten sensortemperatuur.2 Ontdooien (actief) De ACT 7 werkt in de ontdooimodus wanneer dat nodig is en keert automatisch terug naar de modus koelen/alleen ventilator wanneer het ontdooien voltooid is. 3 Airconditioning (actief) De ACT 7 staat in de airconditioningmodus.4 Alarmen (knippert):• H = hoge druk• L = lage drukHet alarm moet worden gereset (zie “Menuoverzicht” op pagina 86) nadat de fout is gecorrigeerd (aanwijzingen voor het oplossen van problemen vindt u op page 88).5 Tank vol-indicator (knippert)Het alarm wordt automatisch gereset en werkt als volgt:1. Wanneer het alarm wordt weergegeven, zal de ACT 7 nog 30 seconden blijven werken. 2. Als de condensaattank dan nog niet is geleegd, blijft de pomp werken terwijl de ACT 7 stopt met koelen.3.

Wanneer de condensaattank is geleegd, verdwijnt het alarm en start de ACT 7 weer op na een vertraging van minimaal één minuut en maximaal zes minuten.6 Ventilatortoerental Toont het ventilatortoerental dat met de instelknop voor het toerental is ingesteld. 7 Waarschuwing wegens oververhittingDe binnentemperatuur is te hoog (hoger dan 35 °C). Het symbool verdwijnt automatisch wanneer de ruimtetem-peratuur lager wordt dan 35 °C, waarna de ACT 7 weer opstart.(Zie ook “Foutopsporing” op pagina 88)Displaynl

86Bediening: GebruikersinteractieHoofdmenu SubmenuTemperatuur• Stel de starttemperatuur voor de airconditioner in (5-30 °C). De waarde is stan-daard ingesteld op 15 °C.(GEEN)Alarm resetten (alleen gebruiken wanneer het alarm zichtbaar is op het display en het onderliggende probleem is verholpen)• Wanneer op het display een alarm (H of L) wordt weergegeven en de fout is gecorrigeerd, moet het alarm worden gereset in het submenu (HP-fout/LP-fout) om de unit weer op te starten.HP-fout • Zie foutopsporing op page 88.LP-fout• Zie foutopsporing op page 88.Geavanceerd• Toegang tot de submenu'sOset• Een oset (+/- 0-99) wordt gebruikt voor het kalibreren van de temperatuur die op het hoofdscherm wordt weergegeven. • Deze functie kan bijvoorbeeld worden gebruikt als er kanalen zijn aangesloten en de temperatuur van de geventileerde locatie afwijkt van de weergegeven temperatuur.

Pin inschakelen• De pincode (1234) is standaard uitges-chakeld. Wanneer de pin is ingeschakeld, moet u de pincode invoeren voordat u de instellingen kunt wijzigen. - 1 = pin inschakelen - 0 = pin uitschakelenTaal• De taal is standaard ingesteld op Engels. Om de taal van het menu te wijzigen: - Engels - Francais - DeutscheMenuoverzicht

87Servicehandleiding: Preventief onderhoudServicehandleidingPreventief onderhoudPreventief onderhoud moet regelmatig worden uitgevoerd om ervoor te zorgen dat de unit eciënt werkt en de verwachte levensduur van minimaal 10 jaar haalbaar is.Controleer het vloeistofpeil elke week en vul zo nodig bij (zie uitgebreide procedure in para-graaf “Controleer het vloeistofpeil” op pagina 78).Het luchtinlaatlter van de binnenunit en de binnenzijde van de warmtewisselaar moeten schoon worden gehouden om te zorgen voor optimale prestaties. Controleer eens per maand en reinig als dat nodig is. Volg onderstaande procedure voor het uitvoeren van het maandeli-jks onderhoud:Stap HandelingInspecteer/reinig het luchtlter1 Verwijder de bovenste frontplaat door die om-hoog te duwen en uit te nemen.2 Het lter bevindt zich aan de achterzijde van de frontplaat en wordt met magneten op zijn plaats gehouden.

Verwijder het lter en controleer of het vuil is. Verwijder overmatig vuil met een stofzuiger en was het lter zo nodig met zeepwater.3 Laat het lter drogen voordat u het terugplaatst en de ACT 7 weer gebruikt.Inspecteer/reinig de warmtewisselaar1 Draai de schroeven los en verwijder de zijplaat van de warmtewisselaar.2 Zo nodig: Verwijder grover vuil voorzichtig met een stofzuiger en veeg stof aan de binnenzijde van de warmtewisselaar weg.3 Zet de zijplaat weer vast met de schroeven.InleidingWekelijksMaandelijksnl

Daardoor kan de unit bij hogere temperaturen werken.HHogedruktoe-standNB Het alarm moet worden gereset – zie page 86)Te weinig wa-ter-glycolmengsel in het systeemVul de headertank van de ACT 7 bij met water-glycol-mengsel.(Zie instructie op page 78)Luchtpaden van externe warm-tewisselaar zijn geblokkeerdReinig de ventilator en de spiraal met een stofzuiger of met water en een bor-stel.(zie instructie op page 87)geknikte slangenControleer de leidingset op knikken en verwijder die.Externe warm-tewisselaar geplaatst bij zeer hoge omgevings-temperatuurVerplaats de externe warmtewisselaar naar een koelere/beschaduwde locatie.Lek in water-gly-colsysteemSchakel een onderhouds-monteur in.LLagedruktoe-stand(NB Het alarm moet worden gereset – zie page 86)Luchtpaden van binnenunit zijn geblokkeerd Reinig het luchtlter van de binnenunit.

(zie instructie op page 87)Verlies van kou-demiddelSchakel een koeltechnisch monteur in.HLCondenspomp kan water niet beperkenGeknikte slangenControleer de leidingset op knikken en verwijder die.De unit is los-gekoppeld van de voeding voordat hij 30 min in de stand-bymodus heeft gestaan Als het symbool na 30 min nog niet is verdwenen, moet het water handmatig worden afgetapt. Schakel een onderhouds-monteur in. Schakel een onderhoudsmonteur in als u het probleem niet kunt verhelpen of als het prob-leem zich opnieuw voordoet. Het verhelpen van problemen met de elektrische voeding mag uitsluitend worden gedaan door een bevoegde elektricien. Werkzaamheden aan het koelsys-teem mogen uitsluitend worden uitgevoerd door een bevoegde koeltechnisch monteur. nl
