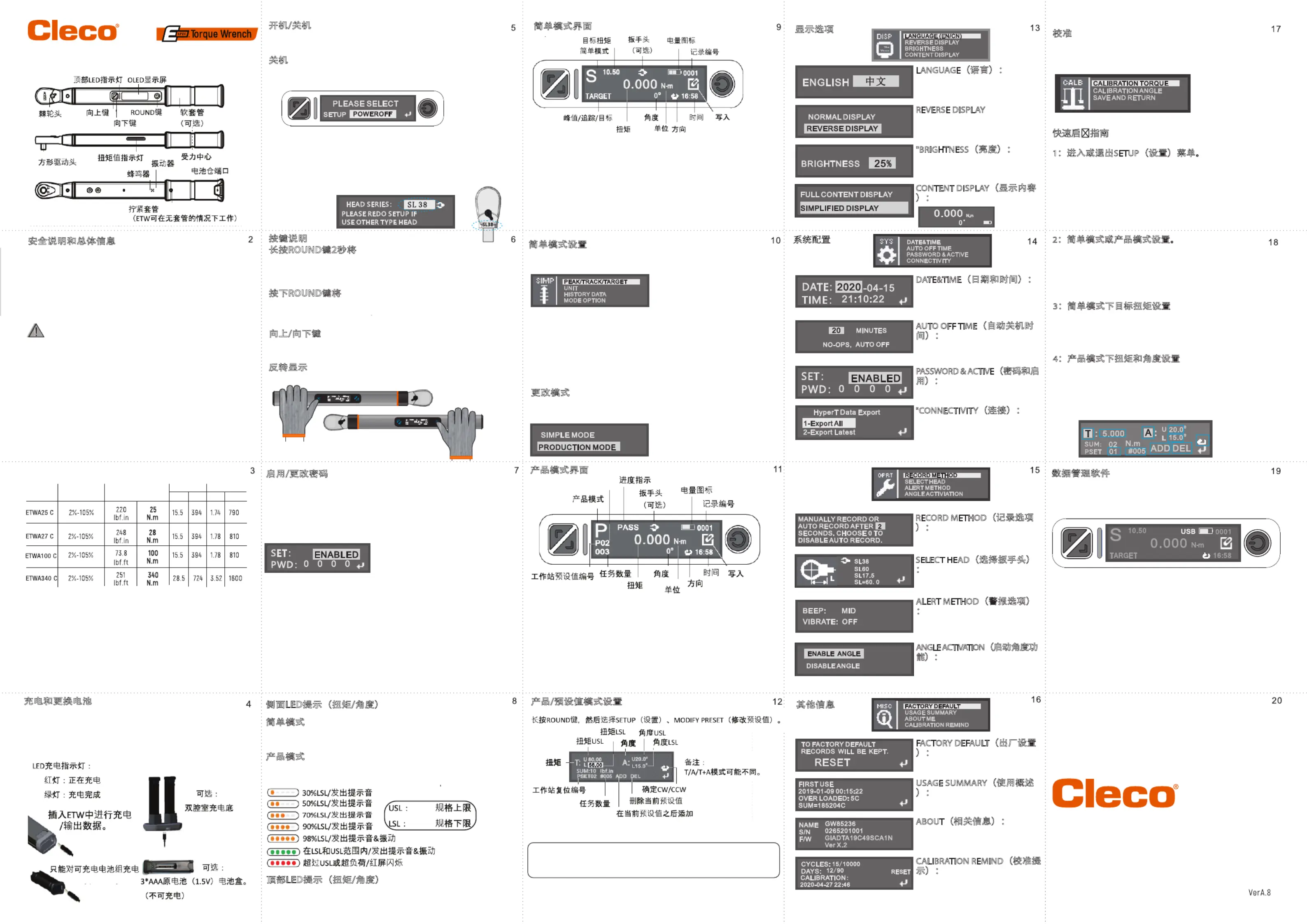

Pagina 1/1
顶部LED提示（扭矩/角度）
简单模式界面
产品模式界面
显示选项
系统配置
其他信息
Cleco Production Tools
670 Industrial Drive | Lexington, SC 29072, USA
www.ClecoTools.com
©2022 Cleco Production Tools
Cleco is a registered trademark of Apex Brands, LLC, a division
of Apex Tool Group, LLC
电子式扭矩/角度/预设值/数据扳手（ETW）
*角度范围：0-999.9°，精度：读数的+1+1%
*扭矩精度（20%-100%FS：CW：±1.5%，CCW：
±2.5%）
.精度：10-20%FS超过3%，5-10%FS超过6%
.回旋头精度可能会超过2%。
*必须将角速度控制在10-180°/秒。"可编程
*预设值：100组，每组1-999个任务。
*数据存储：生产模式6,000条记录，简单模式2,000条记
录。
充电和更换电池
可使用数据线连接与USB兼容的电源适配器、计算机或笔
记本电脑对电池进行充电，充电时间取决于计算机或笔记
本电脑的性能。数据线带USB Type-C型接口，属于标准供
货件。
开机/关机
关机
"长按ROUND键2秒，ETW将开始自检
和归零，准备就绪时，将显示上一个界面。"
长按ROUND键2秒，ETW显示菜单，按下向上或向下键选择
关闭电源，然后按ROUND键确认。
"*归零时，最好将扳手放置在桌子上或平稳的地方。无操作自
动关机时间前未成功归零，设备关机。
*10分钟内无操作自动关机（自动关机时间可进入设置菜单调
整）
*开机后，可换头型号（可选）将提醒用户查看头部配件的信
按键说明
长按ROUND键2秒将
"开机
-如果在主界面，进入选项菜单。
-如果在其他界面，返回上级主界面。"
按下ROUND键将
"确认选项菜单中的选择。
在各主界面中保存当前数据。
记录完毕后，写入图标闪烁一次，计数器数值加1。"
向上/向下键
ETW基于菜单工作，在主界面中按向上键可查看 历史数据记
录，按向下键可以选择选项。
反转显示
用于右手/左手操作或一些特殊的工作位置
启用/更改密码
"*记住密码。
*密码输入错误将返回上一界面，无任何提示。
*在简单模式下，启用密码后，用户仅能够通过向上键查看历
史记录，通过向下键更改TARGET（目标），或在产品模式
下，选择Preset（预设值）。
*如果系统中只有P00，用户只能使用P00预设值。"
侧面LED提示（扭矩/角度）
简单模式
峰值和追踪：无LED提示。
目标：与下面的产品模式相同。
产品模式
"扭矩值指示灯将指示所施加扭矩与目标值的百分比
。
"*有关在主界面中切换追踪/峰值/目标的详细信息，参见第
10页。
追踪：实时扭矩或角度
峰值：显示最大扭矩或角度，显示时间：5秒。
目标：按向下键更改数值，公差可在菜单中调整。
*在主界面中，按向上键查看历史数据。再次按向上键退出当
前界面，或按向下键查看之前的数据。
*查看数据记录时，按ROUND键将启动返工功能。返工包含
相关记录条目，并进行相应标记。"
简单模式设置
"在简单模式下，长按ROUND键2秒，选择SETUP（设置）
。
"*点击PEAK/TRACK/TAREGT（峰值/追踪/目标），进行选择
。
可在此菜单中进行目标扭矩值公差调整（1-10%）
*选择的单位对所有配置有效，包括显示。
选项：N.m、Ibf.in、Ibf.ft、kgf.cm、kgf.m
*简单模式可存储2000条记录。
*历史数据选项仅显示简单模式的数据。
更改模式
长按ROUND键，选择SETUP（设置），然后选择MODE
OPTION（模式选择）。
"*在主界面中，按向上键查看历史数据。再次按向上键退出
当前界面，或按向下键查看之前的数据。
*查看数据记录时，按ROUND键将启动返工功能。返工包含
相关记录条目，并进行相应标记。
*按向下键查看当前预设值的详细信息，按向上/向下键选择
其他预设值。
*自动记录功能仅记录“达到目标值”或“超出目标值”的
操作。不记录“低于目标值”或“反向操作”的数值。"
*“进入扭矩模式时，可按向上/向下键选择扭矩或扭矩&角度模
式。
在此预设值设置中，ETW中共有10个预设值，预设值02要求
扭矩在56-80lbf.in范围内，各产品有5个紧固件/工作需要处
理。不需要角度值。
*产品模式支持100个预设值，P00为系统默认设置。各项预
设设置支持999个任务。可保存6000条记录。
LANGUAGE
（语言）：英语或
REVERSE DISPLAY
（反转显示）
：显示页面可旋转180°，配
合左/右手操作或一些特殊工作
"BRIGHTNESS
（亮度）：调节
OLED对比度
调节范围：5%-100%"
CONTENT DISPLAY
（显示内容
）：此处可选择简化显示。
DATE&TIME
（日期和时间）：
也可在连接电脑时更新。
AUTO OFF TIME
（自动关机时
间）：可设置无操作1-240分
钟自动关机，节约能源
PASSWORD & ACTIVE
（密码和启
用）：可启用或关闭密码，以
及更改密码。
"CONNECTIVITY
（连接）：
可通过DMS软件连接ETW，然
后通过计算机直接操作设备，
或利用HyperTerminal导出数据
。"
RECORD METHOD
（记录选项
）：建议设置为2-3S。将此项
参数更改为0时，设备将显示手
SELECT HEAD
（选择扳手头）
：请务必查看扳手头与此页要
求是否一致。（可选：无固定
头SKU清单）
ALERT METHOD
（警报选项）
：将提示音和振动等级更改为
低/中/高或关闭、不再警示。
扭矩值LED指示灯常亮。
ANGLE ACTIVATION
（启动角度功
能）：关闭角度功能时，角度
相关预设值不可选。
FACTORY DEFAULT
（出厂设置
）：将ETW重置为出厂默认设
置。所有历史数据将不会被删
USAGE SUMMARY
（使用概述
）：扭矩超限会导致设备损坏
。
ABOUT
（相关信息）：可通过
DMS软件进行ETW重命名。
CALIBRATION REMIND
（校准提
示）：复位后，设备将从0开始
重新统计使用次数和天数。建
议每隔5000次或90天进行一次
校准验证。
校准
必须使用专业校准设备，并且仅允许使用经过认
证的测试仪。
快速启指南
1：进入或退出（设置）菜单。SETUP
"长按ROUND键，
选择“SETUP（设置）”并按ROUND键确认
按向上/向下键进行选择、更改。
再次长按ROUND键退出，
（如果有任何改动，选择“YES（是）”或“NO（否
）进行保存或不保存，然后退出。）"
2
：简单模式或产品模式设置。
根据1中的说明选择MODE OPTION（模式选择）
然后选择SIMPLE MODE（简单模式）或PRODUCTION
MODE（产品模式）
*Simple mode（简单模式）：PEAK/TRACK/TARGET（
峰值/追踪/目标）
*Production mode（产品模式）：PRESET（预设值）
3：简单模式下目标扭矩设置
根据2中的说明选择SIMPLE MODE（简单模式）。
根据1中的说明在PEAK/TRACk/TAREGT（峰值/追踪/目
标）中选择TARGET（目标），然后退出。
按向下键调整目标扭矩。
4
：产品模式下扭矩和角度设置
根据2中的说明选择PRODUCTION MODE（产品模式）。
根据1中的说明进入MODIFY PRESET（修改预设值）界
面。
可选择界面中的高亮项目。
选择T和向上/向下键，切换至TA，详细信息如下。
“T：扭矩，A：角度，TA：扭矩和角度”
数据管理软件
使用Type-C数据线将ETW连接至计算机，显示USB图标
。
启动软件，通过计算机操作设备，获得数据以及执行其
他操作等。
"长按ROUND键，选择SETUP（设置）、PASSWORD&AC-
TIVE（密码与启用）。
将设置参数更改为ENABLED（启用），然后更改密码。密码
更改完毕后，长按ROUND键，然后在SAVE SETTING（保存
设置）界面中选择YES（是）。"
与前面的侧面LED指示相同
产品/预设值模式设置
安全说明和总体信息
操作设备前，请仔细阅读用户手册中有关扭矩扳手操
作 、电池和充电器的安全说明。
*为避免受到伤害，仅允许使用原装电池、充电
底座和电源适配器。其他电池、电池充电器和电
源适配器存在爆炸的风险，进而导致人员受伤、
财产损坏。
*仅限室内使用，请勿将其放在火上，充电器注
意防水、防雨雪。
*用户和旁观人员必须佩戴护目镜。
*请勿在关机状态下使用扳手。
*扭矩不得超出扳手的最大量程，严禁超限使用
。
*不使用时，请将设备装箱存放。
使用电池、充电器之前，请先阅读相关标识及提示信息。
使用海拔小于3000米
使用温度0度至40度
仅使用拧紧或松开紧固件
电池不能用于给其他设备供电。
I
I
I
I
电子扭力扳手技术参数
显示范围
（FS）
满量程 （FS）
长度
质
量
Manufacturer:
Manufacturer:
Manufacturer:
Manufacturer: Manufacturer: Jacobs Chuck Manufacturing (Suzhou) Co., Ltd
No.26, Baiyu Road, S.I.P., Suzhou, China 215021
Importer:
Importer:
Importer:
Importer: Importer: Apex Tool Group GmbH
Industriestra e 1
β
73463 Westhausen
Germany
英
寸
毫
米
磅
克
