Pagina 1/2
PCM-24R1TP-BE Startup Manual 1
Before installation, please make sure that you have:
• mPCIe Card with Controller x 1
• 1 x RJ45 I/O Plate with iDoor bracket x 1
• 1 x wired cable
• 1 x Startup Manual
• 1 x Warranty Card
If anything is missing or damaged, contact your distributor
or sales representative immediately.
The support documentation and drivers can be accessed
from Advantech website.
• Documentation
• Datasheet
PCM-24R1TP-BE
Intel I225, 2.5Gb/s, IEEE 1588, TSN, RJ45*1
Startup Manual
Internal Connection
IO Board & miniPCIE CN1
The Coaxial Cabling form IO board to mPCIe
Coaxial Connector(CN1)
PIN TYPE TYPE PIN
1 GND GND 22
2 PCIE_TXP SMBUS_DAT 23
3 PCIE_TXN SMBUS_CLK 24
4 GND GND 25
5 PCIE_RXP PERST#_CN 26
6 PCIE_RXN PCIE_CLKREQ# 27
7 GND GND 28
8 PCIE_CLK+ +V3.3 29
9 PCIE_CLK- +V3.3 30
10 GND PCIE_WAKE# 31
11 CON_USB2_DP +V3.3 32
12 CON_USB2_DN +V3.3 33
13 GND W_DISABLE# 34
14 CON_USB3_RXDP +V3.3 35
15 CON_USB3_RXDN +V3.3 36
16 GND NA 37
17 CON_USB3_TXDP +V3.3 38
18 CON_USB3_TXDN +V3.3 39
19 GND NA 40
20 NA GND 41
21 NA GND 42
LED Indication
Active/Connecting Speed
Side Right Left
Color Green Green/Orange/Dark
Color indication for speed.
2.5G 1G 100MB 10MB
Color Green Green Orange Dark
PIN Assignment Packing List
For more information on this and other Advantech
products, please visit our website at:
http://www.advantech.com
For technical support and service, please visit our
support website at:
http://support.advantech.com.tw/
This manual is for the PCM-24R1TP-BE.
Part No. 204324R101
Printed in China
1st Edition
January 2023
Documentation/Software Support

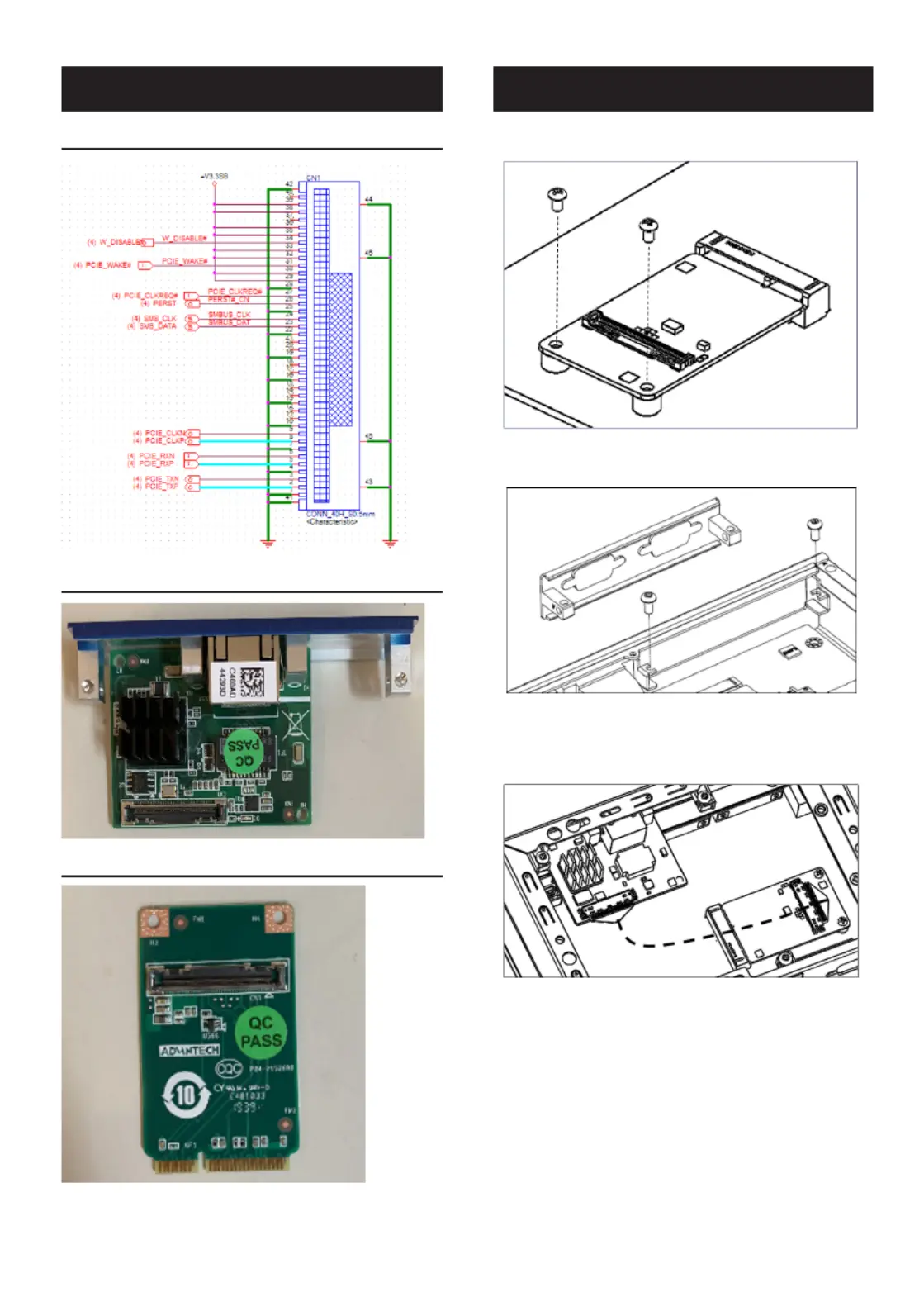

2 PCM-24R1TP-BE Startup Manual
PIN Assignment (Cont.)
IO Board & miniPCIE CN1
TSN IO Board 9693UD04000
miniPCIE 9693UM01000
1. Insert the mPCIe card and lock the screws.
2. Unscrew to remove the blank expansion plate.
3. Insert the PCM IO plate through the blank plate hole
and lock the screws. Connect IO plate to mPCIe card
with the cables.
Embedded Computer Installation
