Pagina 1/2
PCE-SA01_AUDIO-HDB1E Startup Manual 1
Before you begin installing your card, please make sure that
the following items have been shipped:
PCA-AUDIO-HDB1E:
1. PCA-AUDIO-HDB1E Audio Extension Module x 1
2. HD Audio Cable x 1
3. 2 years quality warranty card x 1
4. Startup manual x 1
PCE-SA01:
1. PCE-SA01 I/O extension stack board x 1
2. Cooper stand-off x 2
3. Screw for cooper stand-off x 4
4. 2 years quality warranty card x 1
5. Startup manual x 1
If any of these items are missing or damaged, please con-
tact your distributor or sales representative immediately.
Mechanical
• Dimensions:
-
PCA-AUDIO-HDB1E: 68
mm x 125 mm
-
PCE-SA01:
68 mm x 125 mm
Supportmodels
• PCA-AUDIO-HDB1E:PCE-3029, PCE-4129, PCE-5029,
PCE-5129, PCE-7129
• PCE-SA01:PCE-3029, PCE-4129
Note: For more SBC support list, please visit our
website.
PCA-AUDIO-HDB1E Audio Extension Module
PCE-SA01 I/O Extension Stack Board
Startup Manual
PCA-AUDIO-HDB1E
Label Function Rear Jack Color
LINEO1 Line-out connector Green
MIC1 MIC-in connector Pink
LINEI1 Line-in connector Blue
SURR1
Surround-out con-
nector
Green
SPKO1 Speak-out Green
SPDIO1 S/PDIF pin-header
PWR1 Power connector
HDAUD1
Audio extension
module pin-header
PCE-SA01
Label Function Rear Jack Color
LINEO1 Line-out port Green
MIC1 MIC-in port Pink
DP2 Display port
USB1 USB3.0 port
USB2 USB3.0 port
SPDIO1 S/PDIF pin-header
MINIPCIE1 mini-PCIe socket
SIM1 SIM socket
PH_USB1 USB pin-header
PH_USB2 USB pin-header
LPC1
Low pin count module
expansion pin-header
EXPCIE1
mini-PCIe connector
to CPU card
PH_DP2 Display pin-header
HDAUD1
Audio extension
module connector
Jumpers and Connectors
Packing List
For more information on this and other Advantech
products, please visit our website at:
http://www.advantech.com
http://www.advantech.com/eplatform
For technical support and service, please visit our
support website at:
http://support.advantech.com
This manual is for the PCA-AUDIO-HDB1E/ PCE-
SA01 Series.
Part No. 2006SA0100
Print in China
1st Edition
December 2015
Specications

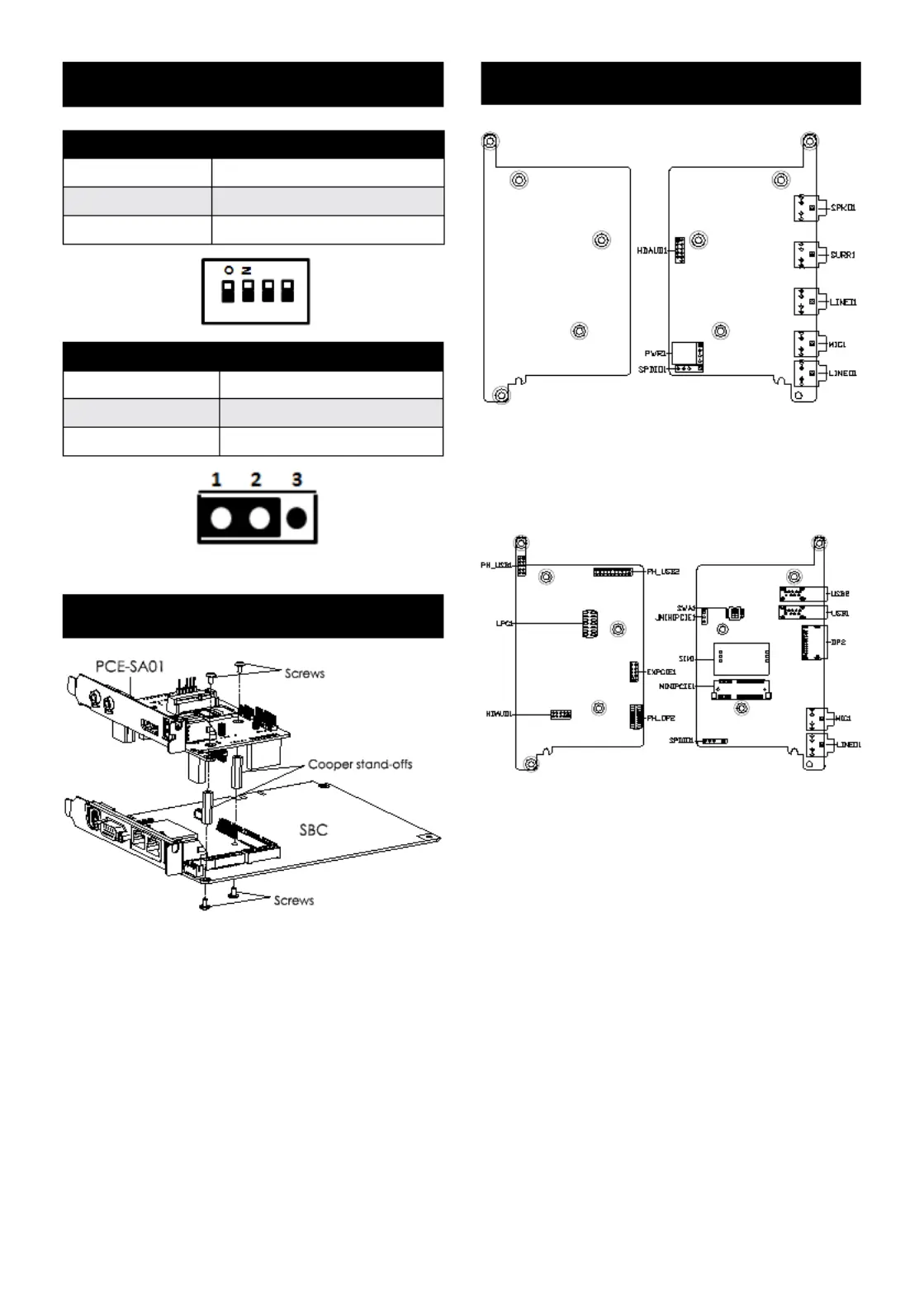

2 PCE-SA01_AUDIO-HDB1E Startup Manual
Board Layout
SWA1: MiniPCIe V1.1, V1.2 Selection
ON/OFF Result
1~4 ON V1.2 (Default)
1~4 OFF V1.1
JMINIPCIE1: MiniPCIe V1.1, V1.2 Selection
Closed Pins Result
1-2 pins Short V1.2 (Default)
2-3 pins Short V1.1
Figure 1: PCE-SA01 Installation Guide
Installation Guide
Figure 2: PCA-AUDIO-HDB1E Board Layout
Figure 3: PCE-SA01 Board Layout
Jumpers and Connectors (Cont.)
