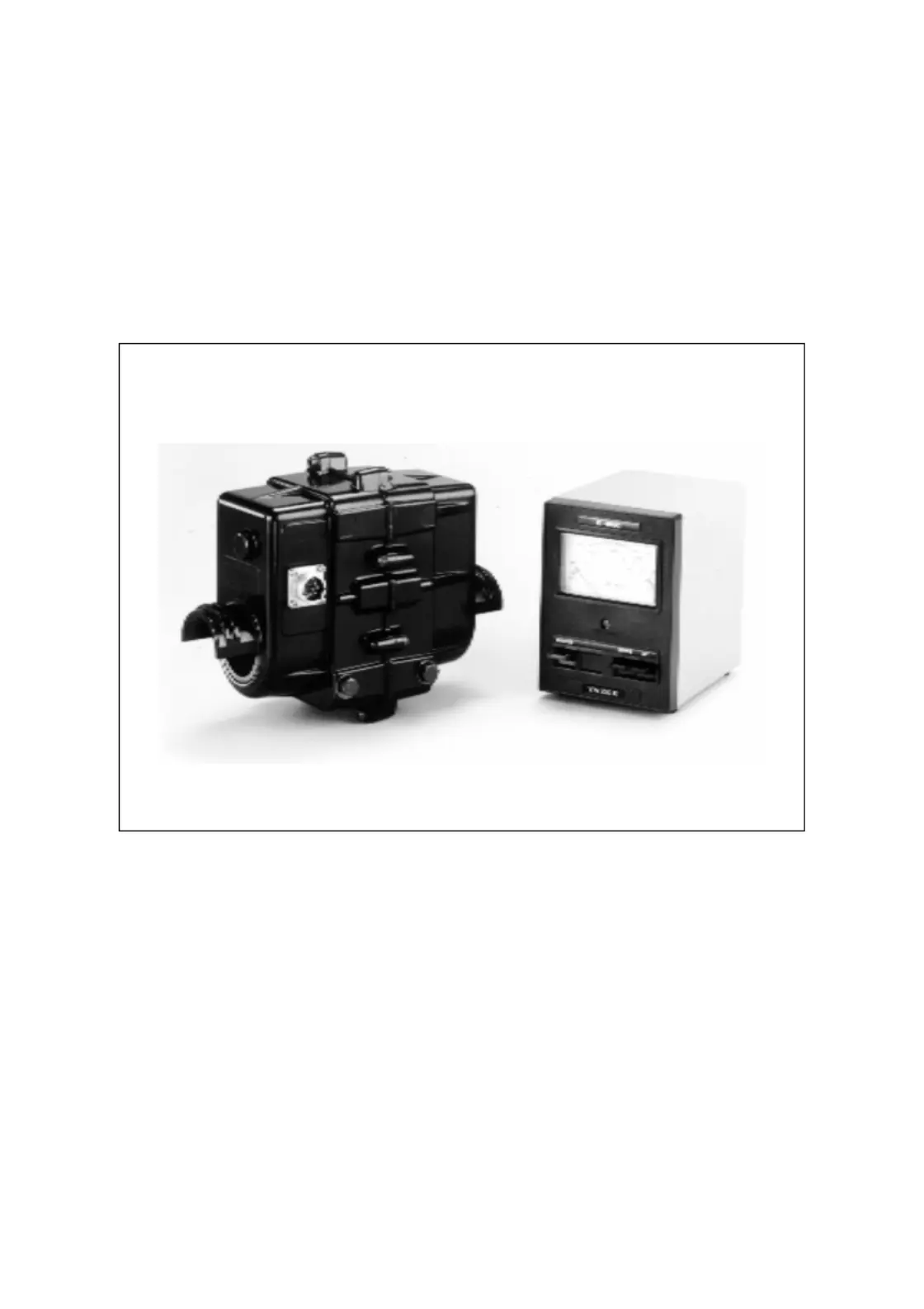

INSTRUCTION
MANUAL
G-550
VERTEX STANDARD CO., LTD.
4-8-8 Nakameguro, Meguro-Ku, Tokyo 153-8644, Japan
VERTEX STANDARD
US Headquarters
17210 Edwards Rd., Cerritos, CA 90703, U.S.A.
International Division
8350 N.W. 52nd Terrace, Suite 201, Miami, FL 33166, U.S.A.
YAESU EUROPE B.V.
P.O. Box 75525, 1118 ZN Schiphol, The Netherlands
YAESU UK LTD.
Unit 12, Sun Valley Business Park, Winnall Close
Winchester, Hampshire, SO23 0LB, U.K.
YAESU GERMANY GmbH
Am Kronberger Hang 2, D-65824 Schwalbach, Germany
VERTEX STANDARD HK LTD.
Unit 5, 20/F., Seaview Centre, 139-141 Hoi Bun Road,
Kwun Tong, Kowloon, Hong Kong
PAGE 1
YAESU G-550
MEDIUM-DUTY ANTENNA ELEVATION ROTATOR & CONTROLLER
Voltage requirement:
110-120 or 220-240 VAC
Power consumption:
30 VA
Motor voltage:
24 VAC
180° rotation time (approx.):
67 seconds @ 60 Hz
Rotation torque:
1,400 kgf-cm (101 ft-lbs)
Stationary braking torque:
4,000 kgf-cm (289 ft-lbs)
Pointing accuracy:
±3 percent
Control cable:
6 conductors
(
#20 AWG or larger
)
Mast diameter:
38-63 mm (1-1/2 to 2-1/2 inches)
Boom diameter:
32-43 mm (1-1/4 to 1-5/8 inches)
Weight: Rotator; 3.6 kg (7.9 lbs),
Controller; 1.7 kg (3.7 lbs)
Packaged; 5.8 kg (12.7 lbs)
The Yaesu G-550 provides 180° elevation control of unidirectional satellite antenna
arrays under remote control from the station operating position. The factory-lubri-
cated rotator unit is housed in weatherproof melamine resin coated die-cast alumi-
num, to provide maintenance-free operation under all climatic conditions.
The controller unit is a handsomely-styled desktop unit which indicates antenna el-
evation offset from zenith up to 90° in both directions.
Please read this manual carefully before installing the G-550.
SPECIFICATIONS
