Weller Laser Line 400V Handleiding

51NLWe danken u voor de aankoop van het toestel en het door u gestelde vertrouwen in ons product. Bij de productie werden de strengste kwaliteitsnormen toegepast, die een perfecte werking van het toestel garanderen. Deze handleiding bevat belangrijke informatie om het toestel op een veilige en deskundige manier in gebruik te nemen, te bedienen, te onderhouden en om eenvoudige storingen zelf te verhelpen. Geef het toestel samen met de gebruiksaanwijzing door aan derden. Toch bestaat er gevaar voor lichamelijk letsel en materiële schade als u de veiligheidsvoorschriften in de bijgeleverde veiligheidsbrochure alsook de waarschuwingen in deze handleiding niet in acht neemt. Het toestel werd conform de modernste technieken en de erkende veiligheidstechnische regels geconstrueerd.

Voor uw veiligheidVeiligheidsinstructies Neem deze handlei-ding en de bijgelever-de veiligheidsvoor-schriften voor de ingebruikneming en voor u met het toestel begint te werken, volledig door. Bewaar deze handleiding zodat ze voor alle gebruikers toegankelijk is. Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, sensorische of geestelijke vermo-gens of personen die gebrek aan kennis of ervaring heb-ben, wan-neer zij onder toezicht staan of met het oog op een veilig gebruik volledig over de bedie-ning van het apparaat zijn ge nformeerd en op de hoogte zijn van de gevaren die hieruit kunnen voorvloeien. Kinde-ren mogen niet met het apparaat Spelen. Reiniging en onderhoud mogen niet worden uit-gevoerd door kinde-ren als zij niet onder toezichtWaarschuwing.

Elektrische schokBij een defect toestel kunnen actieve draden vrijliggen of kan de aarddraad buiten werking zijn.  Reparaties moeten door personen uitgevoerd worden die door Weller zijn opgeleid.  Is de aansluitleiding van het elektrische gereedschap beschadigd, dan moet deze door een speciaal voorbereide aansluitleiding vervangen worden die via de klantendienstorganisatie verkrijgbaar is.

Waarschuwing. VerwondingsgevaarBij het transport kunnen het toestel of onderdelen vallen.  Houd het toestel alleen aan de daarvoor bestemde grepen vast.  Gebruik het toestel nooit als transportmiddel. Waarschuwing. Verstikkingsgevaar, VergiftigingsgevaarFoute installatie kan tot verhoogde werkplekconcentraties leiden  Na installatie werkplekconcentratie metenFoute onderhoudscycli bij gasmedia kunnen tot verhoogde concentratie op de werkplek leiden  Onderhoudscyclus vastleggenBij het reinigen van het buissysteem/de afzuigruimte versterkte belasting door schadelijke stoffen in de omgevingslucht  Bij vermindering van het zuigvermogen door afzettingen in het buisleidingsysteem vervuilde delen vervangen16-02-17_LaserLine_2-2. indd 51 17. 02. 16 13:50.

52NLVoorgeschreven Gebruik Van Het SysteemDit fi ltersysteem is geschikt voor het afzuigen en fi lteren van partikels en gassen - afhankelijk van het betref-fende fi ltermedium. De afzuiging is met een krachtige, onderhoudsvrije turbine uitgerust en daarom uitstekend voor het industriële permanente gebruik geschikt. Dit toestal mag alleen bij kamertemperatuur en in binnenruimtes gebruikt worden. Waarschuwing. Verstikkingsgevaar, VergiftigingsgevaarOndeskundig gebruik kan tot ademhalingsproblemen, verstikken, vergiftiging of kanker leiden  Partikels en gassen die niet met het ingezette filtermedium overeenkomen, mogen niet afgezogen worden.  Vloeistoffen alsook brandbare gassen mogen niet afgezogen worden  Gebruik het toestel nooit zonder filter of met volle filter.

 Gebruik het toestel nooit zonder afdekking van de ventilatorHet gebruik volgens de bestemming veronderstelt ook dat  u deze handleiding in acht neemt,  u alle andere begeleidende documenten in acht neemt,  u de nationale ongevalspreventievoorschriften op de plaats van gebruik in acht neemt. Voor eigenmachtig uitgevoerde veranderingen aan het toestel kan de fabrikant niet aansprakelijk gesteld worden. DoeltreffendheidscontroleConform de richtlijnen van de Duitse beroepsverenigingen moet het afzuigsysteem minstens een keer per jaar op correcte werking en effi ciëntie gecontroleerd worden (conform TRGS 528 BGETF). Gebruikersgroepen Wegens verschillend hoge risico‘s en gevaren mogen sommige handelingen alleen door geschoolde vaklui uitgevoerd worden.

vacuü m (Pa) 2700 3000Geluidsemissie 0 1 m (dB(A)) < 52 < 53Microfi lter HEPA-klasse, afscheidings-graad, PPS(%) > 99.95 > 99.95Chemisorptie door actievekoolgasfi lter, afscheidingsgraad(%) > 99.96 > 99.96Voorfi lter (Klasse / Oppervlak) (m²) F7 (0,5)optioneel: F7 (2,5)F7 (2,0)optioneel: F7 (10)RS232-interface Met behulp van de RS232-interface kan de installatie met alle functies bediend en op afstand bewaakt worden.USB-poort Via de USB-interface kunnen fi rmware-updates, een effi ciëntietest en een datalogfunctie uitgevo-erd worden.Het USB-medium mag maximaal 2 minuten aangesloten zijn! Daarna wordt de USB-module automatisch uitgeschakeld.Laserinterface - optioneelGarantie Aanspraak op garantie van de koper verjaart een jaar na levering van het product.

Dit geldt niet voor regresrecht van de koper volgens §§ 478, 479 BGB.Voor een door ons verleende garantie zijn we alleen aansprakelijk als de kwaliteits- of houdbaarheidsgarantie door ons schriftelijk en met vermelding van het begrip „Garantie“ afgegeven werd.De garantie vervalt bij ondeskundig gebruik en als door ongekwalifi ceerde personen ingrepen uitgevoerd werden.Technische wijzigingen voorbehouden!Gelieve u te informeren op www.weller-tools.com16-02-17_LaserLine_2-2.indd 53 17.02.16 13:50

(fi lterbedrijfsuren).5 secOpgave van vaste gewenste fi lterstandtijd/gewenste fi lterbe-drijfsuren  Instelbaar van een uur tot 999 dagen  Standaardinstelling in toestand bij levering 200 dagen  Na deze tijd schakelt het toestel op „rood“Bijkomend weerklinkt een akoestisch signaalFiltertijdindicatieStandaard bedrijfsmodusFiltertijdopgaveSubmenu functiesVoor het selecteren van een menupunt de menutoets indrukken.Elke verdere toetsdruk zorgt ervoor dat het volgende menupunt gekozen wordt. Na vijf seconden springt de indicatie automatisch naar de standaars bedrijfsmodus terug.FILTER TIME NORESET16-02-17_LaserLine_2-2.indd 54 17.02.16 13:50

55NLMenunavigatieOFF 10AUTOMATIC HOURSLANGUAGE GBSELECTUNIT NUMBERXXXXXXXXPRESSURE ONCONTROLDrukregeling/toerental automatisch bedrijfTaal voor menunavigatie selecteren5 secIntelligente besturingstech-niek, maximale effi ciëntie gegarandeerd. Normaal gezien hebben fi ltersystemen die uit meerdere fi ltersystemen bestaan de neiging om hun vermogen te verliezen als een van de fi lters vervuild is. Om dit verlies bij het rendement te vermijden, past WellerFT intelligente besturingstechniek toe. Deze besturingstechniek meldt op voorhand nodige fi lterwissels zowel akoestisch alsook visueel.

Tegelijk verhoogt deze het turbinevermogen om een continue afzuig-hoeveelheid te garanderen.5 sec5 secAls deze functie geactiveerd is, schakelt het toestel na de ingestelde tijd automatisch in de OFF-modus (turbine en achtergrondver-lichting uit)  Instelbaar van 1 uur tot 7 dagenAls deze functie geactiveerd is, schakelt het toestel vertraagd na het verstrijken van de ingestelde tijd in de OFF-modus (turbine en achter-grondverlichting zijn uit)  Instelbaar van 0-999 secondenAutomatische uitschakelingVertragingstijd5 secKeuze van de bedieningstaal.  D, F, E, I, GBAan elk toestel is een intern toestelnum-mer toegewezen.5 secToestelnummerFILTER TIME NORESETReset van de verstreken fi lter-bedrijfsuren op nulFiltertijd resetten5 sec 0 SEKDELAYED POWER-OFF16-02-17_LaserLine_2-2.indd 55 17.02.16 13:50

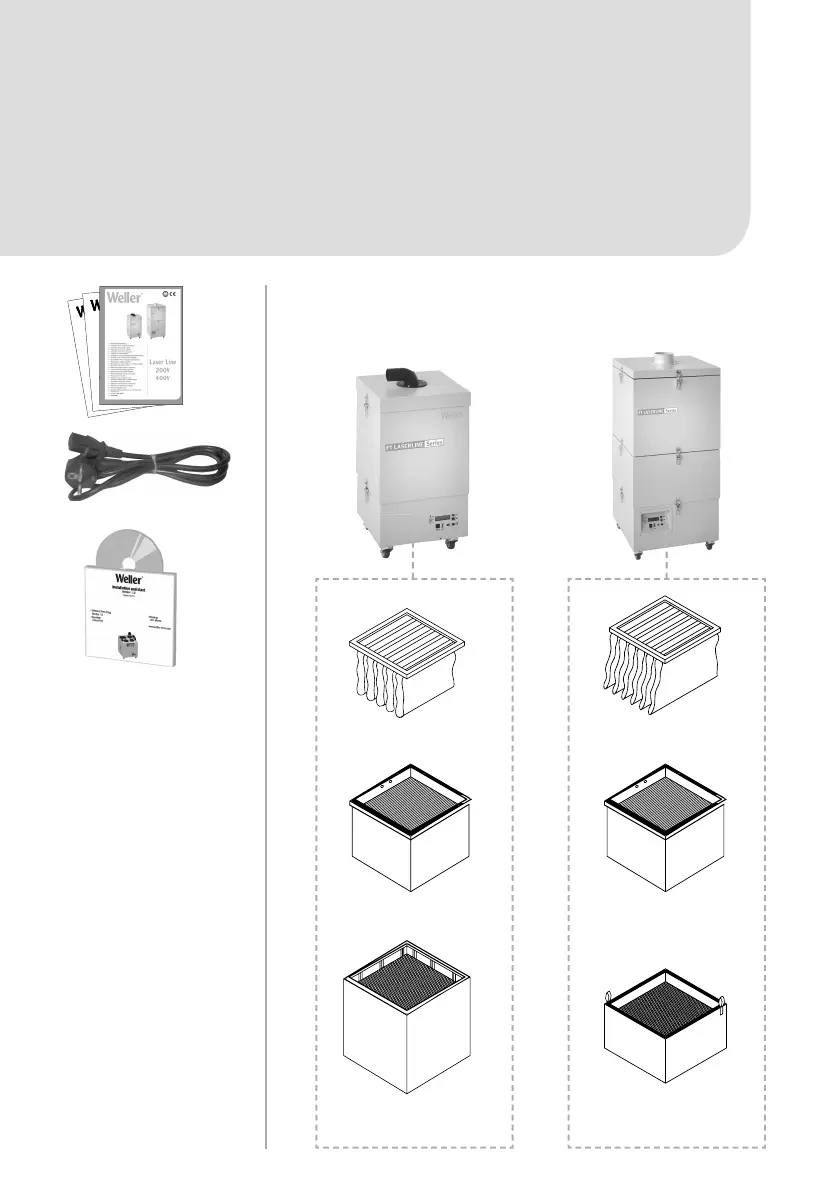

56NLWissel van de filteronderhoudenVoor de correcte werking van het fi ltersysteem moet de fi lter als volgt vervangen worden  Minstens 1 keer per jaar of  bij overschrijden van de toegestane gemiddelde werkplekconcentra-tie of  volgen onderhoudsschemaMet een verschildrukmeting wordt de vervuilingsgraad van de fi lter gemeten. De fi lterindicatie geeft het actuele fi lterpeil weerRood = fi lter volGeel = fi lterpeil > 80%Groen = fi lterpeil < 80%. %. Bij een verbruikte fi lter weerklinkt een akoestisch signaal:Signaaltoon om het uurna 36 uur om het half uur na 54 uur om de 10 min. na 72 uur constant. De zweefstoffi lter en de breedbandgasfi lter zijn op elkaar afgestemd zodat ze als compacte fi lter samen vervangen worden. Om een perfecte fi lterfunctie te garanderen, moet de compacte fi lter een keer per jaar vervangen worden.

De fi jnstoffi lter (zakfi lter) is de voorfi l-tertrap van de compacte fi lter en moet daarom vaker vervangen worden. Het vervangen van de zakfi lter is voldoende als na de herin-gebruikneming van het toestel de rode LED niet meer oplicht. Waarschuwing. Voor alle werkzaamheden aan het apparaat de stekker uit het stopcontact nemen. Gebruik alléén origineel toebehoren en originele onderdelen. SymbolenAttentie. Bedieningshandleiding lezen. Voor het uitvoeren van alle werk-zaamheden aan het toestel altijd de stekker uit het stopcontact trekken. ESD-conform design en ESD-con-forme werkplekCE-tekenAfvoerGeef elektrisch gereedschap niet met het huisvuil mee.

Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en lektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap geschei-den te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen. Vervuilde fi lters moeten als gevaar-lijk afval worden behandeld.

57NLMelding/symptoom Mogelijke oorzaak Maatregelen om het probleem te verhelpen  Geen afzuig vermogen  Pijpsysteem ondicht  Pijpsysteem afdichten  Filter vervuild  Filter wisselen  Toerental turbinevermogen  Ingesteld toerental verhogen  Hoog afzuiggeluid (lawaai)  Luchtsnelheid via de Afzuigarm te groot  Ingesteld toerental verlagen (minder hoeveelheid lucht)  Toestel start niet op  Thermische uitschakeling  Toestel laten afkoelen. Na ca. 3 uur opnieuw inschakelen.  Filterindicatie werkt niet  onderdrukslang werd na Filterwissel niet weer opgezet  Slang weer goed op de filter plaatsen  Zweefstof-filter is te snel vervuild  Geen voorfilter geplaatst  Voorfilter inzetten  USB-medium wordt niet herkend  USB-medium te lang ingestoken  USB-medium max. 2 minuten ingestoken laten. USB-medi-um verwijderen en toestel uit- en opnieuw inschakelen.
